COMMANDES ET INSTRUMENTS
3-16
3

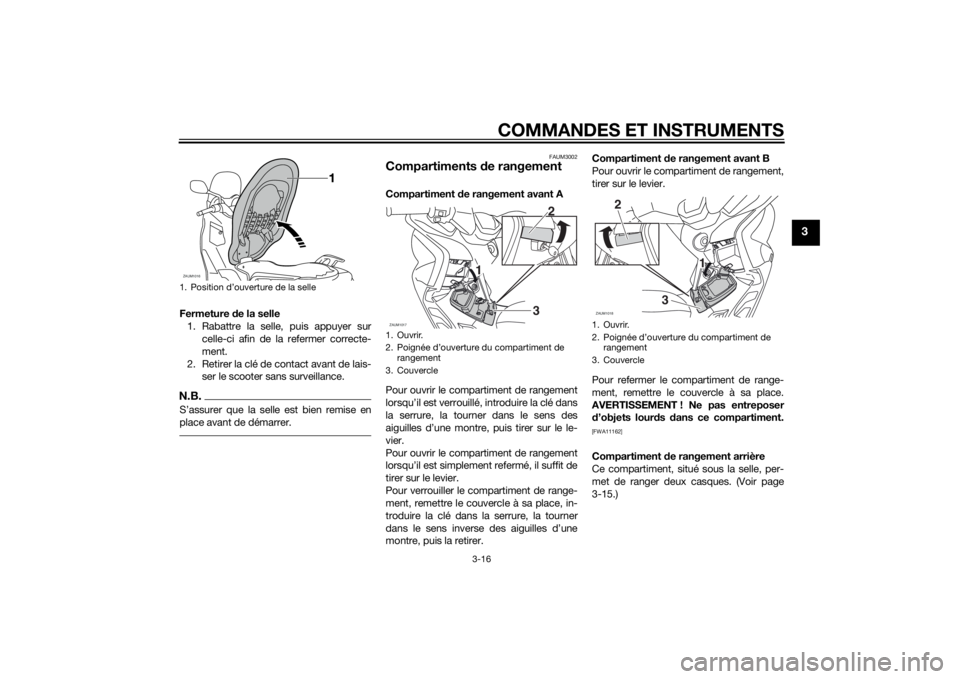

Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.N.B.
place avant de démarrer.
FAUM3002
Compartiments de rangementCompartiment de rangement avant A
Pour ouvrir le compartiment de rangement
lorsqu’il est verrouillé, introduire la clé dans
la serrure, la tourner dans le sens des
aiguilles d’une montre, puis tirer sur le le-
vier.
Pour ouvrir le compartiment de rangement
lorsqu’il est simplement refermé, il suffit de
tirer sur le levier.
Pour verrouiller le compartiment de range-
ment, remettre le couvercle à sa place, in-
troduire la clé dans la serrure, la tourner
dans le sens inverse des aiguilles d’une
montre, puis la retirer.Compartiment de rangement avant B
Pour ouvrir le compartiment de rangement,
tirer sur le levier.
Pour refermer le compartiment de range-
ment, remettre le couvercle à sa place.
AVERTISSEMENT ! Ne pas entreposer
d’objets lourds dans ce compartiment.
[FWA11162]Compartiment de rangement arrière
Ce compartiment, situé sous la selle, per-
met de ranger deux casques. (Voir page
3-15.)
1. Position d’ouverture de la selleZAUM1016
1. Ouvrir.
2.
rangement
3. CouvercleZAUM1017
3
1 12
1. Ouvrir.
2.
rangement
3. CouvercleZAUM1018
2
31 1
U1SDF1F0.book Page 16 Monday, September 23, 2013 4:41 PM

COMMANDES ET INSTRUMENTS
3-17
3
ATTENTION
FCA10082
Noter les points suivants avant d’utiliser
le compartiment de rangement.
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleur
du moteur. Il convient donc de ne
pas y conserver des produits
consommables, sensibles à la cha-
leur ou inflammables.
Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plas-
tique avant de le ranger dans le
compartiment.
Comme il se peut que de l’eau pé-
nètre dans le compartiment de ran-
gement lors du lavage du scooter, ilest préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.
Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
AVERTISSEMENT
FWA16121
Ne pas excéder les limites de charge
suivantes :
Compartiment de rangement avant
A : 1 kg (2.2 lb)
Compartiment de rangement avant
B : 1 kg (2.2 lb)
Compartiment de rangement
arrière : 5 kg (11 lb)
Charge maximale du véhicule :
YP400R 185 kg (408 lb)
YP400RA 181 kg (399 lb)
FAU14893
Réglage des combinés ressort-
amortisseur
AVERTISSEMENT
FWA10211
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité du
véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’endom-
mager le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage de chaque combiné res-
sort-amortisseur dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage de chaque combiné ressort-amor-
tisseur dans le sens (b).

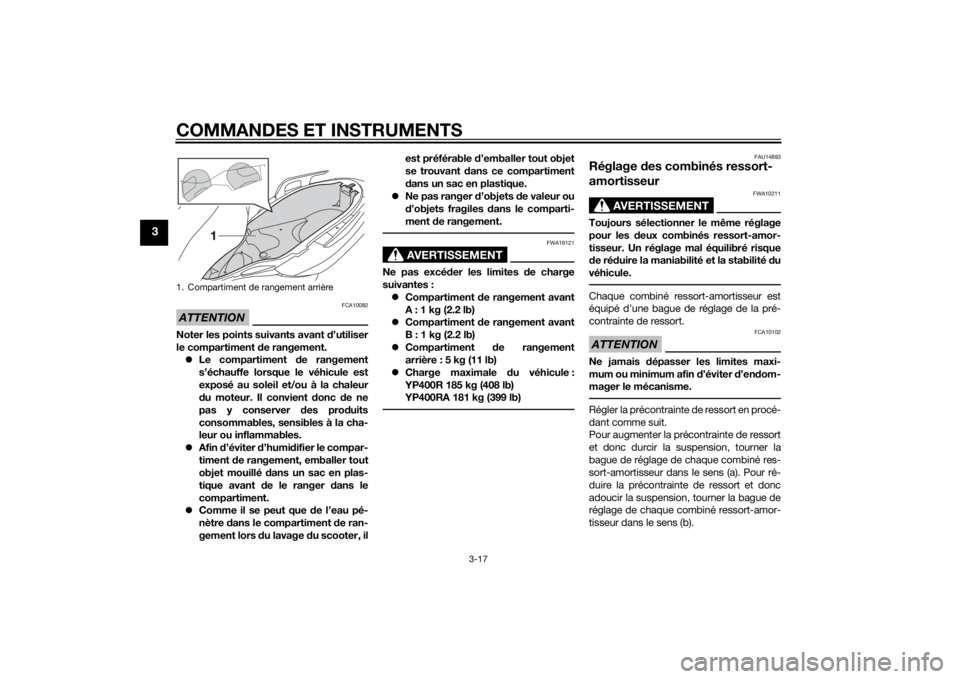

1. Compartiment de rangement arrièreU1SDF1F0.book Page 17 Monday, September 23, 2013 4:41 PM

COMMANDES ET INSTRUMENTS
3-18
3
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
Effectuer ce réglage à l’aide de l’outil
de réglage de la précontrainte de res-
sort inclus dans la trousse de répara-
tion.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale




à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol etdistraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.

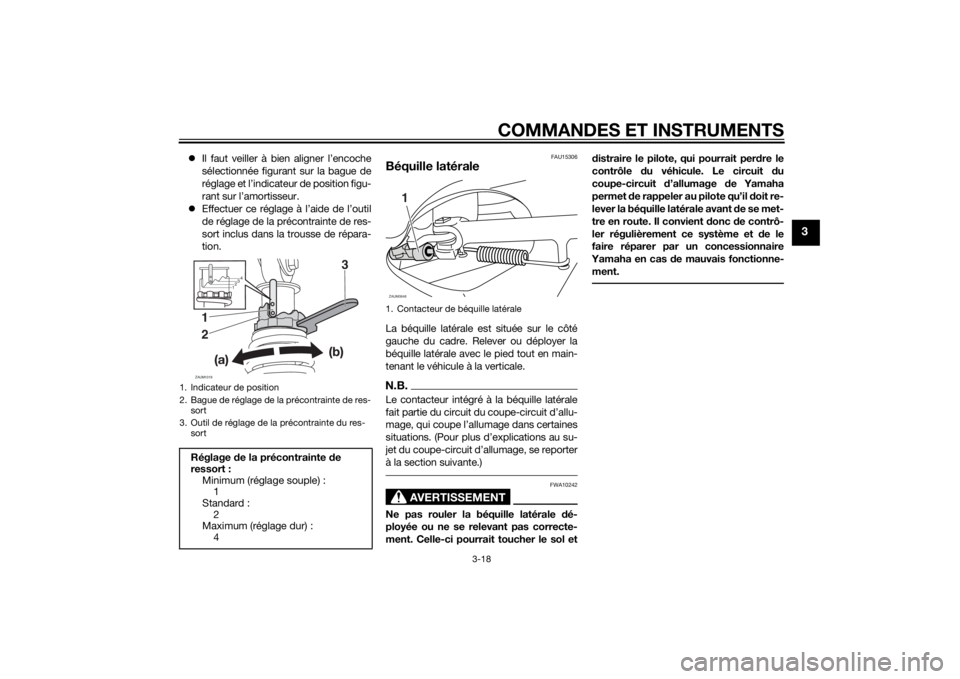

1. Indicateur de position
2. Bague de réglage de la précontrainte de res-
sort
3. Outil de réglage de la précontrainte du res-
sortRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
4ZAUM1019
3
1
2
1234
1. Contacteur de béquille latéraleZAUM0648
1
U1SDF1F0.book Page 18 Monday, September 23, 2013 4:41 PM

COMMANDES ET INSTRUMENTS
3-19
3
FAU45053
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.
Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.
Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.
Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.U1SDF1F0.book Page 19 Monday, September 23, 2013 4:41 PM

COMMANDES ET INSTRUMENTS
3-20
3

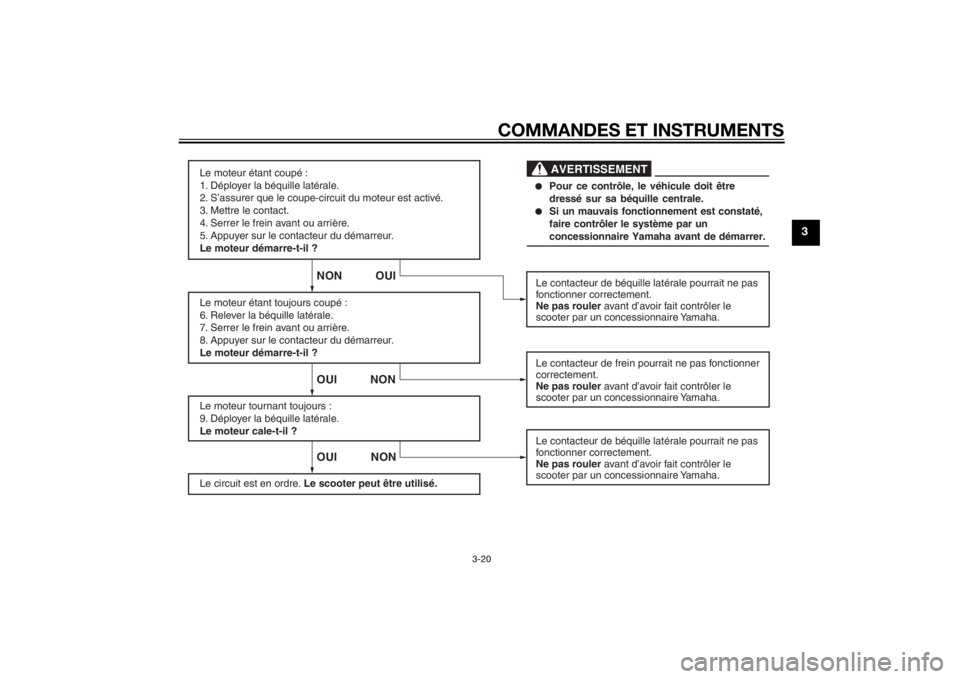

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le circuit est en ordre. Le scooter peut être utilisé.Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUI
Le contacteur de frein pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le système par un
concessionnaire Yamaha avant de démarrer.
U1SDF1F0.book Page 20 Monday, September 23, 2013 4:41 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15598
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant• Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-13
Huile moteur• Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile.6-13
Huile de transmission finale• S’assurer de l’absence de fuites d’huile. 6-16
Liquide de refroidissement• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-17
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25, 6-25
U1SDF1F0.book Page 1 Monday, September 23, 2013 4:41 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25, 6-25
Poignée des gaz• S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-21, 6-27
Roues et pneus• S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-22, 6-23
Leviers de frein• S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.6-28
Béquille centrale, béquille la-
térale• S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.6-28
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un conces-
sionnaire Yamaha.3-18 ÉLÉMENTS CONTRÔLES PAGES
U1SDF1F0.book Page 2 Monday, September 23, 2013 4:41 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.

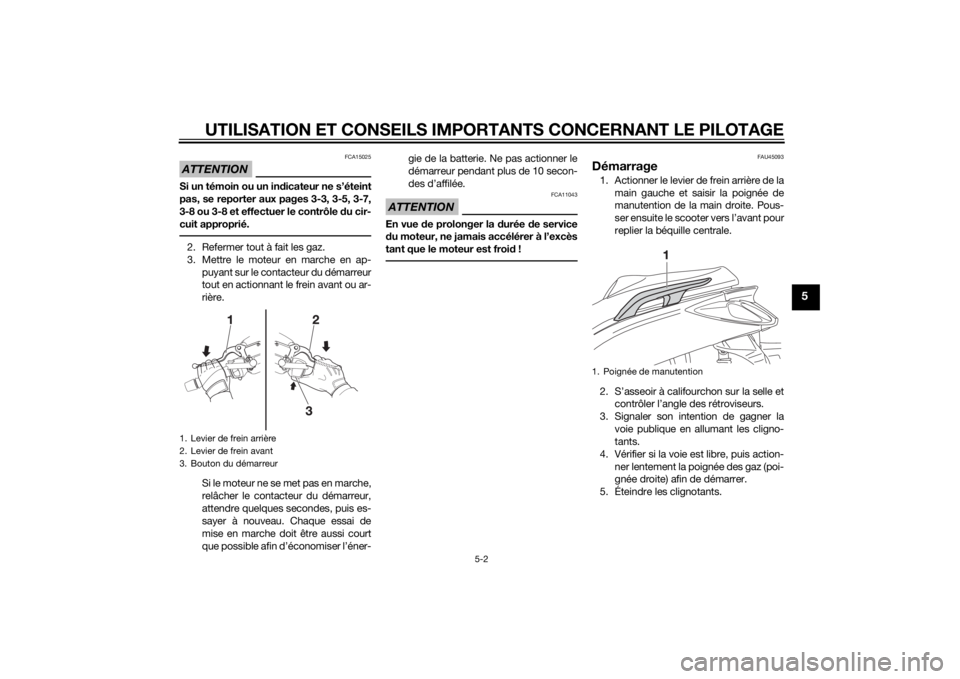

FAU48021
N.B.
curité de chute permettant de couper le






moteur se lance mais ne se met pas en

du démarreur.
FAUS1893
Mise en marche du moteurATTENTION
FCA10251
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
Se référer à la page 3-19 pour plus de dé-
tails.
1. Tourner la clé de contact sur “ON”.
Le témoin d’alerte, le témoin et les in-
dicateurs suivants devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Témoin d’alerte de panne du mo-
teur
Témoin d’alerte du système ABS
(pour modèles à ABS)
Témoin de l’immobilisateur anti-
vol
Indicateur de remplacement de
la courroie trapézoïdale
Indicateur de changement
d’huile
U1SDF1F0.book Page 1 Monday, September 23, 2013 4:41 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION
FCA15025
Si un témoin ou un indicateur ne s’éteint
pas, se reporter aux pages 3-3, 3-5, 3-7,
3-8 ou 3-8 et effectuer le contrôle du cir-
cuit approprié.2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant le frein avant ou ar-
rière.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid!
FAU45093
Démarrage1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
1. Levier de frein arrière
2. Levier de frein avant
3. Bouton du démarreur
1. Poignée de manutention
U1SDF1F0.book Page 2 Monday, September 23, 2013 4:41 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16782
Accélération et décélérationLa vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16794
Freinage
AVERTISSEMENT
FWA10301
Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.
Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
Rouler lentement dans les des-
centes, car les freinages en des-
cente peuvent être très difficiles.1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.Avant
Arrière
(a)(b)
U1SDF1F0.book Page 3 Monday, September 23, 2013 4:41 PM
