FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAUM2984
Visor multifunción
ADVERTENCIA
SWA12313
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
El visor multifunción está provisto de los
elementos siguientes:
un indicador de gasolina
un indicador de temperatura del líqui-
do refrigerante
un cuentakilómetros
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento inferior del in-
dicador de gasolina y el indicador de
aviso del nivel de gasolina empezó a
parpadear)
un dispositivo de autodiagnósticoun reloj
un indicador de la temperatura am-
biente
un indicador de cambio de aceite
un indicador de cambio de la correa
trapezoidal
NOTAAsegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Al girar la llave a la posición “ON”,
para comprobar los circuitos eléctri-
cos todos los segmentos del visor
multifunción aparecen uno después
de otro y luego desaparecen.
En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °C.
En el resto de los países, la distancia
recorrida se indica en kilómetros y la
temperatura en °C.Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “SELECT” la indicación
cambia entre cuentakilómetros “Odo” y
cuentakilómetros parcial “Trip” en el orden
siguiente:
Odo → Trip 1 → Trip 2 → Odo
1. Reloj
2. Indicador de la temperatura ambiente
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
7. Medidor de la temperatura del líquido refri-
geranteZAUM1008
1/21/2CLOCKOUT TEMP
°CODO
65214
7
3
1. Indicador de cambio de la correa trapezoi-

2.
GEŽ
3. Indicador de aviso de hielo ŽZAUM1009
1/21/2CLOCKOUT TEMP
°C
TRIP2
V-beltOIL CHANGE2
3
1
U1SDS1S0.book Page 5 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Cuando quedan aproximadamente 2.0 L
(0.53 US gal, 0.44 Imp.gal) de gasolina en el
depósito, el segmento inferior del indicador
de gasolina comienza a parpadear, la indi-
cación cambia automáticamente a cuenta-
kilómetros parcial en reserva “Trip F” y
comienza a contar la distancia recorrida a
partir de ese punto. En ese caso, al pulsar
el botón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
Trip F → Trip 1 → Trip 2 → Odo → Trip F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” hasta “Trip” o “Trip F” y pulse el bo-
tón “RESET” durante al menos un
segundo. Si no pone a cero de forma ma-
nual el cuentakilómetros parcial en reservade gasolina, este se pondrá a cero automá-
ticamente y se restablecerá la visualización
del modo anterior después de repostar y de
recorrer 5 km (3 mi).
NOTALa indicación no se puede volver a cambiar

Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina llega al segmento inferior junto a la “E”,
el segmento inferior parpadea. Ponga ga-
solina lo antes posible.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Si el segmento superior y el indica-
dor de la temperatura del líquido refrigeran-
te “C” “H” parpadean, pare el vehículo y
deje que el motor se enfríe. (Véase la pági-na 6-38).
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.Indicador de cambio de aceite “OIL
CHANGE”
Este indicador parpadea al alcanzar los pri-
meros 1000 km (600 mi), luego a los 5000
km (3000 mi) y posteriormente cada 5000
km (3000 mi) para indicar que se debe
cambiar el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. (Véase la
página 6-13).
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
1. Cuentakilómetros parcial de reserva de ga-
solinaZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDS1S0.book Page 6 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo-
mento correcto el siguiente cambio
periódico. (Véase la página 6-13).
El circuito eléctrico del indicador se puede
comprobar girando la llave a la posición
“ON”.
El indicador se enciende durante unos se-
gundos y luego se apaga.
Si el indicador no se enciende, haga revisar
el circuito eléctrico en un concesionario
Yamaha.NOTAEl indicador de cambio de aceite puede
parpadear cuando se acelera el motor con
el scooter sobre el caballete; esto no indica
una avería.Luz indicadora de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cambiar la
correa trapezoidal.
El circuito eléctrico del indicador se puede
comprobar girando la llave a la posición
“ON”.
Si el indicador no se enciende, haga revisar
el circuito eléctrico en un concesionario
Yamaha.Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un fallo en cualquiera de es-
tos circuitos, el visor multifunción indicará
un código de error.
Si el visor multifunción indica un código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
ATENCIÓN
SCA11791
Si el visor multifunción indica un código
de error, se debe revisar el vehículo lo
antes posible para evitar que se averíe el
motor.El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador.
Si se detecta un fallo en los circuitos del
sistema inmovilizador, la luz indicadora de
dicho sistema parpadea y el visor multifun-
ción indica un código de error cuando se
gira la llave a la posición “ON”.NOTASi el visor multifunción indica el código de
error 52, el problema puede deberse a in-
terferencias del transpondedor. Si se pro-
duce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTACompruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.1. Visor de código de errorZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
U1SDS1S0.book Page 7 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Modo reloj
Para poner el reloj en hora:1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Indicador de la temperatura ambienteEl visor muestra la temperatura ambiente,
entre –9 °C y 50 °C en incrementos de 1 °C.
La temperatura visualizada puede variar
con respecto a la temperatura ambiente.
El indicador de aviso de hielo “ ” parpa-
dea cuando la temperatura se encuentra
por debajo de 4 °C.
NOTASi la temperatura ambiente está por
debajo de los –9 °C, no se visualizará
una temperatura inferior a los –9 °C.
Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.
La precisión de la indicación de la
temperatura puede resultar afectada
cuando se conduce despacio (aproxi-
madamente a menos de 20 km/h
(12.5 mi/h)) o al pararse en señales de
tráfico, pasos a nivel, etc.
SAU12332
Alarma antirrobo (opcional)Este modelo puede equiparse con una
alarma antirrobo opcional en un concesio-
nario Yamaha. Para más información, pón-
gase en contacto con un concesionario
Yamaha.
1. Indicador de la temperatura ambiente
2. Indicador de aviso de hielo “ ”ZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDS1S0.book Page 8 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU1234F
Interruptores del manillarIzquierda
Derecha
SAU12351
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU12401
Conmutador de la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12722
Interruptor de arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motorcon el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU41701
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12734
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1. Interruptor de luces de emergencia “ ”
2. Interruptor de arranque “ ”
U1SDS1S0.book Page 9 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12902
Maneta del freno delanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAU12952
Maneta del freno traseroLa maneta de freno trasero está situada en
el lado izquierdo del manillar. Para aplicar el
freno trasero tire de esta maneta hacia el
puño del manillar.
SAU54001
ABS (para modelos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
1. Maneta del freno delantero
1. Maneta del freno trasero
U1SDS1S0.book Page 10 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
NOTAEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
chasquido por la parte delantera del
vehículo y, si se acciona una de las
manetas de freno, aunque sea ligera-
mente, se puede notar una vibración
en la propia maneta; esto es normal.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las mane-
tas del freno cuando el ABS está
actuando. No obstante, son necesa-
rias herramientas especiales, por lo
que se deberá consultar al concesio-
nario Yamaha para efectuar esta
prueba.ATENCIÓN
SCA16121
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-tados en los cubos de las ruedas pueden
resultar dañados y el sistema ABS no
funcionará bien.
SAUM2991
Tapón del depósito de gasolinaPara abrir el tapón del depósito de gaso-
lina
1. Introduzca la llave en la cerradura y gí-
rela en el sentido contrario al de las
agujas del reloj. La cerradura queda
desbloqueada y se puede abrir la tapa
tirando de ella.
2. Para extraer el tapón del depósito de
gasolina, gírelo en el sentido contrario
al de las agujas del reloj y extráigalo.
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
1
1
1. Tapón del depósito de gasolina
2. Cubierta del tapón del depósito de gasolinaZAUM1014
12
U1SDS1S0.book Page 11 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
Para cerrar el tapón del depósito de ga-
solina
1. Coloque el tapón del depósito de ga-
solina en la abertura del depósito y gí-
relo en el sentido de las agujas del
reloj.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.2. Cierre la tapa, gire la llave en el senti-
do de las agujas del reloj hasta la po-
sición original y extráigala.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-
tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximoZAUM1015
12
U1SDS1S0.book Page 12 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAUM3110
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU13446
CatalizadorEste vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
Gasolina recomendada:
Gasolina súper sin plomo (Gasohol
(E10) aceptable)
Capacidad del depósito de gasoli-
na:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Cantidad de gasolina de reserva
(cuando el indicador de aviso de ni-
vel de gasolina parpadea):
2.0 L (0.53 US gal, 0.44 Imp.gal)
U1SDS1S0.book Page 13 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU13933
AsientoPara abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.NOTANo empuje la llave hacia adentro cuando la
gire.3. Levante el asiento.Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.

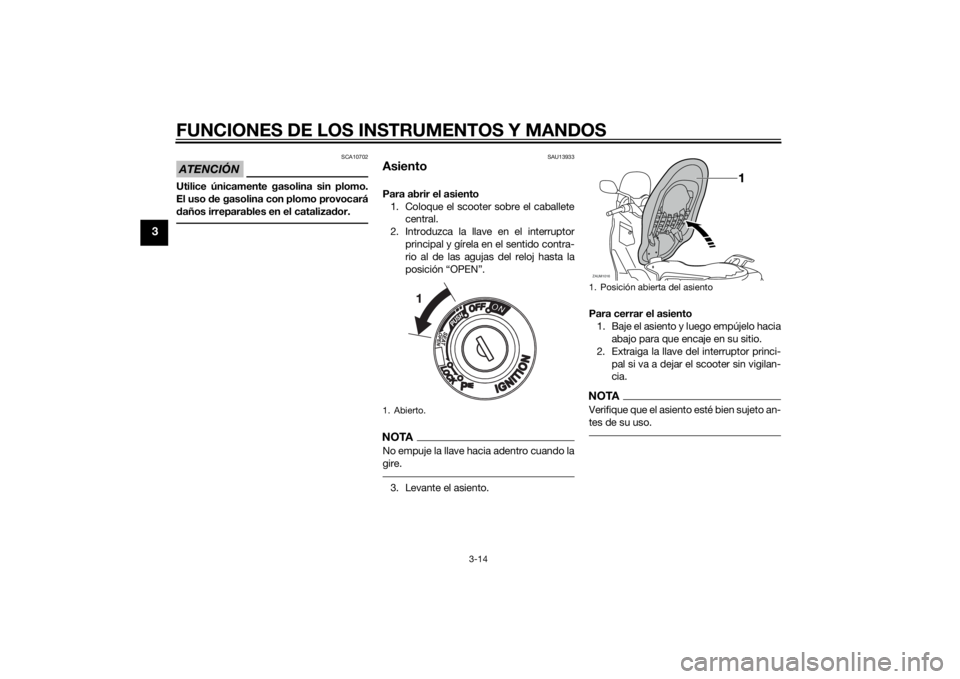

1. Abierto.
1. Posición abierta del asientoZAUM1016
U1SDS1S0.book Page 14 Tuesday, September 24, 2013 2:55 PM
