UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U1SDS1S0.book Page 5 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAUS1824
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, puede aumentar el riesgo de sufrir
daños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.
ADVERTENCIA
SWA10331
Este scooter está diseñado para utilizar-
lo únicamente en vías pavimentadas. Si
lo utiliza en condiciones anormales de
polvo, barro o humedad debe limpiar o
cambiar el filtro de aire con mayor fre-
cuencia; de lo contrario el motor puede
desgastarse rápidamente. Pregunte enun concesionario Yamaha cuáles son
los intervalos de mantenimiento ade-
cuados.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
U1SDS1S0.book Page 1 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU17382
Juego de herramientasEl juego de herramientas del propietario se
encuentra debajo del asiento. (Véase la pá-
gina 3-14).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.

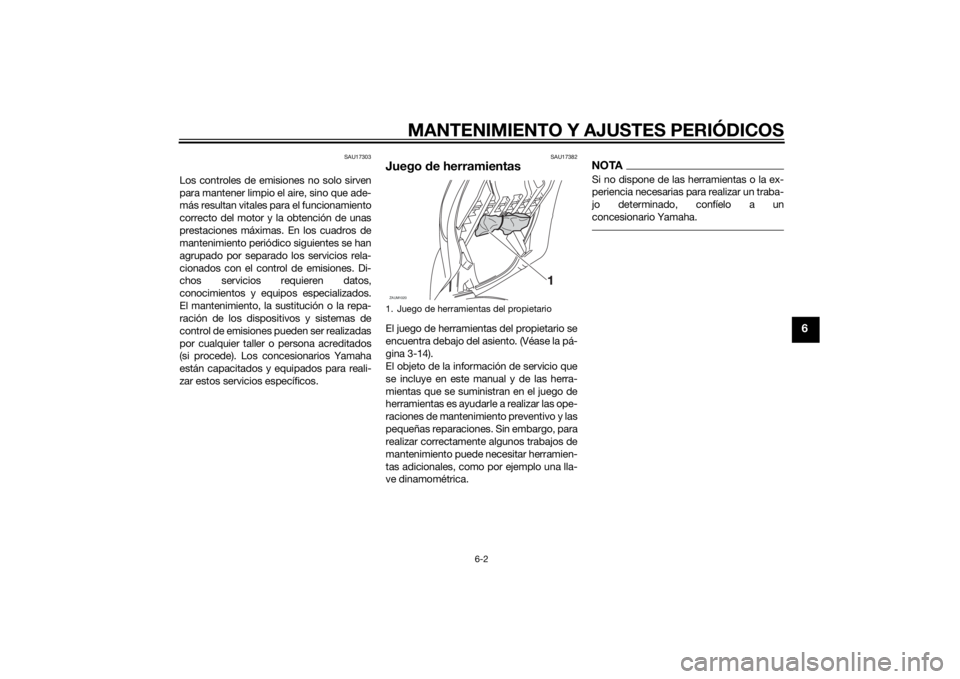

1. Juego de herramientas del propietarioZAUM1020
U1SDS1S0.book Page 2 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46862
NOTALas revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Unido).
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46911
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
ble• Comprobar si los tubos de gaso-
lina están agrietados o dañados.√√√√√
2Bujía•Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos.√√
•Cambiar.√√
3*Vá l vu l a s• Comprobar holgura de la válvula.
• Ajustar.Cada 40000 km (24000 mi)
4*Inyección de gasoli-
na• Compruebe el ralentí del motor.√√√√√√
5*Silenciador y tubo
de escape• Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U1SDS1S0.book Page 3 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
6*Sistema de induc-
ción de aire• Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se-
gún sea necesario.√√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDS1S0.book Page 4 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770H
Cuadro general de mantenimiento y engraseN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Filtros de aire•Cambiar.√√
2Tubo colector del
filtro de aire•Limpiar.√√√√√
3Filtro de aire de la
caja de la correa
trapezoidal•Limpiar.√√√√√
4*Freno delantero• Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga.√√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Freno trasero• Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga.√√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
6*Tu b o s de freno• Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija-
ción son correctas.√√√√√
• Cambiar. Cada 4 años
7*Líquido de freno• Cambiar. Cada 2 años
8*Ruedas• Comprobar si están descentra-
das o dañadas.√√√√
U1SDS1S0.book Page 5 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
9*Neumáticos• Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario.√√√√√
10*Cojinetes de rueda• Comprobar si los cojinetes están
flojos o dañados.√√√√
11*Cojinetes de direc-
ción• Comprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
• Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
12*Fijaciones del basti-
dor• Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados.√√√√√
13Eje pivote de la ma-
neta de freno delan-
tero• Lubricar con grasa de silicona.√√√√√
14Eje pivote de la ma-
neta de freno trase-
ro• Lubricar con grasa de silicona.√√√√√
15Caballete lateral,
caballete central• Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio.√√√√√
16*Interruptor del ca-
ballete lateral• Comprobar funcionamiento.√√√√√√
17*Horquilla delantera• Comprobar funcionamiento y si
existen fugas de aceite.√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)
40000 km
(24000 mi)
U1SDS1S0.book Page 6 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
18*Conjuntos amorti-
guadores• Comprobar funcionamiento y si
los amortiguadores pierden acei-
te.√√√√
19 Aceite de motor• Cambiar. (Véanse las páginas 3-5
y 6-13).√Cuando el indicador de cambio de aceite parpadee
• Comprobar nivel de aceite y si
existen fugas.Cada 5000 km (3000 mi)√
20Filtro de aceite del
motor•Cambiar.√√√
21*Sistema de refrige-
ración• Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo.√√√√√
• Cambiar refrigerante. Cada 3 años
22Aceite de la trans-
misión final• Comprobar si existen fugas.√√ √
•Cambiar.√√√√√√
23*Correa trapezoidal•Cambiar.Cuando el indicador de cambio de la correa trapezoidal parpadee [cada 20000
km (12500 mi)]
24*Interruptores de fre-
no delantero y tra-
sero• Comprobar funcionamiento.√√√√√√
25Piezas móviles y ca-
bles• Lubricar.√√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1SDS1S0.book Page 7 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU34492
NOTAFiltros de aire del motor y filtro de aire de la caja de la correa trapezoidal
• Los filtros de aire del motor de este modelo están dotados de elementos de papel desechables; dichos elementos están reves-
tidos de aceite y, para no dañarlos, no se deben limpiar con aire comprimido.
• Si se conduce en lugares especialmente húmedos o polvorientos, los elementos de los filtros de aire del motor y el filtro de aire
de la caja de la correa trapezoidal se deben cambiar con mayor frecuencia.
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.26*Puño del acelerador• Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del
puño.√√√√√
27*Luces, señales e in-
terruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDS1S0.book Page 8 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18772

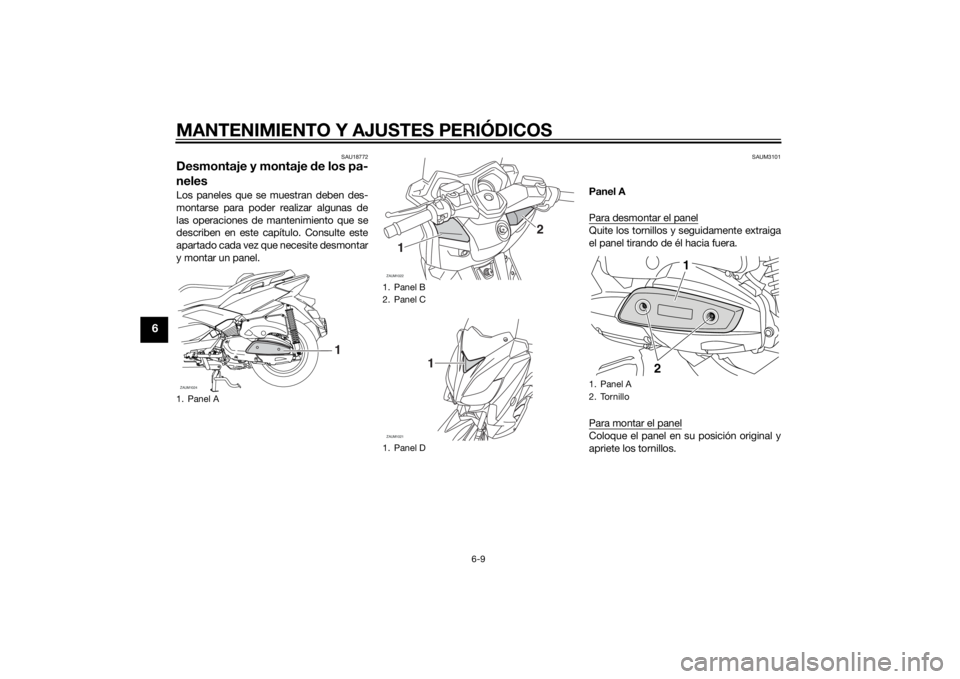

Desmontaje y montaje de los pa-
nelesLos paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAUM3101
Panel A
Para desmontar el panelQuite los tornillos y seguidamente extraiga
el panel tirando de él hacia fuera.
Para montar el panelColoque el panel en su posición original y
apriete los tornillos.
1. Panel AZAUM1024
1
1. Panel B
2. Panel C
1. Panel DZAUM10221
2
ZAUM1021
1
1. Panel A
2. Tornillo
21
U1SDS1S0.book Page 9 Tuesday, September 24, 2013 2:55 PM
