YAMAHA XMAX 400 2016 Betriebsanleitungen (in German)

DIC183
YP400R
YP400RA
BEDIENUNGSANLEITUNG
1SD-F8199-G1
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
[German (G)]

GAU50921
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan

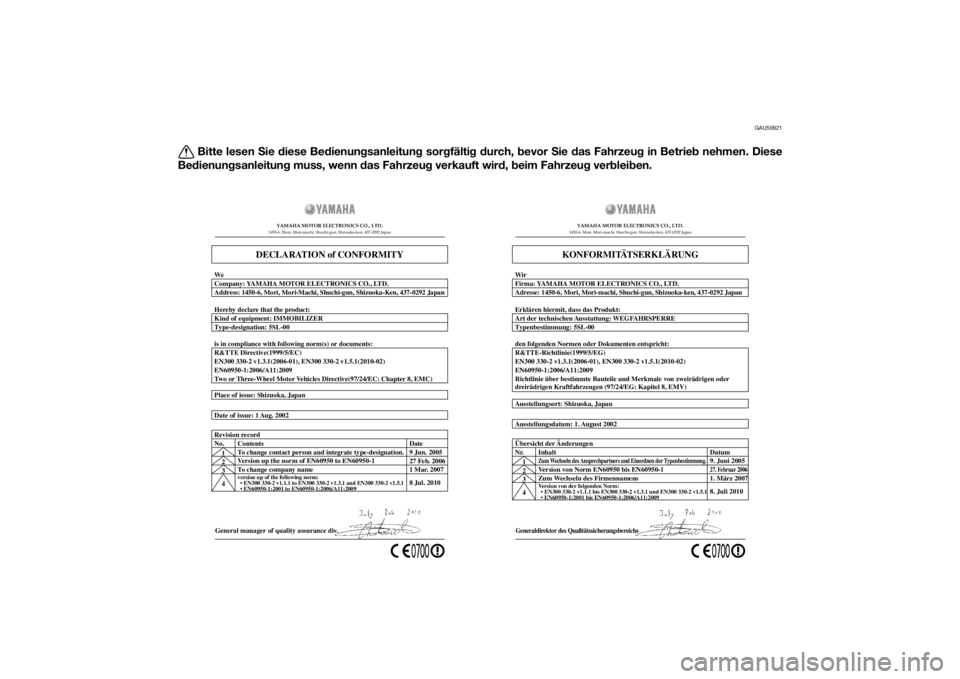

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Generaldirektor des QualitätssicherungsbereichsAusstellungsdatum: 1. August 2002 Ausstellungsort: Shizuoka, Japan
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Wir
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Art der technischen Ausstattung: WEGFAHRSPERRE Erklären hiermit, dass das Produkt:
Typenbestimmung: 5SL-00
den folgenden Normen oder Dokumenten entspricht:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV)
1
2
3
4Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
Version von der folgenden Norm:


27. Februar 20061. März 2007
8. Juli 2010 Übersicht der Änderungen
Nr. Inhalt
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
Datum
9. Juni 2005
U1SDG1G0.book Page 1 Wednesday, September 18, 2013 1:27 PM

VORWORT
GAU10114
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine YP400R/YP400RA, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser YP400R/YP400RA nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die
Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie
Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12412
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
U1SDG1G0.book Page 1 Wednesday, September 18, 2013 1:27 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U1SDG1G0.book Page 1 Wednesday, September 18, 2013 1:27 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAUM1012
YP400R/YP400RA
BEDIENUNGSANLEITUNG
©2013 MBK INDUSTRIE
1. Auflage, September 2013
Alle Rechte vorbehalten
Nachdruck, Vervielfältigung und Ve rbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
MBK INDUSTRIE
nicht gestattet.
Gedruckt in Frankreich.
U1SDG1G0.book Page 2 Wednesday, September 18, 2013 1:27 PM

INHALTSICHERHEITSINFORMATIONEN.... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
BESCHREIBUNG.............................. 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und
Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION........................... 3-1
System der Wegfahrsperre............. 3-1
Zünd-/Lenkschloss......................... 3-2
Kontroll- und Warnleuchten ........... 3-3
Geschwindigkeitsmesser ............... 3-5
Drehzahlmesser .............................. 3-6
Multifunktionsanzeige..................... 3-6
Diebstahlanlage
(Sonderzubehör)........................ 3-10
Lenkerarmaturen .......................... 3-10
Handbremshebel
(Vorderradbremse) .................... 3-11
Handbremshebel
(Hinterradbremse) ..................... 3-12
ABS (für ABS-Modelle) ................. 3-12
Tankverschluss............................. 3-13
Kraftstoff ....................................... 3-14
Katalysatoren................................ 3-15
Sitzbank ........................................ 3-16
Ablagefächer ................................ 3-16Federbeine einstellen .................... 3-18
Seitenständer ................................ 3-18
Zündunterbrechungs- u.
Anlasssperrschalter-System...... 3-19
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN.................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Anfahren .......................................... 5-2
Beschleunigen und
Verlangsamen .............................. 5-3
Bremsen .......................................... 5-3
Tipps zum Kraftstoffsparen............. 5-4
Einfahrvorschriften .......................... 5-4
Parken ............................................. 5-5
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-5
Abdeckungen abnehmen und
montieren..................................... 6-9
Zündkerze prüfen .......................... 6-11
Motoröl und Ölfiltereinsatz ............ 6-13Achsgetriebeöl .............................. 6-16
Kühlflüssigkeit............................... 6-17
Luftfiltereinsätze,
Ablassschläuche und
Luftfiltereinsatz des
Riementriebgehäuses................ 6-18
Spiel des Gasdrehgriffs prüfen ..... 6-20
Ventilspiel ..................................... 6-21
Reifen............................................ 6-21
Gussräder ..................................... 6-23
Spiel des Vorder- und
Hinterradbremshebels
überprüfen ................................. 6-23
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-24
Bremsflüssigkeitsstand prüfen ..... 6-25
Bremsflüssigkeit wechseln ........... 6-26
Bowdenzüge prüfen und
schmieren .................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-27
Bremshebel vorn und hinten
schmieren .................................. 6-27
Haupt- und Seitenständer prüfen
und schmieren........................... 6-28
Teleskopgabel prüfen ................... 6-28
Lenkung prüfen............................. 6-29
Radlager prüfen ............................ 6-29
Batterie ......................................... 6-30
Sicherungen wechseln ................. 6-31U1SDG1G0.book Page 1 Wednesday, September 18, 2013 1:27 PM

INHALT
Scheinwerferlampe
auswechseln ..............................6-33
Rücklicht/Bremslicht .....................6-33
Vorderer Blinker.............................6-33
Blinkerlampe hinten
auswechseln ..............................6-34
Kennzeichenleuchten-Lampe
auswechseln ..............................6-35
Standlicht ......................................6-35
Fehlersuche ...................................6-35
Fehlersuchdiagramme ...................6-37
PFLEGE UND STILLLEGUNG
DES MOTORROLLERS.....................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege ..............................................7-1
Abstellen..........................................7-4
TECHNISCHE DATEN.......................8-1
KUNDENINFORMATION...................9-1
Identifizierungsnummern .................9-1
INDEX...............................................10-1
U1SDG1G0.book Page 2 Wednesday, September 18, 2013 1:27 PM

1-1
1
SICHERHEITSINFORMATIONEN
GAU1026B
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrol-
lerhändler, um Ausbildungskurse in
Ihrer Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem Bei-
fahrer ausgelegt.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.• Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.U1SDG1G0.book Page 1 Wednesday, September 18, 2013 1:27 PM

SICHERHEITSINFORMATIONEN
1-2
1
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein ty-
pischer Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über den Motor-
roller zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.Tragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
U1SDG1G0.book Page 2 Wednesday, September 18, 2013 1:27 PM

SICHERHEITSINFORMATIONEN
1-3
1
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim Hin-
zufügen von Gepäck oder Zubehör zu Ih-
rem Motorroller äußerst vorsichtig vor. Fah-
ren Sie besonders vorsichtig, wenn Sie
Ihren Motorroller zusätzlich beladen oder
Zubehör hinzugefügt haben. Im Folgenden
einige allgemeine Richtlinien für das Bela-
den Ihres Motorrollers sowie Informationen
über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rollers verteilt ist.
Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorroller be-
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerre-
aktion bewirken. Max. Gesamtzuladung:
YP400R 185 kg (408 lb)
YP400RA 181 kg (399 lb)U1SDG1G0.book Page 3 Wednesday, September 18, 2013 1:27 PM
