INNEHÅLLSÄKERHETSINFORMATION............1-1
Ytterligare information om säker körning ...............................1-5
BESKRIVNING ..................................2-1
Sedd från vänster ............................2-1
Sedd från höger ...............................2-2
Reglage och instrument...................2-3
INSTRUMENT OCH
KONTROLLFUNKTIONER ................3-1
Startspärrsystem ............................3-1
Huvudströmbrytare/styrlås ..............3-2
Indikeringslampor och varningslampor.............................3-3
Hastighetsmätare ...........................3-5
Varvräknare ....................................3-6
Multi-funktionsdisplay .....................3-6
Stöldlarm (extra utrustning) ..........3-10
Styrarmaturer ................................3-10
Bromshandtag till frambroms ........3-11
Bromshandtag till bakbroms .........3-12
ABS (för ABS-modeller) ................3-12
Tanklock .......................................3-13
Bränsle .........................................3-14
Katalysatorer ................................3-15
Sadel ............................................3-16
Förvaringsfack ..............................3-16
Justering av stötdämpare .............3-18
Sidostöd.........................................3-18 Avstängningssystem för
tändkrets ................................... 3-19
FÖR DIN EGEN
SÄKERHET – KONTROLLER
FÖRE KÖRNING ................................ 4-1
HANTERING OCH VIKTIGA
PUNKTER VID KÖRNING ................. 5-1
Start av motorn ............................... 5-1
Ivägkörning ..................................... 5-2
Acceleration och retardation .......... 5-3
Inbromsning ................................... 5-3
Tips för att sänka bränsleförbrukningen .................. 5-4
Inkörning av motorn ....................... 5-4
Parkering ........................................ 5-5
REGELBUNDEN SKÖTSEL OCH
JUSTERING ....................................... 6-1
Ägarens verktygssats ..................... 6-2
Tabell över regelbunden skötsel för emissionssystemet ................ 6-3
Tabell över allmän skötsel och smörjning .............................. 6-4
Lossa och sätta fast paneler .......... 6-8
Kontroll av tändstiftet .................... 6-11
Motorolja och oljefilter .................. 6-13
Olja i slutväxel .............................. 6-15
Kylvätska ...................................... 6-16 Luftfilter, dräneringsslangar
och filter i V-remshuset ............. 6-18
Kontroll av gashandtagets spel..... 6-20
Ventilspel ..................................... 6-20
Däck ............................................. 6-21
Gjutna fälgar ................................ 6-22
Kontroll av fram- och bakbromshandtagets spel ........ 6-23
Kontroll av bromsbelägg fram och bak ..................................... 6-24
Kontroll av bromsvätskenivån ...... 6-24
Byte av bromsvätska ................... 6-26
Kontroll av och smörjning av kablar ........................................ 6-26
Kontroll av och smörjning av gashandtag och kabel .............. 6-26
Smörjning av bromshandtag för
frambroms och bakbroms ......... 6-27
Kontroll och smörjning av mittstöd och sidostöd................. 6-27
Kontroll av framgaffeln ................. 6-28
Kontroll av styrningen .................. 6-29
Kontroll av hjullager ..................... 6-29
Batteri .......................................... 6-29
Byte av säkringar ......................... 6-31
Byte av strålkastarlampa ............. 6-32
Bakljus/bromsljus ......................... 6-33
Blinkerslampor, fram .................... 6-33
Byte av blinkerslampa bak ........... 6-33
Byte av nummerskyltsbelysning ............ 6-34INNEHÅLLU1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

BESKRIVNING
2-3
2
MAU10431
Reglage och instrument
4
1
7
5
3
6
2
8
9
10
11
12
1. Bromshandtag till bakbroms (se sidan 3-12)
2. Styrarmaturer, vänster (se sidan 3-10)
3. Hastighetsmätare (se sidan 3-5)
4. Multi-funktionsdisplay (se sidan 3-6)
5. Varvräknare (se sidan 3-6)
6. Styrarmaturer, höger (se sidan 3-10)
7. Bromshandtag till frambroms (se sidan 3-11)
8. Gashandtag (se sidan 6-20) 9. Främre förvaringsfack B (se sidan
3-16)
10.Huvudströmbrytare/styrlås (se sidan 3-2)
11.Inspektionsglas för kylvätskenivå (se sidan 6-16)
12.Främre förvaringsfack A (se sidan 3-16)U1SDM1.book Page 3 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-6
3
MAU11873
Varvräknare Den elektriska varvräknaren ger föra-
ren möjlighet att se vilket varvtal som
motorn har och anpassa körningen till
motorns bästa varvtalsområde.
När tändningsnyckeln vrids till “ON”,
kommer varvräknarens nål att svepa
över hela varvtalsområdet och sedan
återgå till noll för att testa den elektriska
kretsen.ANMÄRKNING
MCA10032
Undvik att varva motorn över det rö-
da fältet på varvräknaren.
Rött fält: 8250 v/min och över
MAUM2984
Multi-funktionsdisplay
VA R N I N G
MWA12313
Stanna fordonet innan du ändrar
några inställningar på multi-funk-
tionsdisplayen. Du kan distraheras
om du ändrar inställningar när du
kör vilket ökar risken för en olycka.
Multi-funktionsdisplayen är utrustad med
följande:●
en bränslemätare
●
en mätare för kylvätsketemperatur
●
en vägmätare
●
två trippmätare (som visar kör-
sträckor sedan de senast nollställ-
des)
●
en tripmätare för bränslereserv
(som visar körsträckan sedan
bränslemätarens bottensegment
och varningsindikeringen för bräns-
lenivå började blinka)
●
en självtestande komponent
●
en klocka
●
en visning av omgivningstempera-
turen
1. Varvräknare
2. Varvräknarens röda fältZAUM1007
12
1. Klocka
2. Visning av omgivningstemperaturen
3. Bränslemätare
4. Vägmätare/trippmätare/trippmätare för bränslereserv
5. Knapp “SELECT”
6. Knapp “RESET”
7. Mätare för kylvätsketemperaturZAUM1008
1/2 1/2CLOCKOUT TEMP
°CODO
65214
7
3
1. Indikering för byte av V-remmen, “V-BELT”
2. Indikering för oljebyte, “OIL CHANGE”
3. Indikering för hal vägbana “ ”ZAUM1009
1/2 1/2CLOCKOUT TEMP
°C
TRIP2
V- b e l tOIL CHANGE2
3
1
U1SDM1.book Page 6 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-7
3
●
en indikering för oljebyte
●
en indikering för byte av V-rem-
men
TIPS●
Nyckeln måste vara vriden till “ON”
innan du trycker på kapparna
“SELECT” och “RESET”.
●
När nyckeln vrids till “ON” visas
alla segmenten i multifunktionsdis-
playen ett efter ett, och försvinner
därefter för att testa elkretsen.
●
För UK, det körda avståndet visas
i miles och temperaturen visas
i°C.
●
För andra länder, visas det körda
avståndet i kilometer och tempera-
turen visas i °C.
Lägen för vägmätare och trippmäta-
re
Tryck på knappen “SELECT” för att
växla mellan vägmätarläge “Odo” och
trippmätarlägena “Trip” i följande ord-
ning:
Odo → Trip 1 → Trip 2 → Odo När det finns cirka 2.0 L (0.53 US gal)
(0.44 Imp.gal) bränsle kvar i bränsle-
tanken, börjar bottensegmentet på
bränslemätaren blinka, och displayen
växlar automatiskt till att visa trippmäta-
re för bränslereserv “Trip F” och börja
räkna avståndet från denna punkt. Om
det inträffar kan du genom att trycka på
“SELECT” växla visningen mellan de
olika trippmätarna och vägmätaren i föl-
jande ordning:
Trip F
→ Trip 1 → Trip 2 → Odo →
Trip F
För att nollställa en trippmätare, välj
den genom att trycka på “SELECT” tills
“Trip” eller “Trip F” visas och tryck se-
dan på “RESET” under minst en se-
kund. Om du inte återställer trippmäta- ren för bränslereserv själv, kommer
den att återställas automatiskt och dis-
playen kommer att återgå att visa före-
gående visningsläge när du har tankat
och kört i 5 km (3 mi).
TIPSDet går inte att återställa visningen på
“Trip F” efter det att knappen “RESET”
tryckts in.Bränslemätare
Med nyckeln i läge “ON” visar bränsle-
mätaren hur mycket bränsle som finns
kvar i tanken. Displaysegmenten i
bränslemätaren rör sig mot “E” (Tom)
när bränslenivån sjunker. När bränsle-
nivån når bottensegmentet nära “E”,
kommer bottensegmentet att blinka.
Tanka så snart som möjligt.
Mätare för kylvätsketemperatur
Med nyckeln i läge “ON” visar mätaren
kylvätskans temperatur. Kylvätskans
temperatur kommer att variera beroen-
de på väderlek och motorbelastning.
Om det översta segmentet och var-
ningsindikeringen för kylvätsketempe-
1. Trippmätare för bränslereservZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
U1SDM1.book Page 7 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-8
3ratur, “C” “H” blinkar, stanna fordonet
och låt motorn svalna.
(Se sidan 6-37.)
ANMÄRKNING
MCA10022
Fortsätt inte att köra motorn om den
är överhettad.Indikering för oljebyte, “OIL
CHANGE”
Denna indikering blinkar vid 1000 km
(600 mi), sedan vid 5000 km (3000 mi)
och varje 5000 km (3000 mi) för att in-
dikera att motoroljan bör bytas.
Återställ indikeringen när oljebytet är
genomfört. (Se sidan 6-13.)
Om du byter motorolja innan indikering-
en tänds (dvs. innan tidsgränsen för det
regelbundna oljebytet är uppnådd), måste indikeringen återställas för att
nästa oljebyte ska indikeras vid rätt till-
fälle.
(Se sidan 6-13.)
Indikeringens elektriska krets kan kon-
trolleras genom att vrida nyckeln till lä-
ge “ON”.
Indikeringen tänds under några sekun-
der för att sedan slockna.
Om indikeringen inte tänds, be en
Yamaha återförsäljare kontrollera el- kretsen.
TIPSDet kan hända att indikeringen för olje-
byte blinkar när motorn varvas och sko-
tern står på mittstödet, men det indike-
rar inte något fel.Indikering för byte av V-remmen,
“V-BELT”
Denna indikering blinkar varje 20000
km (12500 mi) när V-remmen behöver
bytas.
Indikeringens elektriska krets kan kon-
trolleras genom att vrida nyckeln till lä-
ge “ON”.
Om indikeringen inte tänds, be en
Yamaha återförsäljare kontrollera el- kretsen. Självtestande komponent
Denna modell är utrustad med en själv-
testande komponent för olika elektriska
kretsar.
Om ett fel avkänns i någon av dessa
kretsar, kommer displayen att visa en
felkod.
Om multi-funktionsdisplayen visar nå-
gon felkod, notera siffran och be sedan
en Yamaha återförsäljare kontrollera
fordonet.
ANMÄRKNING
MCA11791
Om multi-funktionsdisplayen visar
en felkod bör motorcykeln kontrolle-
ras så snart som möjligt för att und-
vika skador på motorn.Den självtestande komponenten detek-
terar också problem i startspärrsyste-
mets kretsar.
Om ett problem avkänns i startspärr-
systemet, kommer varningslampan för
startspärrsystemet att tändas och mul-
ti-funktionsdisplayen kommer att visa
en felkod när nyckeln vrids till “ON”.
ZAUM1011
1/2 1/2CLOCKOUT TEMP
°C
TRIP1
U1SDM1.book Page 8 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-9
3
TIPSOm multi-funktionsdisplayen visar fel-
kod 52, kan det vara på grund av en
störning i transpondern. Om detta fel
uppstår, försök följande.1. Använd kodåterregistreringsnyck-eln för att starta motorn.TIPSFörsäkra dig om att det inte finns några
startspärrnycklar i närheten av huvud-
strömbrytaren och ha inte mer än en
startspärrnyckel på samma nyckelring!
Startspärrnycklar kan ge upphov till sig-
nalstörningar som kan förhindra att mo-
torn går att starta.
2. Om motorn startar, stäng av denigen och försök starta motorn med
en standardnyckel.
3. Om du inte kan starta motorn med någon av standardnycklarna, ta
med dig fordonet, kodåterregistre-
ringsnyckeln och båda standard-
nycklarna till en Yamaha-återför-
säljare och låt dem återregistrera
standardnycklarna.
Klock-läge
För att ställa in klockan:1. Tryck in både “SELECT” och “RESET”-knapparna under minst
två sekunder.
2. När siffrorna för timme börjar blin- ka, tryck på “RESET” för att ställa
in rätt timme.
3. Tryck på “SELECT” så börjar siff- rorna för minut att blinka.
4. Tryck på “RESET” för att ställa in minuter.
5. Tryck på “SELECT”, och släpp den därefter för att starta klockan. Visning av omgivningstemperaturen
Denna display visar omgivningstempe-
raturen från –
9 °C till 50 °C i steg om
1 °C. Den temperatur som visas kan
avvika från omgivningstemperaturen.
Indikeringen för hal vägbana “ ” blin-
kar när temperaturen ligger under 4 °C.
TIPS●
Om omgivningstemperaturen fal-
ler under –9 °C, kommer än lägre
temperatur än – 9 °C inte att visas.
●
Om omgivningstemperaturen sti-
ger över 50 °C, kommer en högre
temperatur än 50 ° C inte att visas.
1. Visning av felkodZAUM1012
1/2 1/2CLOCKOUT TEMP
°CODO
1
1. Visning av omgivningstemperaturen
2. Indikering för hal vägbana “ ”ZAUM1056
1/2 1/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDM1.book Page 9 Monday, November 18, 2013 10:41 AM

10-1
10

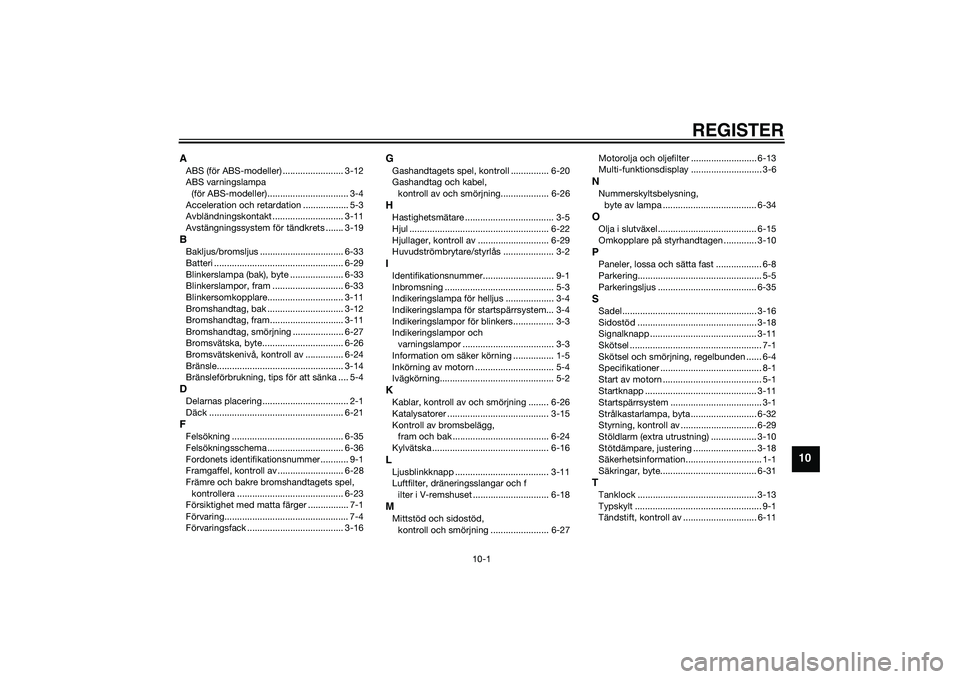

REGISTER
AABS (för ABS-modeller) ........................ 3-12
ABS varningslampa (för ABS-modeller)................................ 3-4
Acceleration och retardation .................. 5-3
Avbländningskontakt ............................ 3-11
Avstängningssystem för tändkrets ....... 3-19BBakljus/bromsljus ................................. 6-33
Batteri ................................................... 6-29
Blinkerslampa (bak), byte ..................... 6-33
Blinkerslampor, fram ............................ 6-33
Blinkersomkopplare.............................. 3-11
Bromshandtag, bak .............................. 3-12
Bromshandtag, fram............................. 3-11
Bromshandtag, smörjning .................... 6-27
Bromsvätska, byte................................ 6-26
Bromsvätskenivå, kontroll av ............... 6-24
Bränsle.................................................. 3-14
Bränsleförbrukning, tips för att sänka .... 5-4DDelarnas placering .................................. 2-1
Däck ..................................................... 6-21FFelsökning ............................................ 6-35
Felsökningsschema .............................. 6-36
Fordonets identifikationsnummer ........... 9-1
Framgaffel, kontroll av .......................... 6-28
Främre och bakre bromshandtagets spel, kontrollera .......................................... 6-23
Försiktighet med matta färger ................ 7-1
Förvaring................................................. 7-4
Förvaringsfack ...................................... 3-16
GGashandtagets spel, kontroll ............... 6-20
Gashandtag och kabel, kontroll av och smörjning................... 6-26HHastighetsmätare ................................... 3-5
Hjul ....................................................... 6-22
Hjullager, kontroll av ............................ 6-29
Huvudströmbrytare/styrlås .................... 3-2IIdentifikationsnummer............................ 9-1
Inbromsning ........................................... 5-3
Indikeringslampa för helljus ................... 3-4
Indikeringslampa för startspärrsystem... 3-4
Indikeringslampor för blinkers................ 3-3
Indikeringslampor och varningslampor .................................... 3-3
Information om säker körning ................ 1-5
Inkörning av motorn ............................... 5-4
Ivägkörning............................................. 5-2KKablar, kontroll av och smörjning ........ 6-26
Katalysatorer ........................................ 3-15
Kontroll av bromsbelägg, fram och bak ...................................... 6-24
Kylvätska .............................................. 6-16LLjusblinkknapp ..................................... 3-11
Luftfilter, dräneringsslangar och f ilter i V-remshuset .............................. 6-18MMittstöd och sidostöd,
kontroll och smörjning ....................... 6-27 Motorolja och oljefilter .......................... 6-13
Multi-funktionsdisplay ............................ 3-6
NNummerskyltsbelysning,
byte av lampa ..................................... 6-34OOlja i slutväxel....................................... 6-15
Omkopplare på styrhandtagen ............. 3-10PPaneler, lossa och sätta fast .................. 6-8
Parkering................................................. 5-5
Parkeringsljus ....................................... 6-35SSadel..................................................... 3-16
Sidostöd ............................................... 3-18
Signalknapp .......................................... 3-11
Skötsel .................................................... 7-1
Skötsel och smörjning, regelbunden ...... 6-4
Specifikationer ........................................ 8-1
Start av motorn ....................................... 5-1
Startknapp ............................................ 3-11
Startspärrsystem .................................... 3-1
Strålkastarlampa, byta .......................... 6-32
Styrning, kontroll av .............................. 6-29
Stöldlarm (extra utrustning) .................. 3-10
Stötdämpare, justering ......................... 3-18
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 6-31TTanklock ............................................... 3-13
Typskylt .................................................. 9-1
Tändstift, kontroll av ............................. 6-11
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM
