FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU49394
Testigos y luces de advertencia
SAU11031
Luces indicadoras de intermitencia “ ”
y“ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU43024
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar el
sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.NOTAEsta luz de aviso se enciende cuando se

interruptor de arranque, pero no indica un
fallo.
SAUM3381
Luz de aviso del sistema ABS “ ” (mo-
delos con ABS)
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.Si la luz de aviso del sistema ABS:
no se enciende cuando se gira la llave
a “ON”
se enciende o parpadea durante la
marcha
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-10
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se encien-
de o parpadea durante la marcha, el sis-
tema de frenos pasa a funcionar del
modo convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
ciende en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las ruedas en las frenadas de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.

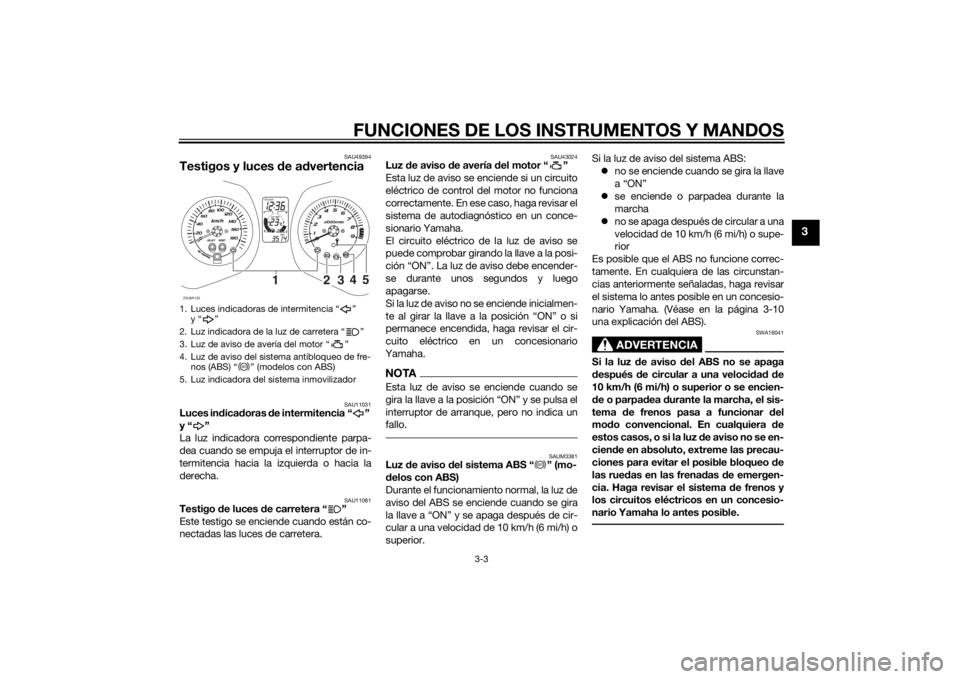

1. Luces indicadoras de intermitencia “ ”
y“ ”
2. Luz indicadora de la luz de carretera “ ”
3. Luz de aviso de avería del motor “ ”
4. Luz de aviso del sistema antibloqueo de fre-
nos (ABS) “ ” (modelos con ABS)
5. Luz indicadora del sistema inmovilizadorZAUM1132
OIL CHANGE
1/21/2CLOCKOUT TEMP°CODO12
3
4
5
ABS
ABS
U1SDS1S0.book Page 3 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se acelera el motor con el
scooter sobre su caballete central, pero
esto no es una indicación de avería.
SAU38625
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página 3-7
una explicación del dispositivo de auto-
diagnóstico).
SAUS1861
VelocímetroSOLO REINO UNIDO
El velocímetro muestra la velocidad de
desplazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11873
TacómetroEl tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 8250 r/min

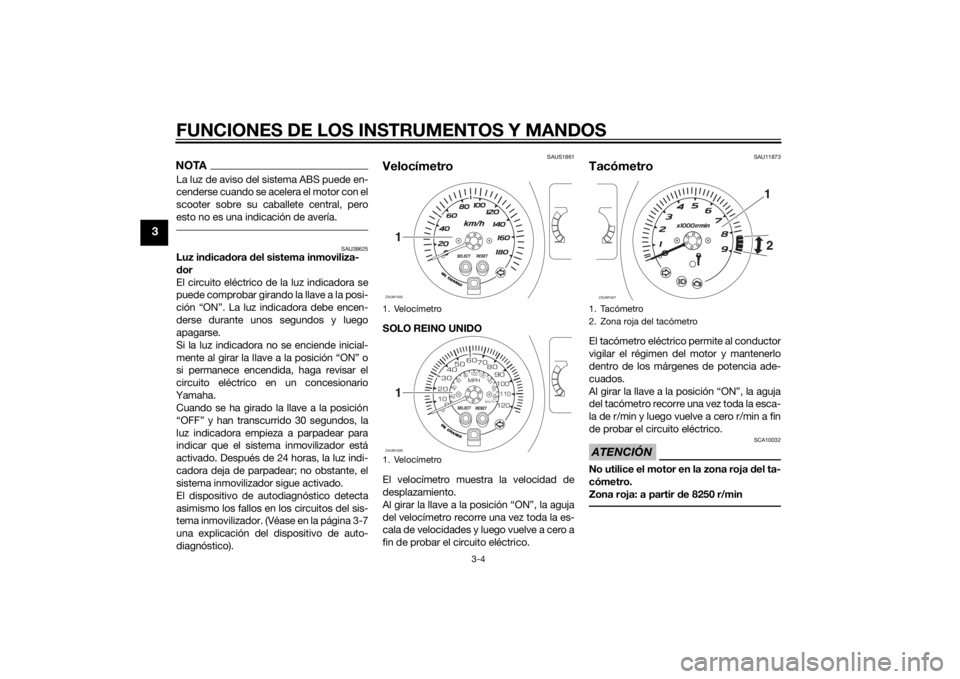

1. Velocímetro
1. VelocímetroZAUM1005
OIL CHANGE
1ZAUM1006
0OIL CHANGE
30
MPH
km/h
2010405060
7080
90
1001201401
60180
80604020
100110120
1
1. Tacómetro
2. Zona roja del tacómetroZAUM1007
12
U1SDS1S0.book Page 4 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAUM2984
Visor multifunción
ADVERTENCIA
SWA12313
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
El visor multifunción está provisto de los
elementos siguientes:
un indicador de gasolina
un indicador de temperatura del líqui-
do refrigerante
un cuentakilómetros
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento inferior del in-
dicador de gasolina y el indicador de
aviso del nivel de gasolina empezó a
parpadear)
un dispositivo de autodiagnósticoun reloj
un indicador de la temperatura am-
biente
un indicador de cambio de aceite
un indicador de cambio de la correa
trapezoidal
NOTAAsegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Al girar la llave a la posición “ON”,
para comprobar los circuitos eléctri-
cos todos los segmentos del visor
multifunción aparecen uno después
de otro y luego desaparecen.
En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °C.
En el resto de los países, la distancia
recorrida se indica en kilómetros y la
temperatura en °C.Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “SELECT” la indicación
cambia entre cuentakilómetros “Odo” y
cuentakilómetros parcial “Trip” en el orden
siguiente:
Odo → Trip 1 → Trip 2 → Odo
1. Reloj
2. Indicador de la temperatura ambiente
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
7. Medidor de la temperatura del líquido refri-
geranteZAUM1008
1/21/2CLOCKOUT TEMP
°CODO
65214
7
3
1. Indicador de cambio de la correa trapezoi-

2.
GEŽ
3. Indicador de aviso de hielo ŽZAUM1009
1/21/2CLOCKOUT TEMP
°C
TRIP2
V-beltOIL CHANGE2
3
1
U1SDS1S0.book Page 5 Tuesday, September 24, 2013 2:55 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Cuando quedan aproximadamente 2.0 L
(0.53 US gal, 0.44 Imp.gal) de gasolina en el
depósito, el segmento inferior del indicador
de gasolina comienza a parpadear, la indi-
cación cambia automáticamente a cuenta-
kilómetros parcial en reserva “Trip F” y
comienza a contar la distancia recorrida a
partir de ese punto. En ese caso, al pulsar
el botón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
Trip F → Trip 1 → Trip 2 → Odo → Trip F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” hasta “Trip” o “Trip F” y pulse el bo-
tón “RESET” durante al menos un
segundo. Si no pone a cero de forma ma-
nual el cuentakilómetros parcial en reservade gasolina, este se pondrá a cero automá-
ticamente y se restablecerá la visualización
del modo anterior después de repostar y de
recorrer 5 km (3 mi).
NOTALa indicación no se puede volver a cambiar

Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina llega al segmento inferior junto a la “E”,
el segmento inferior parpadea. Ponga ga-
solina lo antes posible.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Si el segmento superior y el indica-
dor de la temperatura del líquido refrigeran-
te “C” “H” parpadean, pare el vehículo y
deje que el motor se enfríe. (Véase la pági-na 6-38).
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.Indicador de cambio de aceite “OIL
CHANGE”
Este indicador parpadea al alcanzar los pri-
meros 1000 km (600 mi), luego a los 5000
km (3000 mi) y posteriormente cada 5000
km (3000 mi) para indicar que se debe
cambiar el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. (Véase la
página 6-13).
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
1. Cuentakilómetros parcial de reserva de ga-
solinaZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDS1S0.book Page 6 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
7. Monte el muelle de compresión y la
cubierta del filtro de aceite colocando
los pernos y apretándolos con el par
especificado.NOTAVerifique que las juntas tóricas queden co-
rrectamente asentadas.8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11671
No utilice aceites con la especifica-
ción diésel “CD” ni aceites de cali-
dad superior a la especificada.
Además, no utilice aceites con la
etiqueta “ENERGY CONSERVING
II” o superior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente

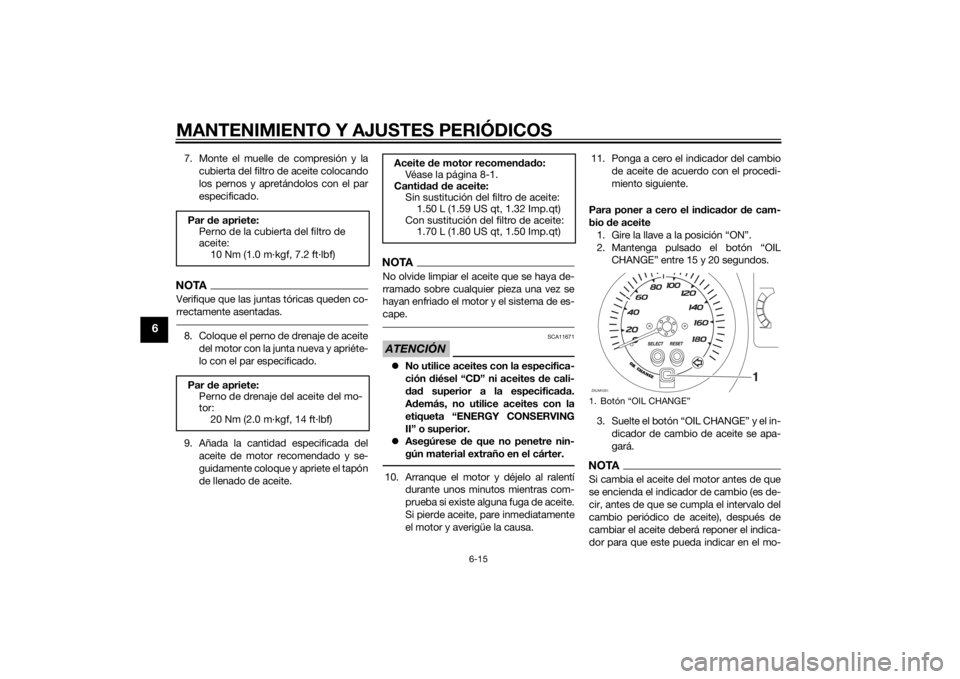

el motor y averigüe la causa.11. Ponga a cero el indicador del cambio
de aceite de acuerdo con el procedi-
miento siguiente.
Para poner a cero el indicador de cam-
bio de aceite
1. Gire la llave a la posición “ON”.
2. Mantenga pulsado el botón “OIL
CHANGE” entre 15 y 20 segundos.
3. Suelte el botón “OIL CHANGE” y el in-
dicador de cambio de aceite se apa-
gará.
NOTASi cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo- Par de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con sustitución del filtro de aceite:
1.70 L (1.80 US qt, 1.50 Imp.qt)
1. Botón “OIL CHANGE”ZAUM1051
OIL CHANGE
1
U1SDS1S0.book Page 15 Tuesday, September 24, 2013 2:55 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
mento correcto el siguiente cambio
periódico. Para poner a cero el indicador
del cambio de aceite antes de que se haya
cumplido el intervalo de cambio periódico,
utilice el procedimiento descrito anterior-
mente pero observe que el indicador se en-
cienda durante 1.4 segundos cuando
suelte el botón “OIL CHANGE”; de lo con-
trario, repita la operación.
SAU20067
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite
de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete
central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de
la transmisión final y su junta tórica de
la caja de la transmisión final.5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final.
6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
1. Tapón de llenado del aceite de la transmi-
sión final
2. Junta tórica
3. Perno de drenaje del aceite de la transmi-
sión final
4. Junta
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
21
34
U1SDS1S0.book Page 16 Tuesday, September 24, 2013 2:55 PM
