Système de clé intelligente
3-7
3
Risque de brûlure chimique - ne pas in-
gérer la pile. Si la pile est avalée, cela peut en-
traîner de graves brûlures internes
en seulement 2 heures et mener au
décès.
En cas de doutes sur l’ingestion de
la pile ou de sa pénétration dans
une partie du corps, consulter im-
médiatement un médecin.
ATTENTION
FCA15784
Un chiffon est recommandé lors de
l’ouverture du boîtier de la clé intel-
ligente à l’aide d’un tournevis. Un
contact direct avec des objets durs
peut endommager ou griffer la clé
intelligente.
Prendre des pré cautions pour évi-
ter d’endommager le joint d’étan-
chéité ou de le contaminer par de la
saleté.
Ne pas toucher les bornes et les cir-
cuits internes, sous peine de provo-
quer un dysfonctionnement.
Ne pas forcer lors du remplacement
de la pile de la clé intelligente.
S’assurer que la pile est installée
correctement. Vérifier le sens du
côté positif/“+” de la pile.
Remplacement de la pile de la clé intelli-
gente

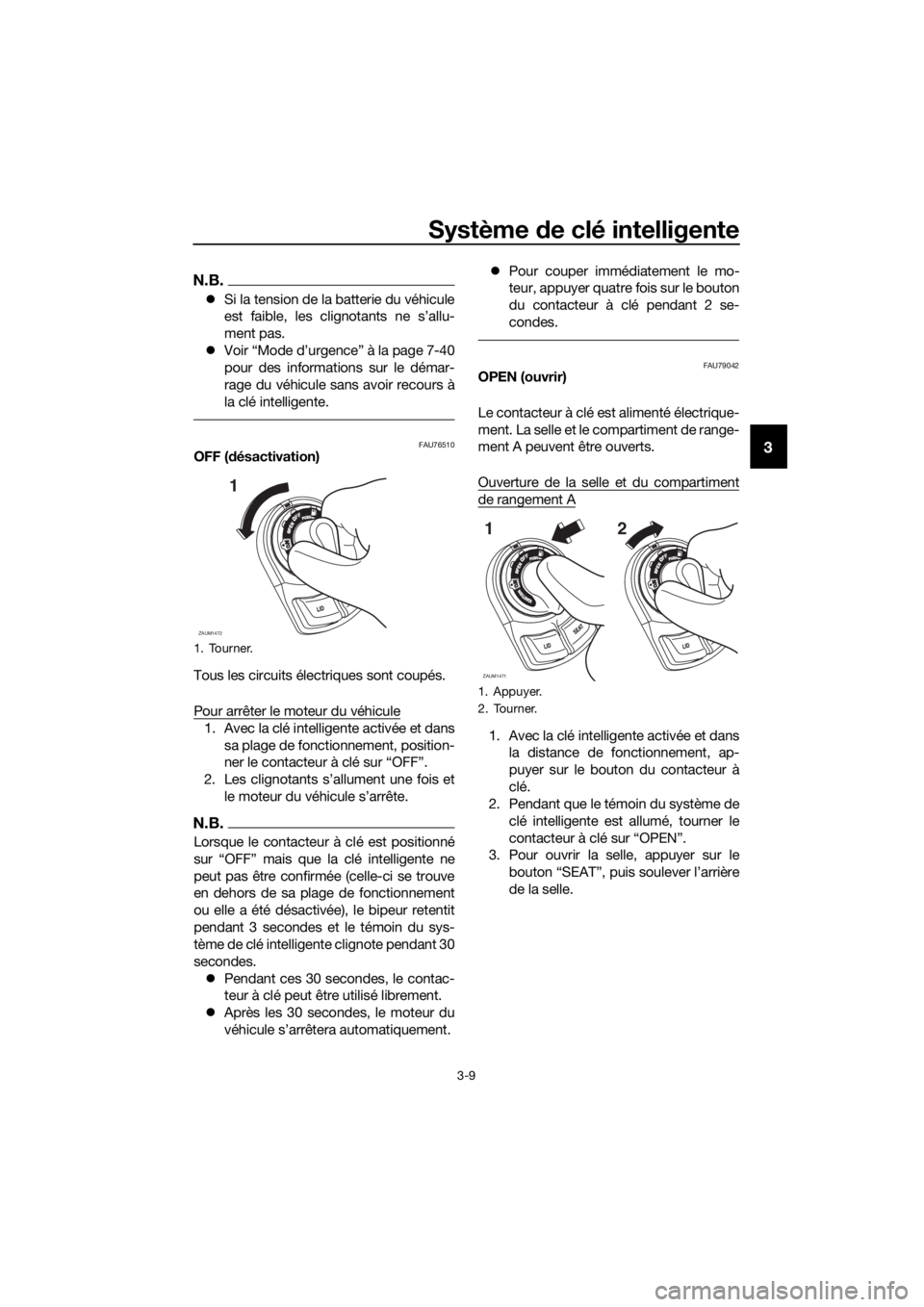

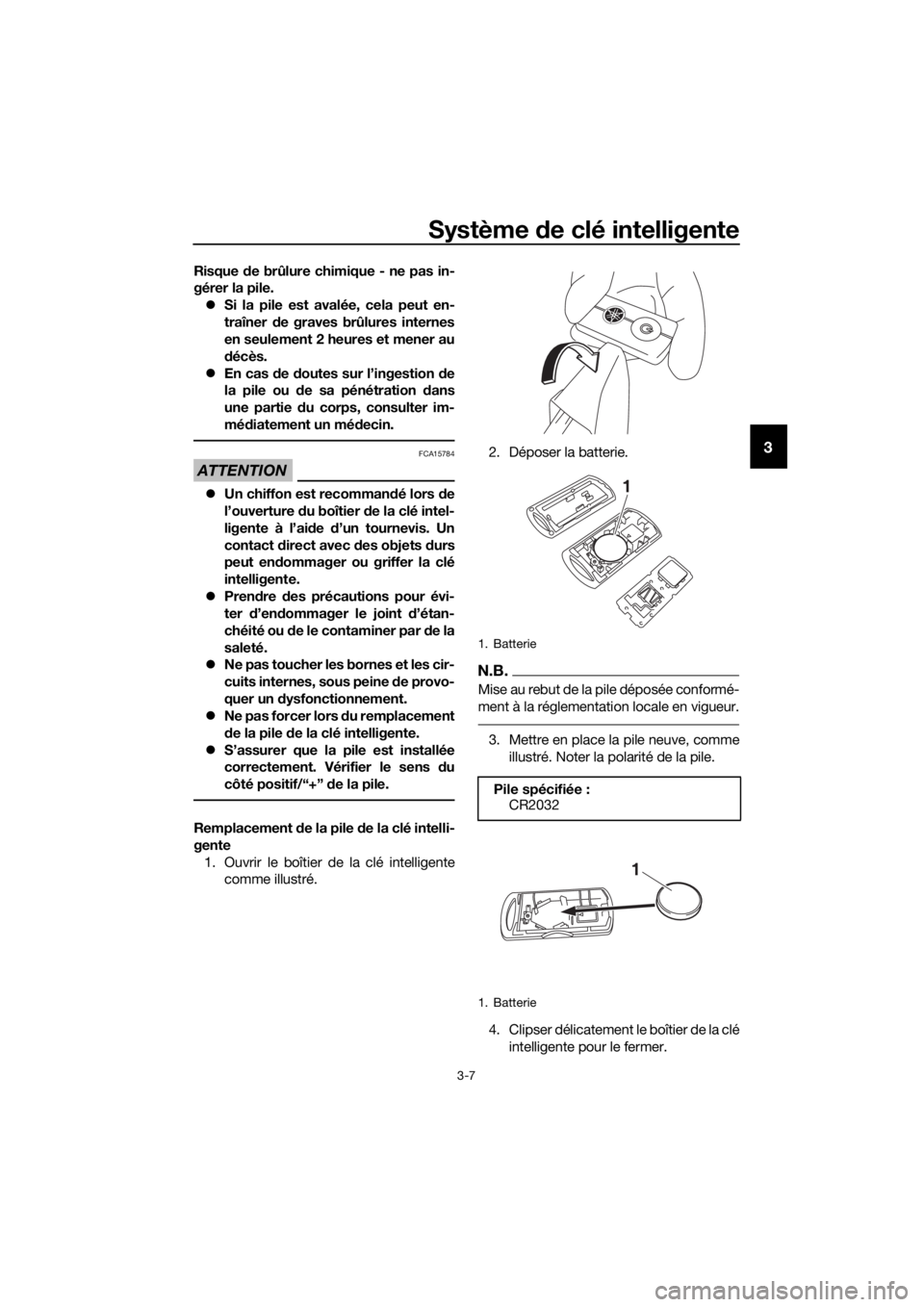

1. Ouvrir le boîtier de la clé intelligente comme illustré. 2. Déposer la batterie.
N.B.
Mise au rebut de la pile déposée conformé-
ment à la réglementation locale en vigueur.
3. Mettre en place la pile neuve, comme
illustré. Noter la polarité de la pile.
4. Clipser délicatement le boîtier de la clé intelligente pour le fermer.
1. Batterie
Pile spécifiée :CR2032
1. Batterie
1
1
UBL1F0F0.book Page 7 Tuesday, September 5, 2017 3:45 PM
Page 22 of 118
Système de clé intelligente
3-8
3
FAU76892
Contacteur à clé
Le contacteur à clé est utilisé pour mettre
en marche et arrêter le véhicule, bloquer et
débloquer la direction et ouvrir la selle, le
couvercle du bouchon du réservoir de car-
burant et le compartiment de rangement A.
Après avoir appuyé sur le bouton du
contacteur à clé et après confirmation par
la clé intelligente, le contacteur à clé peut
être tourné lorsque le témoin du système
de clé intelligente est allumé (environ 4 se-
condes).
AVERTISSEMENT
FWA18720
Ne jamais tourner le contacteur à clé
vers “OFF”, “ ” ou “OPEN” lorsque le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
N.B.
Ne pas appuyer de manière répétée sur le
bouton du contacteur à clé ou actionner ce
dernier au-delà d’une utilisation normale.
Dans le cas contraire, pour empêcher tout
endommagement du contacteur à clé, le
système de clé intelligente se désactive
temporairement et le témoin clignote. Dans
ce cas, attendre que le témoin cesse de cli-
gnoter avant d’actionner de nouveau le
contacteur à clé.
Les positions du contacteur à clé sont dé-
crites ci-après.
FAU76500ON (activation)
Tous les circuits électriques sont alimentés
et le moteur peut être mis en marche.
Pour démarrer le véhicule
1. Activer la clé intelligente et la placer
dans sa plage de fonctionnement.
2. Appuyer sur le bouton du contacteur à
clé ; le témoin de la clé intelligente
s’allumera pendant environ 4 se-
condes.
3. Pendant que le témoin du système de
clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Tous les
clignotants s’allument deux fois et le
véhicule démarre.

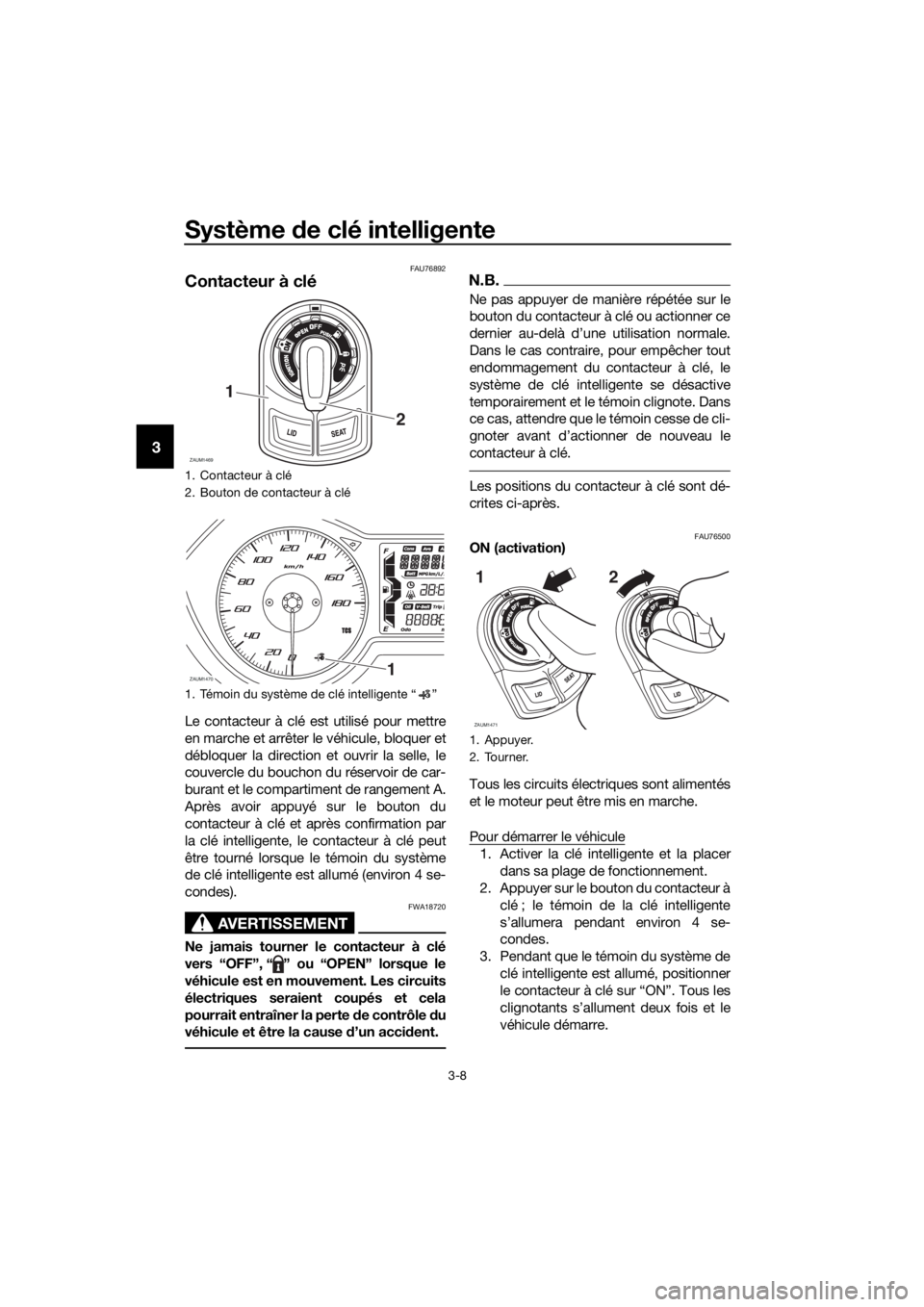

1. Contacteur à clé
2. Bouton de contacteur à clé
1. Témoin du système de clé intelligente “ ”
ZAUM1469
2
1
ZAUM14701
1. Appuyer.
2. Tourner.
ZAUM1471
1
2
UBL1F0F0.book Page 8 Thursday, May 11, 2017 9:27 AM
Page 23 of 118
Système de clé intelligente
3-9
3
N.B.
Si la tension de la batterie du véhicule
est faible, les clignotants ne s’allu-
ment pas.
Voir “Mode d’urgence” à la page 7-40
pour des informations sur le démar-
rage du véhicule sans avoir recours à
la clé intelligente.
FAU76510OFF (désactivation)
Tous les circuits électriques sont coupés.
Pour arrêter le moteur du véhicule
1. Avec la clé intelligente activée et dans
sa plage de fonctionnement, position-
ner le contacteur à clé sur “OFF”.
2. Les clignotants s’allument une fois et
le moteur du véhicule s’arrête.
N.B.
Lorsque le contacteur à clé est positionné
peut pas être confirmée (celle-ci se trouve
en dehors de sa plage de fonctionnement
ou elle a été désactivée), le bipeur retentit
pendant 3 secondes et le témoin du sys-
tème de clé intelligente clignote pendant 30
secondes.
Pendant ces 30 secondes, le contac-
teur à clé peut être utilisé librement.
Après les 30 secondes, le moteur du
véhicule s’arrêtera automatiquement.Pour couper immédiatement le mo-
teur, appuyer quatre fois sur le bouton
du contacteur à clé pendant 2 se-
condes.
FAU79042OPEN (ouvrir)
Le contacteur à clé est alimenté électrique-
ment. La selle et le compartiment de range-
ment A peuvent être ouverts.
Ouverture de la selle et du compartiment
de rangement A
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Pendant que le témoin du système de
clé intelligente est allumé, tourner le
contacteur à clé sur “OPEN”.

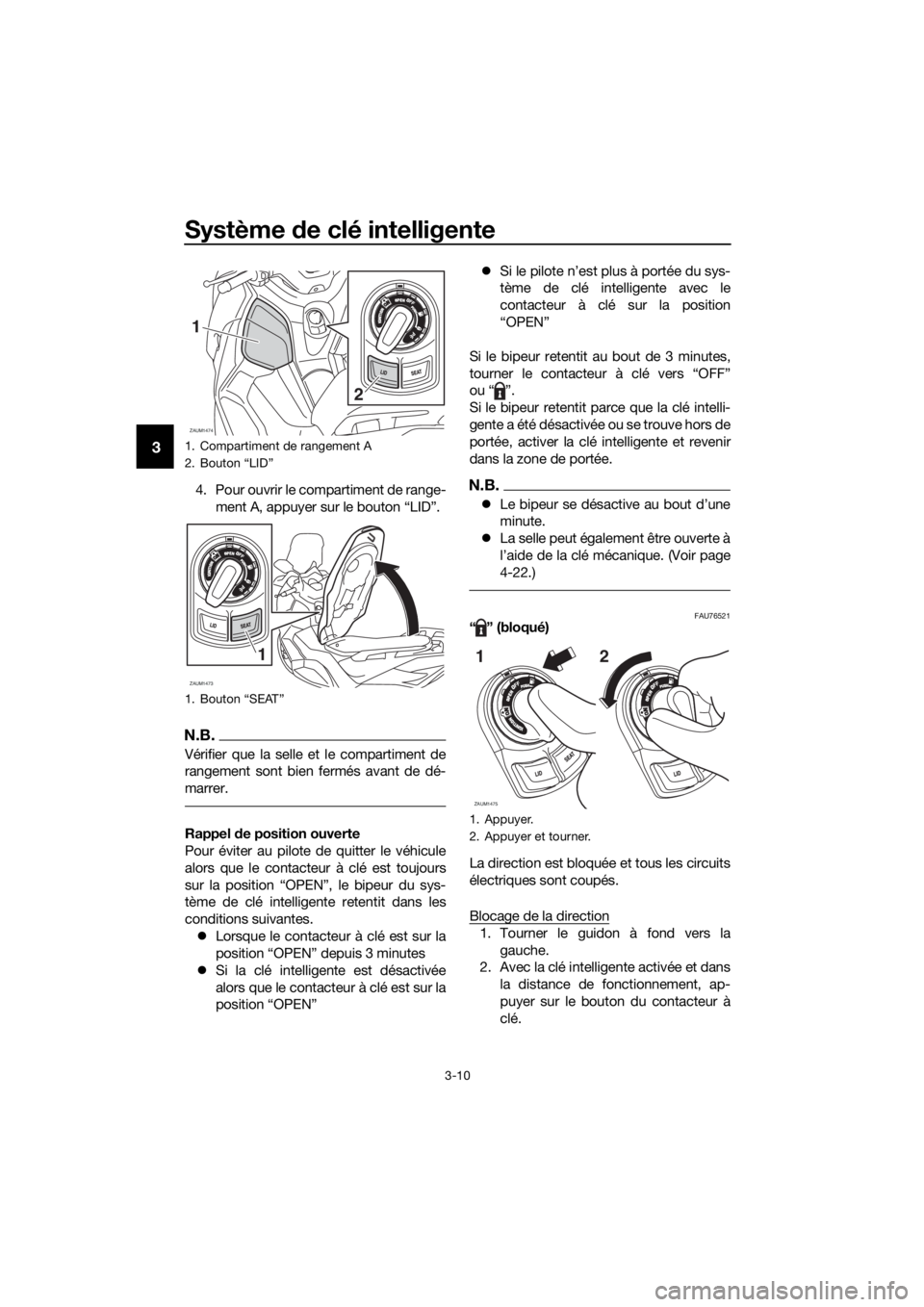

3. Pour ouvrir la selle, appuyer sur le
bouton “SEAT”, puis soulever l’arrière
de la selle.
1. Tourner.
ZAUM1472
1
1. Appuyer.
2. Tourner.
ZAUM1471
1
2
UBL1F0F0.book Page 9 Thursday, May 11, 2017 9:27 AM
Page 24 of 118
Système de clé intelligente
3-10
3
4. Pour ouvrir le compartiment de range-
ment A, appuyer sur le bouton “LID”.
N.B.
Vérifier que la selle et le compartiment de
rangement sont bien fermés avant de dé-
marrer.
Rappel de position ouverte
Pour éviter au pilote de quitter le véhicule
alors que le contacteur à clé est toujours
sur la position “OPEN”, le bipeur du sys-
tème de clé intelligente retentit dans les
conditions suivantes.
Lorsque le contacteur à clé est sur la
position “OPEN” depuis 3 minutes
Si la clé intelligente est désactivée
alors que le contacteur à clé est sur la
position “OPEN”Si le pilote n’est plus à portée du sys-
tème de clé intelligente avec le
contacteur à clé sur la position
“OPEN”
Si le bipeur retentit au bout de 3 minutes,
tourner le contacteur à clé vers “OFF”
ou “ ”.
Si le bipeur retentit parce que la clé intelli-
gente a été désactivée ou se trouve hors de
portée, activer la clé intelligente et revenir
dans la zone de portée.
N.B.
Le bipeur se désactive au bout d’une
minute.
La selle peut également être ouverte à
l’aide de la clé mécanique. (Voir page
4-22.)
FAU76521“ ” (bloqué)
La direction est bloquée et tous les circuits
électriques sont coupés.
Blocage de la direction
1. Tourner le guidon à fond vers la
gauche.
2. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
1. Compartiment de rangement A
2. Bouton “LID”
1. Bouton “SEAT”
ZAUM1474
1
2
ZAUM1473
1
1. Appuyer.
2. Appuyer et tourner.
ZAUM1475
12
UBL1F0F0.book Page 10 Thursday, May 11, 2017 9:27 AM
Page 25 of 118
Système de clé intelligente
3-11
3
3. Pendant que le témoin du système de
clé intelligente est allumé, appuyer sur
le contacteur à clé et le tourner
vers “ ”.
N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
Déblocage de la direction
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Lorsque le témoin du système de clé
intelligente est activé, mettre le
contacteur à clé sur la position sou-
haitée.
FAU76903 (stationnement)
Les feux de détresse et les clignotants
peuvent être allumés, mais tous les autres
circuits électriques sont coupés.
Pour utiliser la position “ ”
1. Le contacteur à clé étant en
position “ ” et la clé intelligente étant
activée et se trouvant dans sa plage
de fonctionnement, appuyer sur le
bouton du contacteur à clé.2. Pendant que le témoin du système de
clé intelligente est allumé, tourner le
contacteur à clé vers “ ”.
Pour quitter la position “ ”
Tourner simplement le contacteur à clé
vers “ ”.
ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU79000“ ” (trappe à carburant)
Ouverture de la trappe à carburant
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Pendant que le témoin du système de
clé intelligente est allumé, tourner le
contacteur à clé vers “ ”.
Fermeture de la trappe à carburant
Appuyer sur la trappe à carburant jusqu’à
ce qu’elle soit fermée.
N.B.
fermée avant de démarrer le véhicule.
1. Appuyer.
2. Appuyer et tourner.
ZAUM1476
12
1. Appuyer.
2. Tourner.
ZAUM1477
1
2
UBL1F0F0.book Page 11 Thursday, May 11, 2017 9:27 AM
Page 26 of 118
Commandes et instruments
4-1
4
FAU4939C
Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”

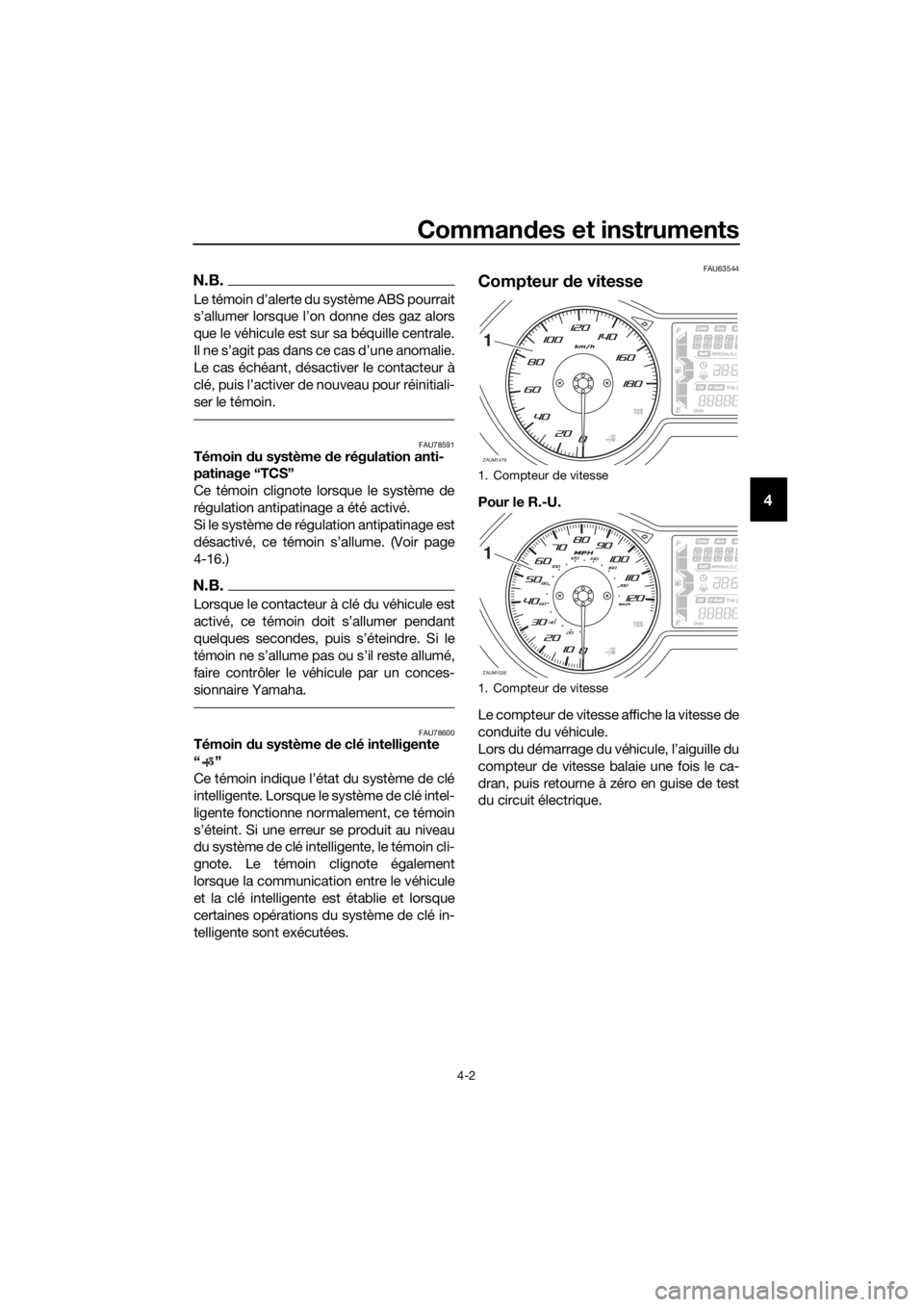

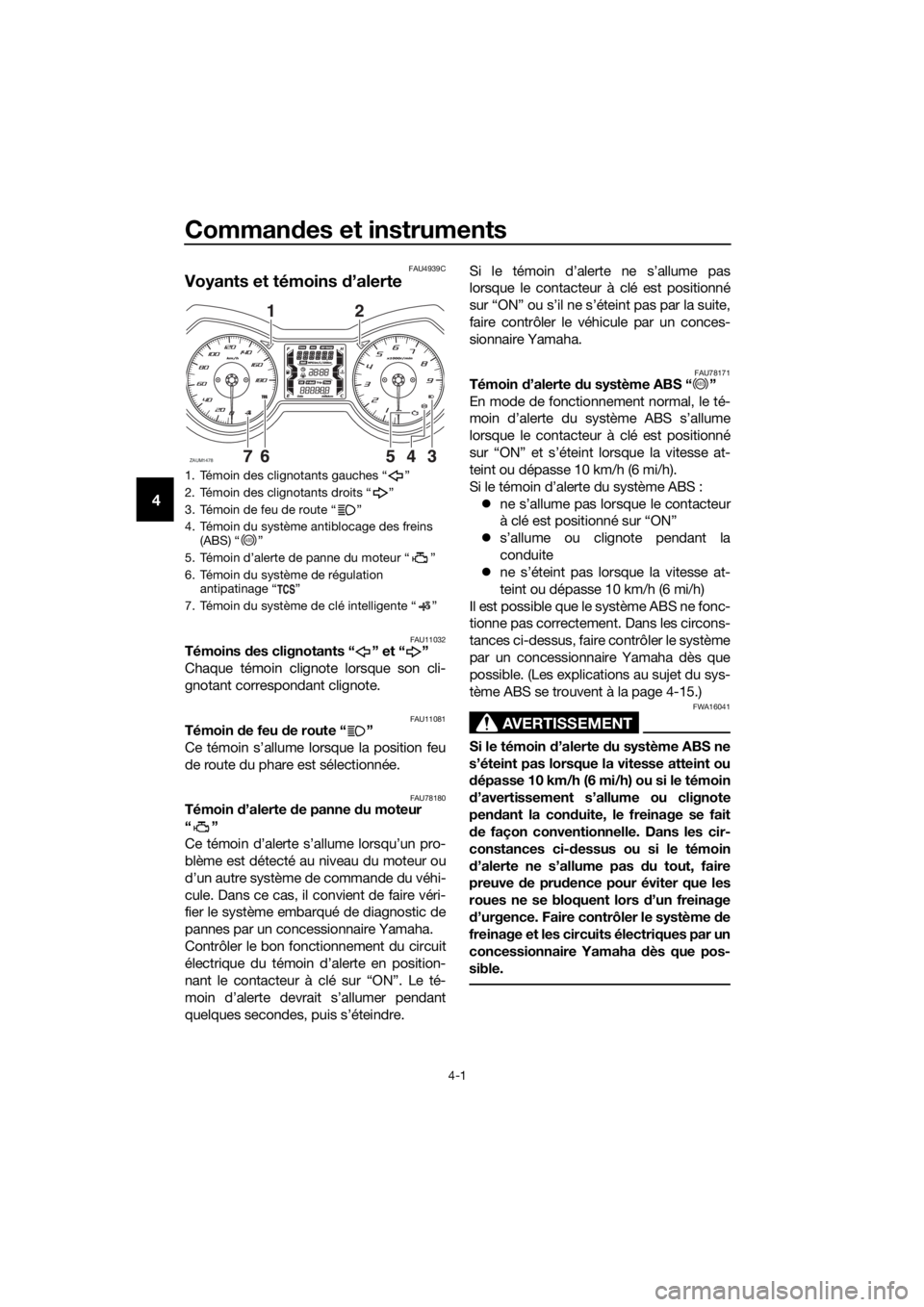

Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11081Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU78180Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en position-
nant le contacteur à clé sur “ON”. Le té-
moin d’alerte devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin d’alerte ne s’allume pas
lorsque le contacteur à clé est positionné
sur “ON” ou s’il ne s’éteint pas par la suite,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU78171Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque le contacteur à clé est positionné
sur “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque le contacteur
à clé est positionné sur “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-15.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin de feu de route “ ”
4. Témoin du système antiblocage des freins
(ABS) “ ”
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin du système de régulation
antipatinage “ ”
7. Témoin du système de clé intelligente “ ”
ZAUM1478
12
ABS
ABS
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM
Page 27 of 118
Commandes et instruments
4-2
4
N.B.
Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le véhicule est sur sa béquille centrale.
Il ne s’agit pas dans ce cas d’une anomalie.
Le cas échéant, désactiver le contacteur à
clé, puis l’activer de nouveau pour réinitiali-
ser le témoin.
FAU78591Témoin du système de régulation anti-
patinage “TCS”
Ce témoin clignote lorsque le système de
régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume. (Voir page
4-16.)
N.B.
Lorsque le contacteur à clé du véhicule est
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU78600Témoin du système de clé intelligente
“”
Ce témoin indique l’état du système de clé
intelligente. Lorsque le système de clé intel-
ligente fonctionne normalement, ce témoin
s’éteint. Si une erreur se produit au niveau
du système de clé intelligente, le témoin cli-
gnote. Le témoin clignote également
lorsque la communication entre le véhicule
et la clé intelligente est établie et lorsque
certaines opérations du système de clé in-
telligente sont exécutées.
FAU63544
Compteur de vitesse
Pour le R.-U.
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Lors du démarrage du véhicule, l’aiguille du
compteur de vitesse balaie une fois le ca-
dran, puis retourne à zéro en guise de test
du circuit électrique.
1. Compteur de vitesse
1. Compteur de vitesse
ZAUM1479
1
ZAUM1526
1
UBL1F0F0.book Page 2 Thursday, May 11, 2017 9:27 AM
Page 28 of 118
Commandes et instruments
4-3
4

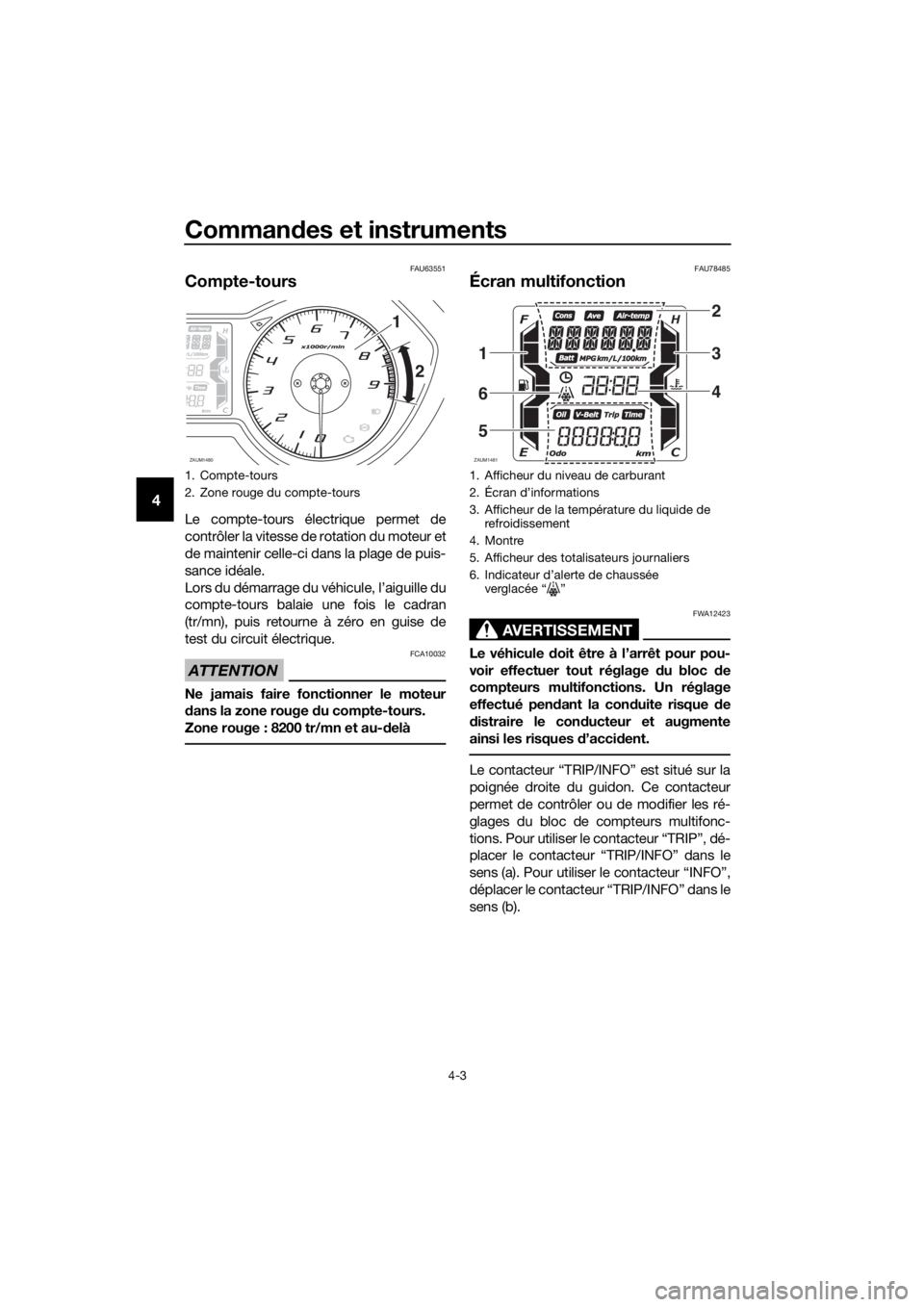

FAU63551
Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lors du démarrage du véhicule, l’aiguille du
compte-tours balaie une fois le cadran
(tr/mn), puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8200 tr/mn et au-delà
FAU78485
Écran multifonction
AVERTISSEMENT
FWA12423
Le véhicule doit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente
ainsi les risques d’accident.
Le contacteur “TRIP/INFO” est situé sur la
poignée droite du guidon. Ce contacteur
permet de contrôler ou de modifier les ré-
glages du bloc de compteurs multifonc-
tions. Pour utiliser le contacteur “TRIP”, dé-
placer le contacteur “TRIP/INFO” dans le
sens (a). Pour utiliser le contacteur “INFO”,
déplacer le contacteur “TRIP/INFO” dans le
sens (b).
1. Compte-tours
2. Zone rouge du compte-tours
ZAUM1480
1
2
1. Afficheur du niveau de carburant
2.
3. Afficheur de la température du liquide de
refroidissement
4. Montre
5. Afficheur des totalisateurs journaliers
6.
verglacée Ž
ZAUM1481
2
3
4
1
6
5
UBL1F0F0.book Page 3 Thursday, May 11, 2017 9:27 AM
Page 29 of 118
Commandes et instruments
4-4
4
L’écran multifonction affiche les éléments
suivants :
montre
afficheur du niveau de carburant
afficheur de la température du liquide
de refroidissement
afficheur du totalisateur journalier
écran d’informations
N.B.
Pour le R.-U. : Pour basculer entre les kilo-
mètres et les miles, tourner le contacteur à
huit secondes.
Montre
La montre est équipée d’un système ho-
raire de 24 heures.Réglage de la montre
1. Positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le contacteur “TRIP” et le
maintenir enfoncé.
3. Tourner le contacteur à clé sur “ON”
tout en appuyant sur le contacteur
“TRIP”, puis continuer à appuyer sur
le contacteur “TRIP” pendant huit se-
condes. L’affichage des heures se
met à clignoter.
4. Régler les heures à l’aide du contac-
teur “TRIP”.
5. Appuyer sur le contacteur “TRIP” pen-
dant trois secondes, puis le relâcher.
L’affichage des minutes se met à cli-
gnoter.
6. Régler les minutes à l’aide du contac-
teur “TRIP”.
7. Appuyer sur le contacteur “TRIP” pen-
dant trois secondes, puis le relâcher
pour que la montre se mette en
marche.
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
1. Contacteur “TRIP/INFO”
1. Montre
1(b) (a)
ZAUM1482
11. Afficheur du niveau de carburant
ZAUM1483
1
UBL1F0F0.book Page 4 Thursday, May 11, 2017 9:27 AM
Page 30 of 118
Commandes et instruments
4-5
4
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.
N.B.
Si un problème est détecté dans l’affi-
cheur du niveau de carburant, tous les
segments clignotent. Le cas échéant,
faire contrôler le véhicule par un
concessionnaire Yamaha.
Lorsqu’il ne reste qu’environ 2.4 L
(0.63 US gal, 0.53 Imp.gal) de carbu-
rant dans le réservoir, le dernier seg-
ment de la jauge de carburant se met
à clignoter. L’affichage passe automa-
tiquement en mode totalisateur de la
réserve de carburant “F Trip” et com-
mence à indiquer la distance parcou-
rue depuis ce point.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement.
Si le segment du haut clignote, arrêter le
véhicule, puis couper le moteur et le laisser
refroidir. (Voir page 7-39.)
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
N.B.
Si un problème est détecté au niveau
de l’indicateur de température du li-
quide de refroidissement, tous les
segments clignotent. Dans ce cas,
faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
La température du liquide de refroidis-
sement varie en fonction des tempé-
ratures atmosphériques et de la
charge du moteur.
Afficheur du totalisateur journalier
L’afficheur du totalisateur journalier est
équipé des éléments suivants :
compteur kilométrique
totalisateur journalier
totalisateur journalier de durée
totalisateur de la réserve
compteur de changement d’huile
compteur de remplacement de la
courroie trapézoïdale
Appuyer sur le contacteur “TRIP” pour bas-
culer l’affichage entre le compteur kilomé-
trique “Odo”, le totalisateur journalier
“Trip”, le totalisateur journalier de durée
“Trip Time”, le compteur de changement
d’huile “Oil Trip” et le compteur de rempla-
cement de la courroie trapézoïdale “V-Belt
Trip” dans l’ordre suivant :
1. Afficheur de la température du liquide de re-
froidissement
ZAUM1484
11. Afficheur des totalisateurs journaliers
ZAUM1485
1
UBL1F0F0.book Page 5 Thursday, May 11, 2017 9:27 AM
