Säkerhetsinformation
1-4
1
bli instabil vid sidvindar. Sådana till-
behör kan även orsaka instabilitet
när man kör om eller blir omkörd av
stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i motorcy-
kelns elektriska system kan elfel upp-
stå, vilket kan orsaka en farlig förlust
av ljus eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är konstruerade för att mot-
svara fordonets prestandaegenskaper och
ge den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Däckspecifikationer och in-
formation om underhåll och byte av däck
finns på sidan 6-16. Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
 Ta bort alla lösa föremål från motorcy-
keln.
 Se till att bränslekranen (om det finns
någon) är i avstängt läge och att det
inte läcker bränsle.
 Lägg i en växel (för modeller med ma-
nuell växellåda).
 Säkra motorcykeln med sling eller
lämpliga remmar som är fastsatta på
massiva delar på motorcykeln, t.ex.
ramen eller den tredelade klämman på
den övre framgaffeln (inte på gummi-
monterade styren, blinkers eller delar
som kan gå sönder). Välj remmarnas
placering noga så att de inte skaver
mot lackade ytor under transporten.
 Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att motorcykeln inte studsar för myck-
et under transporten.
UBFGM0M0.book Page 4 Tuesday, March 30, 2021 9:19 AM

Beskrivning
2-1
2
MAU10411
Sedd från vänster
123456789
10
1. Tanklock (se sidan 3-12)
2. Sadellås (se sidan 3-14)
3. Batteri (se sidan 6-27)
4. Säkringar (se sidan 6-28)
5. Verktygssats (sidan 6-2)
6. Sidostöd (se sidan 3-15)
7. Luftfiltrets slang
8. Växelpedal (se sidan 3-10) 9. Tomgångsskruv (se sidan 6-14)
10.Kylvätskebehållare (se sidan 6-12)UBFGM0M0.book Page 1 Tuesday, March 30, 2021 9:19 AM

Beskrivning
2-2
2
MAU10421
Sedd från höger
1234
5678
1. Nummerskyltsbelysning (se sidan 6-30)
2. Blinkerslampor, bak (se sidan 6-29)
3. Bromsvätskebehållare, fram (se sidan 6-20)
4. Blinkerslampor, fram (se sidan 6-29)
5. Motorns oljefilter (se sidan 6-10)
6. Oljesticka (se sidan 6-10)
7. Bromspedal (se sidan 3-10)
8. Bromsvätskebehållare, bak (se sidan 6-20)
UBFGM0M0.book Page 2 Tuesday, March 30, 2021 9:19 AM

Beskrivning
2-3
2
MAU10431
Reglage och instrument
12 3
4
5
6
7
1. Kopplingshandtag (se sidan 3-9)
2. Styrarmaturer, vänster (se sidan 3-8)
3. Multi-funktionsmätare (se sidan 3-3)
4. Huvudströmbrytare/styrlås (se sidan 3-1)
5. Styrarmaturer, höger (se sidan 3-8)
6. Gashandtag (se sidan 6-15)
7. Bromshandtag (se sidan 3-10)UBFGM0M0.book Page 3 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-1
3
MAU10462
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
MAU85050
ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.TIPSLämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
 Strålkastaren tänds automatiskt när
motorn har startat.
 Strålkastaren är tänd tills nyckeln vrids
till “OFF” även om motorn tjuvstannar.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU10696
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster el-
ler till höger.
2. Med nyckeln i läge “OFF”, tryck in den och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte kopplas in, ska du prova
att vrida styret en aning åt höger eller vän-
ster.För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
1. Tryck.
2. Vrid.12
1. Tryck.
2. Vrid.12
UBFGM0M0.book Page 1 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-2
3
MAU4939P
Indikeringslampor och varnings-
lampor
MAUM4390
Indikeringslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU88300
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU88310
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAUM4410
Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 6-33.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88331
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. Därför kan
MIL tändas eller blinka om fordonet ändras,
underhållet brister sa mt om motorcykeln
används för mycket eller på fel sätt. Följ
dessa försiktighetsåtgärder för att förhindra
detta.  Försök inte ändra programvaran i mo-
torns styrenhet.
1. ABS varningslampa “ ”
2. Indikeringslampa för helljus “ ”
3. Varningslampa för kylvätsketemperatur
“”
4. Felindikeringslampa “ ”
5. Indikeringslampa för neutralläge “ ”
6. Indikeringslampor för blinkers “ ”ZAUM2012
1
2
3
4
5
6
UBFGM0M0.book Page 2 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-3
3
Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
 Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Underhåll drivkedjan på rätt sätt.
 Använd rätt däcktryck.
 Se till att bromspedalen har rätt höjd
för att förhindra motstånd i bakbrom-
sen.
 Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies, kör-
ning med halv koppling osv.
MAU88342
ABS-varningslampa “ ”
Vid normal användning tänds ABS-var-
ningslampan när fordonet slås på och
slocknar när du kört i en hastighet av 10
km/h (6 mi/h) eller högre.
TIPSOm varningslampan inte fungerar så som
beskrivs ovan eller om den tänds när du kör
kanske ABS inte fungerar på rätt sätt. Låt
en Yamaha-återförsälja re kontrollera fordo-
net så fort som möjligt.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:  Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
MAU87111

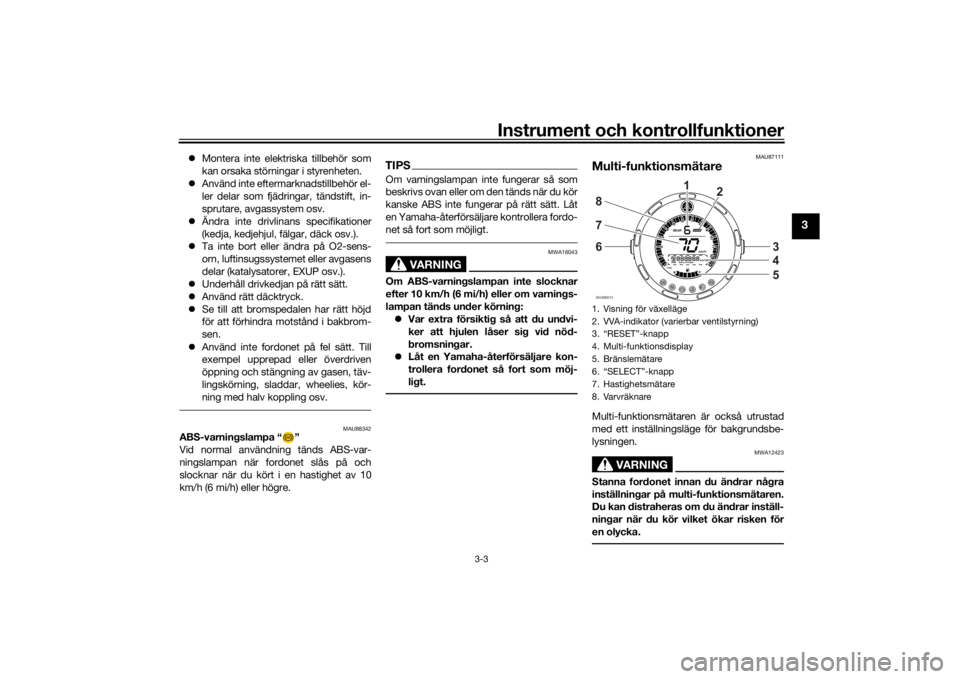

Multi-funktionsmätareMulti-funktionsmätaren är också utrustad
med ett inställningsläge för bakgrundsbe-
lysningen.
VARNING
MWA12423
Stanna fordonet inna n du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.1. Visning för växelläge
2. VVA-indikator (varierbar ventilstyrning)
3. “RESET”-knapp
4. Multi-funktionsdisplay
5. Bränslemätare
6. “SELECT”-knapp
7. Hastighetsmätare
8. VarvräknareZAUM2013
1
3
4
5
6
78
2
UBFGM0M0.book Page 3 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-4
3
MAU89230
Ändra visningsenheter
Enheterna på displayen kan ändras mellan
kilometer och miles.
Ändra visningsenheter1. Stäng av fordonet.
2. Slå på fordonet när du trycker på“SEL”.
3. Håll “SEL” intryckt i minst 5 sekunder.
MAU86831
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
MAU87170
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 11000 v/min och över
MAU86841
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. Det
sista segmentet börjar blinka när cirka 3.0 L
(0.79 US gal, 0.66 Imp.gal) bränsle finns
kvar. Tanka så snart som möjligt.TIPSOm fel avkänns i elkretsen kommer bräns-
lemätarsegmenten att blinka kontinuerligt.
Om detta inträffar, låt en Yamaha-återför-
säljare kontrollera motorcykeln.
1. HastighetsmätareZAUM2014
1
1. Varvräknare
2. Rött fältZAUM2015
1
2
1. BränslemätareZAUM2016
1
UBFGM0M0.book Page 4 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-5
3
MAU87370
VVA-indikator
Den här modellen är utrustad med varierbar
ventilstyrning (VVA) för bra bränsleekonomi
och acceleration på både låga och höga
varvtalsområden. VVA-indikatorn tänds när
VVA-systemet byter till högt varvtalsområ-
de.
MAU87391
Visning av växelläge
Denna display visar vilken växel som ligger
i. Neutralläget visas med “–” samt av indi-
keringslampan för neutralläge.
MAUU2212
MultifunktionsdisplayMulti-funktionsdisplayen är utrustad med
följande:
 en vägmätare (ODO)
 två trippmätare (TRIP 1 och TRIP 2)
 en trippmätare för bränslereserv (TRIP
F)
 en klocka
 en display för momentan bränsleför-
brukning (km/L eller L/100 km)
 en display för genomsnittlig bränsle-
förbrukning (AVE_ _._ km/L eller AVE_
_._ L/100 km)
 en display för genomsnittlig hastighet
(AVE_ _._ km/h)
 en bakgrundsbelyst display (bL-01,
bL-02 eller bL-03)
Tryck på “SELECT” när du vill ändra dis-
playen i följande ordning:
ODO  TRIP 1  TRIP 2  TRIP F 
klocka  km/L eller L/100 km  AVE_ _._
km/L eller AVE_ _._ L/100 km  AVE_ _._
km/h  bakgrundsbelysning (bL-01, bL-02
eller bL-03)  ODO
TIPS Trippmätaren för bränslereserv visas
bara när bränslenivån är låg.
 Tryck på “RESET” för att växla dis-
playen i omvänd ordning.
1. VVA-indikator (varierbar ventilstyrning)ZAUM2017
1
1. Indikeringslampa för neutralläge “ ”
2. Visning för växelläge
1. Multi-funktionsdisplayZAUM2018
2
1
ZAUM2019
1
UBFGM0M0.book Page 5 Tuesday, March 30, 2021 9:19 AM

Instrument och kontrollfunktioner
3-6
3
MAU86890
Vägmätare
Vägmätaren visar hur långt fordonet har
gått.TIPSVägmätaren låser sig vid 999999 och kan
inte återställas.
MAU88050
Trippmätare
Trippmätarna visar hur långt fordonet har
gått efter senaste nollställning.
Ställ in displayen på trippmätaren som du
vill nollställa och tryck på “RESET” tills
trippmätaren nollställs.TIPSTrippmätaren nollställs och börjar om från
början när den når 9999.9.
MAU87600
Trippmätare för bränslereserv
Om det sista segmentet på bränslemätaren
börjar blinka, ändras displayen automatiskt
till att visa trippmätaren för bränslereserv
“TRIP F” och körsträckan börjar räknas från
den punkten.
Tryck på “RESET” tills trippmätaren noll-
ställs om du vill nollställa trippmätaren för
bränslereserv.TIPSOm du inte nollställer trippmätaren för
bränslereserv själv kommer den att nollstäl-
las och försvinna automatiskt från display-
en när du har tankat och kört i 5 km (3 mi).
1. VägmätareZAUM2020
1
1. TripmätareZAUM2021
1
1. Trippmätare för bränslereservZAUM2022
1
UBFGM0M0.book Page 6 Tuesday, March 30, 2021 9:19 AM
