Periodiskt underhåll och justering
6-23
6
MAU23027

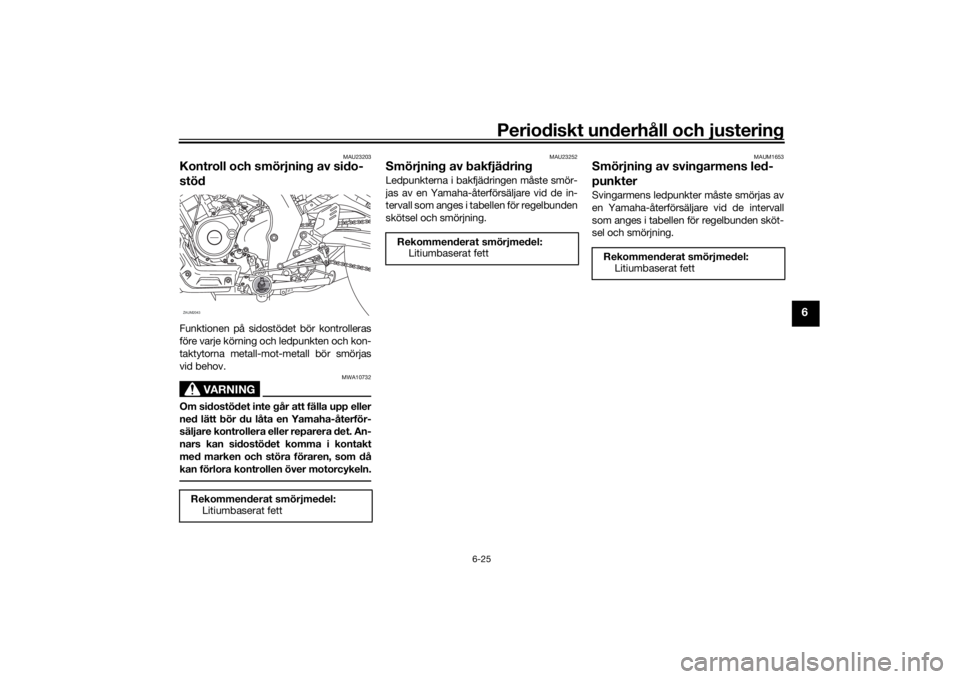

Rengöring och smörjning av
kedjaKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med ett kedjerengö-ringsmedel och en liten mjuk borste.
VIKTIGT: För att inte skada O-ring-
arna får inte kedjan göras ren med
ångtvätt, högtryckstvätt eller
olämpliga lösningsmedel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112] MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja
re kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBFGM0M0.book Page 23 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-24
6
MAU44276

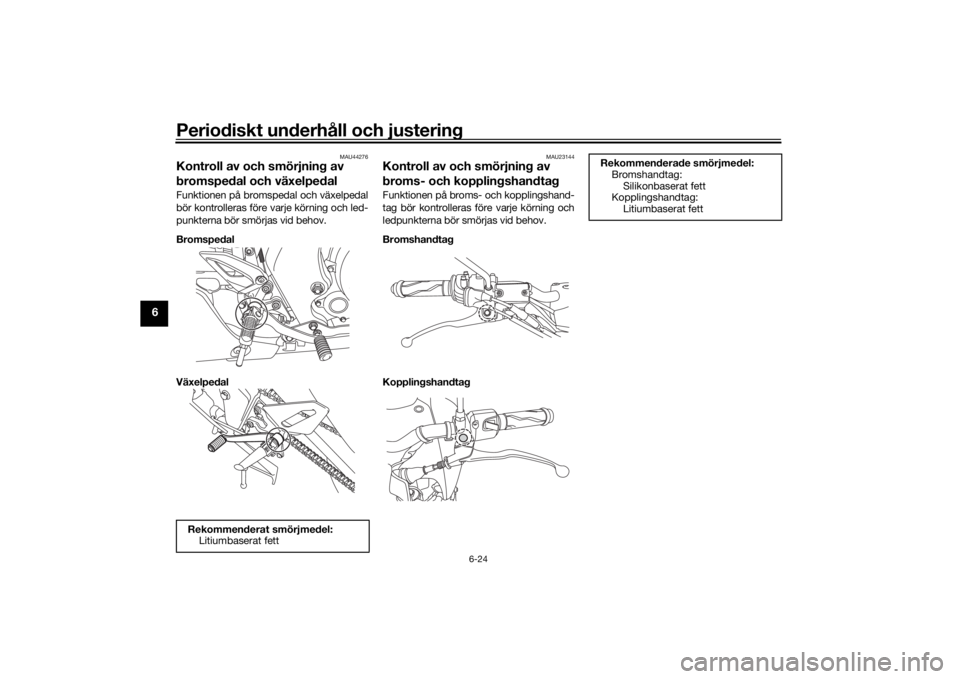

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
UBFGM0M0.book Page 24 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-25
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU23252
Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommenderat smörjmedel: Litiumbaserat fett
ZAUM2043
Rekommenderat smörjmedel:Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBFGM0M0.book Page 25 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-26
6
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel

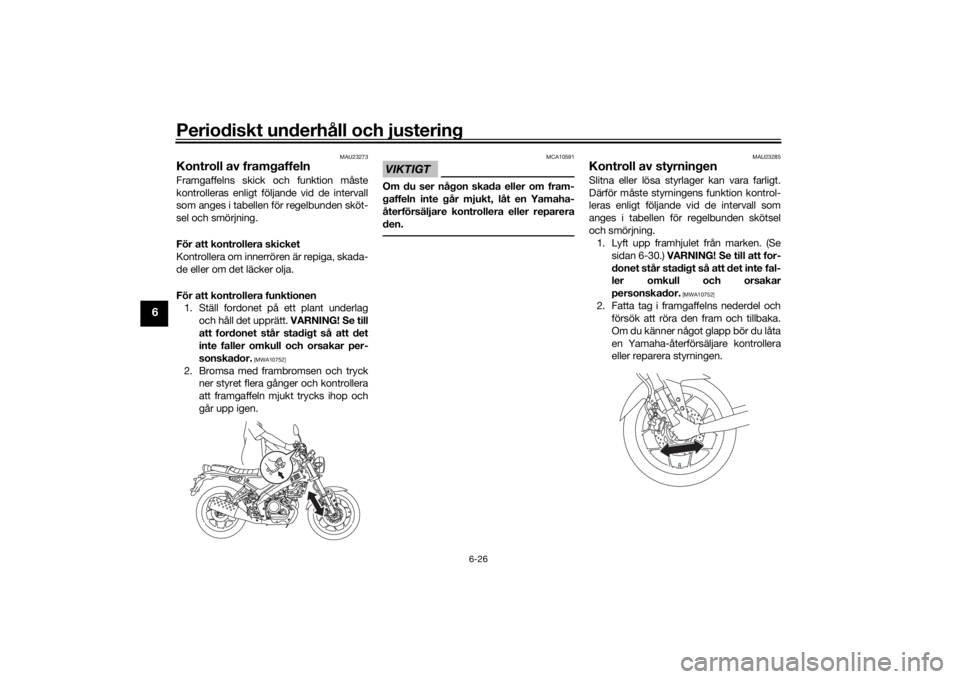

och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-30.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
UBFGM0M0.book Page 26 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-27
6
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU50712
BatteriBatteriet är placerat under sadeln. (Se si-
dan 3-14.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
VIKTIGT
MCA10621
Du får aldrig försöka att ta bort tätningen
i battericellerna eftersom detta kan för-
störa batteriet.För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
1. Batteriets plusledning (röd)
2. Batteri
3. Batteriets minusledning (svart)ZAUM2044
123
UBFGM0M0.book Page 27 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-28
6
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAUB1116

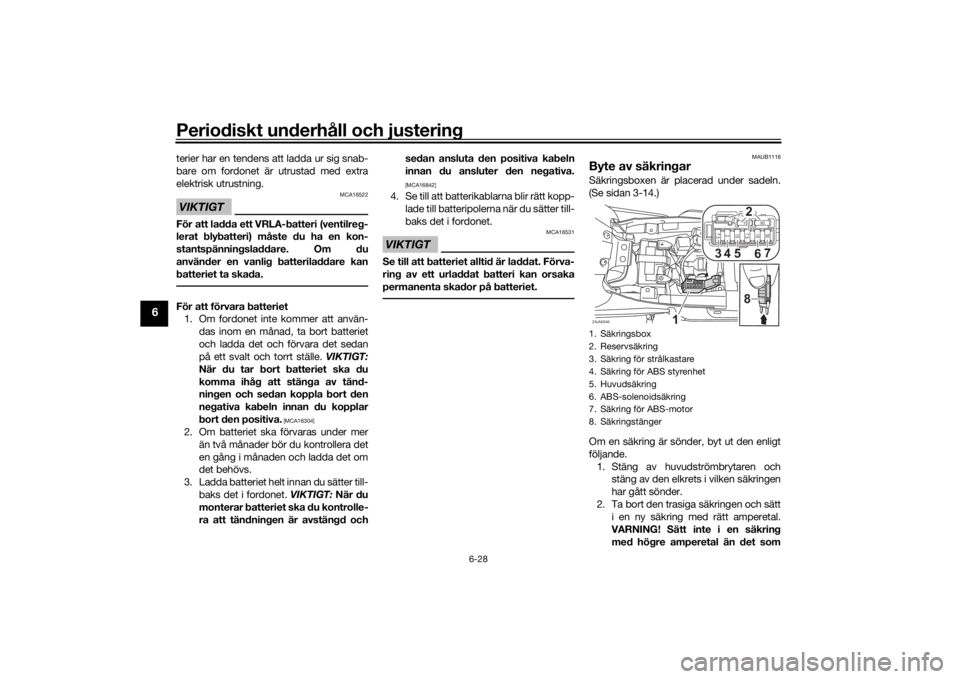

Byte av säkringarSäkringsboxen är placerad under sadeln.
(Se sidan 3-14.)
Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av huvudströmbrytaren och stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som1. Säkringsbox
2. Reservsäkring
3. Säkring för strålkastare
4. Säkring för ABS styrenhet
5. Huvudsäkring
6. ABS-solenoidsäkring
7. Säkring för ABS-motor
8. SäkringstängerZAUM2045
15
7.5
2
15
7
.5
15
3
030
2
1
8
3
4
5
67
2
UBFGM0M0.book Page 28 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-29
6
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå påden elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yama ha-återförsäljare
kontrollera elsystemet.
MAUN2261
FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsälja re kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU24205

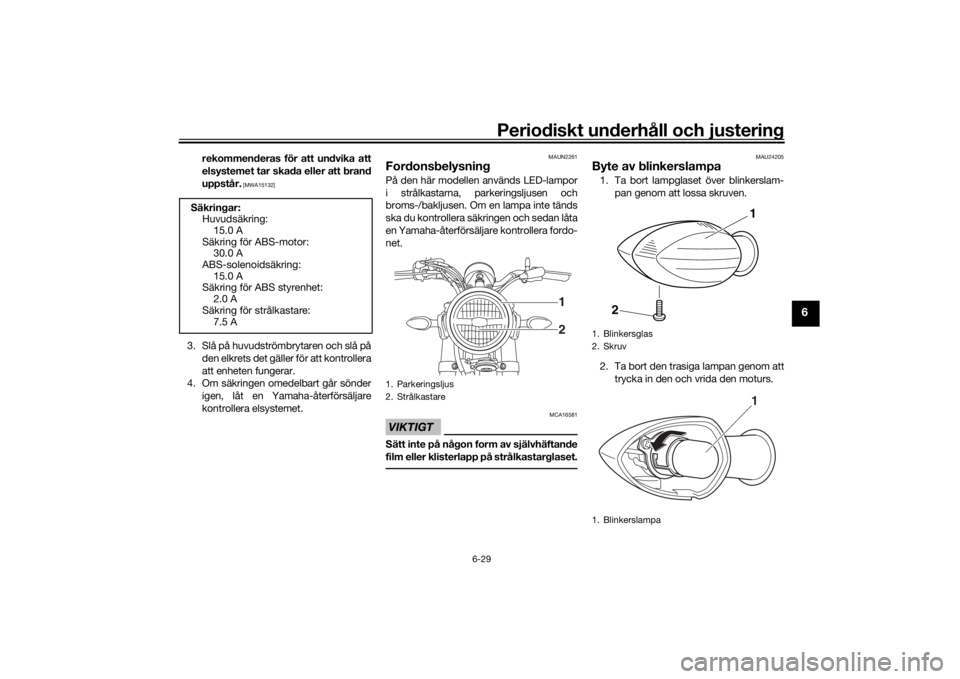

Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
Säkringar:
Huvudsäkring:
15.0 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring: 15.0 A
Säkring för ABS styrenhet:
2.0 A
Säkring för strålkastare: 7.5 A
1. Parkeringsljus
2. Strålkastare
1
2
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
UBFGM0M0.book Page 29 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-30
6
3. Sätt i en ny lampa i sockeln, tryck inden och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192] MAUM3510

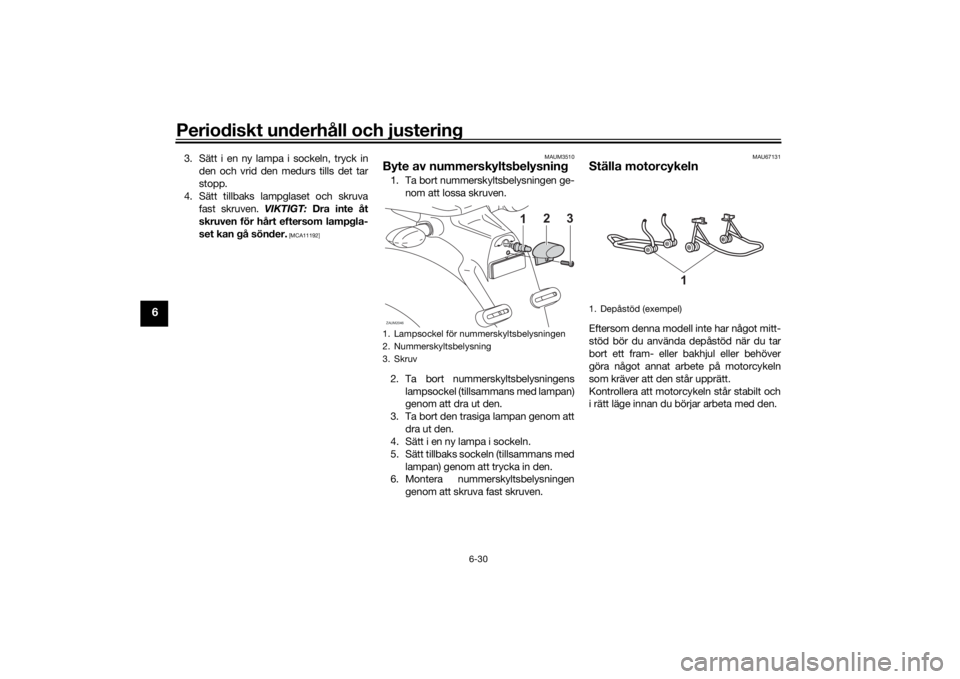

Byte av nummerskyltsbelysning1. Ta bort nummerskyltsbelysningen ge-
nom att lossa skruven.
2. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
6. Montera nummerskyltsbelysningen
genom att skruva fast skruven.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.

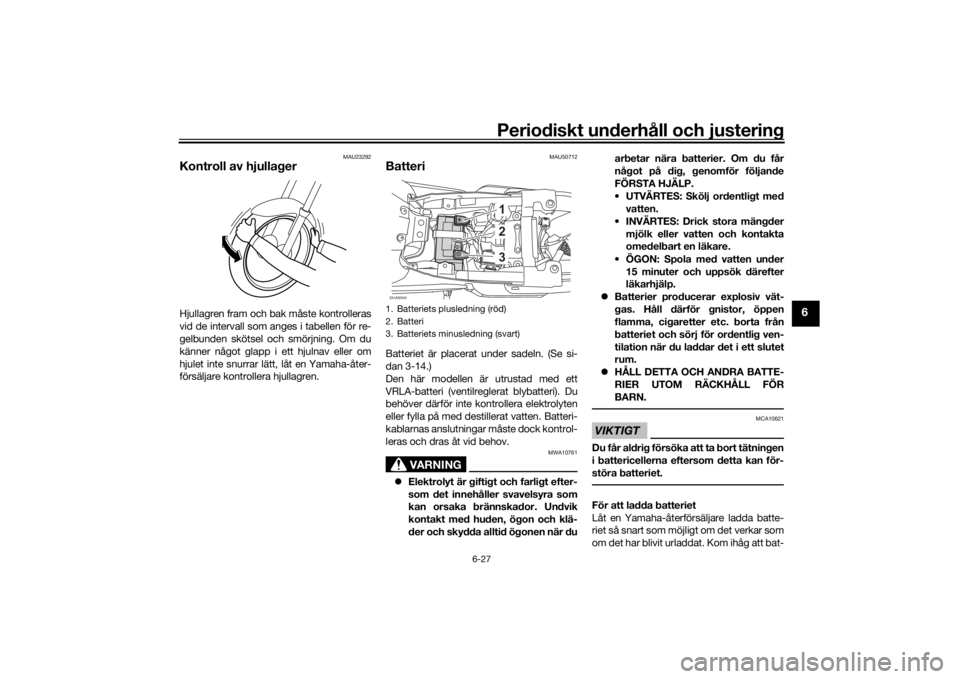

1. Lampsockel för nummerskyltsbelysningen
2. Nummerskyltsbelysning
3. SkruvZAUM2046
1 23
1. Depåstöd (exempel)
1
UBFGM0M0.book Page 30 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-31
6
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Ya maha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
UBFGM0M0.book Page 31 Tuesday, March 30, 2021 9:19 AM

Periodiskt underhåll och justering
6-32
6
MAU86350

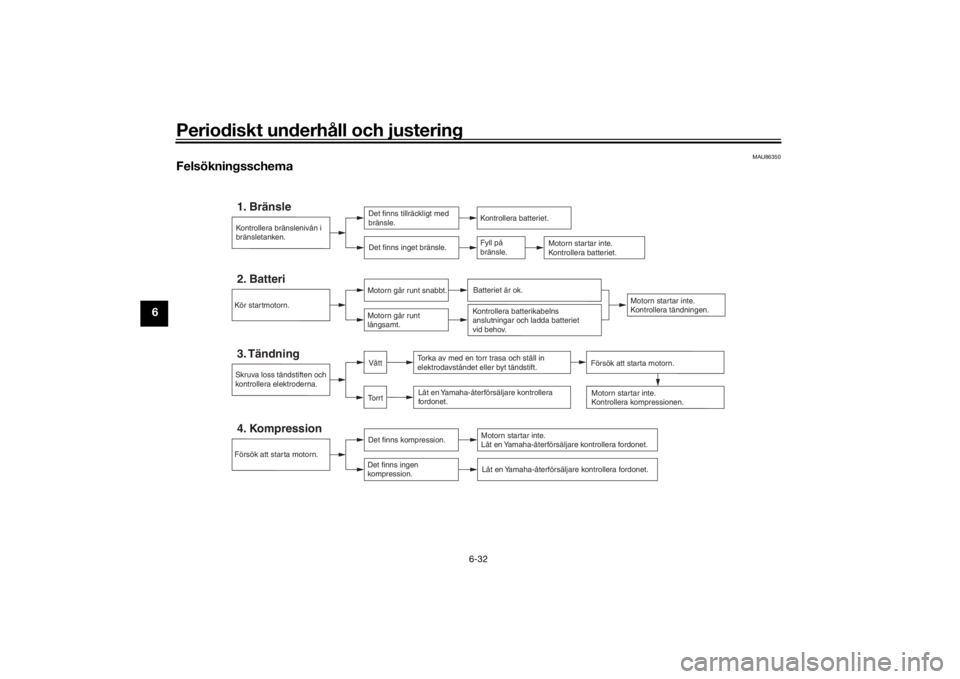

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBFGM0M0.book Page 32 Tuesday, March 30, 2021 9:19 AM
