YAMAHA XSR 125 2021 Instructieboekje (in Dutch)

Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
 Verwijder alle loszittende voorwerpen
van de motorfiets.
 Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
UBFGD0D0.book Page 4 Tuesday, April 6, 2021 1:40 PM

Veiligheidsinformatie
1-5
1
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UBFGD0D0.book Page 5 Tuesday, April 6, 2021 1:40 PM

Beschrijving
2-1
2
DAU10411

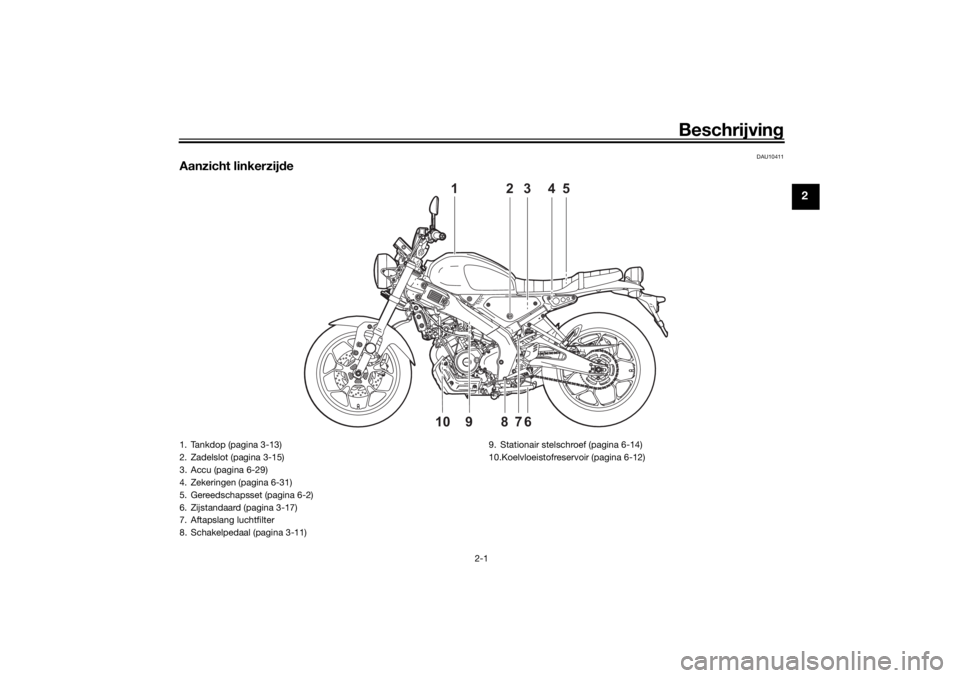

Aanzicht linkerzij de
12345
6789
10
1. Tankdop (pagina 3-13)
2. Zadelslot (pagina 3-15)
3. Accu (pagina 6-29)
4. Zekeringen (pagina 6-31)
5. Gereedschapsset (pagina 6-2)
6. Zijstandaard (pagina 3-17)
7. Aftapslang luchtfilter
8. Schakelpedaal (pagina 3-11) 9. Stationair stelschroef (pagina 6-14)
10.Koelvloeistofreservoir (pagina 6-12)
UBFGD0D0.book Page 1 Tuesday, April 6, 2021 1:40 PM

Beschrijving
2-2
2
DAU10421

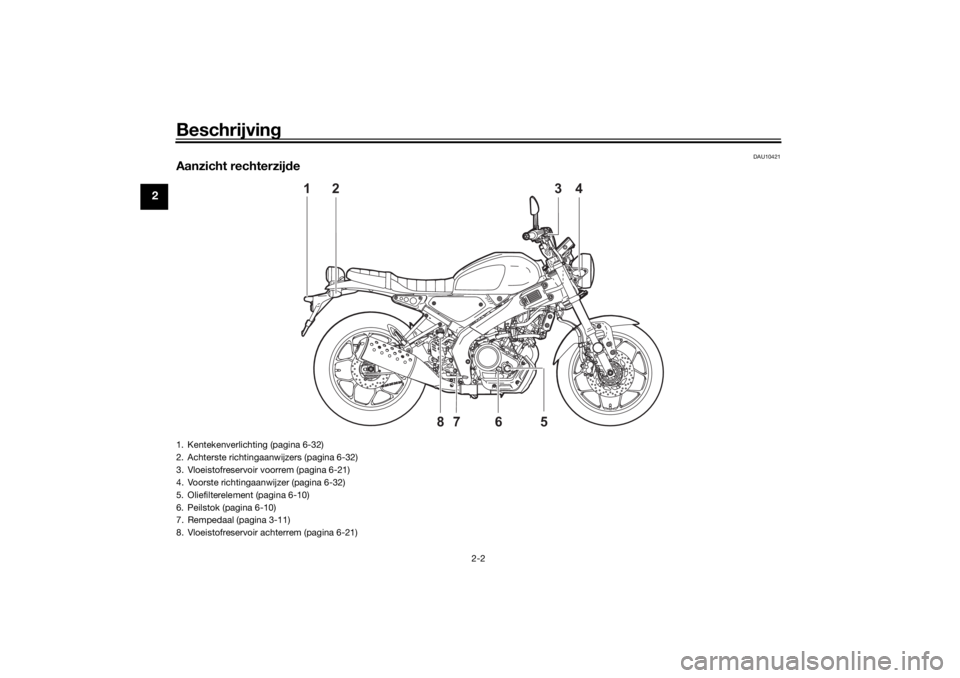

Aanzicht rechterzijde
12 34
5678
1. Kentekenverlichting (pagina 6-32)
2. Achterste richtingaanwijzers (pagina 6-32)
3. Vloeistofreservoir voorrem (pagina 6-21)
4. Voorste richtingaanwijzer (pagina 6-32)
5. Oliefilterelement (pagina 6-10)
6. Peilstok (pagina 6-10)
7. Rempedaal (pagina 3-11)
8. Vloeistofreservoir achterrem (pagina 6-21)UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

Beschrijving
2-3
2
DAU10431

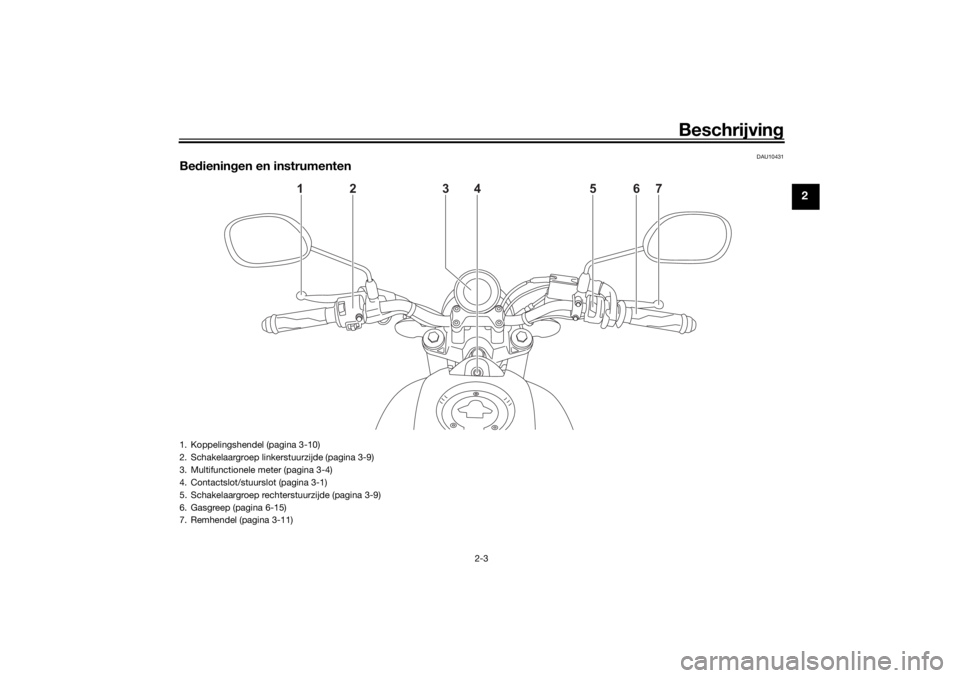

Bedienin gen en instrumenten
12 3
4
5
6
7
1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Multifunctionele meter (pagina 3-4)
4. Contactslot/stuurslot (pagina 3-1)
5. Schakelaargroep rechterstuurzijde (pagina 3-9)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-11)
UBFGD0D0.book Page 3 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAU10462
Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
DAU85050
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.OPMERKING Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
 De koplamp gaat automatisch bran-
den als de motor wordt gestart. 
De koplamp blijft branden totdat de
sleutel naar “OFF” wordt gedraaid,
zelfs als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10696
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen. Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts of links
te draaien.1. Drukken.
2. Draaien.12
UBFGD0D0.book Page 1 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-2
3
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU4939P
Controlelampjes en waarschu-
wing slampjes
DAUM4390
Controlelampje richtin gaanwijzers “ ”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU88300
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU88310
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAUM4410
Waarschuwin gslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 6-36.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.LET OP
DCA10022
Laat de motor niet draaien terwijl d eze
oververhit is.
1. Drukken.
2. Draaien.12
1. ABS-waarschuwingslampje “ ”
2. Controlelampje grootlicht “ ”
3. Waarschuwingslampje koelvloeistoftemperatuur “ ”
4. Storingsindicatielampje “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje richtingaanwijzers “ ”ZAUM2012
1
2
3
4
5
6
UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
DAU88331
Storin gsin dicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine. Vraag
in dat geval een Yamaha dealer het boord-
diagnosesysteem te controleren. Het elek-
trische circuit van het
waarschuwingslampje kan worden gecon-
troleerd door de machinevoeding in te
schakelen. Het lampje moet enkele secon-
den oplichten en dan uitgaan. Als het lamp-
je niet gaat branden wanneer de
machinevoeding wordt ingeschakeld of
blijft branden, vraag dan uw Yamaha dealer
om de machine na te kijken.LET OP
DCA26820
Verlaa g als het MIL b eg int te knipperen
het motortoerental om scha de aan het
uitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem
detecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over- matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
 Probeer niet om de software of de
motorregeleenheid aan te passen.
 Monteer geen elektrische accessoires
die de motorregeling beïnvloeden.
 Gebruik geen aftermarket-accessoi-
res of -onderdelen zoals veringen,
bougies, verstuivers, uitlaatsystemen
etc.
 Wijk niet af van de aandrijflijnspecifi-
caties (ketting, tandwielen, wielen,
banden etc.).
 Breng geen wijzigingen aan in de O2-
sensor, het luchtinlaatsysteem of on-
derdelen van het uitlaatsysteem (kata-
lysatoren of EXUP etc.), en verwijder
deze niet.
 Onderhoud de aandrijfketting goed.
 Zorg dat de banden op de juiste span-
ning blijven.
 Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU88342
ABS-waarschuwin
gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
machine wordt ingeschakeld en uit als met
een snelheid van 10 km/h (6 mi/h) of hoger
wordt gereden.OPMERKINGAls het waarschuwingslampje niet werkt
zoals hierboven beschreven of tijdens het
rijden gaat branden, werkt het ABS moge-
lijk niet correct. Laat de machine zo snel
mogelijk controleren door een Yamaha
dealer.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelhei d van 10 km/h
(6 mi/h) he bt bereikt of als het waar-
schuwing slampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichti g om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
UBFGD0D0.book Page 3 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-4
3
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU87111
Multifunctionele meterDe multifunctionele meter heeft ook een in-
stelmodus voor de achtergrondverlichting.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren- g
en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
DAU89230
De weer gave-eenhe den wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen.
Om de weergave-eenheden te wisselen1. Zet de machine uit.
2. Houd de schakelaar “SEL” ingedrukt en schakel de machine in.
3. Houd de schakelaar “SEL” minstens 5 seconden ingedrukt.
DAU86831
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Aanduiding ingeschakelde versnelling
2. Controlelampje voor variabele klepbedie- ning (VVA)
3. “RESET”-toets
4. Multifunctioneel display
5. Brandstofniveaumeter
6. “SELECT”-toets
7. Snelheidsmeter
8. ToerentellerZAUM2013
1
3
4
5
6
78
2
1. SnelheidsmeterZAUM2014
1
UBFGD0D0.book Page 4 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
DAU87170
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl d e toe-
renteller in de ro de zone wijst.
Ro de zone: 11000 tpm en ho ger
DAU86841
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de brandstoftank aanwe-
zig is. De displaysegmenten van de
brandstofniveaumeter verdwijnen van “F”
(vol) naar “E” (leeg) naarmate het brand-
stofniveau verder daalt. Als er ongeveer
3.0 L (0.79 US gal, 0.66 Imp.gal) brandstof
in de brandstoftank over is, gaat het laatste
segment knipperen. Vul zo snel mogelijk
brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU87370
VVA-in dicator
Dit model is uitgerust met variabele klepbe-
diening (VVA) voor brandstofbesparing en
acceleratie in de lage en hoge versnellin-
gen. Het controlelampje voor variabele
klepbediening (VVA) gaat branden wanneer
het systeem voor variabele klepbediening
naar de hogere versnellingen is gescha-
keld.
1. Toerenteller
2. Rode zoneZAUM2015
1 2
1. BrandstofniveaumeterZAUM2016
1
1. Controlelampje voor variabele klepbedie- ning (VVA)ZAUM2017
1
UBFGD0D0.book Page 5 Tuesday, April 6, 2021 1:40 PM
