YAMAHA XSR 125 2021 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-6
3
DAU87391

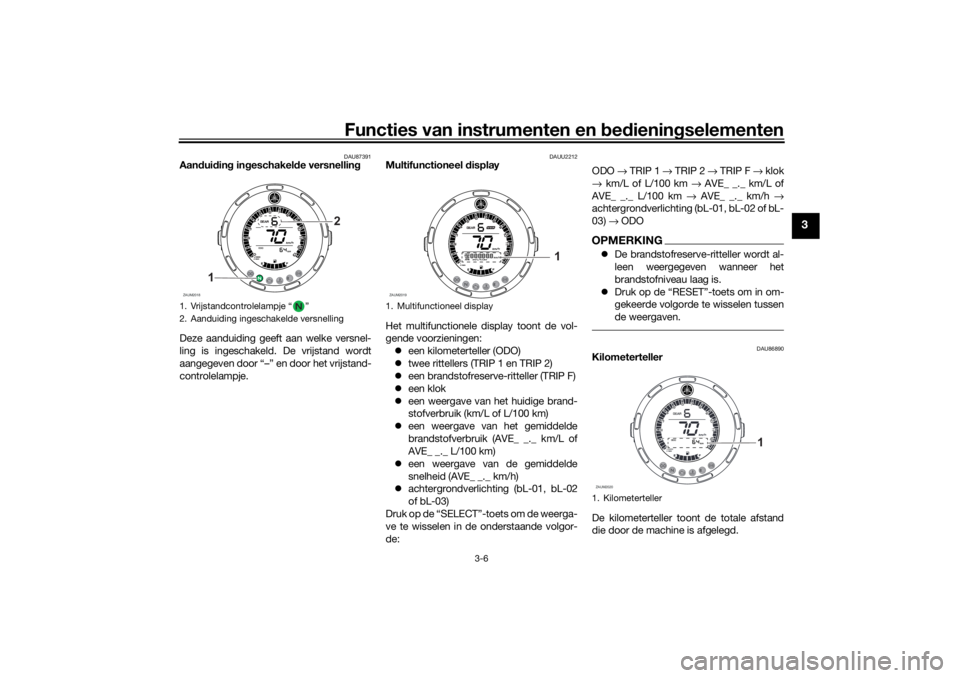

Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje.
DAUU2212
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller (ODO)
 twee rittellers (TRIP 1 en TRIP 2)
 een brandstofreserve-ritteller (TRIP F)
 een klok
 een weergave van het huidige brand-
stofverbruik (km/L of L/100 km)
 een weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L of
AVE_ _._ L/100 km)
 een weergave van de gemiddelde
snelheid (AVE_ _._ km/h)
 achtergrondverlichting (bL-01, bL-02
of bL-03)
Druk op de “SELECT”-toets om de weerga-
ve te wisselen in de onderstaande volgor-
de: ODO
→ TRIP 1 → TRIP 2 → TRIP F → klok
→ km/L of L/100 km → AVE_ _._ km/L of
AVE_ _._ L/100 km → AVE_ _._ km/h →
achtergrondverlichting (bL-01, bL-02 of bL-
03) → ODO
OPMERKING De brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
 Druk op de “RESET”-toets om in om-
gekeerde volgorde te wisselen tussen
de weergaven.
DAU86890
Kilometerteller
De kilometerteller toon t de totale afstand
die door de machine is afgelegd.
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnellingZAUM2018
2
1
1. Multifunctioneel displayZAUM2019
1
1. KilometertellerZAUM2020
1
UBFGD0D0.book Page 6 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
OPMERKINGDe kilometert eller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU88050

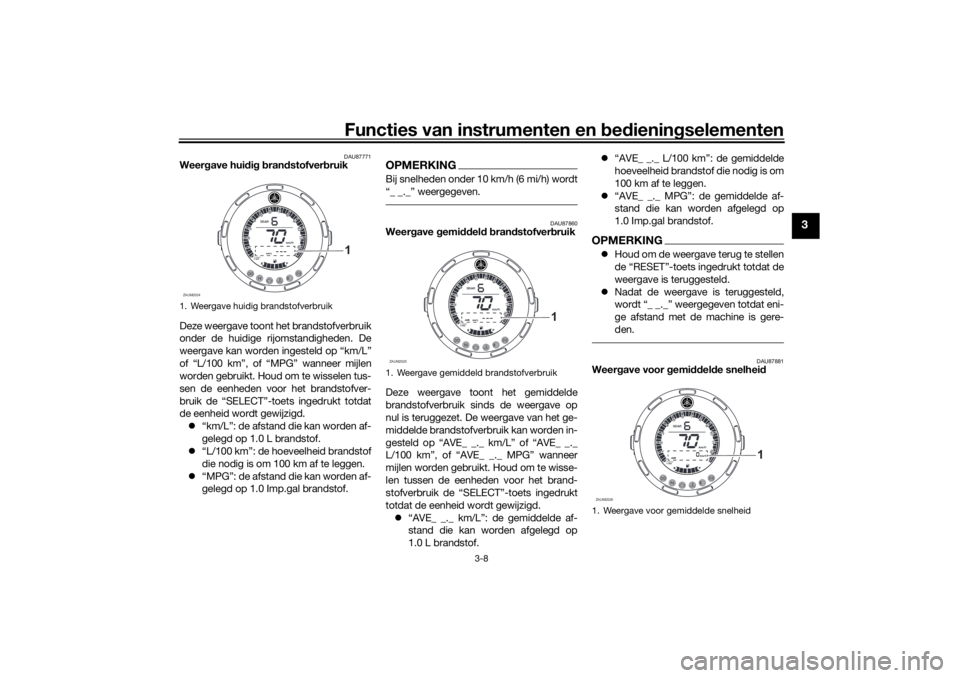

Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de “RESET”-toets ingedrukt totdat de
teller is teruggesteld.OPMERKINGDe rittellers worden te ruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU87600
Bran dstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de “RESET”-toets ingedrukt
totdat de teller is teruggesteld.OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km
(3 mi) hebt gereden.
DAUN2661
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Druk op de toets “SELECT” om de weergave te wisselen naar de klok.
2. Houd de “SELECT”-toets ingedrukt totdat de urenaanduiding begint te
knipperen.
3. Gebruik de “RESET”-toets om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding begint te knipperen.
5. Gebruik de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets om de in- stelling te bevestigen.
1. RittellerZAUM2021
1
1. Brandstofreserve-rittellerZAUM2022
1
1. KlokZAUM2023
1
UBFGD0D0.book Page 7 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
DAU87771

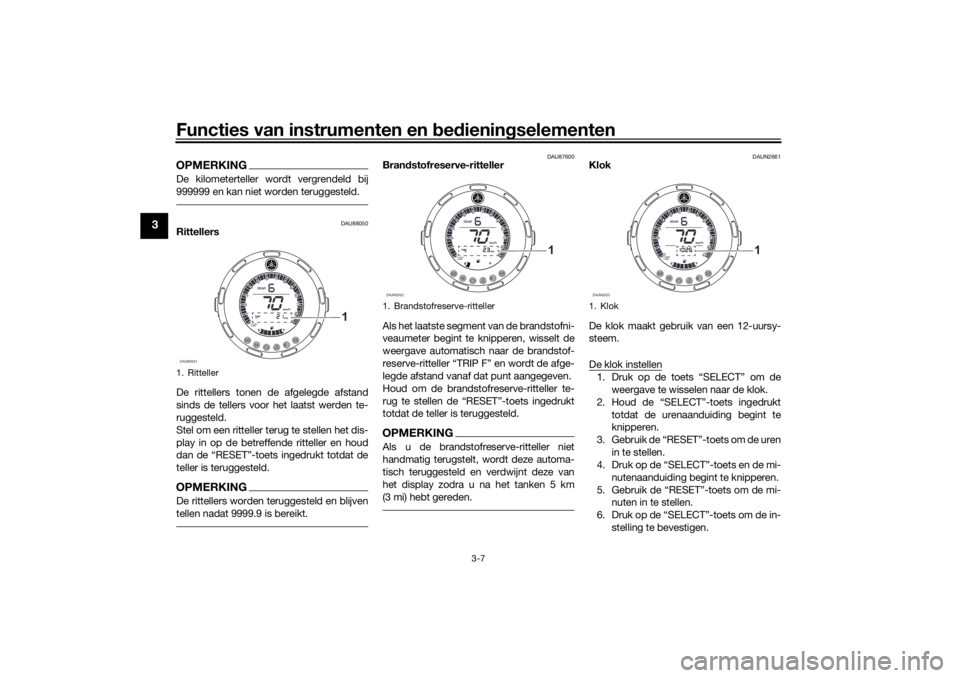

Weer gave hui dig b ran dstofver bruik
Deze weergave toont het brandstofverbruik
onder de huidige rijomstandigheden. De
weergave kan worden ingesteld op “km/L”
of “L/100 km”, of “MPG” wanneer mijlen
worden gebruikt. Houd om te wisselen tus-
sen de eenheden voor het brandstofver-
bruik de “SELECT”-toets ingedrukt totdat
de eenheid wordt gewijzigd.  “km/L”: de afstand die kan worden af-
gelegd op 1.0 L brandstof.
 “L/100 km”: de hoeveelheid brandstof
die nodig is om 100 km af te leggen.
 “MPG”: de afstand die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
DAU87860
Weer gave gemi ddel d b ran dstofverb ruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. De weergave van het ge-
middelde brandstofverbruik kan worden in-
gesteld op “AVE_ _._ km/L” of “AVE_ _._
L/100 km”, of “AVE_ _._ MPG” wanneer
mijlen worden gebruikt. Houd om te wisse-
len tussen de eenheden voor het brand-
stofverbruik de “SELECT”-toets ingedrukt
totdat de eenheid wordt gewijzigd.  “AVE_ _._ km/L”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 L brandstof. 
“AVE_ _._ L/100 km”: de gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen.
 “AVE_ _._ MPG”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKINGHoud om de weergave terug te stellen
de “RESET”-toets ingedrukt totdat de
weergave is teruggesteld.
 Nadat de weergave is teruggesteld,
wordt “_ _._” weergegeven totdat eni-
ge afstand met de machine is gere-
den.
DAU87881
Weer gave voor g emiddel de snelhei d
1. Weergave huidig brandstofverbruikZAUM2024
1
1. Weergave gemiddeld brandstofverbruikZAUM2025
1
1. Weergave voor gemiddelde snelheidZAUM2026
1
UBFGD0D0.book Page 8 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
Deze weergave toont de gemiddelde snel-
heid sinds de weergave voor het laatst
werd teruggesteld.
Houd om de weergave voor gemiddelde
snelheid terug te stellen de toets “RESET”
ingedrukt totdat de terugstelling plaats-
vindt.
DAUN2691

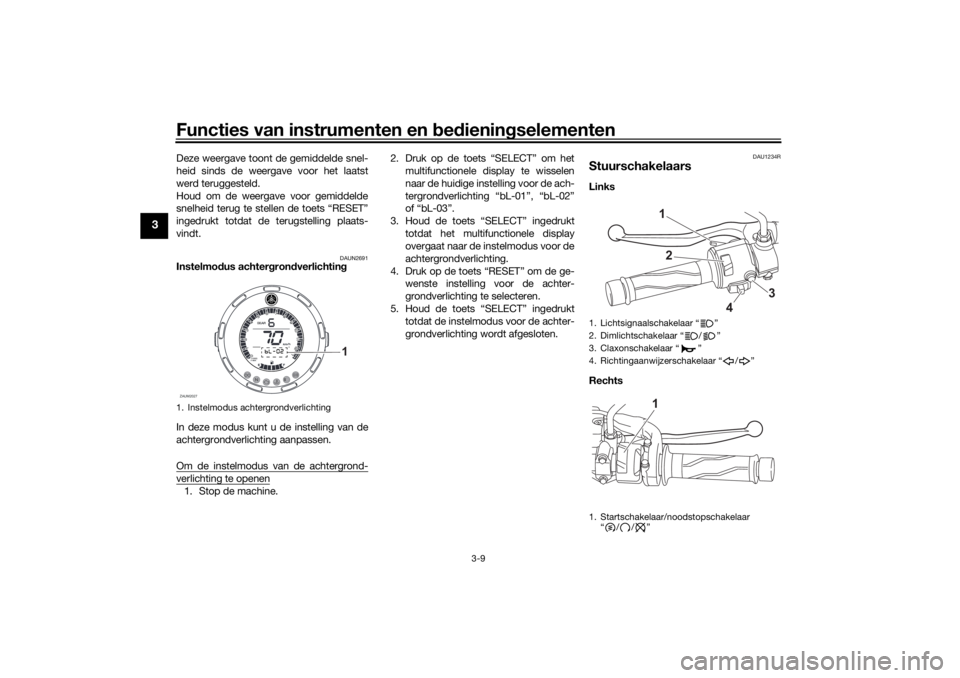

Instelmo dus achter gron dverlichtin g
In deze modus kunt u de instelling van de
achtergrondverlichting aanpassen.
Om de instelmodus van de achtergrond-verlichting te openen1. Stop de machine. 2. Druk op de toets “SELECT” om het
multifunctionele display te wisselen
naar de huidige instelling voor de ach-
tergrondverlichting “bL-01”, “bL-02”
of “bL-03”.
3. Houd de toets “SELECT” ingedrukt totdat het multifunctionele display
overgaat naar de instelmodus voor de
achtergrondverlichting.
4. Druk op de toets “RESET” om de ge- wenste instelling voor de achter-
grondverlichting te selecteren.
5. Houd de toets “SELECT” ingedrukt totdat de instelmodus voor de achter-
grondverlichting wordt afgesloten.
DAU1234R
StuurschakelaarsLinks
Rechts
1. Instelmodus achtergrondverlichtingZAUM2027
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Claxonschakelaar “ ”
4. Richtingaanwijzerschakelaar “ / ”
1. Startschakelaar/noodstopschakelaar “//”
12
3
4
1
UBFGD0D0.book Page 9 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-10
3
DAU12352
Lichtsi gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12402
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68271
Startschakelaar/noo dstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-2 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12823
Koppelin gshend elTrek om de aandrijflijn te ontkoppelen van
de motor, bijvoorbeeld om te schakelen, de
koppelingshendel in. Laat de hendel los om
de koppeling te laten aangrijpen, zodat ver-
mogen wordt overgebracht op het achter-
wiel.OPMERKINGVoor soepel schakelen moet de hendel snel
worden ingetrokken en langzaam worden
losgelaten. (Zie pagina 5-3.)1. Koppelingshendel1
UBFGD0D0.book Page 10 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-11
3
DAU12876

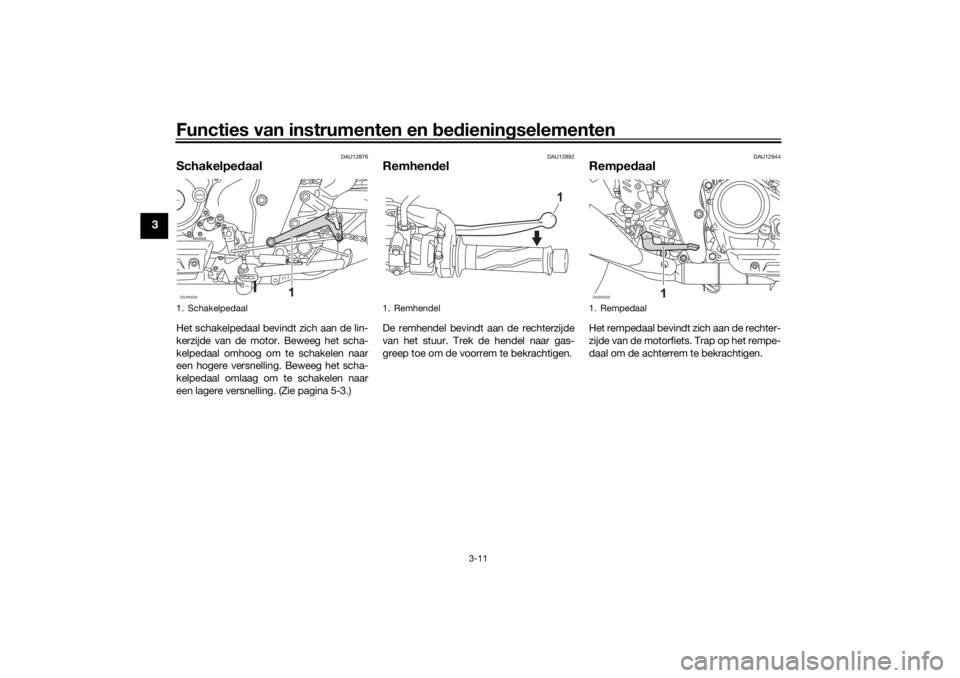

Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het scha-
kelpedaal omhoog om te schakelen naar
een hogere versnelling. Beweeg het scha-
kelpedaal omlaag om te schakelen naar
een lagere versnelling. (Zie pagina 5-3.)
DAU12892
RemhendelDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. SchakelpedaalZAUM2028
1. Remhendel
1
1. RempedaalZAUM2029
UBFGD0D0.book Page 11 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-12
3
DAU63041
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remweg en.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en de machine een
rijsnelheid bereikt van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.

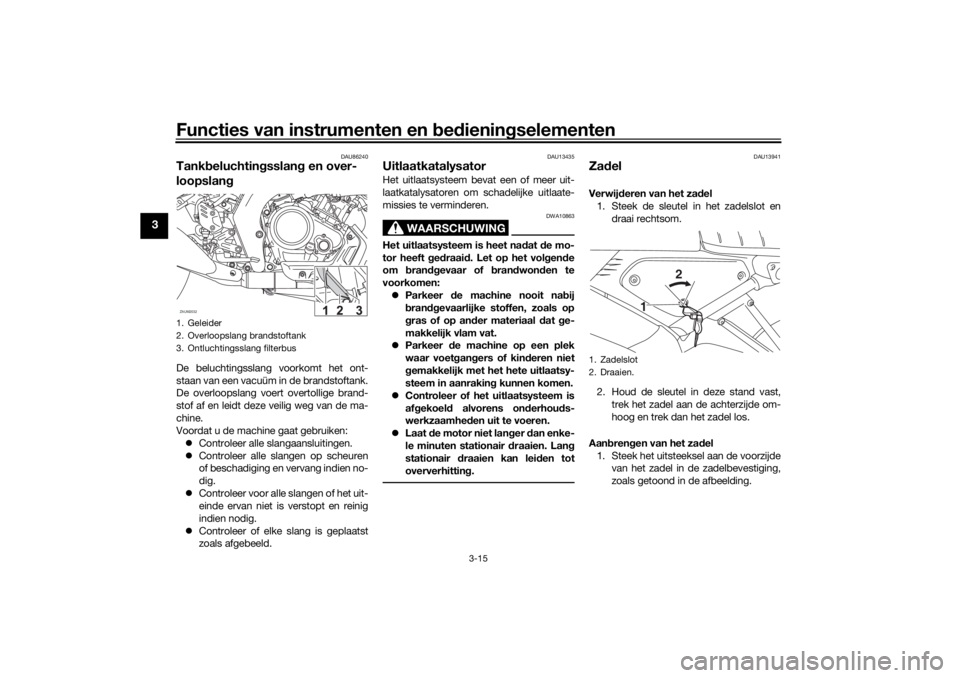

1. Opneemring voorwielsensor
2. Voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensorZAUM2030ZAUM2031
UBFGD0D0.book Page 12 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
DAU13077

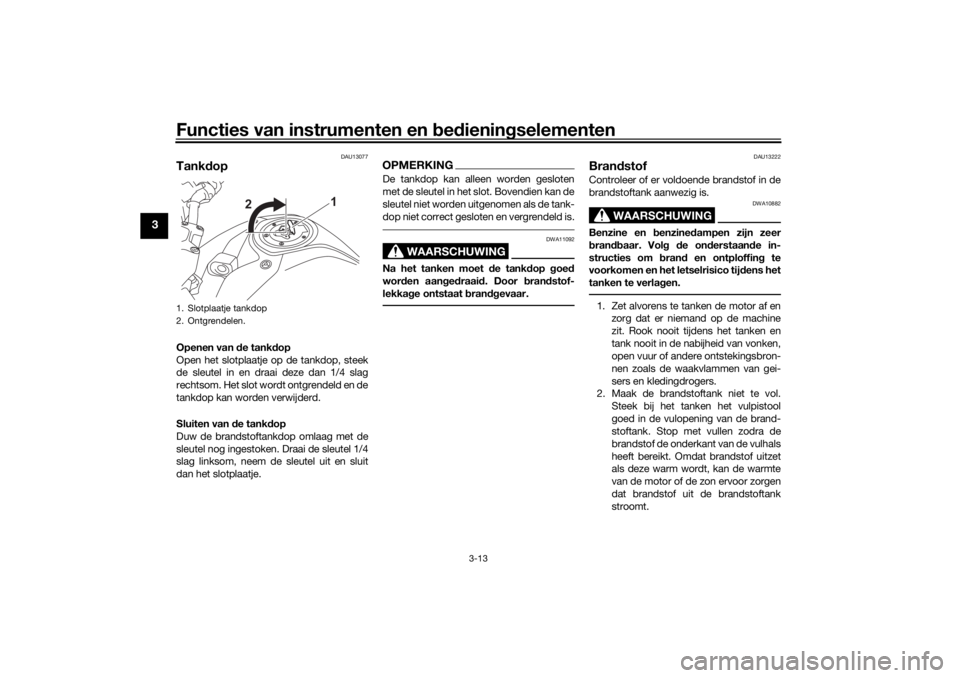

Tank dopOpenen van d e tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in en draai deze dan 1/4 slag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Sluiten van d e tankdop
Duw de brandstoftankdop omlaag met de
sleutel nog ingestoken. Draai de sleutel 1/4
slag linksom, neem de sleutel uit en sluit
dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet d e tankdop goe d
wor den aan ged raai d. Door bran dstof-
lekka ge ontstaat bran dgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
UBFGD0D0.book Page 13 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-14
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in nad at u ben-
zine heeft in geslikt, veel b enzinedamp
heeft in gea dem d of benzine in uw o gen
heeft gekreg en. Als benzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kle din g aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.

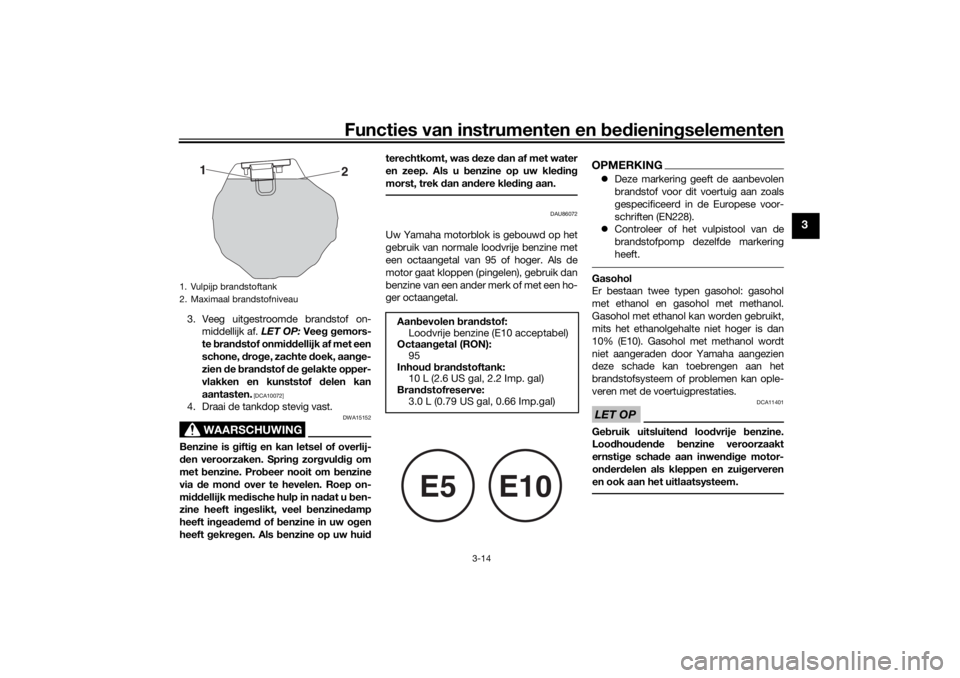

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1 2
Aanbevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
95
Inhou d b ran dstoftank:
10 L (2.6 US gal, 2.2 Imp. gal)
Bran dstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UBFGD0D0.book Page 14 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
DAU86240
Tank beluchtin gsslan g en over-
loopslan gDe beluchtingsslang voorkomt het ont-
staan van een vacuüm in de brandstoftank.
De overloopslang voert overtollige brand-
stof af en leidt deze veilig weg van de ma-
chine.
Voordat u de machine gaat gebruiken:
 Controleer alle slangaansluitingen.
 Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
 Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
 Controleer of elke slang is geplaatst
zoals afgebeeld.
DAU13435
UitlaatkatalysatorHet uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:  Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
DAU13941
Za delVerwij deren van het za del
1. Steek de sleutel in het zadelslot en draai rechtsom.
2. Houd de sleutel in deze stand vast, trek het zadel aan de achterzijde om-
hoog en trek dan het zadel los.
Aan bren gen van het za del
1. Steek het uitsteeksel aan de voorzijde van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.
1. Geleider
2. Overloopslang brandstoftank
3. Ontluchtingsslang filterbusZAUM2032
1. Zadelslot
2. Draaien.
2
1
UBFGD0D0.book Page 15 Tuesday, April 6, 2021 1:40 PM
