YAMAHA XSR 125 2021 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-10
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU36113
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.

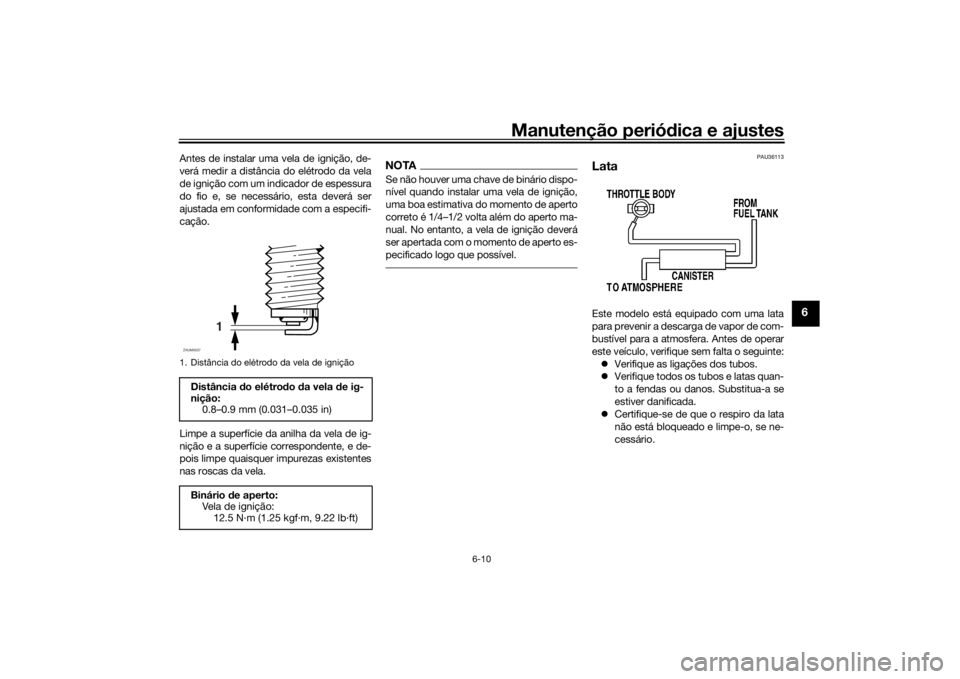

1. Distância do elétrodo da vela de igniçãoDistância do elétro do da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UBFGP0P0.book Page 10 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-11
6
PAUM2584
Óleo do motor e elemento d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.
PRECAUÇÃO: Não utilize o veículo
até ter a certeza de que o nível de
óleo d o motor é suficiente.
[PCA10012]
NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.
Mu dança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo) 1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e a cavilha de drenagem juntamente
com o anel de vedação em O, a mola
de compressão e o coador de óleo do
motor, para drenar o óleo do cárter.
PRECAUÇÃO: Quando retirar a ca-
vilha de drenagem de óleo d o mo-
tor, o anel de ved ação em O, a mola
d e compressão e o coa dor de óleo
cairão. Tenha cui dad o para não
per der estas peças.
[PCA11002]

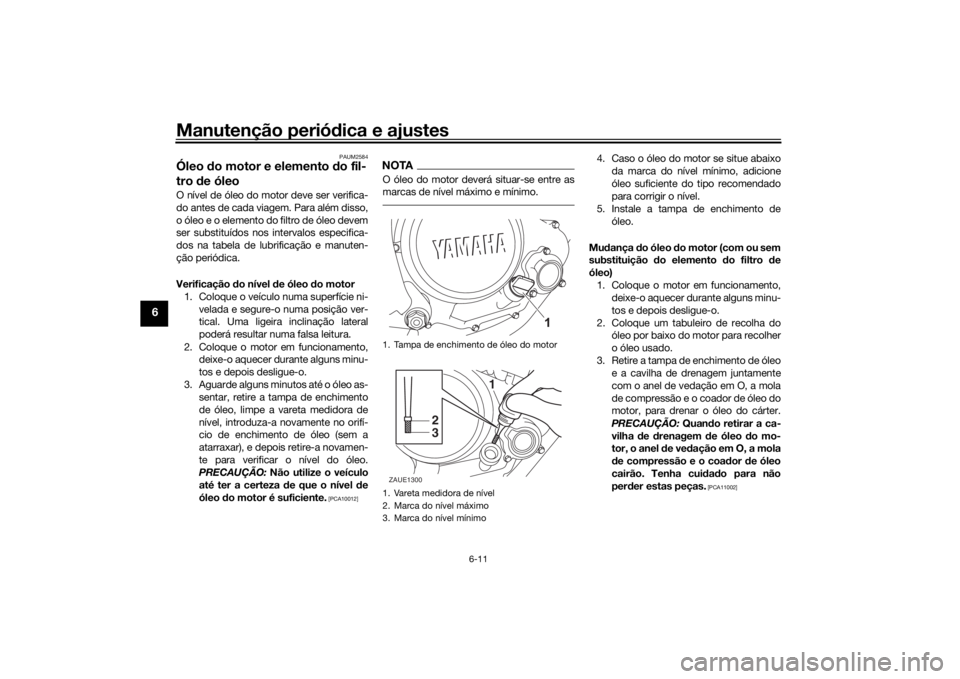

1. Tampa de enchimento de óleo do motor
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
ZAUE1300
UBFGP0P0.book Page 11 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-12
6
4. Limpe o coador de óleo do motor com
solvente.NOTAIgnore os passos 5–7 se não desejar subs-
tituir o elemento do filtro de óleo.5. Retire a cobertura do elemento do fil-tro de óleo, retirando as respetivas ca-
vilhas. 6. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
7. Instale a cobertura do elemento do fil- tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o coador de óleo do motor, amola de compressão, o anel de veda-
ção em O e a cavilha de drenagem de
óleo do motor e aperte-a em confor-
midade com o binário especificado.
PRECAUÇÃO: Antes de instalar a
cavilha de drenagem de óleo d o
motor, não se esqueça de instalar o
anel de ve dação em O, a mola de
compressão e o coa dor de óleo nas
respetivas posições.
[PCA10422]
9. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.

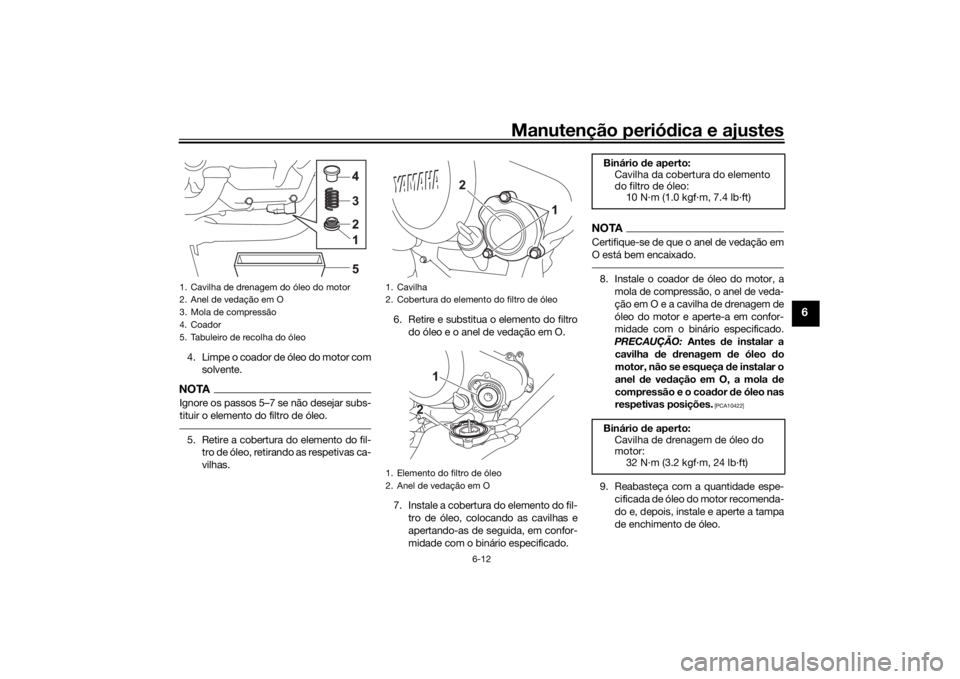

1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Mola de compressão
4. Coador
5. Tabuleiro de recolha do óleo
1. Cavilha
2. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
Binário d e aperto:
Cavilha da cobertura do elemento
do filtro de óleo: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Binário d e aperto:
Cavilha de drenagem de óleo do
motor: 32 N·m (3.2 kgf·m, 24 lb·ft)
UBFGP0P0.book Page 12 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-13
6
PRECAUÇÃO
PCA11621
 Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especifica da. Para além disso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
11. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
Líqui do refrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU80890
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada.
2. Retire a carenagem A. (Consulte a pá- gina 6-9.)
Óleo
do motor recomen dad o:
Consulte a página 8-1.
Quantid ad e de óleo:
Mudança de óleo: 0.85 L (0.90 US qt, 0.75 Imp.qt)
Com remoção do filtro de óleo: 0.95 L (1.00 US qt, 0.84 Imp.qt)Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiador (incluindo todas as vias): 0.49 L (0.52 US qt, 0.43 Imp.qt)
UBFGP0P0.book Page 13 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-14
6
3. Mantenha o veículo numa posição
vertical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.4. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Se o refrigerante estiver na marca denível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
6. Adicione líquido refrigerante até à
marca do nível máximo e instale a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líqui do refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso contrário o sistema d
e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquid o refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será re duzi da.
[PCA10473]
7. Monte a carenagem.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382]

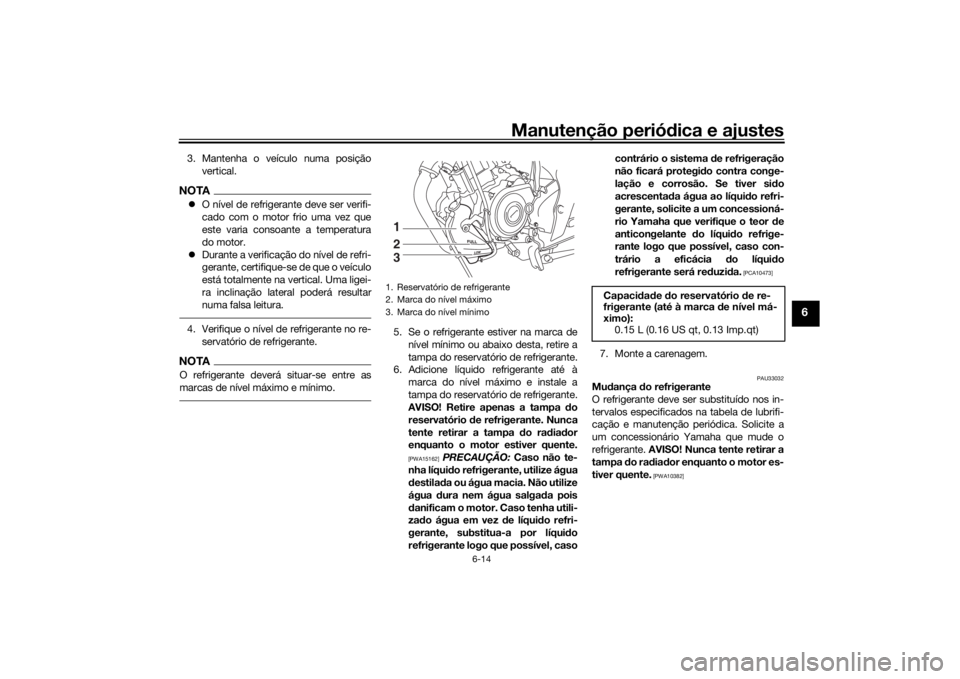

1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo2
3 1
Capaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo):
0.15 L (0.16 US qt, 0.13 Imp.qt)
UBFGP0P0.book Page 14 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-15
6
PAUM2391
Substituição do elemento d o fil-
tro de ar e limpeza do tubo de
inspeçãoO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário que substitua
o elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas. Além
disso, o tubo de inspeção do filtro de ar
deve ser frequentemente verificado e, se
necessário, limpo.
Para limpar o tubo de inspeção do filtro
d e ar
1. Verifique se o tubo no lado da caixa do filtro de ar apresenta sujidade ou
água acumuladas. 2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
PAU34302
Ajuste da veloci dad e de ralenti
d o motorA velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor
e, se necessário, regule-a em conformida-
de com as especificações rodando o para-
fuso ajustador do ralenti. Para aumentar a
velocidade de ralenti do motor, rode o pa-
rafuso na direção (a). Para reduzir a veloci-
dade de ralenti do motor, rode o parafuso
na direção (b).
1. Tubo de inspeção do filtro de arZAUM2036
1
1. Parafuso ajustador do ralenti
1
(b)
(a)
UBFGP0P0.book Page 15 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-16
6
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respetivo ajuste.
PAU48434
Ajuste da folga do punho d o ace-
lera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, ajuste-a
como se segue.NOTAA velocidade de ralenti do motor deve ser
devidamente ajustada antes de verificar e
ajustar a folga do punho do acelerador.1. Faça deslizar a cobertura de borracha
para trás.
2. Desaperte a contraporca. 3. Para aumentar a folga do punho do
acelerador, rode a porca ajustadora
na direção (a). Para reduzir a folga do
punho do acelerador, rode a porca
ajustadora na direção (b).
4. Aperte a contraporca e, depois, faça deslizar a cobertura de borracha para
a posição original.
Ve l o c i
dad e de ralenti do motor:

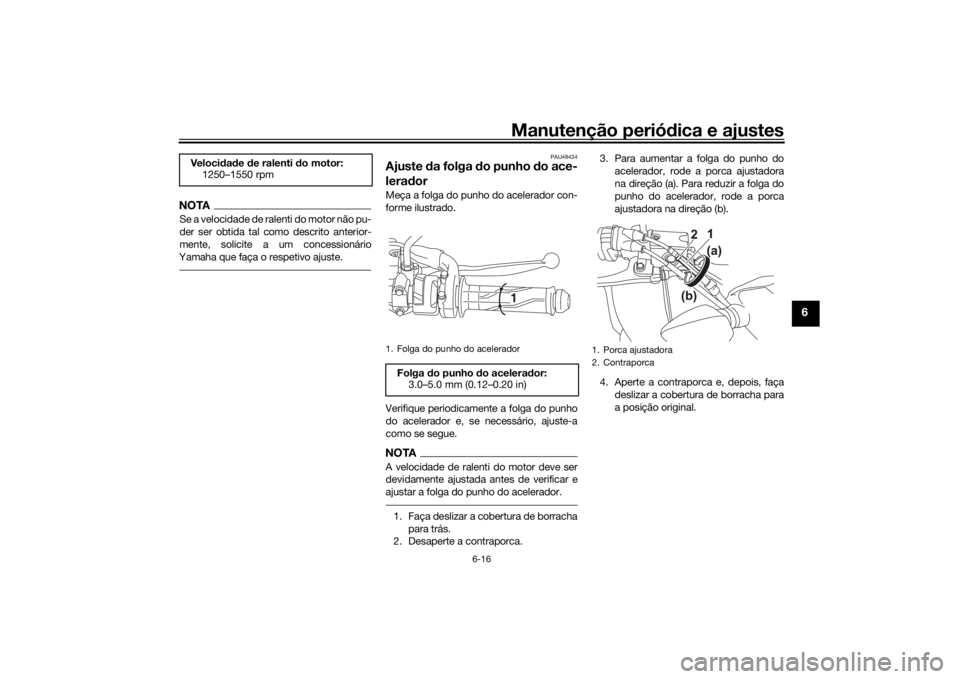

1250–1550 rpm1. Folga do punho do acelerador
Folga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
1. Porca ajustadora
2. Contraporca
UBFGP0P0.book Page 16 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-17
6
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU69761
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar d os pneus deve ser
verifica da e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
180 kPa (1.80 kgf/cm2, 26 psi)
Tr a s e i r o : 200 kPa (2.00 kgf/cm2, 29 psi)
2 pessoas: Dianteiro:180 kPa (1.80 kgf/cm2, 26 psi)
Tr a s e i r o : 225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima:
Ve í c u l o :190 kg (420 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
UBFGP0P0.book Page 17 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-18
6
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mod elo; caso con-
trário, as características de con dução
d o veículo po dem ser d iferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.

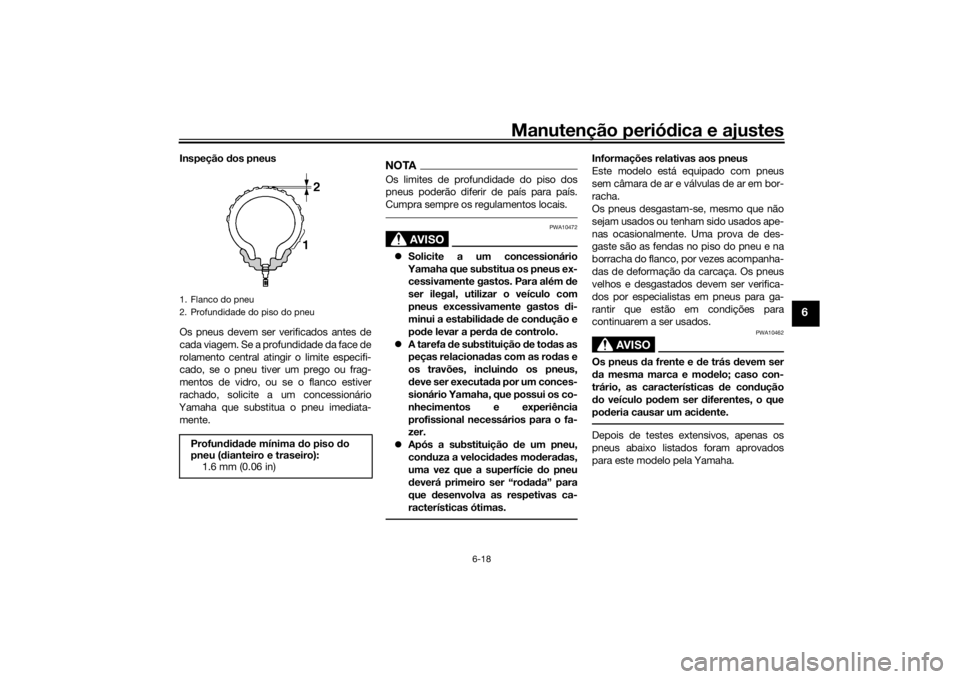

1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UBFGP0P0.book Page 18 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-19
6
PAU21963
Ro das de ligaPara maximizar o de sempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.  Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22047
Ajuste da folga da alavanca da
embraiagem Meça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
1. Deslize a cobertura de borracha para trás na alavanca da embraiagem.
2. Desaperte a contraporca.
Pneu
dianteiro:
Ta m a n h o :
110/70-17 M/C 54S
Fabricante/modelo: IRC/TRAIL WINNER GP-211F
Pneu traseiro: Ta m a n h o :140/70-17 M/C 66S

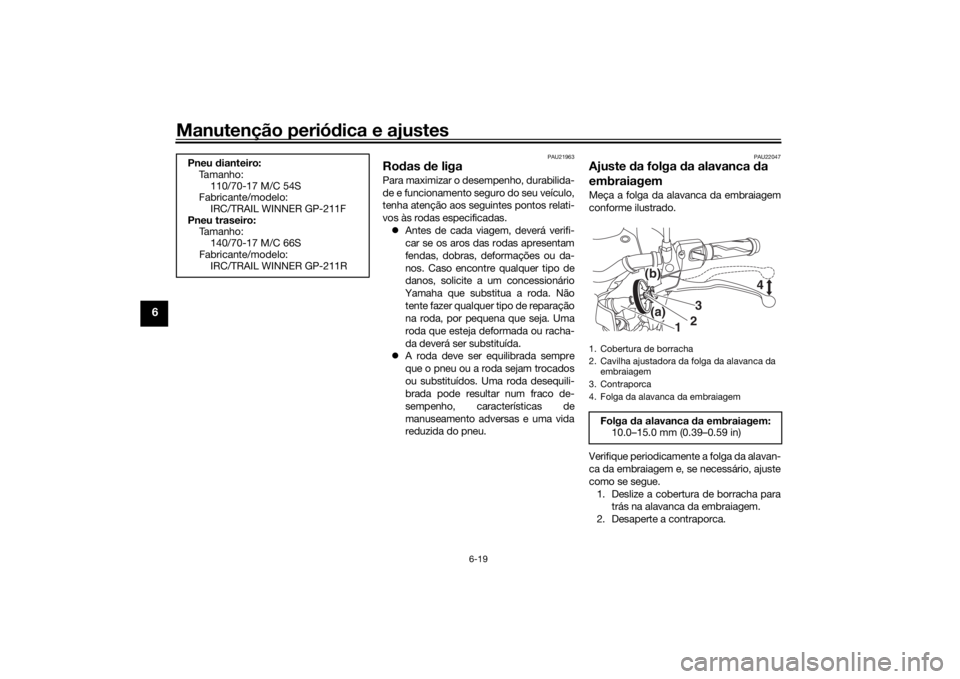

Fabricante/modelo: IRC/TRAIL WINNER GP-211R1. Cobertura de borracha
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Contraporca
4. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
4
1 2
(a)
(b)
3
UBFGP0P0.book Page 19 Tuesday, April 6, 2021 1:12 PM
