Funzioni degli strumenti e dei comandi
3-6
3
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
un tachimetro
un contagiri
un indicatore livello carburante
un econometro
un display della marcia innestata
un display multifunzioneNOTAEccetto quando si passa alla modalità
di comando della luminosità o alla vi-
sualizzazione dell’orologio digitale,
ruotare la chiave su “ON” prima di uti-
lizzare i tasti d’impostazione inferiore
e superiore.
Per il Regno Unito: per commutare il
tachimetro e il display multifunzione
tra chilometri e miglia, impostare il di-
splay multifunzione sulla modalità to-
talizzatore contachilometri o su unamodalità contachilometri parziale e
premere il tasto d’impostazione infe-
riore per tre secondi.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 10000 giri/min. e oltre
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (serbatoio pieno) verso la lettera
“E” (serbatoio vuoto). Quando l’ultimo seg-
mento e la cornice iniziano a lampeggiare,
eseguire il rifornimento al più presto possi-
bile.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico del serbatoio carburante, i
segmenti del livello carburante, la cornice

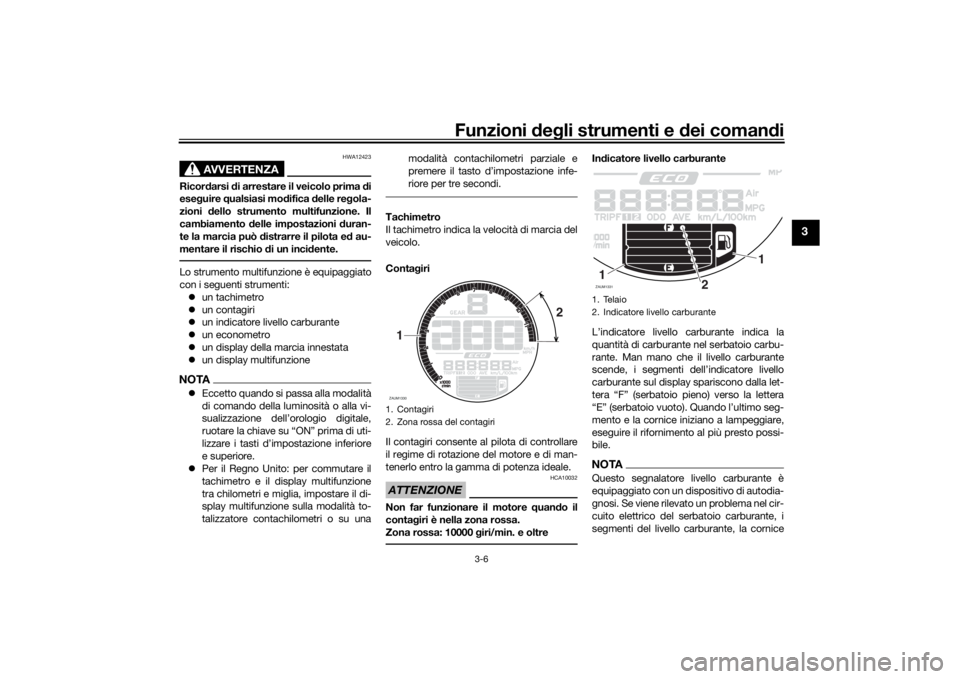

1. Contagiri
2. Zona rossa del contagiriZAUM133012
1. Telaio
2. Indicatore livello carburanteZAUM1331
1
1
2
UB34H0H0.book Page 6 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-7
3
e “ ” lampeggeranno ripetutamente. In tal
caso, far controllare il veicolo da un con-
cessionario Yamaha.Indicatore Eco
Questo indicatore si accende quando si
guida il veicolo in modo ecologico, riducen-
do il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
Viaggiare a una velocità costante.
Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata da
“–” e dalla spia marcia in folle.
Display multifunzioneIl display multifunzione è equipaggiato con
i seguenti strumenti:
un totalizzatore contachilometri
due contachilometri parziali
un contachilometri parziale riserva
carburante
un display del consumo istantaneo di
carburante
un display del consumo medio carbu-
rante
un display della temperatura liquido
refrigerante
un display della temperatura aria
un orologio digitale
una modalità di comando della lumi-
nosità
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
NOTAIl totalizzatore contachilometri si bloc-
cherà a 999999 e non potrà essere az-
zerato.
Il contachilometri parziale si reimpo-
sterà a 0 e continuerà il conteggio
dopo aver raggiunto 9999.9.

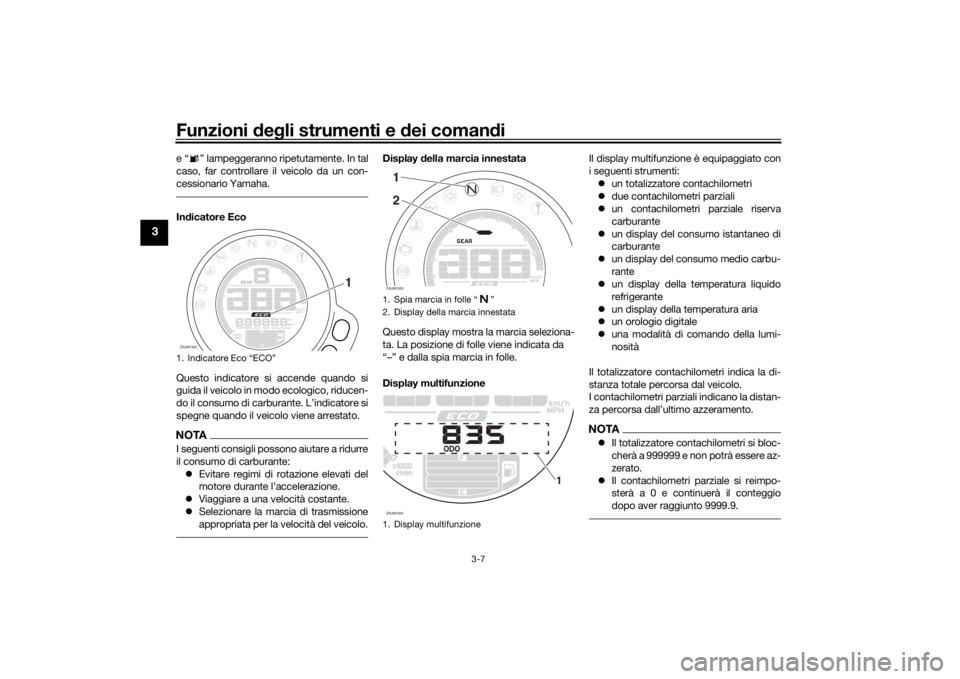

1. Indicatore Eco “ECO”ZAUM1332
1
1. Spia marcia in folle

Funzioni degli strumenti e dei comandi
3-8
3
Premere il tasto d’impostazione inferiore
per alternare la visualizzazione dei display
totalizzatore contachilometri “ODO”, con-
tachilometri parziali “TRIP 1” e “TRIP 2”,
consumo istantaneo di carburante “km/L”
o “L/100 km”, consumo medio di carburan-
te “AVE_ _._ km/L” o “AVE_ _._ L/100 km”,
temperatura liquido refrigerante “_ _ °C”,
temperatura ambiente “Air_ _ °C” e orolo-
gio digitale “_ _:_ _” nell’ordine seguente:
ODO → TRIP 1 → TRIP 2 → km/L o
L/100 km → AVE_ _._ km/L o AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → Clock _
_ :_ _ → ODO
Per il Regno Unito:
Premere il tasto d’impostazione inferiore
per alternare la visualizzazione dei display
totalizzatore contachilometri “ODO”, con-
tachilometri parziali “TRIP 1” e “TRIP 2”,
consumo istantaneo di carburante “km/L”,
“L/100 km” o “MPG”, consumo medio di
carburante “AVE_ _._ km/L”, “AVE_ _._
L/100 km” o “AVE_ _._ MPG”, temperatura
liquido refrigerante “_ _ °C”, temperatura
ambiente “Air_ _ °C” e orologio digitale
“_ _:_ _” nell’ordine seguente:ODO → TRIP 1 → TRIP 2 → km/L,
L/100 km o MPG → AVE_ _._ km/L, AVE_
_._ L/100 km o AVE_ _._ MPG → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO
NOTAPremere il tasto d’impostazione supe-
riore per alternare la visualizzazione
dei display in ordine inverso.
I display di contachilometri parziale ri-
serva carburante e codici di errore si
attivano automaticamente, mentre si
accede separatamente alla modalità
di comando della luminosità.Se il segmento inferiore e la cornice dell’in-
dicatore livello carburante iniziano a lam-
peggiare, il display passa automaticamente
alla modalità contachilometri parziale riser-
va carburante “TRIP F” e inizia a conteggia-
re la distanza percorsa a partire da quel
momento. In tal caso, premere il tasto d’im-
postazione inferiore per alternare sul di-
splay le varie modalità di contachilometri
parziale, totalizzatore contachilometri e
consumo carburante nell’ordine seguente:TRIP F → km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO →
TRIP 1 → TRIP 2 → TRIP F
Per il Regno Unito:
TRIP F → km/L, L/100 km o MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km o AVE_
_._ MPG → _ _ °C → Air_ _ °C → Clock _
_:_ _ → ODO → TRIP 1 → TRIP 2 → TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto d’imposta-
zione inferiore, quindi premere il tasto d’im-
postazione superiore per un secondo.
Se non si azzera manualmente il contachi-
lometri parziale riserva carburante, si azze-
ra automaticamente e compare dal display
dopo aver fatto rifornimento e percorso
5 km (3 mi).
UB34H0H0.book Page 8 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-9
3
Consumo istantaneo carburante
Si può impostare il display del consumo
istantaneo di carburante su “km/L” o
“L/100 km”; oppure, per il Regno Unito,
“MPG” o “km/L” o “L/100 km”.
“km/L”: la distanza percorribile con
1.0 L di carburante nelle condizioni di
marcia attuali.
“L/100 km”: la quantità di carburante
necessaria per percorrere 100 km nel-
le condizioni di marcia attuali.
“MPG”: la distanza percorribile con
1.0 Imp.gal di carburante nelle condi-
zioni di marcia attuali.
Per alternare le impostazioni di visualizza-
zione del consumo istantaneo di carburan-
te, premere il tasto d’impostazione inferiore
per due secondi.
NOTASe si marcia a velocità inferiori a 20 km/h
Consumo medio carburante
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il display del consumo medio di carburante
si può impostare su “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” oppure “AVE_ _._
MPG” (per il Regno Unito).
“AVE_ _._ km/L”: la distanza media
percorribile con 1.0 L di carburante.
“AVE_ _._ L/100 km”: la quantità me-
dia di carburante necessaria per pre-
correre 100 km.“AVE_ _._ MPG”: la distanza media
percorribile con 1.0 Imp.gal di carbu-
rante.
Per alternare le impostazioni di visualizza-
zione del consumo medio di carburante,
premere il tasto d’impostazione inferiore
per due secondi.
Per azzerare il consumo medio di carburan-
te, premere il tasto d’impostazione superio-
re per un secondo.
NOTA

quando il veicolo ha percorso 1 km (0.6 mi).Temperatura del liquido refrigerante

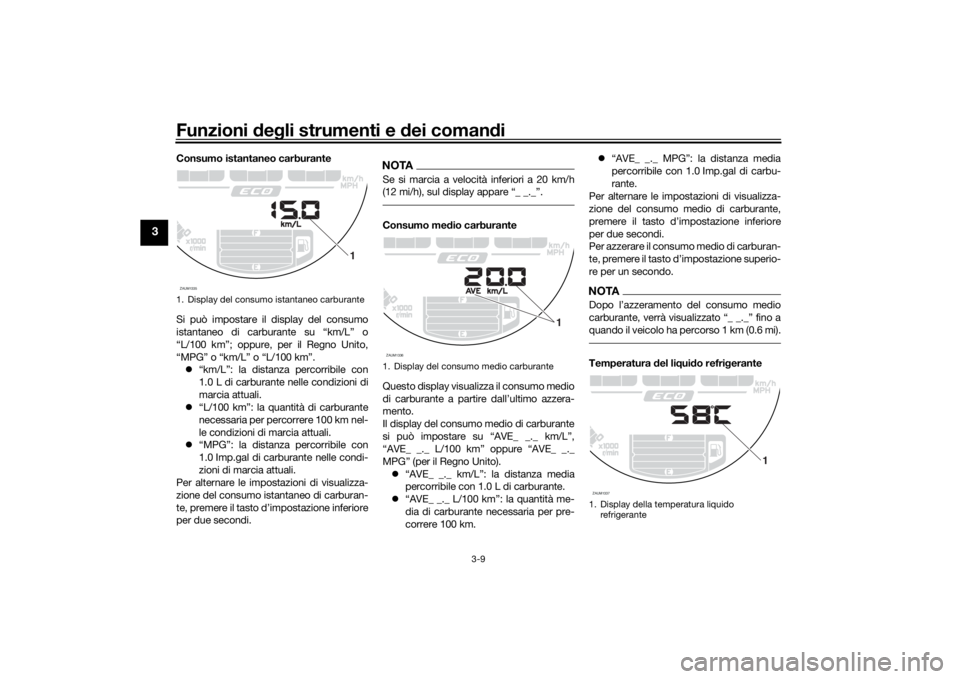

1. Display del consumo istantaneo carburanteZAUM1335
1
1. Display del consumo medio carburanteZAUM1336
1
1. Display della temperatura liquido
refrigeranteZAUM1337
1
UB34H0H0.book Page 9 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-10
3
Questo display mostra la temperatura liqui-
do refrigerante da 40 °C a 116 °C con incre-
menti di 1 °C.
Se il messaggio “HI” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-40.)NOTAQuando la temperatura liquido refrige-
rante scende sotto i 40 °C, viene vi-
sualizzato “Lo”.
La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.Temperatura ariaQuesto display mostra la temperatura aria
da –9 °C a 99 °C con incrementi di 1 °C. La
temperatura visualizzata può scostarsi dal-
la temperatura ambiente effettiva.
NOTAQuando la temperatura aria è inferiore
a –9 °C, viene visualizzato “Lo”.
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a 20 km/h [12.5 mi/h]) o se ci
si ferma a semafori, passaggi a livello,
ecc.Orologio digitaleL’orologio digitale visualizza l’ora nel for-
mato 12 ore. Anche quando la chiave non è
posizionata su “ON”, è possibile visualizza-
re l’orologio digitale per 10 secondi pre-
mendo il tasto d’impostazione inferiore.
Per regolare l’orologio digitale
1. Girare la chiave su “ON”.
2. Premere contemporaneamente il ta-
sto d’impostazione inferiore e supe-
riore per due secondi e le cifre dell’ora
inizieranno a lampeggiare.
3. Premere il tasto d’impostazione supe-
riore per regolare le ore.
4. Premere il tasto d’impostazione infe-
riore e le cifre dei minuti inizieranno a
lampeggiare.
5. Premere il tasto d’impostazione supe-
riore per regolare i minuti.
6. Premere il tasto d’impostazione infe-
riore per confermare le regolazioni e
avviare l’orologio digitale.NOTAQuando si impostano le ore e i minuti,
premere brevemente il tasto d’impo-
stazione superiore per aumentare il
valore di un incremento alla volta, op-
pure tenere premuto il tasto per au-
mentare il valore con un incremento
continuo.

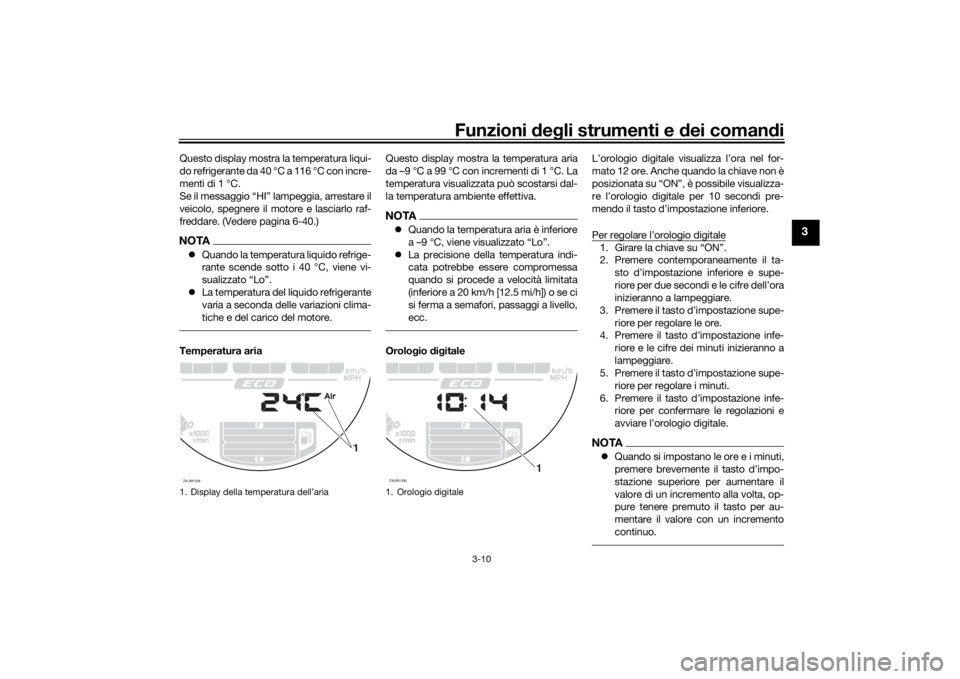

1. Display della temperatura dell’ariaZAUM1338
1
1. Orologio digitaleZAUM1339
1
UB34H0H0.book Page 10 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-11
3
Comando della luminosità
È possibile regolare il livello di luminosità
del pannello strumento multifunzione per
adattarla alle preferenze del conducente.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto
d’impostazione inferiore.
3. Girare la chiave su “ON” e continuare
a premere il tasto d’impostazione infe-
riore fino a quando il display non pas-
sa alla modalità di comando della
luminosità.
4. Premere il tasto d’impostazione supe-
riore per regolare il livello di luminosi-
tà.5. Premere il tasto d’impostazione infe-
riore per confermare il livello selezio-
nato di luminosità ed uscire dalla
modalità di comando della luminosità.
NOTASono disponibili 6 regolazioni per il livello di
luminosità.
HAU1234H

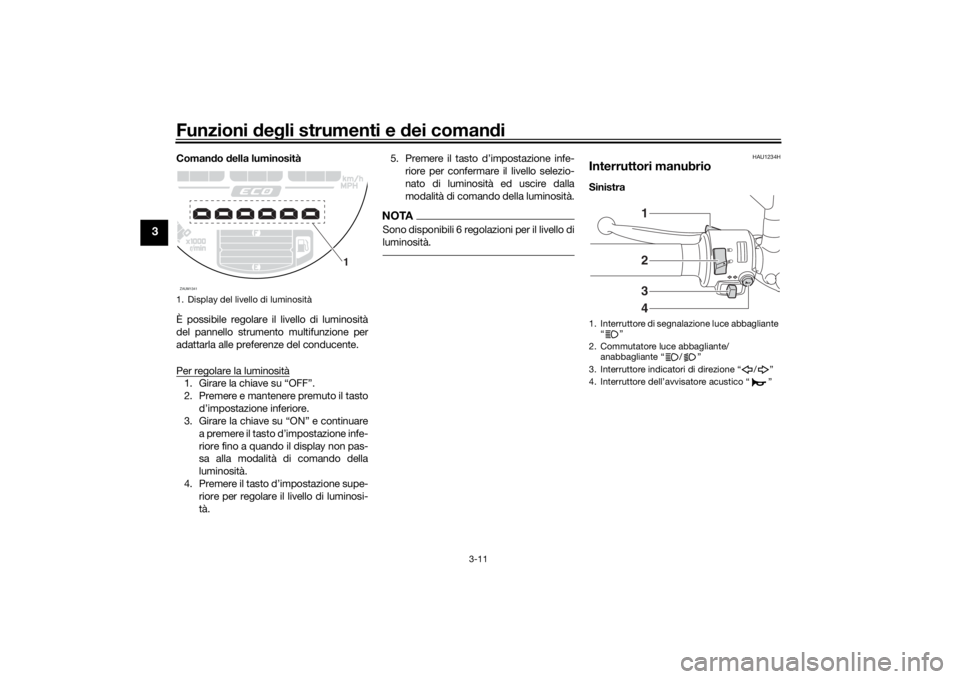

Interruttori manubrioSinistra
1. Display del livello di luminositàZAUM1341
1
1. Interruttore di segnalazione luce abbagliante

Funzioni degli strumenti e dei comandi
3-12
3
Destra
HAU12351
Interruttore di segnalazione luce
abbagliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54212
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU12735
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore avviamento/arresto motore
“//”
2. Interruttore luci d’emergenza “ ”
12
UB34H0H0.book Page 12 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-13
3
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-22.)
HAU12872
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.

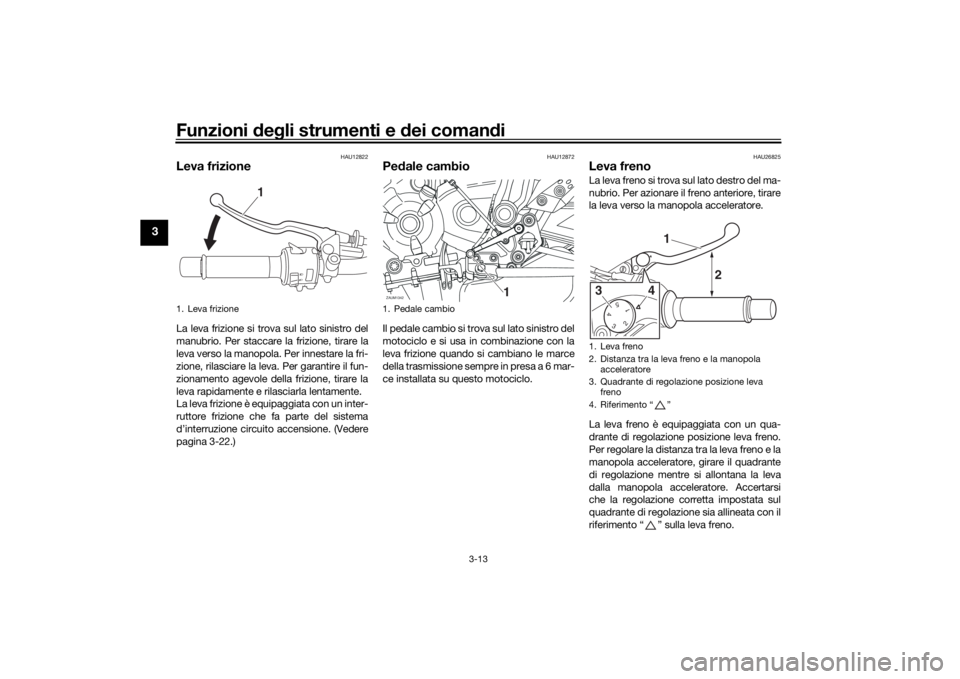

1. Leva frizione
1
1. Pedale cambioZAUM1342
1
1. Leva freno
2. Distanza tra la leva freno e la manopola
acceleratore
3. Quadrante di regolazione posizione leva
freno
4. Riferimento Ž
543
21
1
2
4 3
UB34H0H0.book Page 13 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-14
3
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU63040
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.
Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.

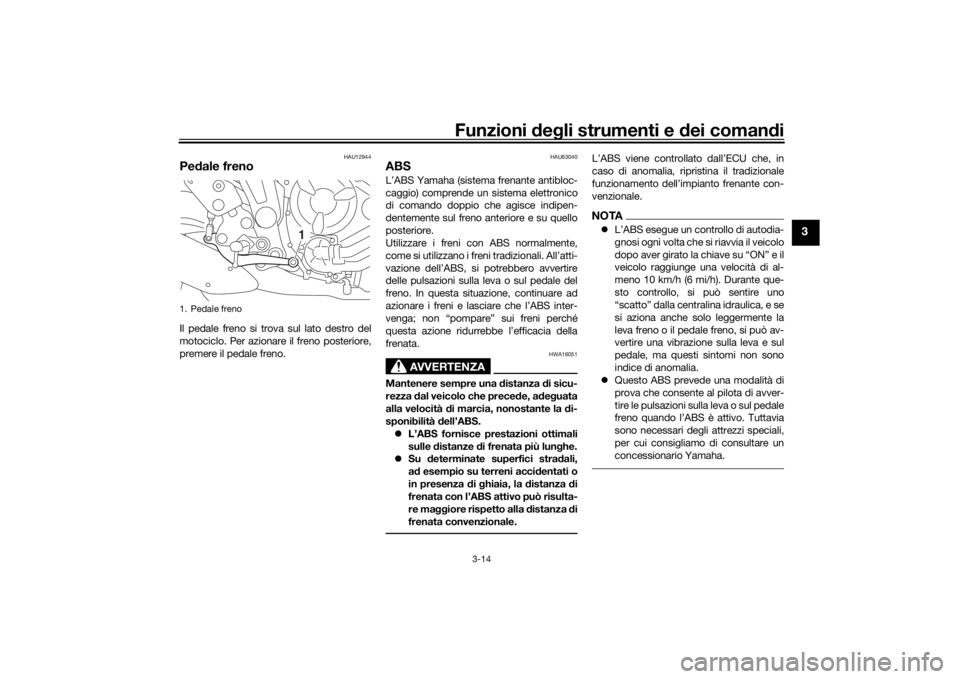

1. Pedale freno
1
UB34H0H0.book Page 14 Monday, July 13, 2015 4:48 PM

Funzioni degli strumenti e dei comandi
3-15
3
ATTENZIONE
HCA20100
Prestare attenzione a non danneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
dell’ABS.
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1
2
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
12
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio
carburante
2 1
UB34H0H0.book Page 15 Monday, July 13, 2015 4:48 PM
