Entretiens et réglages périodiques
6-3
6
FAU46862
N.B.Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’ou-
tillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46911
Entretiens périodiques du système de contrôle des gaz d’échappementN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burant• S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2*Bougies• Contrôler l’état.
• Nettoyer et corriger l’écartement
des électrodes.√√
• Remplacer.√√
3*Soupapes• Contrôler le jeu aux soupapes.
•Régler.Tous les 40000 km (24000 mi)
4*Système d’injection
de carburant• Régler la synchronisation.√√√√√√
UB34F0F0.book Page 3 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-4
6
FAU1770M
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Élément du filtre à
air• Remplacer.√
2Tu b e de vidange du
filtre à air• Nettoyer.√√√√√
3Embrayage• Contrôler le fonctionnement.
•Régler.√√√√√
4*Frein avant• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Frein arrière• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
6*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les
colliers.√√√√√
• Remplacer. Tous les 4 ans
7*Liquide de frein• Changer. Tous les 2 ans
8*Roues• Contrôler le voile et l’état.√√√√
UB34F0F0.book Page 4 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-5
6
9*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
10*Roulements de roue• Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements.√√√√
11*Bras oscillant• S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif.√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
12Chaîne de transmis-
sion• Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 800 km (500 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou dans des régions humides
13*Roulements de di-
rection• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
14*Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
15Axe de pivot de le-
vier de frein• Lubrifier à la graisse silicone.√√√√√
16Axe de pivot de pé-
dale de frein• Lubrifier à la graisse à base de
savon au lithium.√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UB34F0F0.book Page 5 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-6
6
17Axe de pivot de le-
vier d’embrayage• Lubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de sé-
lecteur au pied• Lubrifier à la graisse à base de
savon au lithium.√√√√√
19 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
20*Contacteur de bé-
quille latérale• Contrôler le fonctionnement.√√√√√√
21*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
22*Combiné ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
23*Points pivots de
bras relais et bras
de raccordement de
suspension arrière • Contrôler le fonctionnement.√√√√
• Lubrifier à la graisse à base de
savon au lithium.√√
24 Huile moteur• Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.√√√√√√
25Cartouche du filtre
à huile moteur• Remplacer.√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UB34F0F0.book Page 6 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-7
6
FAU18681
N.B.Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.26*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Remplacer le liquide de refroidis-
sement.Tous les 3 ans
27*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
28Pièces mobiles et
câbles• Lubrifier.√√√√√
29*Poignée des gaz• Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√
30*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UB34F0F0.book Page 7 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-8
6
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UB34F0F0.book Page 8 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-9
6
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un
concessionnaire Yamaha. Les bougies
doivent être démontées et contrôlées aux
fréquences indiquées dans le tableau des
entretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.
ponible lors du mont
bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée :
NGK/LMAR8A-9
1. Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB34F0F0.book Page 9 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-10
6
FAU36111

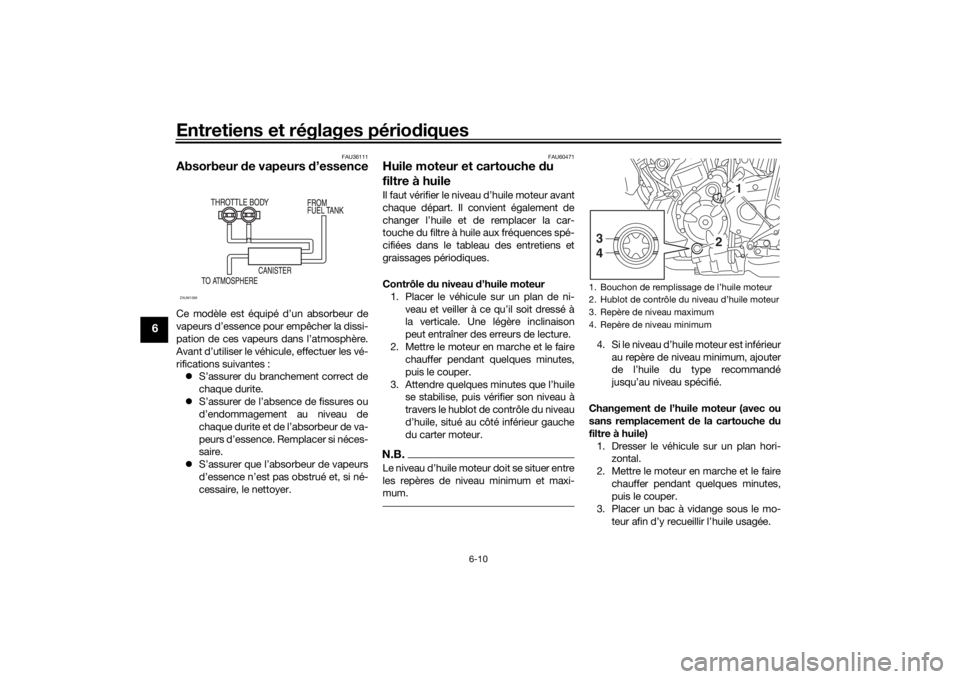

Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.
S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU60471
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur gauche
du carter moteur.N.B.
les repères de niveau minimum et maxi-
mum.
4.
au repère de niveau minimum, ajouter


Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
ZAUM1386
1.
2.
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2 3
4
UB34F0F0.book Page 10 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-11
6
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.Ignorer les étapes 5…7 si la cartouche du

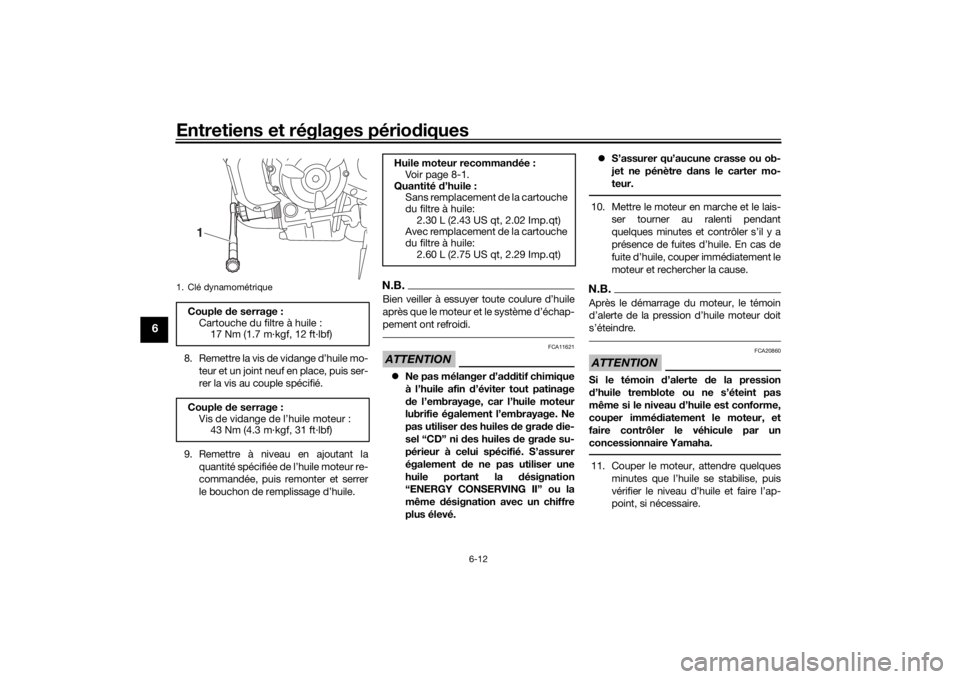

5. Déposer la cartouche du filtre à huile à

N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche


N.B.
dans son siège.7. Mettre la cartouche du filtre à huile

filtre à huile, puis la serrer au couple

trique.
1.
2. Joint
2
1
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
1. Joint torique
UB34F0F0.book Page 11 Monday, July 13, 2015 3:55 PM

Entretiens et réglages périodiques
6-12
6
8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
N.B.

pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.N.B.Après le démarrage du moteur, le témoin

ATTENTION
FCA20860
Si le témoin d’alerte de la pression
d’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immédiatement le moteur, et
faire contrôler le véhicule par un
concessionnaire Yamaha.11. Couper le moteur, attendre quelques
minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)1
Huile moteur recommandée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)
UB34F0F0.book Page 12 Monday, July 13, 2015 3:55 PM
