Manutenção periódica e ajustes
6-24
6
PAU22762

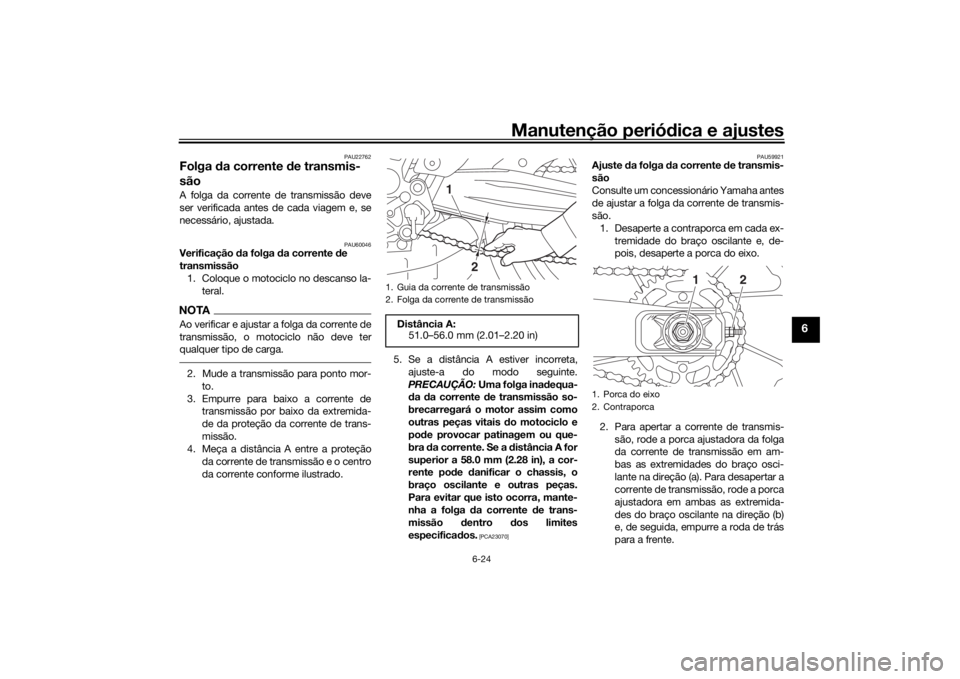

Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU60046
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Empurre para baixo a corrente de
transmissão por baixo da extremida-
de da proteção da corrente de trans-
missão.
4. Meça a distância A entre a proteção
da corrente de transmissão e o centro
da corrente conforme ilustrado.5. Se a distância A estiver incorreta,
ajuste-a do modo seguinte.
PRECAUÇÃO: Uma folga inadequa-
da da corrente de transmissão so-
brecarregará o motor assim como
outras peças vitais do motociclo e
pode provocar patinagem ou que-
bra da corrente. Se a distância A for
superior a 58.0 mm (2.28 in), a cor-
rente pode danificar o chassis, o
braço oscilante e outras peças.
Para evitar que isto ocorra, mante-
nha a folga da corrente de trans-
missão dentro dos limites
especificados.
[PCA23070]PAU59921
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a contraporca em cada ex-
tremidade do braço oscilante e, de-
pois, desaperte a porca do eixo.
2. Para apertar a corrente de transmis-
são, rode a porca ajustadora da folga
da corrente de transmissão em am-
bas as extremidades do braço osci-
lante na direção (a). Para desapertar a
corrente de transmissão, rode a porca
ajustadora em ambas as extremida-
des do braço oscilante na direção (b)
e, de seguida, empurre a roda de trás
para a frente.
1. Guia da corrente de transmissão
2. Folga da corrente de transmissão
Distância A:
51.0–56.0 mm (2.01–2.20 in)
2
1
1. Porca do eixo
2. Contraporca
2
1
UBU3P1P0.book Page 24 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-25
6
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as placas ajus-
tadoras da folga da corrente de transmis-
são estão na mesma posição para obter
um correto alinhamento das rodas.
3. Aperte a porca do eixo e, depois,
aperte as contraporcas em conformi-
dade com os binários especificados.
4. Certifique-se de que as placas ajusta-
doras da folga da corrente de trans-
missão estão na mesma posição, a
folga da corrente de transmissão está
correta, e a corrente de transmissão
se move suavemente.
PAU23026
Limpeza e lubrificação da cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize
1. Porca ajustadora da folga da corrente de
transmissão
1
(a)(b)
1. Marcas de alinhamento
2. Placa ajustadora da folga da corrente de
transmissãoBinários de aperto:
Porca do eixo:
105 N·m (10.5 kgf·m, 77 lb·ft)
Contraporca:
16 N·m (1.6 kgf·m, 12 lb·ft)
2
1
UBU3P1P0.book Page 25 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-26
6
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112]PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]PAU23115
Verificação e lubrificação do pu-
nho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre corretamente insta-
lada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água diretamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido. Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UBU3P1P0.book Page 26 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-27
6
PAU44276

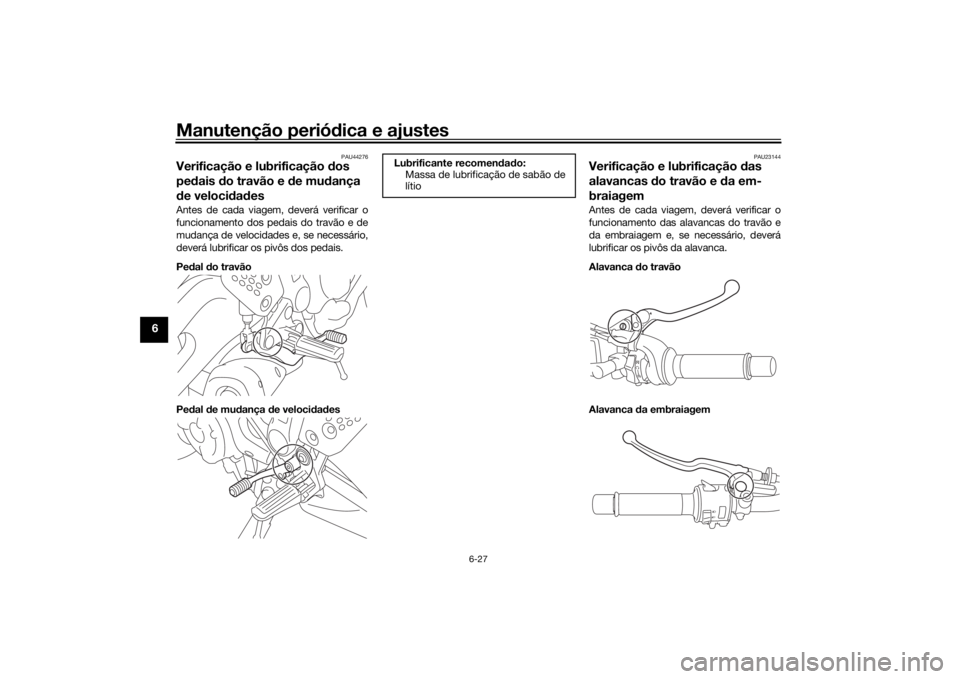

Verificação e lubrificação dos
pedais do travão e de mudança
de velocidadesAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão
Pedal de mudança de velocidades
PAU23144
Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UBU3P1P0.book Page 27 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-28
6
PAU23203

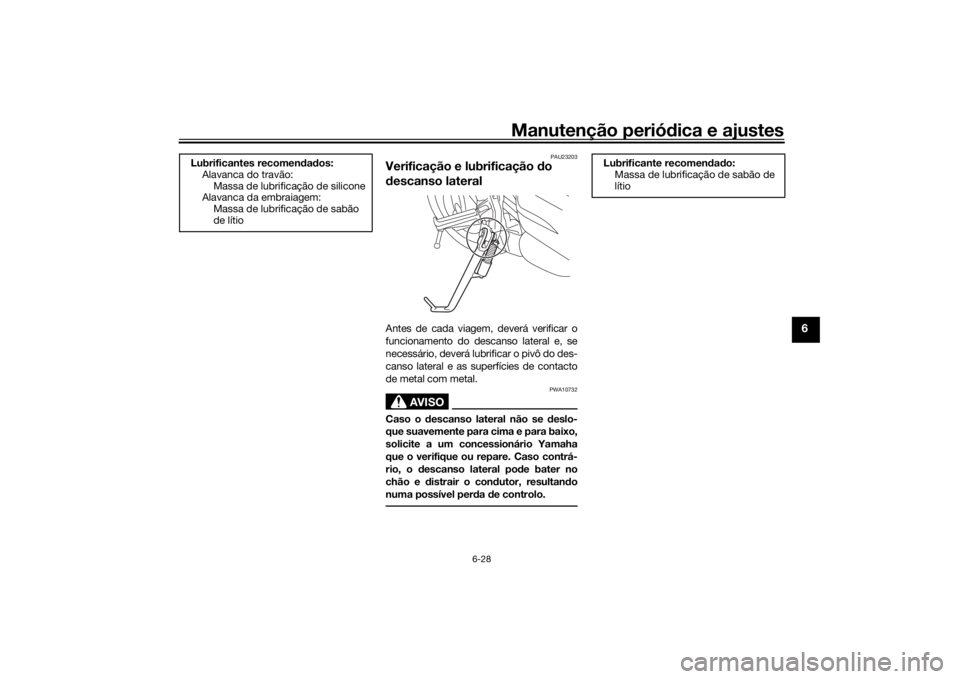

Verificação e lubrificação do
descanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UBU3P1P0.book Page 28 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-29
6

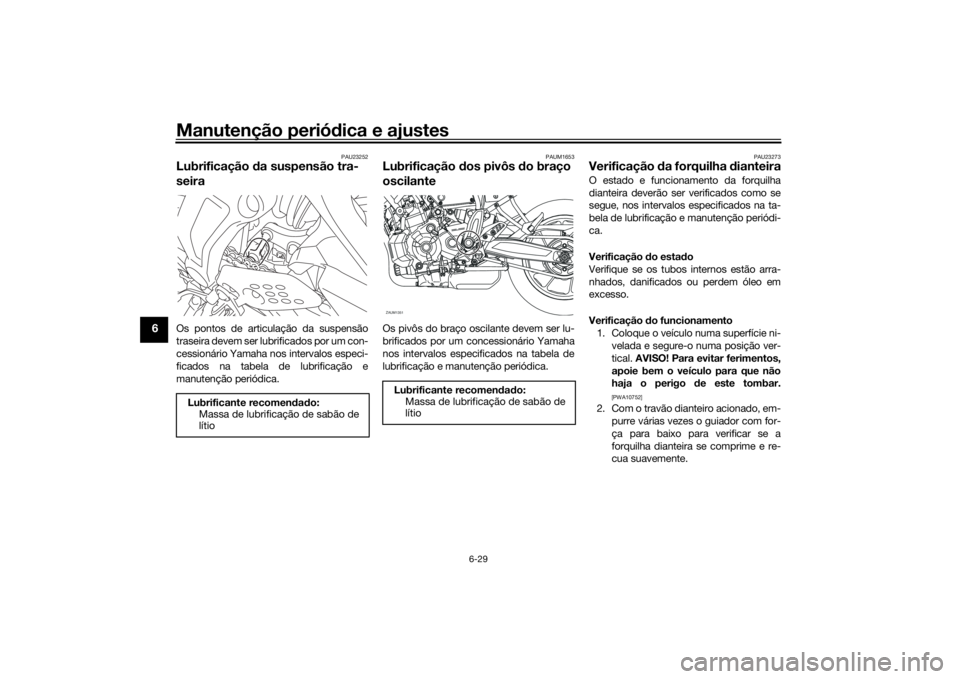

PAU23252
Lubrificação da suspensão tra-
seiraOs pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
PAUM1653
Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU23273

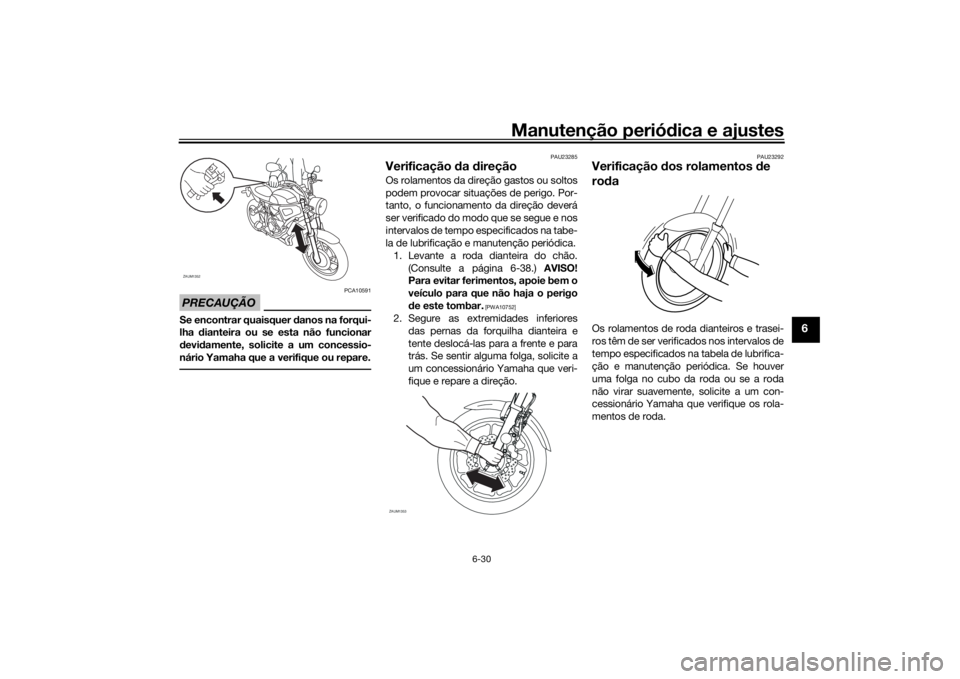

Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítioZAUM1351
UBU3P1P0.book Page 29 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-30
6
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão.
(Consulte a página 6-38.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
ZAUM1352
ZAUM1353
UBU3P1P0.book Page 30 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-31
6
PAUM3751

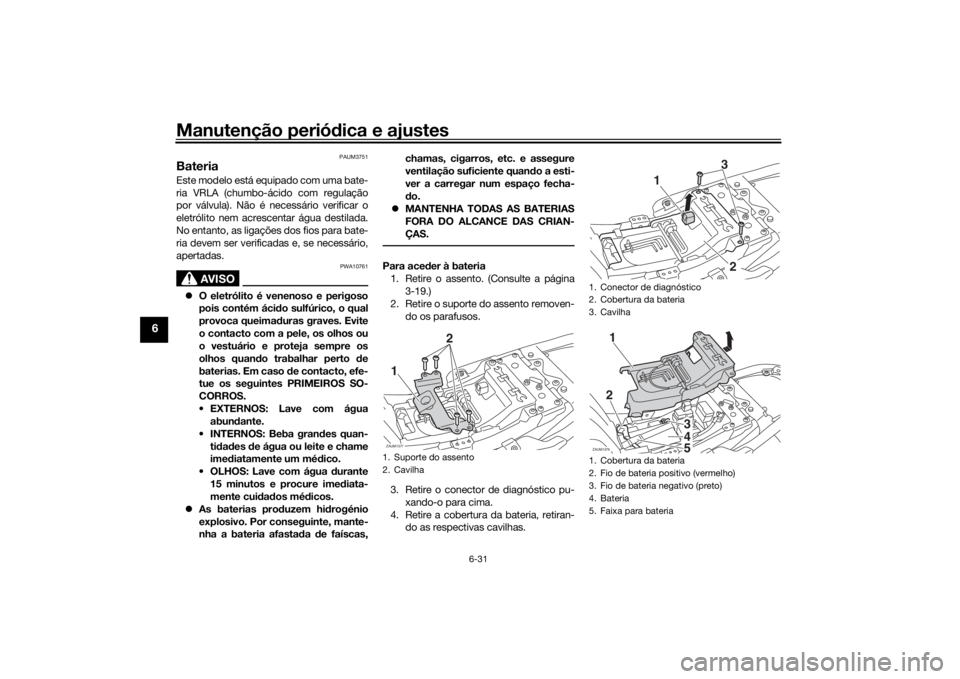

Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Para aceder à bateria
1. Retire o assento. (Consulte a página
3-19.)
2. Retire o suporte do assento removen-
do os parafusos.
3. Retire o conector de diagnóstico pu-
xando-o para cima.
4. Retire a cobertura da bateria, retiran-
do as respectivas cavilhas.1. Suporte do assento
2. CavilhaZAUM1377
2
1
1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
4. Bateria
5. Faixa para bateria
3
12
ZAUM1379
12
34
UBU3P1P0.book Page 31 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-32
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Ao instalar a bateria, assegure que o
fio de bateria positivo é encaminhado
através do orifício na faixa para bate-
ria e que ambos os fios de bateria es-
tão ligados adequadamente aos
terminais de bateria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.5. Coloque a cobertura da bateria na po-
sição original e, depois, instale as ca-
vilhas.
6. Instale o conector de diagnóstico em-
purrando-o para baixo.
7. Instale o suporte do assento instalan-
do as cavilhas e, depois, aperte as ca-
vilhas com o binário especificado.

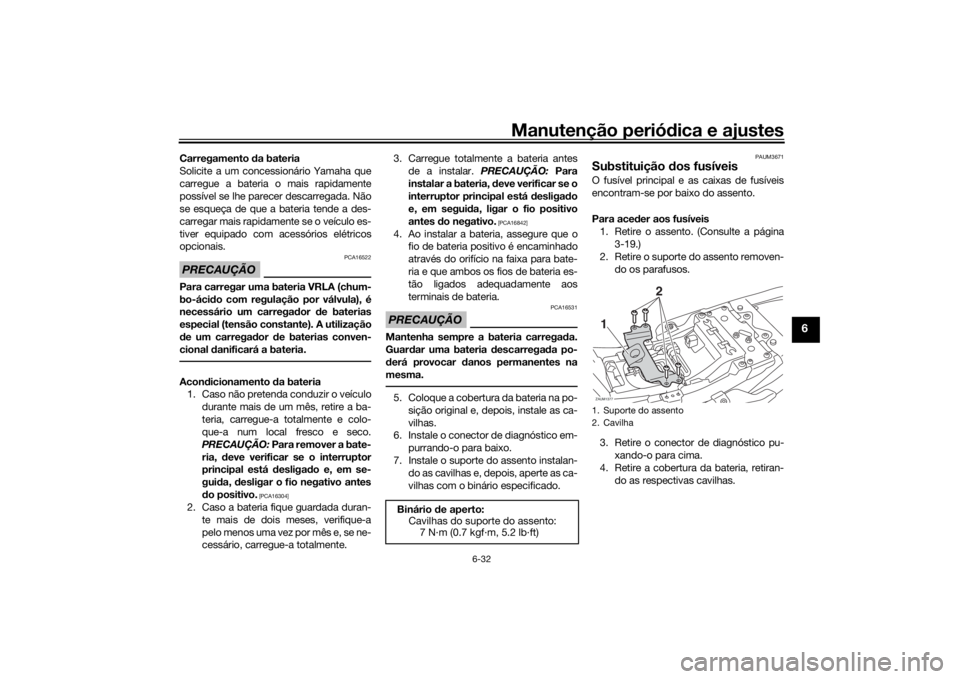

PAUM3671
Substituição dos fusíveisO fusível principal e as caixas de fusíveis
encontram-se por baixo do assento.
Para aceder aos fusíveis
1. Retire o assento. (Consulte a página
3-19.)
2. Retire o suporte do assento removen-
do os parafusos.
3. Retire o conector de diagnóstico pu-
xando-o para cima.
4. Retire a cobertura da bateria, retiran-
do as respectivas cavilhas.
Binário de aperto:
Cavilhas do suporte do assento:
7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Suporte do assento
2. CavilhaZAUM1377
2
1
UBU3P1P0.book Page 32 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-33
6

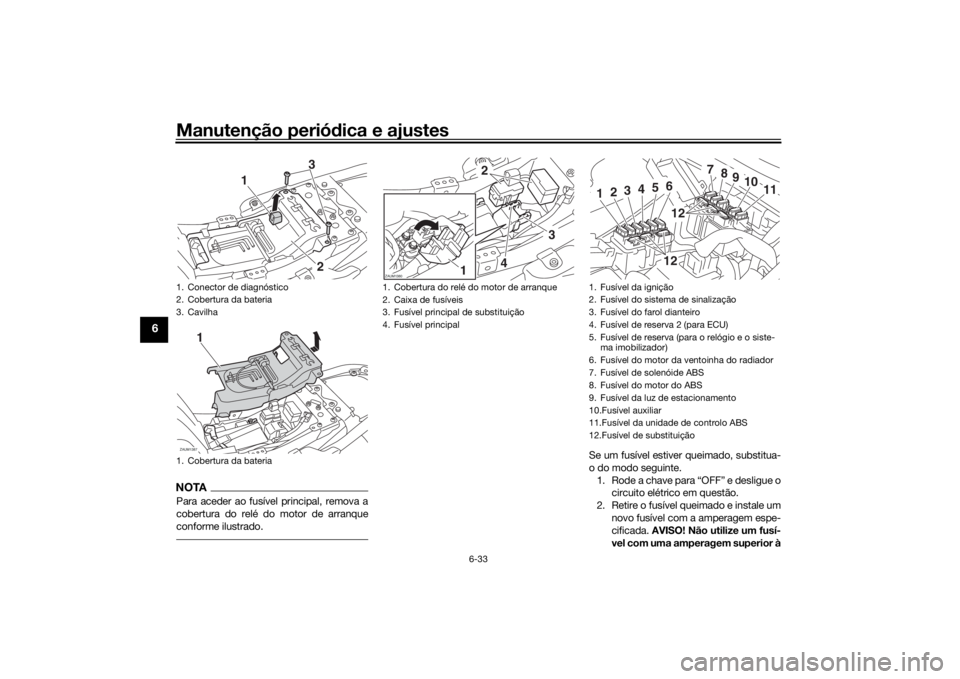

NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
3
12
ZAUM1387
1
1. Cobertura do relé do motor de arranque
2. Caixa de fusíveis
3. Fusível principal de substituição
4. Fusível principalZAUM1380
2
3
4
1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível de reserva 2 (para ECU)
5. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível de solenóide ABS
8. Fusível do motor do ABS
9. Fusível da luz de estacionamento
10.Fusível auxiliar
11.Fusível da unidade de controlo ABS
12.Fusível de substituição
7
8
9
10
11
1
2
3
4
5
61212
UBU3P1P0.book Page 33 Thursday, June 7, 2018 3:59 PM
