YAMAHA XSR 700 2019 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-27
6
DAU23203

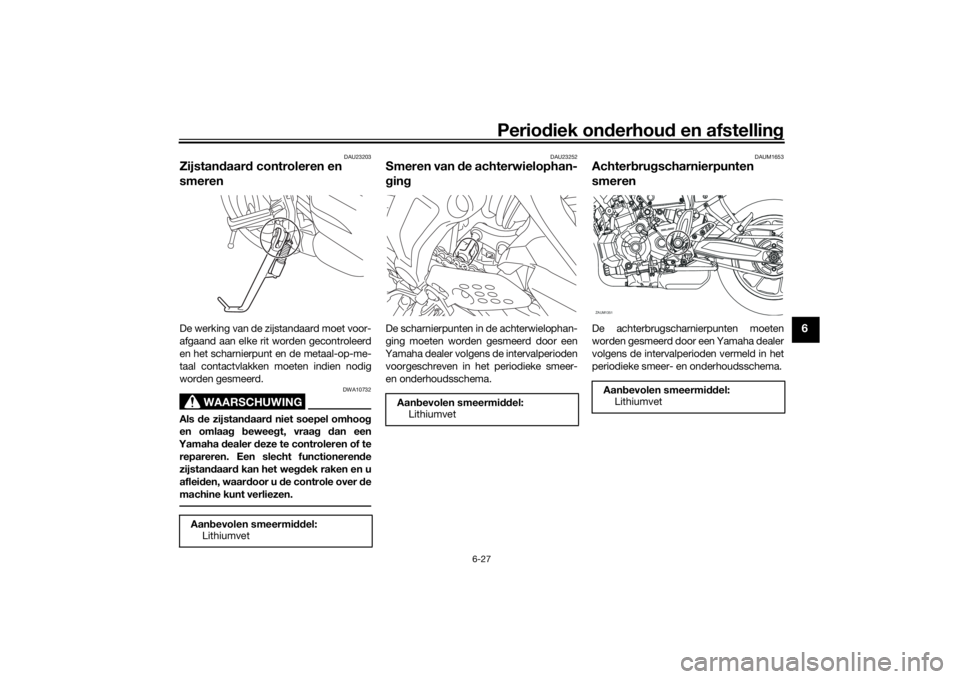

Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
DAU23252
Smeren van de achterwielophan-
gingDe scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
LithiumvetZAUM1351
UBCND0D0.book Page 27 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-28
6
DAU23273

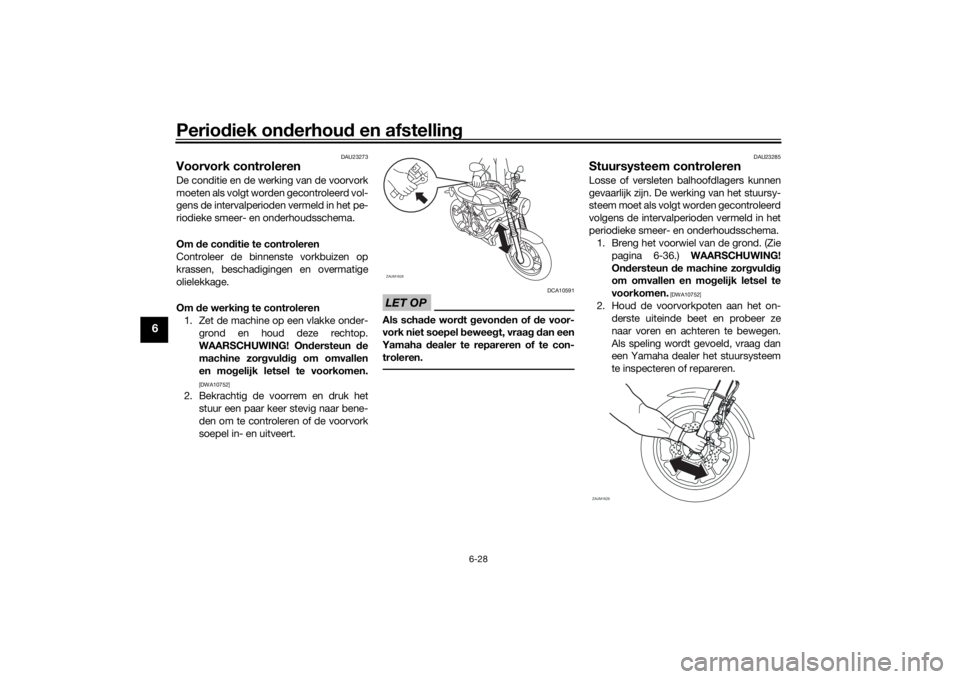

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-36.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
ZAUM1628
ZAUM1629
UBCND0D0.book Page 28 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-29
6
DAU23292

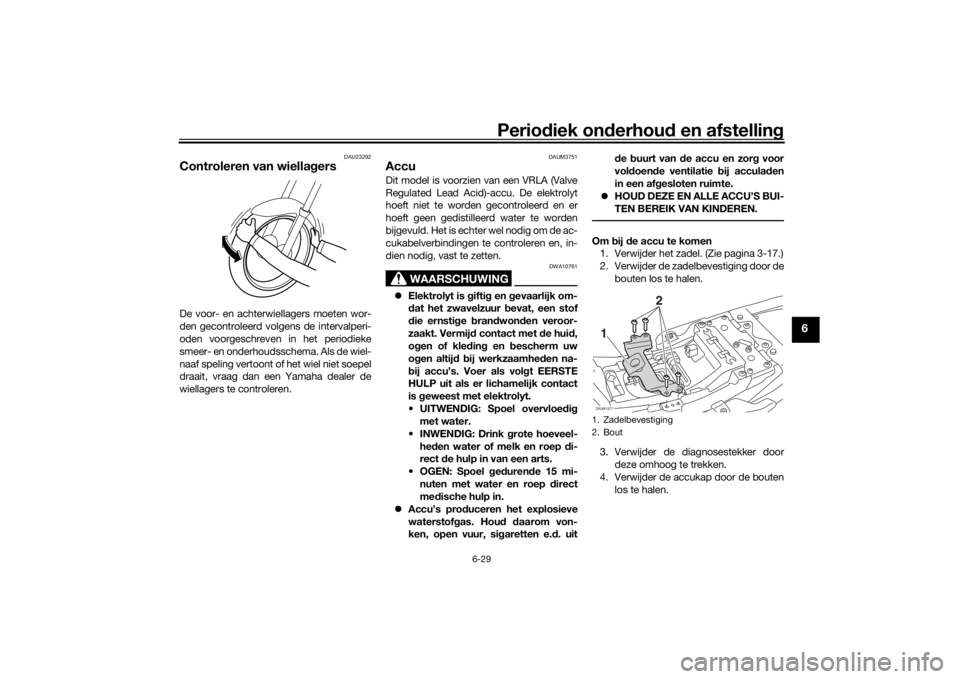

Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM3751
AccuDit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uitd
e buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om bij de accu te komen
1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de zadelbevestiging door de
bouten los te halen.
3. Verwijder de diagnosestekker door
deze omhoog te trekken.
4. Verwijder de accukap door de bouten
los te halen.1. Zadelbevestiging
2. BoutZAUM1377
2
1
UBCND0D0.book Page 29 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-30
6

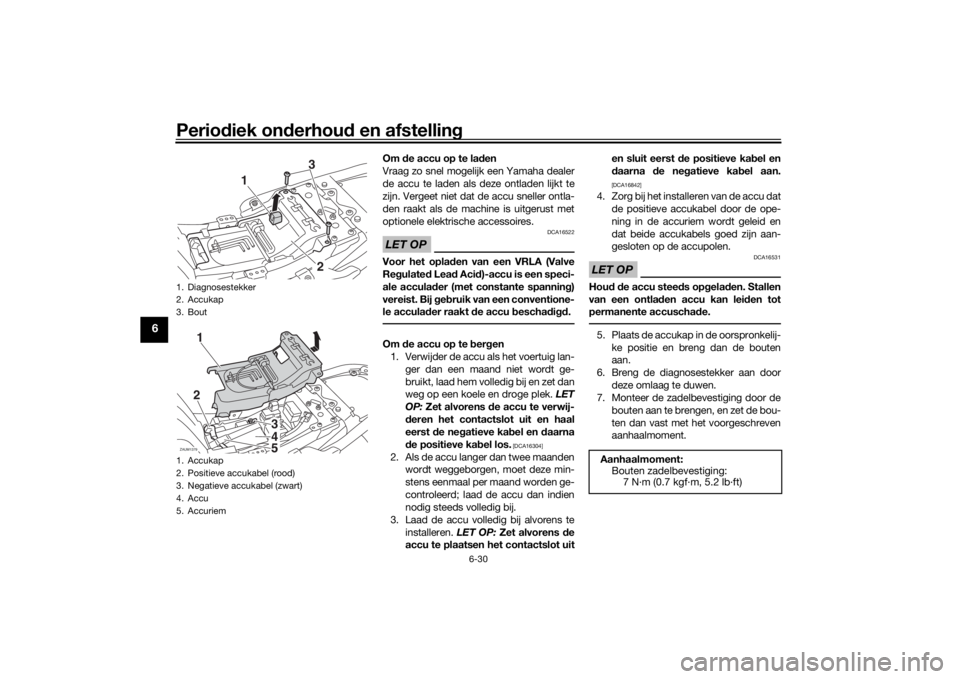

Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens de accu te verwij-
deren het contactslot uit en haal
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uiten sluit eerst de positieve kabel en
daarna de negatieve kabel aan.
[DCA16842]
4. Zorg bij het installeren van de accu dat
de positieve accukabel door de ope-
ning in de accuriem wordt geleid en
dat beide accukabels goed zijn aan-
gesloten op de accupolen.LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.5. Plaats de accukap in de oorspronkelij-
ke positie en breng dan de bouten
aan.
6. Breng de diagnosestekker aan door
deze omlaag te duwen.
7. Monteer de zadelbevestiging door de
bouten aan te brengen, en zet de bou-
ten dan vast met het voorgeschreven
aanhaalmoment.
1. Diagnosestekker
2. Accukap
3. Bout
1. Accukap
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
4. Accu
5. Accuriem
3
12
ZAUM1379
12
34
Aanhaalmoment:
Bouten zadelbevestiging:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCND0D0.book Page 30 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-31
6
DAUM3672

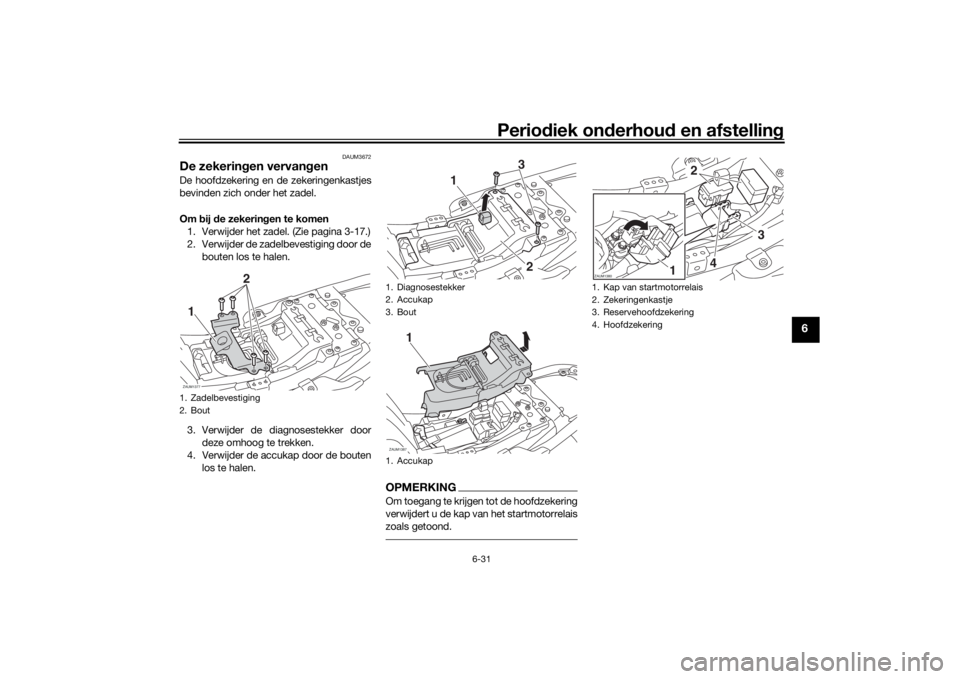

De zekeringen vervangenDe hoofdzekering en de zekeringenkastjes
bevinden zich onder het zadel.
Om bij de zekeringen te komen
1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de zadelbevestiging door de
bouten los te halen.
3. Verwijder de diagnosestekker door
deze omhoog te trekken.
4. Verwijder de accukap door de bouten
los te halen.
OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
1. Zadelbevestiging
2. BoutZAUM1377
2
1
1. Diagnosestekker
2. Accukap
3. Bout
1. Accukap
3
12
ZAUM1387
1
1. Kap van startmotorrelais
2. Zekeringenkastje
3. Reservehoofdzekering
4. HoofdzekeringZAUM1380
2
3
4
1
UBCND0D0.book Page 31 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-32
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geenzekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
5. Plaats nadat de zekering is vervangen
de accukap terug in de oorspronkelij-
ke positie en breng dan de bouten
aan.
6. Breng de diagnosestekker aan door
deze omlaag te duwen.
7. Monteer de zadelbevestiging door de
bouten aan te brengen, en zet de bou-
ten dan vast met het voorgeschreven
aanhaalmoment.
8. Breng het zadel aan.
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Backup-zekering 2 (voor ECU)
5. Backup-zekering (voor klok en startblok-
keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering van de ABS-solenoïdeklep
8. Zekering ABS-motor
9. Zekering parkeerlichten
10.Hulpzekering
11.Zekering ABS-regeleenheid
12.Reservezekering
7
8
9
10
11
1
2
3
4
5
61212
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Hulpzekering:
2.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
7.5 A
Backup-zekering:
7.5 A
Backup-zekering 2:
10.0 A
Aanhaalmoment:
Bouten zadelbevestiging:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCND0D0.book Page 32 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-33
6
DAU34387

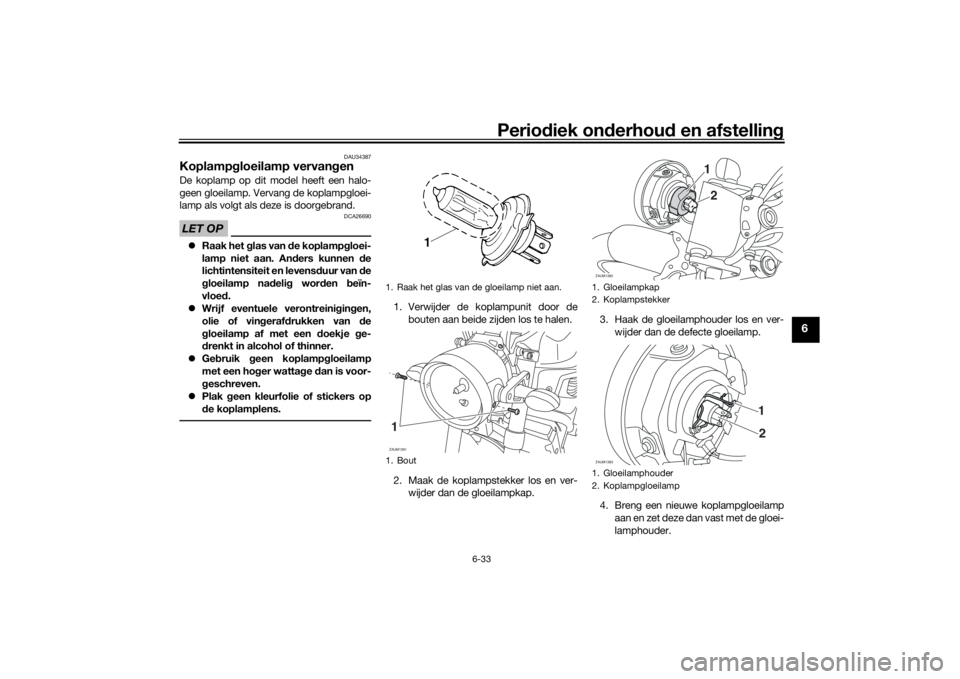

Koplampgloeilamp vervangenDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA26690
Raak het glas van de koplampgloei-
lamp niet aan. Anders kunnen de
lichtintensiteit en levensduur van de
gloeilamp nadelig worden beïn-
vloed.
Wrijf eventuele verontreinigingen,
olie of vingerafdrukken van de
gloeilamp af met een doekje ge-
drenkt in alcohol of thinner.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
Plak geen kleurfolie of stickers op
de koplamplens.
1. Verwijder de koplampunit door de
bouten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.1. Raak het glas van de gloeilamp niet aan.
1. BoutZAUM13811
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. KoplampgloeilampZAUM1382
21
ZAUM1383
21
UBCND0D0.book Page 33 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-34
6
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou-
ten aan te brengen.
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.
DAU45226
Parkeerlichtgloeilamp vervangenVervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-33.)
2. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Breng de koplampunit aan.1. Fitting parkeerlichtgloeilampZAUM1384
1
1. ParkeerlichtgloeilampZAUM1385
1
UBCND0D0.book Page 34 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-35
6
DAU24182
Achterlicht/remlichtunitDit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU24205
Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192]

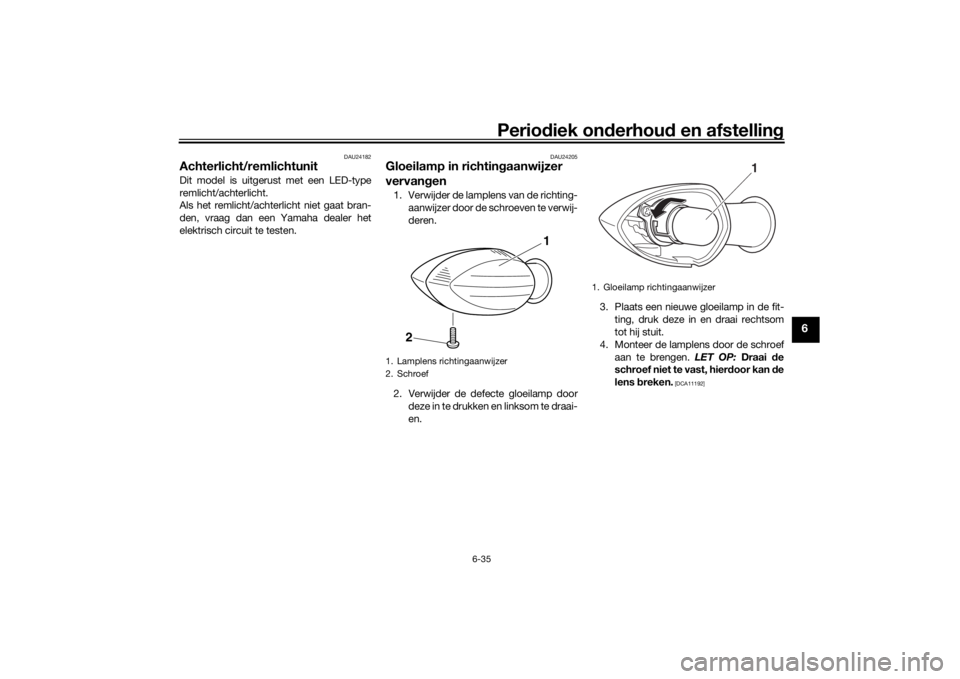

1. Lamplens richtingaanwijzer
2. Schroef
1
2
1. Gloeilamp richtingaanwijzer
1
UBCND0D0.book Page 35 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-36
6
DAU24331
KentekenverlichtingAls de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
DAU67131
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop
moet staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.

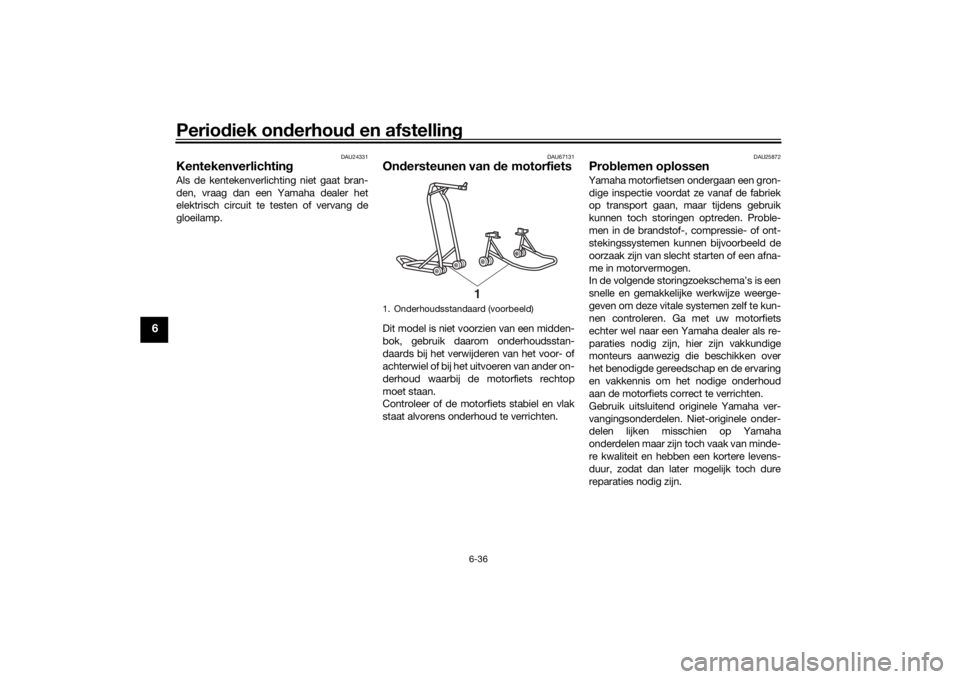

1. Onderhoudsstandaard (voorbeeld)
1
UBCND0D0.book Page 36 Thursday, January 31, 2019 2:24 PM
