YAMAHA XSR 700 2019 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2019, Model line: XSR 700, Model: YAMAHA XSR 700 2019Pages: 100, PDF Size: 7.81 MB
Page 91 of 100

Caractéristiques
8-1
8
Dimensions:Longueur hors tout:2075 mm (81.7 in)
Largeur hors tout:
865 mm (34.1 in)
Hauteur hors tout: 1120 mm (44.1 in)
Hauteur de la selle: 855 mm (33.7 in)
Empattement:
1405 mm (55.3 in)
Garde au sol: 140 mm (5.51 in)
Rayon de braquage minimum: 2.7 m (8.86 ft)Poids:Poids à vide:188 kg (414 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: Bicylindre
Cylindrée: 689 cm³
Alésage × course:
80.0 × 68.6 mm (3.15 × 2.70 in) Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile:2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec dépose du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.60 L (1.69 US qt, 1.41 Imp.qt)Carburant:Carburant recommandé:Essence super sans plomb (E10
acceptable)
Capacité du réservoir: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve: 2.7 L (0.71 US gal, 0.59 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:1WS1 10Transmission:Rapport de démultiplication:
1re:
2.846 (37/13)
2e: 2.125 (34/16)
3e: 1.632 (31/19)
4e: 1.300 (26/20)
5e: 1.091 (24/22)
6e: 0.964 (27/28)
Pneu avant:Type: Sans chambre (Tubeless)
Taille: 120/70 ZR 17M/C(58W)
Fabricant/modèle:
PIRELLI/MT60RSPneu arrière:Type:Sans chambre (Tubeless)
Taille:
180/55 ZR 17M/C(73W)
Fabricant/modèle: PIRELLI/MT60RS
UBCNF0F0.book Page 1 Monda y, February 18, 2019 9:46 AM
Page 92 of 100

Caractéristiques
8-2
8
Charge:Charge maximale:170 kg (375 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Frein avant:Type: Frein hydraulique à double disqueFrein arrière:Type:Frein hydraulique monodisqueSuspension avant:Type:
Fourche télescopiqueSuspension arrière:Type:Bras oscillant (suspension à liaison)Partie électrique:Tension du système électrique:12 VBatterie:Modèle:
YTZ10S
Voltage, capacité: 12 V, 8.6 Ah (10 HR)Phare:Type d’ampoule:
Ampoule halogènePuissance d’ampoule:Phare:H4, 60.0 W/55.0 W, 60.0 W/55.0 W
Stop/feu arrière:
LED Clignotant avant:
10.0 W
Clignotant arrière: 10.0 W
Veilleuse:
5.0 W
Éclairage de la plaq ue d’immatriculation:
5.0 W
UBCNF0F0.book Page 2 Monda y, February 18, 2019 9:46 AM
Page 93 of 100

Renseignements complémentaires
9-1
9
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401

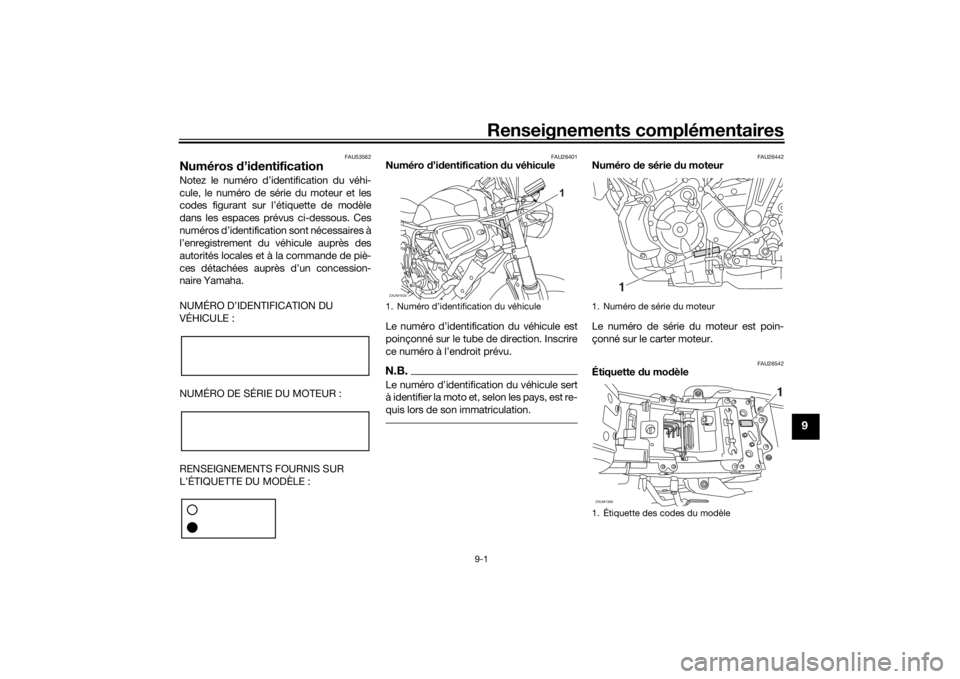

Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26542
Étiquette du modèle
1. Numéro d’identification du véhiculeZAUM1630
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
ZAUM1369
1
UBCNF0F0.book Page 1 Wednesday, January 30, 2019 11:55 AM
Page 94 of 100

Renseignements complémentaires
9-2
9
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-19.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
FAU69910

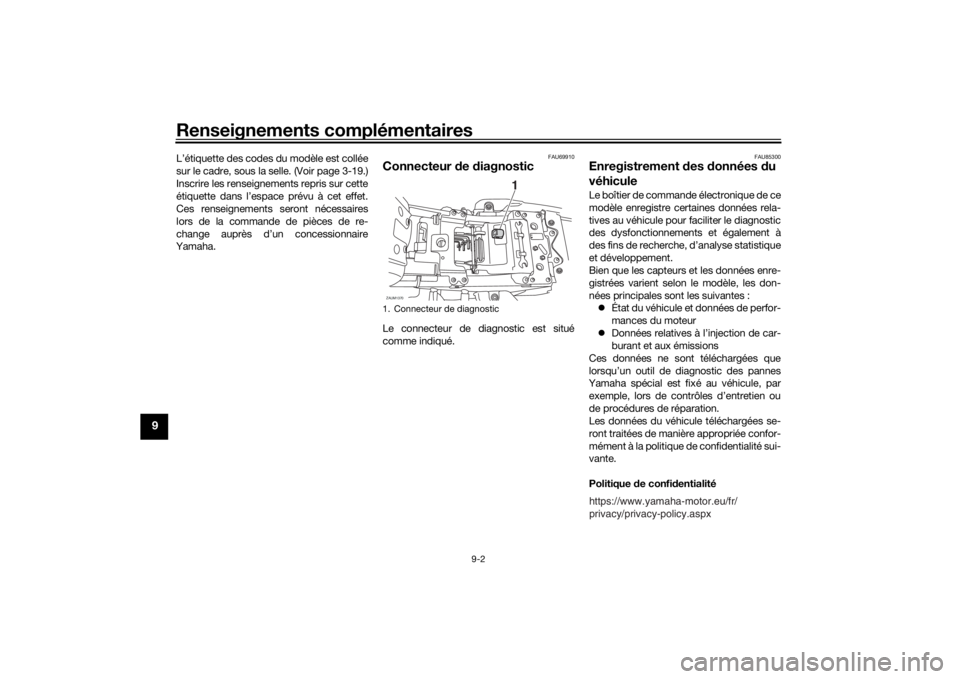

Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur
Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confidentialité
1. Connecteur de diagnosticZAUM1370
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
UBCNF0F0.book Page 2 Wednesday, January 30, 2019 11:55 AM
Page 95 of 100

Renseignements complémentaires
9-3
9
Yamaha ne divulguera pas ces données à
un tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.
Avec l’accord du propriétaire du véhi-
cule
Lorsque la loi l’y oblige
Pour utilisation par Yamaha dans le
cadre d’un litige
Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaireUBCNF0F0.book Page 3 Wednesday, January 30, 2019 11:55 AM
Page 96 of 100

10-1
10
IndexAAbsorbeur de vapeurs d’essence ......... 6-11
Ampoule de phare, remplacement ....... 6-34
Avertisseur, contacteur ......................... 3-12BBatterie ................................................. 6-30
Béquille latérale .................................... 3-22
Béquille latérale, contrôle et
lubrification ......................................... 6-28
Bloc de compteurs multifonctions .......... 3-5
Bougies, contrôle .................................. 6-10
Bras oscillant, lubrification des
pivots .................................................. 6-29CCâble accroche-casque ....................... 3-19
Câbles, contrôle et lubrification ............ 6-26
Calage de la moto................................. 6-38
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-16
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-25
Chaîne de transmission, tension .......... 6-24
Clignotant, remplacement d’une
ampoule.............................................. 6-37
Clignotants, contacteur ........................ 3-12
Combiné ressort-amortisseur,
réglage................................................ 3-21
Connecteur de diagnostic ...................... 9-2
Connecteur pour accessoire CC .......... 3-22
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur d’appel de phare................ 3-12
Contacteurs à la poignée...................... 3-11Contacteurs de feu stop....................... 6-21
Coupe-circuit d’allumage ..................... 3-22
Coupe-circuit du moteur/démarreur .... 3-12
DDirection, contrôle ................................ 6-30
Durite de mise à l’air du réservoir de
carburant et durite de trop-plein ........ 3-18EÉclairage de la plaque
d’immatriculation ............................... 6-37
Embrayage, réglage de la garde du
levier ................................................... 6-20
Emplacement des éléments ................... 2-1
Enregistrement des données,
véhicule ................................................ 9-2
Entretien ................................................. 7-1
Entretien du système de contrôle des
gaz d’échappement ............................. 6-3
Entretiens et graissages, périodiques .... 6-5
Étiquette du modèle ............................... 9-1FFeu arrière/stop .................................... 6-36
Feux de détresse, contacteur .............. 3-12
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange ....... 6-16
Fourche, contrôle ................................. 6-29
Frein, contrôle de la garde du levier ..... 6-21
Frein, pédale......................................... 3-14
Fusibles, remplacement ....................... 6-32HHuile moteur et cartouche du filtre à
huile.................................................... 6-11IImmobilisateur antivol ............................ 3-1Inverseur feu de route/feu de
croisement ..........................................3-12
JJeu de soupape ....................................6-17LLevier de frein .......................................3-13
Levier d’embrayage ..............................3-13
Leviers de frein et d’embrayage,
contrôle et lubrification .......................6-27
Liquide de frein, changement ...............6-23
Liquide de frein, contrôle du niveau......6-22
Liquide de refroidissement ...................6-14MMise en marche du moteur .....................5-1
Moteur, numéro de série.........................9-1NNuméros d’identification .........................9-1PPannes, diagnostic ...............................6-38
Passage de rapports ...............................5-2
Pédale de frein et sélecteur, contrôle
et lubrification .....................................6-27
Pièces de couleur mate ..........................7-1
Plaquettes de frein, contrôle .................6-21
Pneus ....................................................6-17
Poignée des gaz, contrôle de la
garde...................................................6-16
Poignée et câble des gaz, contrôle et
lubrification .........................................6-26
Pot catalytique ......................................3-18RRemisage ................................................7-4
Réservoir de carburant, bouchon .........3-15
Rodage du moteur ..................................5-4
UBCNF0F0.book Page 1 Wednesday, January 30, 2019 11:55 AM
Page 97 of 100

Index
10-2
10
Roues ................................................... 6-20
Roulements de roue, contrôle .............. 6-30SSélecteur au pied.................................. 3-13
Selle ...................................................... 3-19
Stationnement ........................................ 5-4
Surchauffe du moteur ........................... 6-40
Suspension arrière, lubrification ........... 6-28
Système ABS........................................ 3-14TTableau de recherche des pannes ....... 6-39
Témoin d’alerte de la pression d’huile ... 3-3
Témoin d’alerte de la température du
liquide de refroidissement .................... 3-4
Témoin d’alerte de panne du moteur ..... 3-4
Témoin d’alerte du système ABS ........... 3-4
Témoin de feu de route .......................... 3-3
Témoin du point mort ............................. 3-3
Témoin du système antidémarrage ........ 3-4
Témoins des clignotants ........................ 3-3
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse, remplacement d’une
ampoule ............................................. 6-36YYamalube.............................................. 6-14
UBCNF0F0.book Page 2 Wednesday, January 30, 2019 11:55 AM
Page 98 of 100

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
Page 99 of 100

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
Page 100 of 100

PRINTED IN FRANCE2019.02 (F)
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €
Notice originale
