Entretien périodique et réglage
6-26
6
raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112]FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712]FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommandé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBCNF0F0.book Page 26 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-27
6
FAU44276

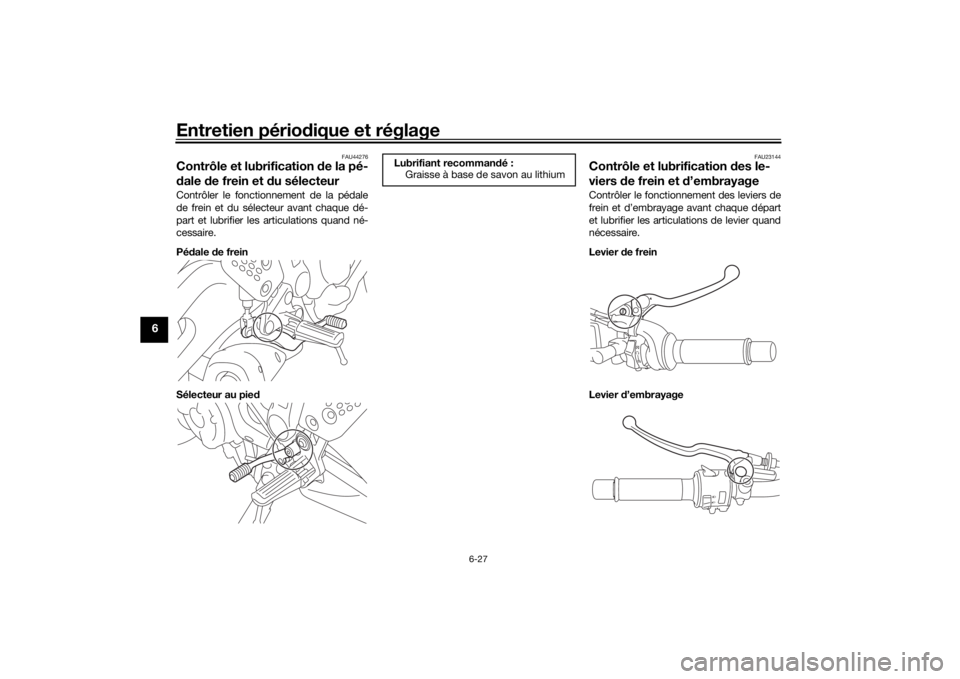

Contrôle et lubrification de la pé-
dale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recommandé:
Graisse à base de savon au lithium
UBCNF0F0.book Page 27 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-28
6
FAU23203

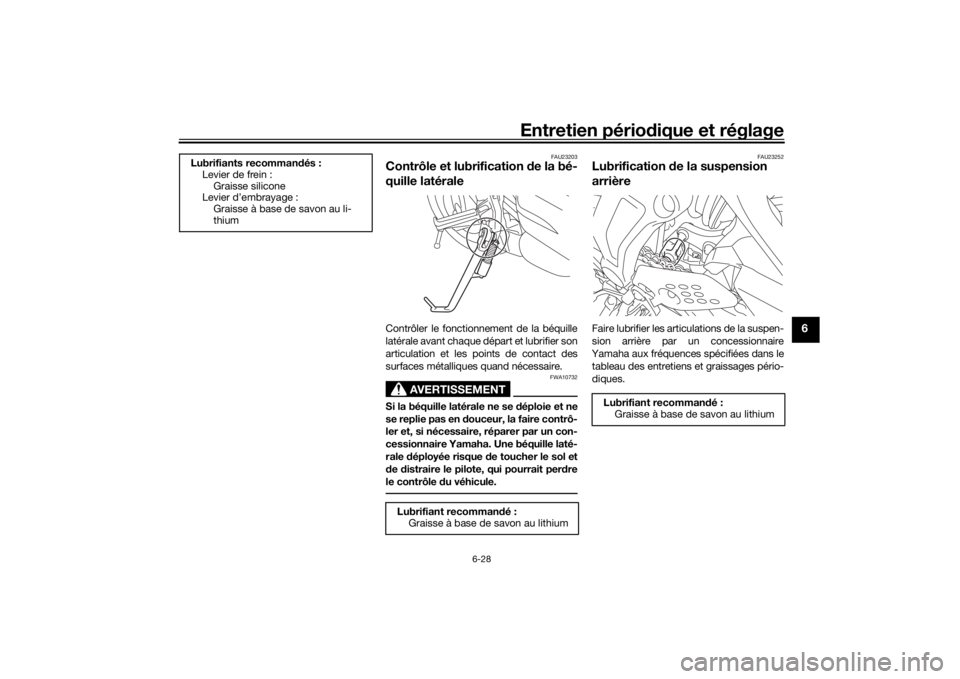

Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAU23252
Lubrification de la suspension
arrièreFaire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
UBCNF0F0.book Page 28 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-29
6
FAUM1653

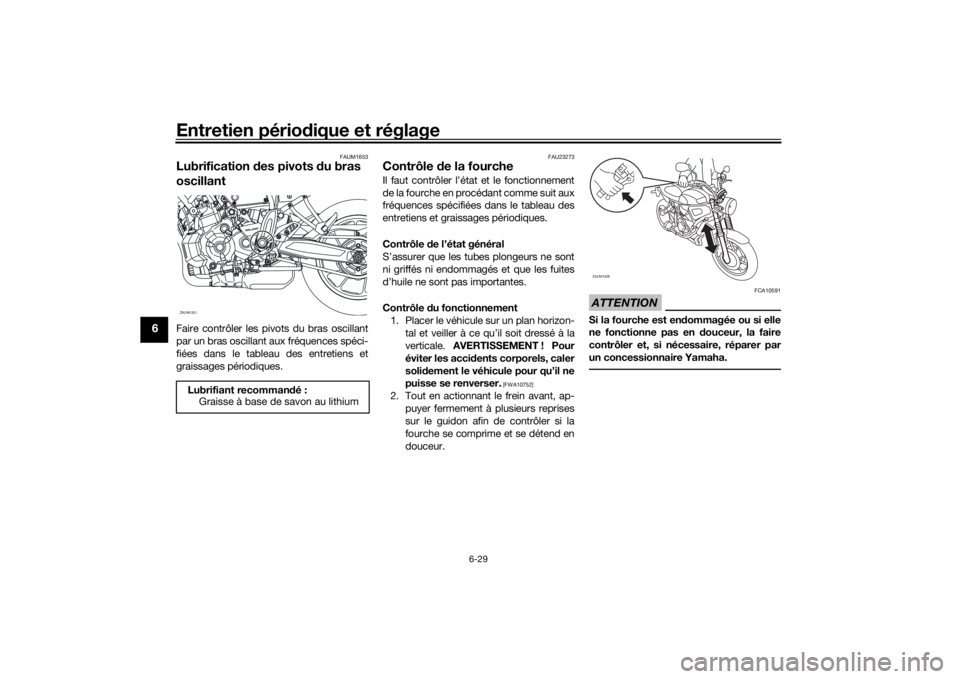

Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recommandé:
Graisse à base de savon au lithiumZAUM1351
ZAUM1628
UBCNF0F0.book Page 29 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-30
6
FAU23285

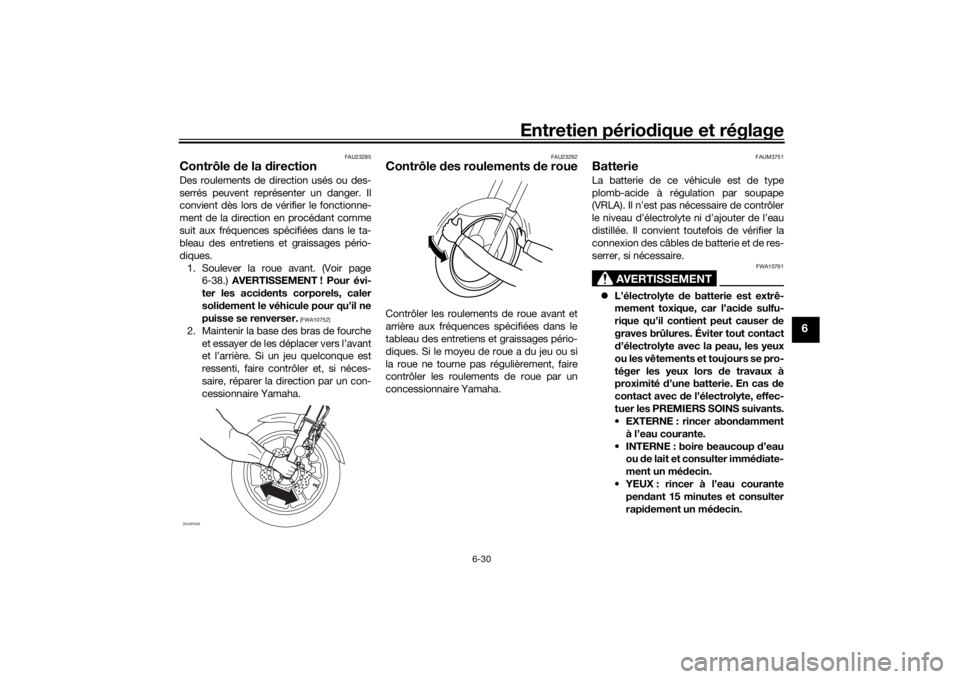

Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page
6-38.) AVERTISSEMENT ! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAUM3751
BatterieLa batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
ZAUM1629
UBCNF0F0.book Page 30 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-31
6
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE

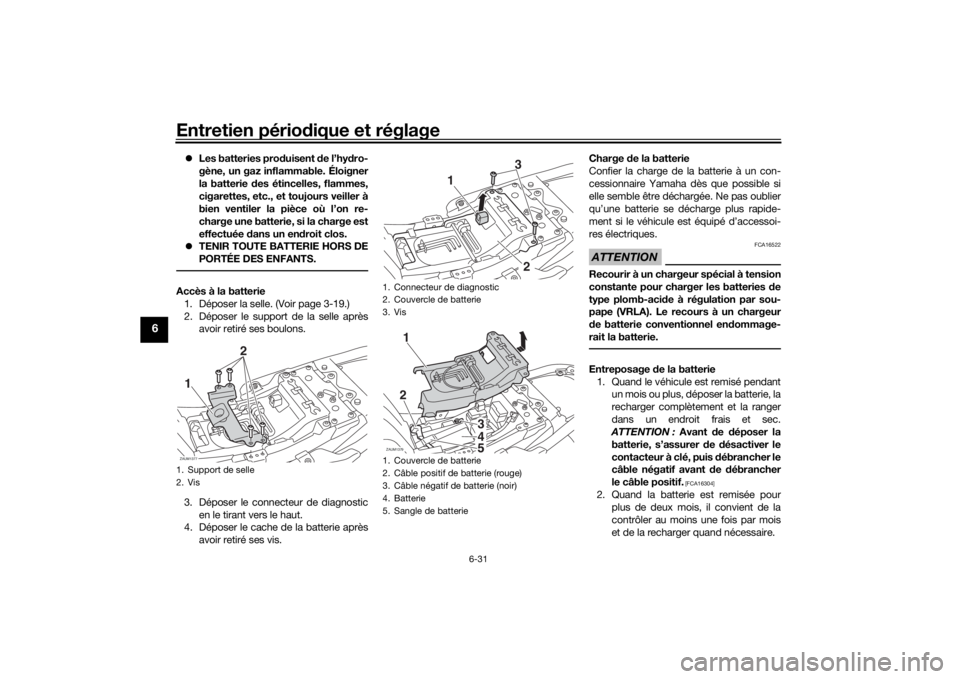

PORTÉE DES ENFANTS.Accès à la batterie
1. Déposer la selle. (Voir page 3-19.)
2. Déposer le support de la selle après
avoir retiré ses boulons.
3. Déposer le connecteur de diagnostic
en le tirant vers le haut.
4. Déposer le cache de la batterie après
avoir retiré ses vis.Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
1. Support de selle
2. VisZAUM1377
2
1
1. Connecteur de diagnostic
2. Couvercle de batterie
3. Vis
1. Couvercle de batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
4. Batterie
5. Sangle de batterie
3
12
ZAUM1379
12
34
UBCNF0F0.book Page 31 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-32
6
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Lors de la repose de la batterie, veiller
à acheminer le câble positif de la bat-
terie dans l’orifice de la sangle de la
batterie et veiller à connecter correc-
tement les deux câbles aux bornes de
la batterie.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.5. Remettre le couvercle de batterie en
place, puis poser les boulons.
6. Monter le connecteur de diagnostic
en le poussant vers le bas.
7. Monter le support de selle à l’aide des
boulons, puis serrer les boulons au
couple spécifié.
FAUM3672
Remplacement des fusiblesLe fusible principal et le boîtier à fusibles se
trouvent sous la selle.
Accès aux fusibles
1. Déposer la selle. (Voir page 3-19.)
2. Déposer le support de la selle après
avoir retiré ses boulons.
3. Déposer le connecteur de diagnostic
en le tirant vers le haut.
4. Déposer le cache de la batterie après
avoir retiré ses vis.
N.B.Pour accéder au fusible principal, déposer
le couvercle du relais de démarreur comme
illustré.
Couple de serrage :
Boulons de support de selle :
7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Support de selle
2. VisZAUM1377
2
1
1. Connecteur de diagnostic
2. Couvercle de batterie
3. Vis
1. Couvercle de batterie
3
12
ZAUM1387
1
UBCNF0F0.book Page 32 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-33
6
Si un fusible est grillé, le remplacer comme
suit.
1. Désactiver le contacteur à clé et cou-
per le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Nepas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
1. Cache du relais de démarreur
2. Boîtier à fusibles
3. Fusible principal de rechange
4. Fusible principalZAUM1380
2
3
4
1
1.
2. Fusible du système de signalisation
3. Fusible de phare
4. Fusible de sauvegarde 2 (ECU)
5. Fusible de sauvegarde (montre et immobili-
sateur antivol)
6. Fusible du moteur du ventilateur de radia-
teur
7.
8. Fusible du moteur ABS
9. Fusible des feux de stationnement
10.Fusible pour accessoire
11.Fusible du bloc de commande ABS
12.Fusible de rechange
7
8
9
10
11
1
2
3
4
5
61212
UBCNF0F0.book Page 33 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-34
6
3. Activer le contacteur à clé et allumer le
circuit électrique concerné afin de vé-
rifier si le dispositif électrique fonc-
tionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
5. Après avoir changé le fusible, remettre
le couvercle de batterie en place, puis
poser les boulons.
6. Monter le connecteur de diagnostic
en le poussant vers le bas.
7. Monter le support de selle à l’aide des
boulons, puis serrer les boulons au
couple spécifié.
8. Monter la selle.
FAU34387
Remplacement de l’ampoule de
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule de phare
grille, la remplacer comme suit.ATTENTION
FCA26690
Ne pas toucher le verre de l’am-
poule. Dans le cas contraire, la lu-
minosité et la durée de vie de l’am-
poule pourraient être affectées.
Nettoyer soigneusement toute
crasse, huile ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible auxiliaire:
2.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisa-
tion:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du moteur du ventilateur de
radiateur:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible de sauvegarde:
7.5 A
Fusible de sauvegarde 2:
10.0 A
Couple de serrage :
Boulons de support de selle :
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCNF0F0.book Page 34 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-35
6

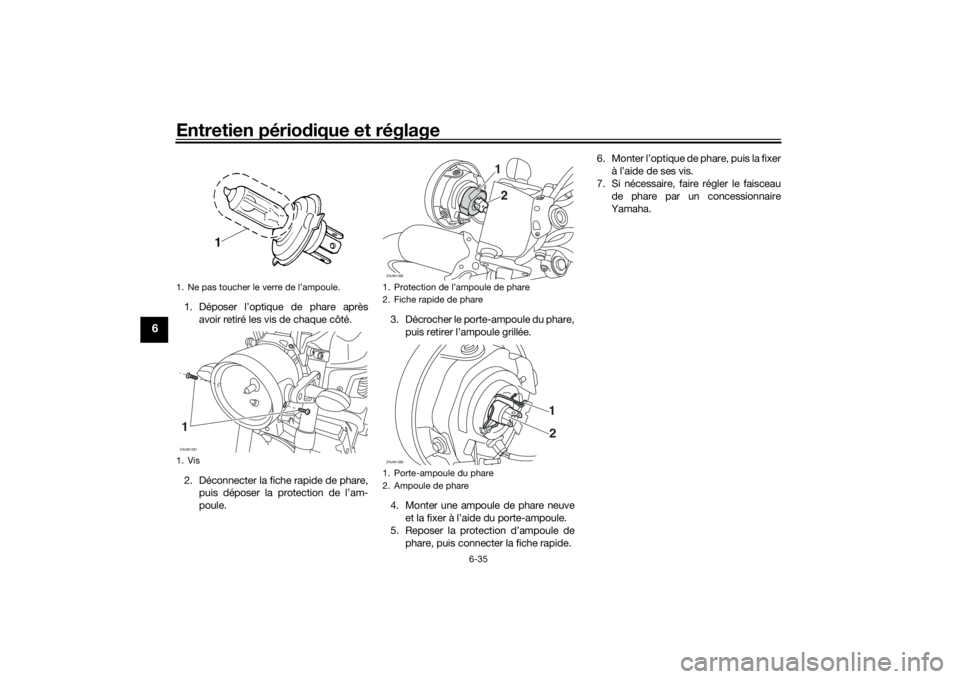

1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.1. Ne pas toucher le verre de l’ampoule.
1. VisZAUM13811
1.
2. Fiche rapide de phare
1. Porte-ampoule du phare
2. Ampoule de phareZAUM1382
21
ZAUM1383
21
UBCNF0F0.book Page 35 Wednesday, January 30, 2019 11:55 AM
