Entretien périodique et réglage
6-6
6
9*Roues• Contrôler le voile et l’état.
• Remplacer si nécessaire.√√√√
10*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
11*Roulements de roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Roulements d’arti-
culation de bras os-
cillant• S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif.√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
13Chaîne de transmis-
sion• Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 1000 km (600 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
14*Roulements de di-
rection• S’assurer qu’il n’y a pas de jeu.√√ √
• Regarnir modérément de graisse
à base de savon au lithium.√√
15*Visserie du châssis• S’assurer du serrage correct de
toute la visserie.√√√√√
16Axe de pivot de le-
vier de frein• Lubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de frein• Lubrifier à la graisse à base de
savon au lithium.√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBCNF0F0.book Page 6 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-7
6
18Axe de pivot de le-
vier d’embrayage• Lubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au pied• Lubrifier à la graisse à base de
savon au lithium.√√√√√
20 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
21*Contacteur de bé-
quille latérale• Contrôler le fonctionnement et
remplacer si nécessaire.√√√√√√
22*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
23*Combiné ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
24*Points pivots de
bras relais et bras
de raccordement de
suspension arrière• Contrôler le fonctionnement.√√√√
25 Huile moteur• Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.√√√√√√
26Cartouche du filtre
à huile moteur• Remplacer.√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBCNF0F0.book Page 7 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-8
6
FAU72800
N.B.Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.27*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Changer. Tous les 3 ans
28*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
29*Pièces mobiles et
câbles• Lubrifier.√√√√√
30*Logement de la poi-
gnée des gaz et
câble• Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si
nécessaire.
• Lubrifier le logement de la poi-
gnée des gaz et le câble des gaz.√√√√√
31*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBCNF0F0.book Page 8 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-9
6
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UBCNF0F0.book Page 9 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-10
6
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.
ponible lors du mont
bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée :
NGK/LMAR8A-9

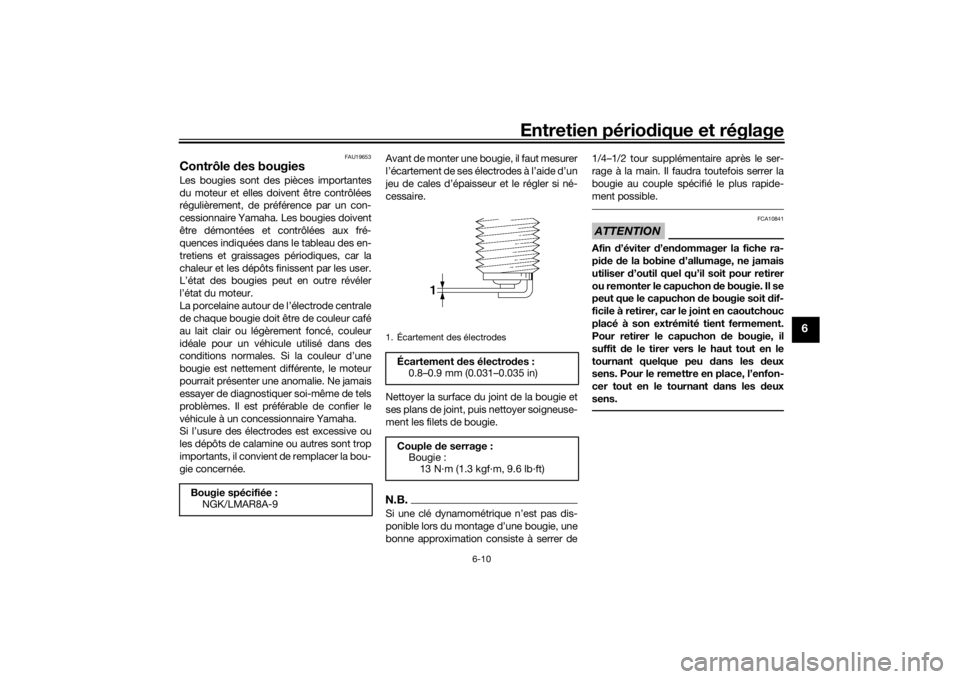

1. Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBCNF0F0.book Page 10 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-11
6
FAU36112

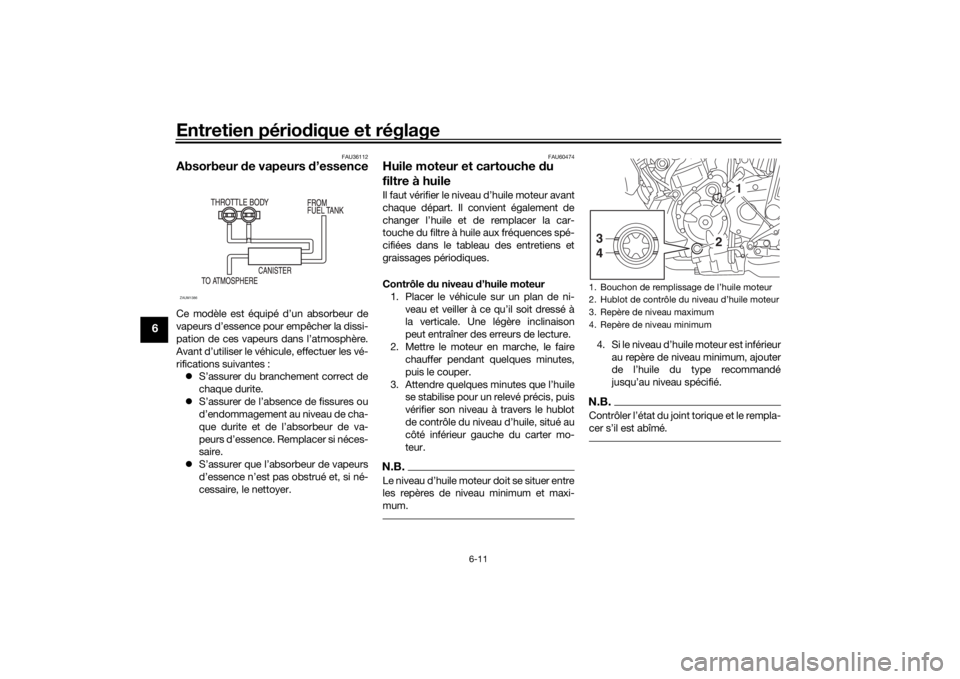

Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.
S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU60474
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise pour un relevé précis, puis
vérifier son niveau à travers le hublot
de contrôle du niveau d’huile, situé au
côté inférieur gauche du carter mo-
teur.N.B.
les repères de niveau minimum et maxi-
mum.
4.
au repère de niveau minimum, ajouter

N.B.

ZAUM1386

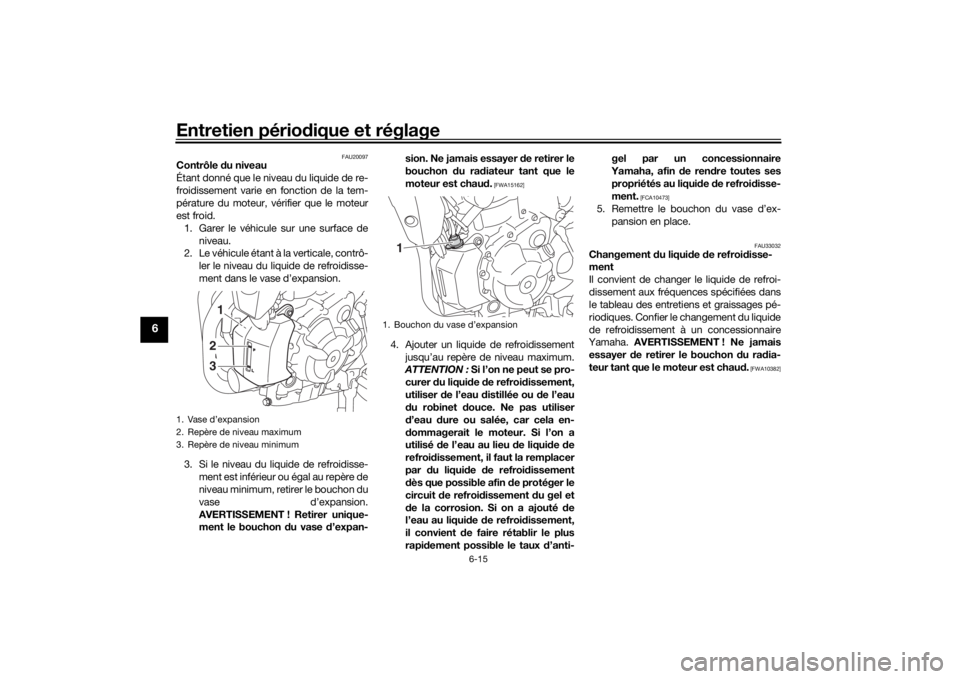

1.
2.
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2 3
4
UBCNF0F0.book Page 11 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-12
6
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Ignorer les étapes 5…7 si la cartouche du
5. Déposer la cartouche du filtre à huile à

N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche

N.B.
dans son siège.7. Mettre la cartouche du filtre à huile

filtre à huile, puis la serrer au couple

trique.

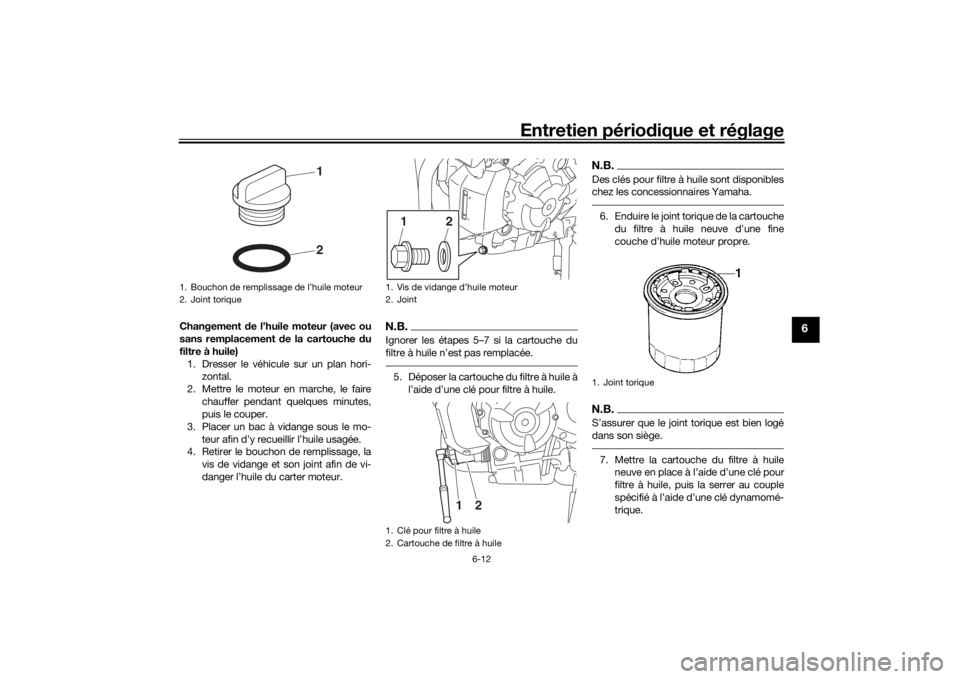

1.
2. Joint torique
21
1.
2. Joint
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
2
1
1. Joint torique
UBCNF0F0.book Page 12 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-13
6
8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile moteur re-
commandée.
N.B.

pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
10. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
11. Remettre le bouchon de remplissage
de l’huile moteur en place et le serrer.
12. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Après le démarrage du moteur, le témoin


1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 N·m (4.3 kgf·m, 32 lb·ft)1
Huile moteur recommandée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
Changement d’huile:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec dépose du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)

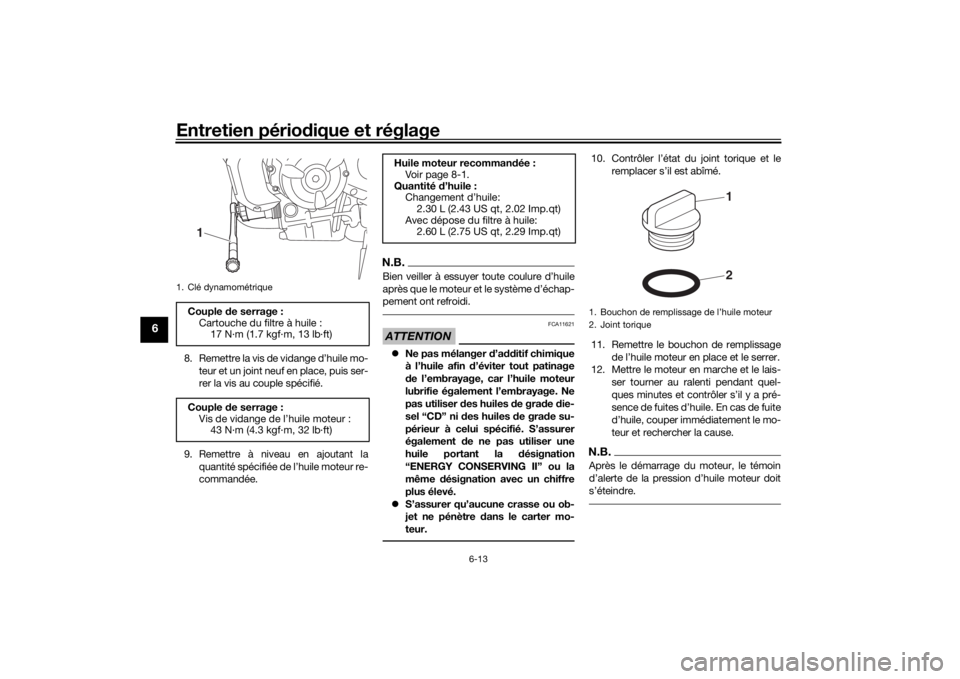

1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
UBCNF0F0.book Page 13 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-14
6
ATTENTION
FCA20860
Si le témoin d’alerte de la pression
d’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immédiatement le moteur, et
faire contrôler le véhicule par un con-
cessionnaire Yamaha.13. Couper le moteur, attendre quelques
minutes que l’huile se stabilise pour
un relevé précis, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FAU85450
Pourquoi YamalubeL’huile YAMALUBE est un produit
YAMAHA d’origine, fruit de la passion et de
la conviction des ingénieurs que l’huile est
une composante moteur liquide impor-
tante. Nous formons des équipes spéciali-
sées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des
essais sur piste, afin de leur faire concevoir
à la fois le moteur et l’huile qu’il utilisera.
Les huiles Yamalube bénéficient des quali-
tés de l’huile de base et d’une proportion
idéale d’additifs afin de garantir la confor-
mité de l’huile finale à nos normes de ren-
dement. Les huiles minérales, semi-synthé-
tiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et
valeurs. Grâce à l’expérience acquise par
Yamaha au cours de nombreuses années
consacrées à la recherche et au dévelop-
pement d’huile depuis les années 1960,
l’huile Yamalube est le meilleur choix pour
votre moteur Yamaha.
FAUS1203
Liquide de refroidissementLe niveau de liquide de refroidissement doit
être contrôlé régulièrement. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.


de corrosion pour moteurs en aluminium et

port 1 : 1.
Liquide de refroidissement
recommandé:
Liquide de refroidissement
YA M A L U B E
Quantité de liquide de
refroidissement :
Vase d’expansion (repère de niveau
max) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) :
1.60 L (1.69 US qt, 1.41 Imp.qt)
UBCNF0F0.book Page 14 Wednesday, January 30, 2019 11:55 AM

Entretien périodique et réglage
6-15
6
FAU20097
Contrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tem-
pérature du moteur, vérifier que le moteur
est froid.
1. Garer le véhicule sur une surface de
niveau.
2. Le véhicule étant à la verticale, contrô-
ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT ! Retirer unique-
ment le bouchon du vase d’expan-sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
4. Ajouter un liquide de refroidissement
jusqu’au repère de niveau maximum.
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
5. Remettre le bouchon du vase d’ex-
pansion en place.
FAU33032
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382]
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
123
1.
1
UBCNF0F0.book Page 15 Wednesday, January 30, 2019 11:55 AM
