Funções dos controlos e instrumentos
3-16
3
PAU13077

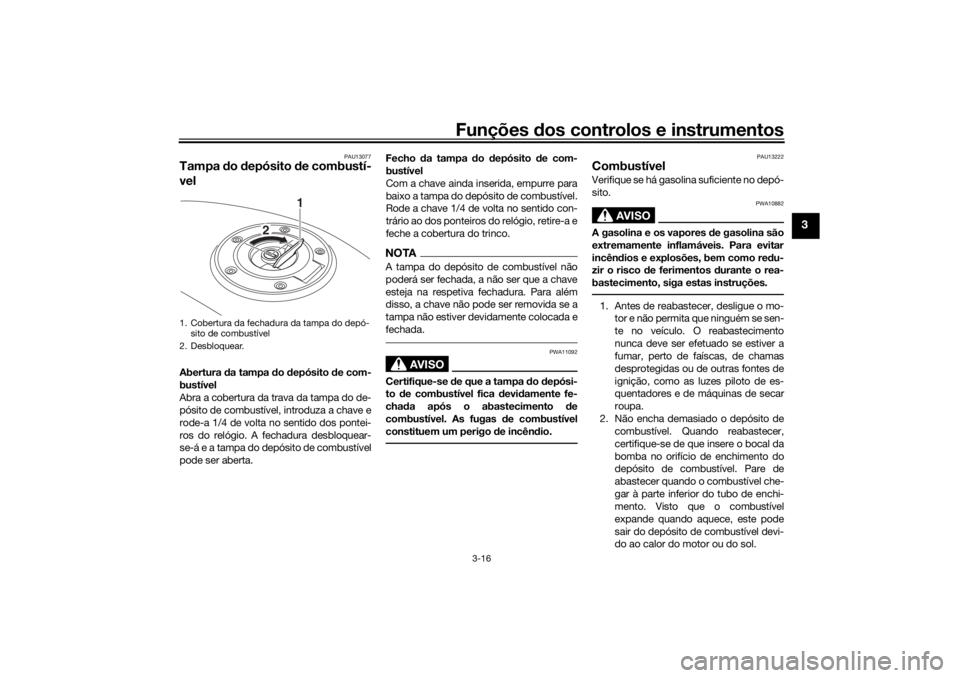

Tampa do depósito de combustí-
vel Abertura da tampa do d epósito de com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Desbloquear.
1
2
UBJXP0P0.book Page 16 Tuesday, January 5, 2021 8:48 AM
Page 32 of 100

Funções dos controlos e instrumentos
3-17
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 90
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani-

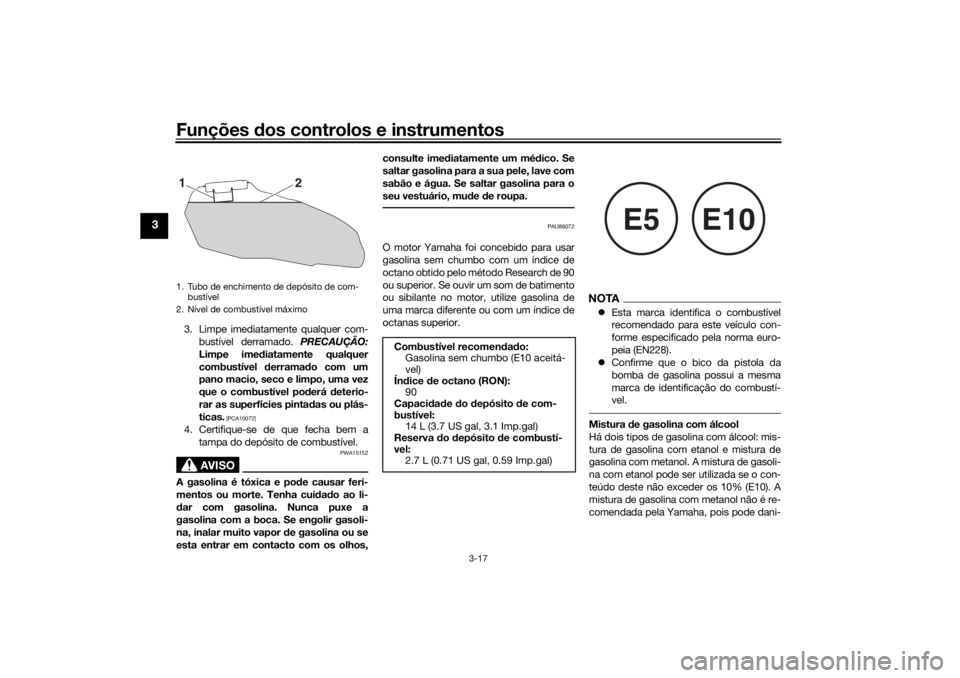

1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
90
Capaci dad e do depósito de com-
bustível: 14 L (3.7 US gal, 3.1 Imp.gal)
Reserva do d epósito de combustí-
vel: 2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBJXP0P0.book Page 17 Tuesday, January 5, 2021 8:48 AM
Page 33 of 100

Funções dos controlos e instrumentos
3-18
3
ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema de escape,
etc.
PAU86240

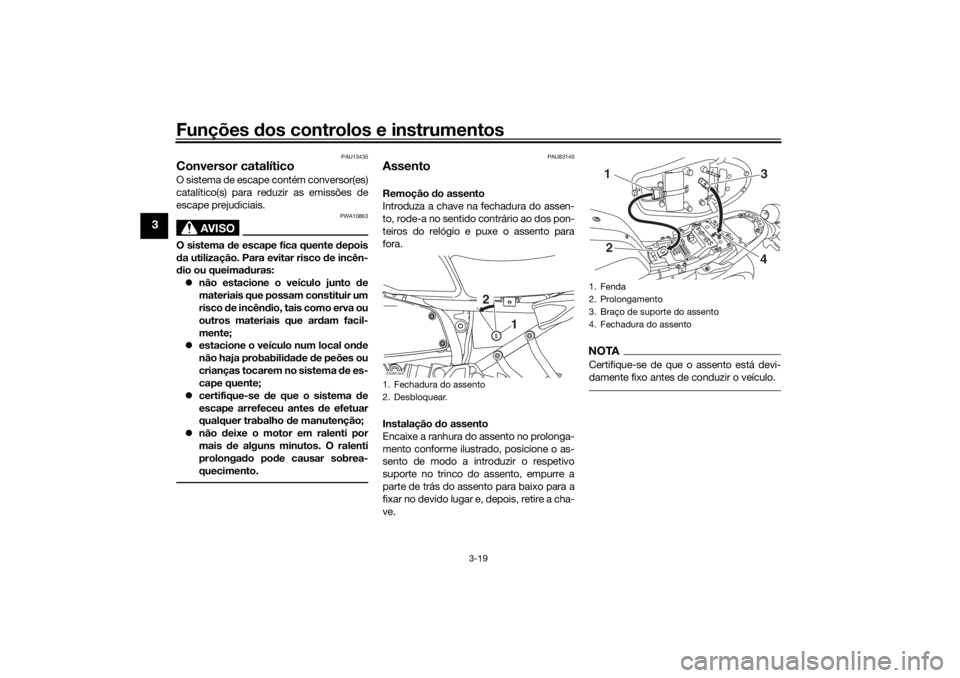

Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelO tubo de respiração previne a existência
de vácuo no depósito de combustível.
O tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo:
Verifique as ligações dos tubos.
Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
Certifique-se de que os tubos se en-
contram posicionados conforme ilus-

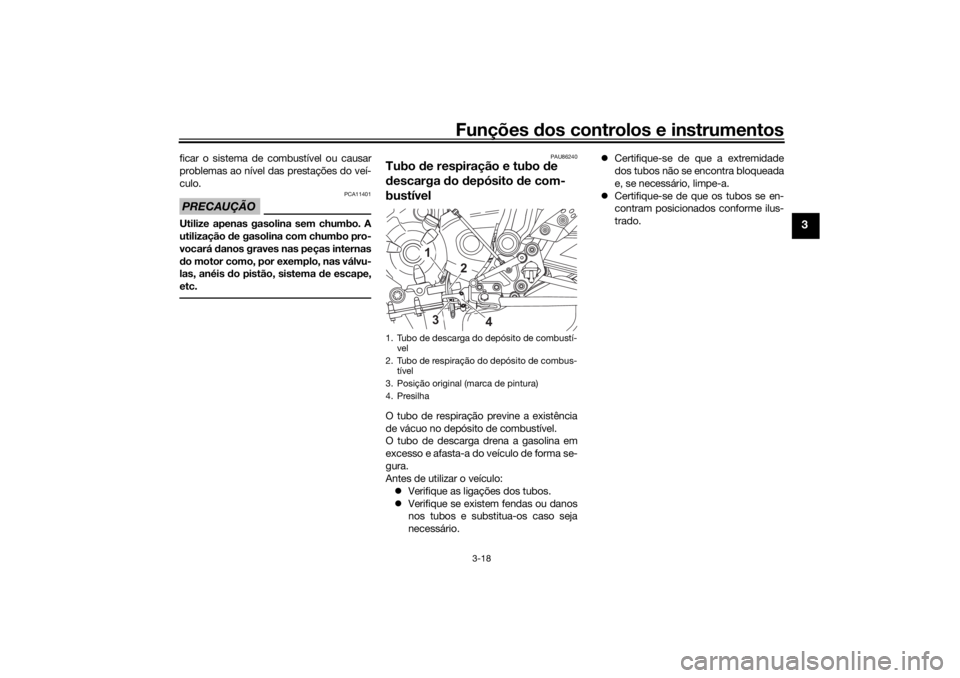

trado.1. Tubo de descarga do depósito de combustí-
vel
2. Tubo de respiração do depósito de combus- tível
3. Posição original (marca de pintura)
4. Presilha
4
31
2
UBJXP0P0.book Page 18 Tuesday, January 5, 2021 8:48 AM
Page 34 of 100

Funções dos controlos e instrumentos
3-19
3
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PAU83140
AssentoRemoção d o assento
Introduza a chave na fechadura do assen-
to, rode-a no sentido contrário ao dos pon-
teiros do relógio e puxe o assento para
fora.
Instalação do assento
Encaixe a ranhura do assento no prolonga-
mento conforme ilustrado, posicione o as-
sento de modo a introduzir o respetivo
suporte no trinco do assento, empurre a
parte de trás do assento para baixo para a
fixar no devido lugar e, depois, retire a cha-
ve.
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.ZAUM1344
2
1
1. Fenda
2. Prolongamento
3. Braço de suporte do assento
4. Fechadura do assento
1
3
4
2
UBJXP0P0.book Page 19 Tuesday, January 5, 2021 8:48 AM
Page 35 of 100

Funções dos controlos e instrumentos
3-20
3
PAUM3640

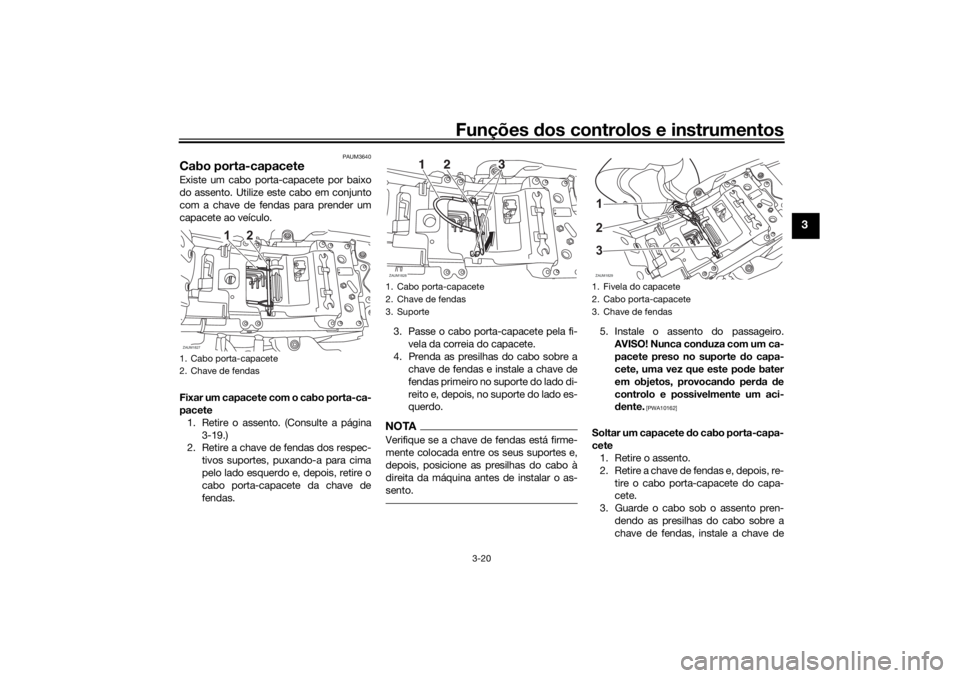

Cabo porta-capaceteExiste um cabo porta-capacete por baixo
do assento. Utilize este cabo em conjunto
com a chave de fendas para prender um
capacete ao veículo.
Fixar um capacete com o cabo porta-ca-
pacete
1. Retire o assento. (Consulte a página 3-19.)
2. Retire a chave de fendas dos respec-
tivos suportes, puxando-a para cima
pelo lado esquerdo e, depois, retire o
cabo porta-capacete da chave de
fendas. 3. Passe o cabo porta-capacete pela fi-
vela da correia do capacete.
4. Prenda as presilhas do cabo sobre a chave de fendas e instale a chave de
fendas primeiro no suporte do lado di-
reito e, depois, no suporte do lado es-
querdo.
NOTAVerifique se a chave de fendas está firme-
mente colocada entre os seus suportes e,
depois, posicione as presilhas do cabo à
direita da máquina antes de instalar o as-
sento.
5. Instale o assento do passageiro.
AVISO! Nunca con duza com um ca-
pacete preso no suporte do capa-
cete, uma vez que este po de bater
em objetos, provocan do per da de
controlo e possivelmente um aci-
d ente.
[PWA10162]
Soltar um capacete do cabo porta-capa-
cete 1. Retire o assento.
2. Retire a chave de fendas e, depois, re-
tire o cabo porta-capacete do capa-
cete.
3. Guarde o cabo sob o assento pren- dendo as presilhas do cabo sobre a
chave de fendas, instale a chave de
1. Cabo porta-capacete
2. Chave de fendasZAUM1827
12
1. Cabo porta-capacete
2. Chave de fendas
3. SuporteZAUM1828
1. Fivela do capacete
2. Cabo porta-capacete
3. Chave de fendasZAUM1829123
UBJXP0P0.book Page 20 Tuesday, January 5, 2021 8:48 AM
Page 36 of 100

Funções dos controlos e instrumentos
3-21
3
fendas na posição original e, depois,
coloque o cabo porta-capacete sob o
suporte do assento.
4. Instale o assento.
PAU47003

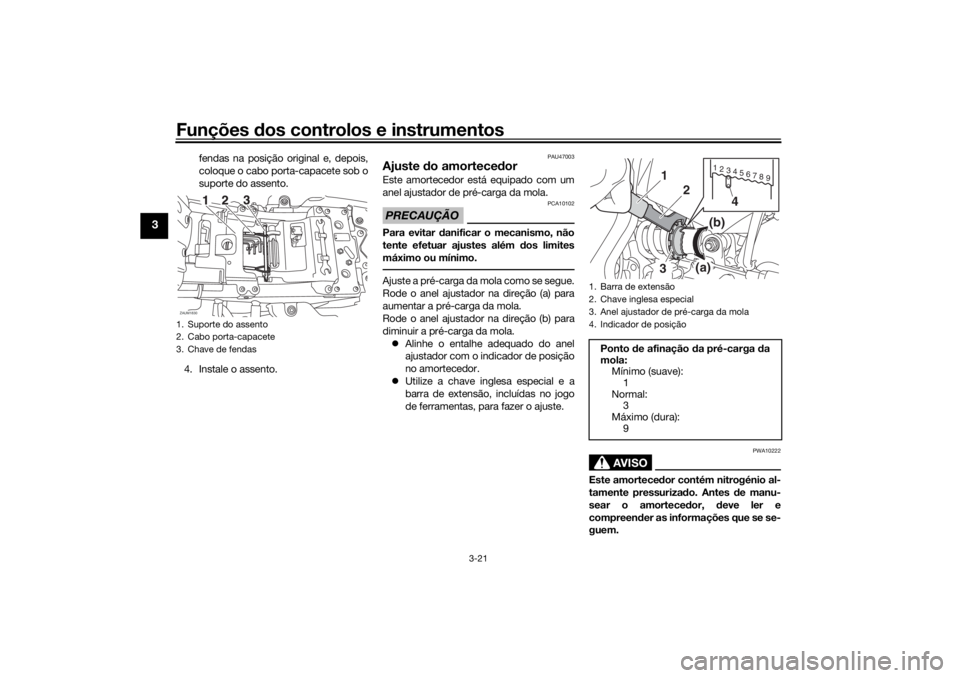

Ajuste do amortece dorEste amortecedor está equipado com um
anel ajustador de pré-carga da mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue.
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola. Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas, para fazer o ajuste.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes d e manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
1. Suporte do assento
2. Cabo porta-capacete
3. Chave de fendasZAUM1830
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave):1
Normal: 3
Máximo (dura):
9
7
6
9
8
5
4
3
2
1
3
(a)(b)
2
1
4
UBJXP0P0.book Page 21 Tuesday, January 5, 2021 8:48 AM
Page 37 of 100

Funções dos controlos e instrumentos
3-22
3
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explod ir
d evi do a pressão excessiva d o gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortece dor danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
UBJXP0P0.book Page 22 Tuesday, January 5, 2021 8:48 AM
Page 38 of 100

Funções dos controlos e instrumentos
3-23
3
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44895
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-12.
UBJXP0P0.book Page 23 Tuesday, January 5, 2021 8:48 AM
Page 39 of 100

Funções dos controlos e instrumentos
3-24
3
SIM NÃOSIM NÃO
SIM NÃO
AVISO

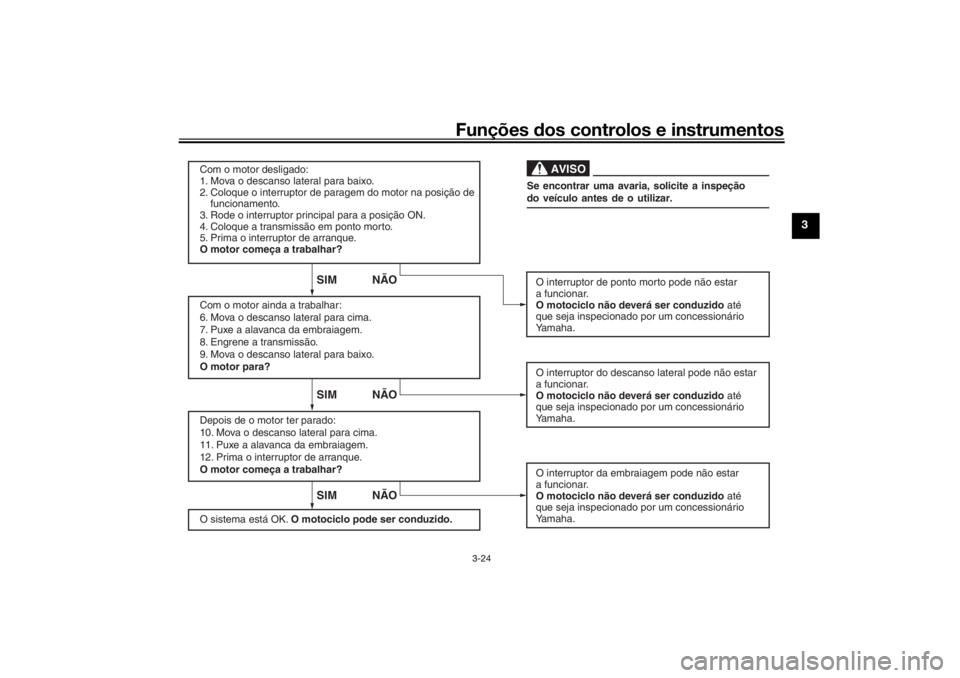

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UBJXP0P0.book Page 24 Tuesday, January 5, 2021 8:48 AM
Page 40 of 100

Para sua segurança – verificações prévias à utilização
4-1
4
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-16, 3-18
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-11
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-22, 6-22
UBJXP0P0.book Page 1 Tuesday, January 5, 2021 8:48 AM
