YAMAHA XSR 700 XTRIBUTE 2021 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-25
6
PAU59921

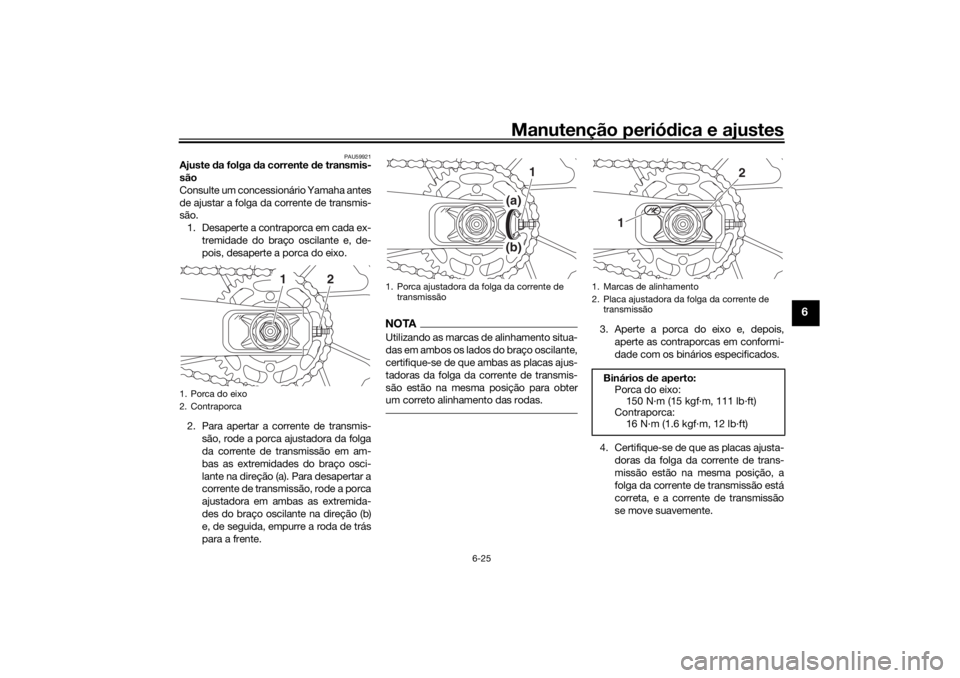

Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são. 1. Desaperte a contraporca em cada ex- tremidade do braço oscilante e, de-
pois, desaperte a porca do eixo.
2. Para apertar a corrente de transmis- são, rode a porca ajustadora da folga
da corrente de transmissão em am-
bas as extremidades do braço osci-
lante na direção (a). Para desapertar a
corrente de transmissão, rode a porca
ajustadora em ambas as extremida-
des do braço oscilante na direção (b)
e, de seguida, empurre a roda de trás
para a frente.
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as placas ajus-
tadoras da folga da corrente de transmis-
são estão na mesma posição para obter
um correto alinhamento das rodas.
3. Aperte a porca do eixo e, depois,aperte as contraporcas em conformi-
dade com os binários especificados.
4. Certifique-se de que as placas ajusta- doras da folga da corrente de trans-
missão estão na mesma posição, a
folga da corrente de transmissão está
correta, e a corrente de transmissão
se move suavemente.
1. Porca do eixo
2. Contraporca
2
1
1. Porca ajustadora da folga da corrente de transmissão
1
(a)(b)
1. Marcas de alinhamento
2. Placa ajustadora da folga da corrente de transmissão
Binários d e aperto:
Porca do eixo:
150 N·m (15 kgf·m, 111 lb·ft)
Contraporca: 16 N·m (1.6 kgf·m, 12 lb·ft)
2
1
UBJXP0P0.book Page 25 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-26
6
PAU23027
Limpeza e lubrificação da cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo.PRECAUÇÃO
PCA10584
A corrente de transmissão d everá ser lu-
brifica da após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.1. Limpe a corrente de transmissão com
um produto de limpeza de correntes
de transmissão e uma pequena esco-
va macia. PRECAUÇÃO: Para evitar
d anificar os anéis de ved ação em
O, não lave a corrente d e transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda- ção em O. PRECAUÇÃO:
Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes po dem conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112] PAU23098
Verificação e lubrificação
dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos d anificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UBJXP0P0.book Page 26 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-27
6
PAU23115
Verificação e lubrificação do pu-
nho e d o cabo do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre corretamente insta-
lada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água diretamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido.

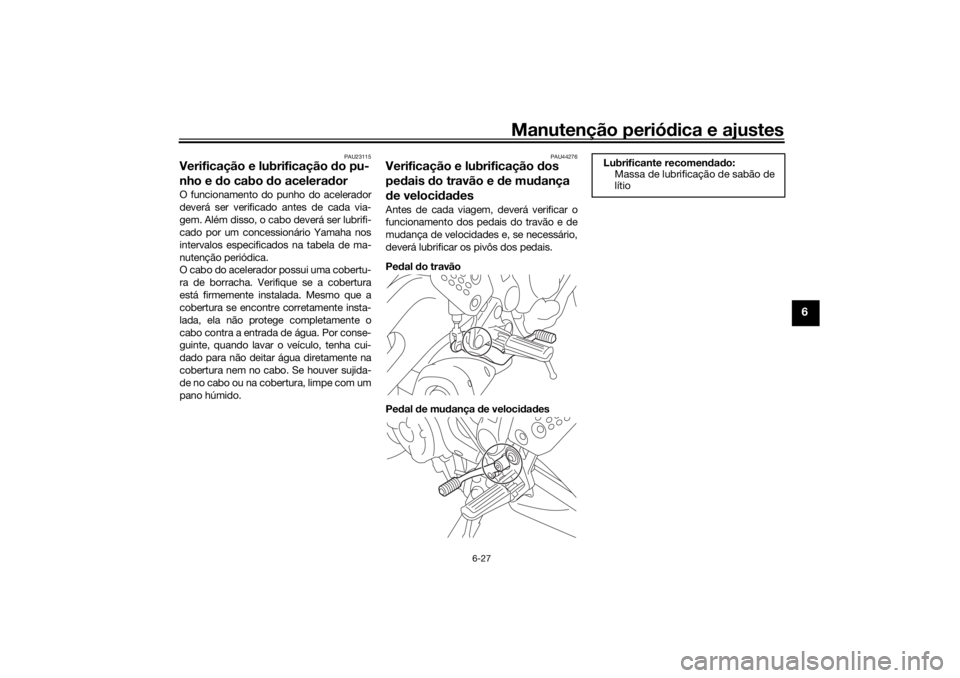

PAU44276
Verificação e lubrificação dos
pe dais do travão e de mu dança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pe dal do travão
Pe dal de mu dança de veloci dad es
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UBJXP0P0.book Page 27 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-28
6
PAU23144

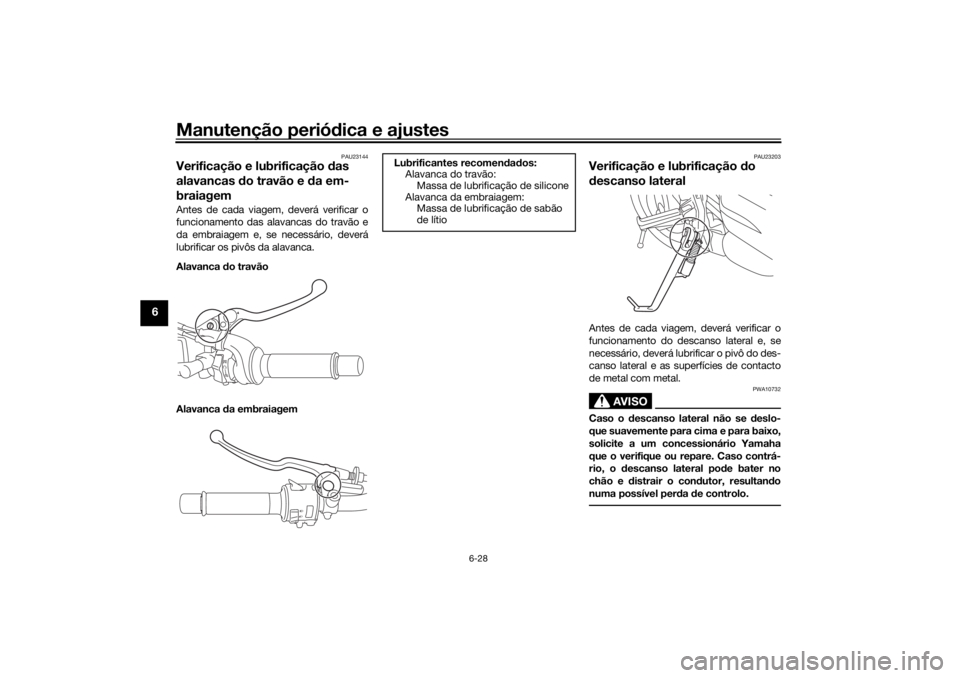

Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
PAU23203
Verificação e lubrificação do
d escanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o d escanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
Lubrificantes recomen dad os:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem: Massa de lubrificação de sabão
de lítio
UBJXP0P0.book Page 28 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-29
6
PAU23252

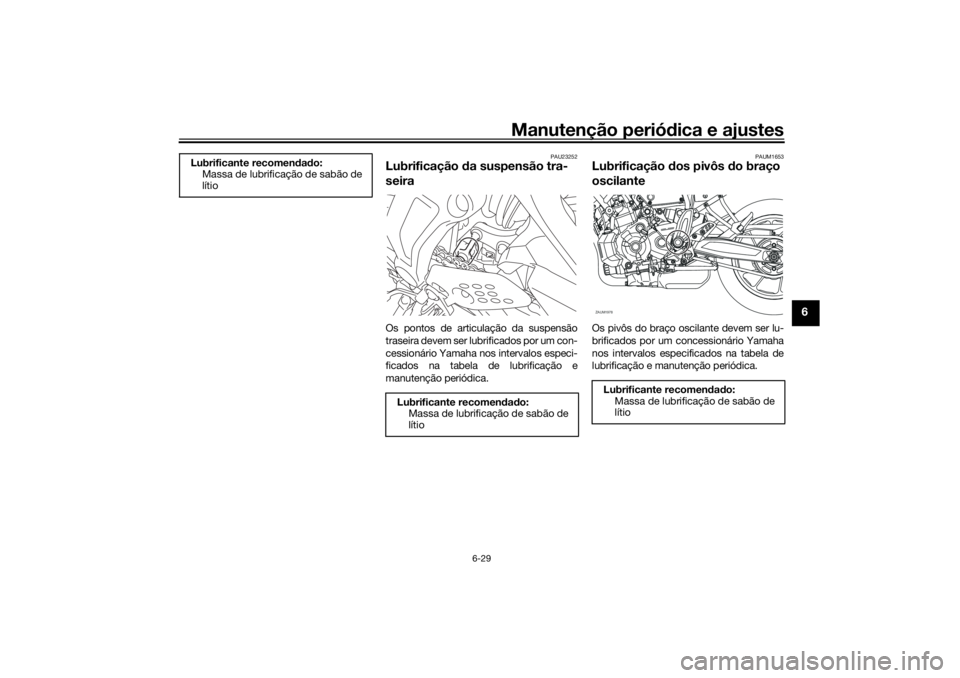

Lubrificação da suspensão tra-
seiraOs pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
PAUM1653
Lubrificação d os pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen
dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítioZAUM1978
UBJXP0P0.book Page 29 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-30
6
PAU23273

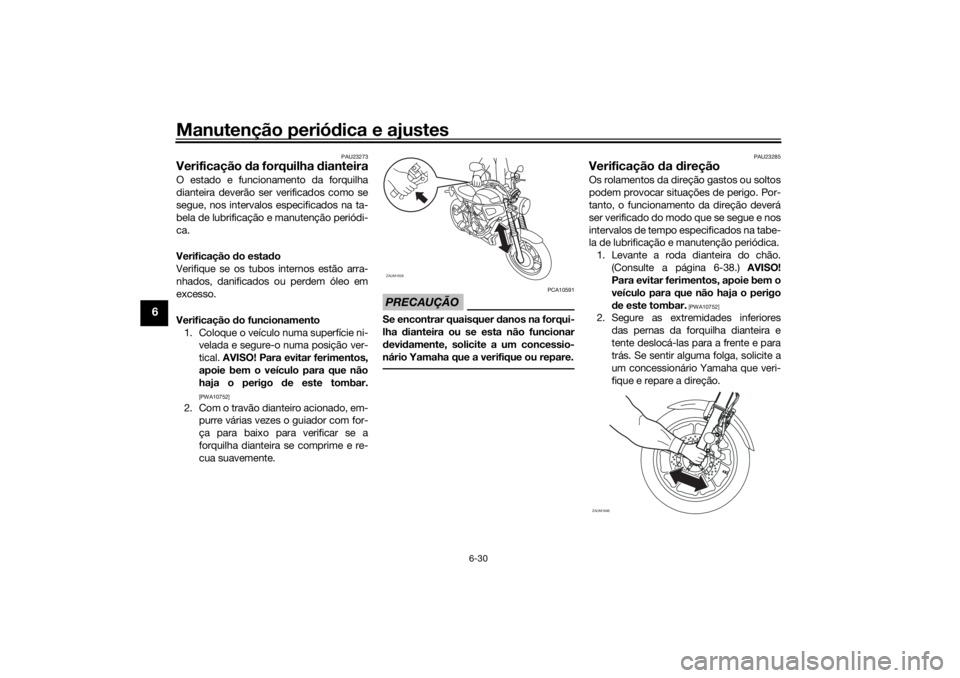

Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão. (Consulte a página 6-38.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
ZAUM1628
ZAUM1846
UBJXP0P0.book Page 30 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-31
6
PAU23292
Verificação dos rolamentos de

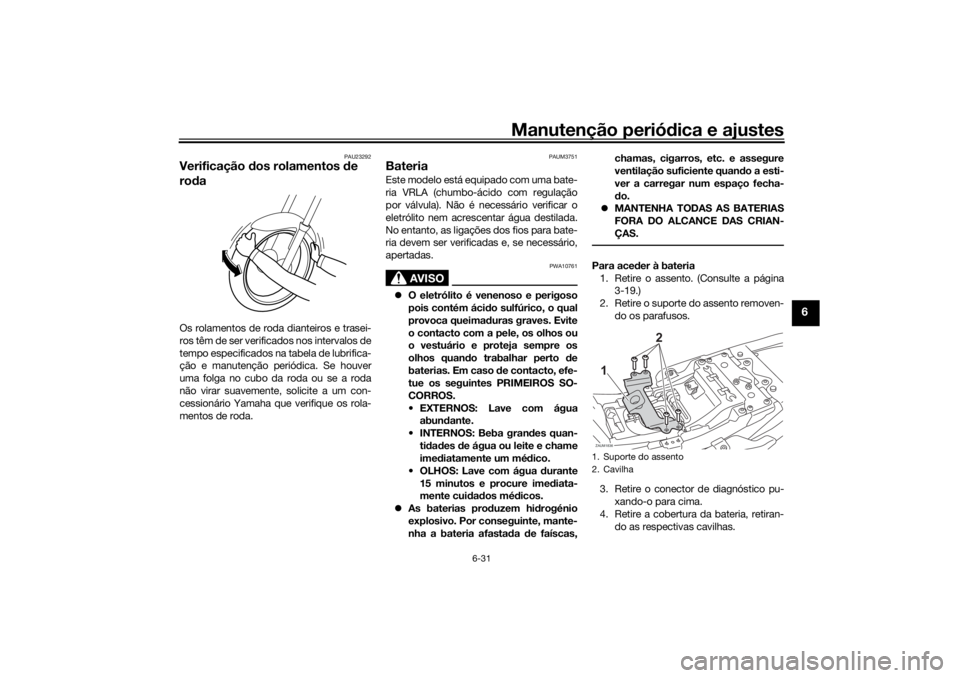

ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAUM3751
Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas, chamas, cigarros, etc. e assegure
ventilação suficiente quan
do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.

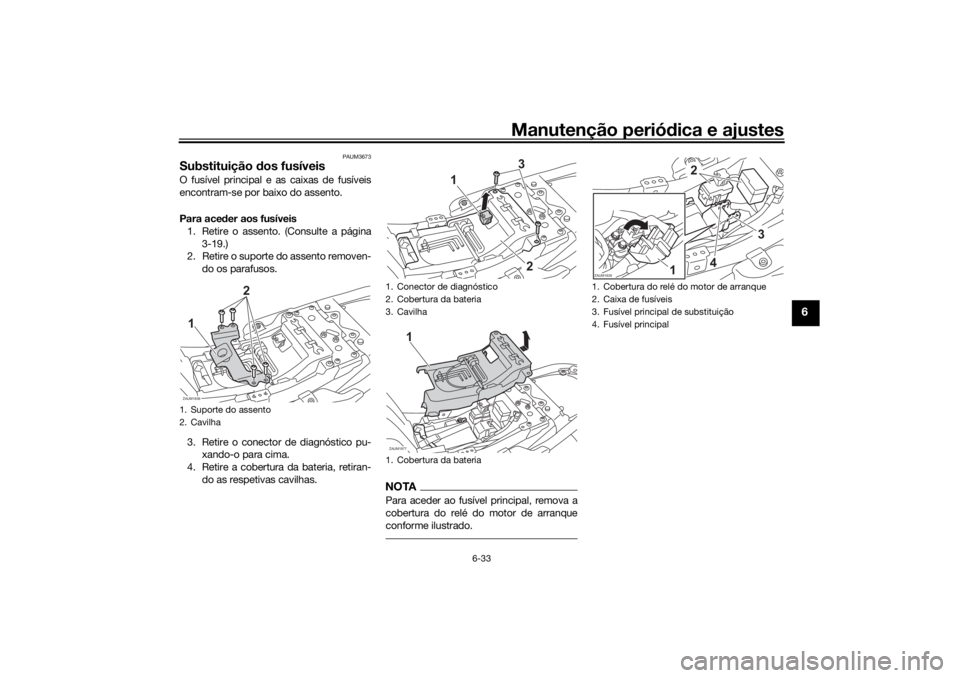

Para ace der à bateria
1. Retire o assento. (Consulte a página 3-19.)
2. Retire o suporte do assento removen- do os parafusos.
3. Retire o conector de diagnóstico pu- xando-o para cima.
4. Retire a cobertura da bateria, retiran- do as respectivas cavilhas.1. Suporte do assento
2. CavilhaZAUM1836
2
1
UBJXP0P0.book Page 31 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-32
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligad o e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente. 3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se o
interruptor principal está desligad o
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Ao instalar a bateria, assegure que o
fio de bateria positivo é encaminhado
através do orifício na faixa para bate-
ria e que ambos os fios de bateria es-
tão ligados adequadamente aos
terminais de bateria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.5. Coloque a cobertura da bateria na po- sição original e, depois, instale as ca-
vilhas.
6. Instale o conector de diagnóstico em-
purrando-o para baixo.
7. Instale o suporte do assento instalan- do as cavilhas e, depois, aperte as ca-
vilhas com o binário especificado.

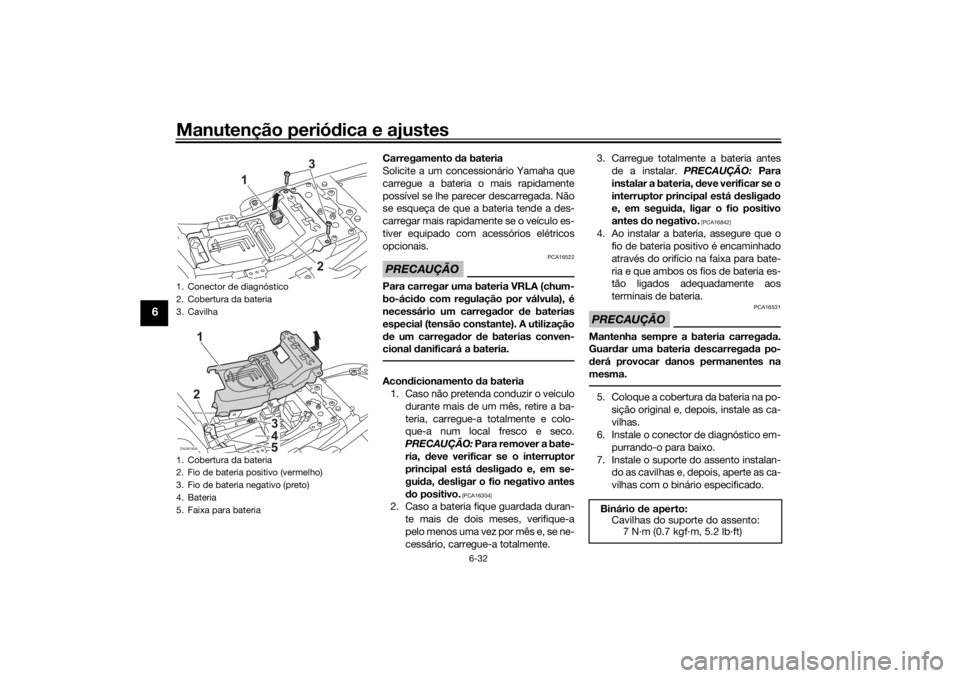

1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
4. Bateria
5. Faixa para bateria
3
12
ZAUM1838
12
34
Binário de aperto:
Cavilhas do suporte do assento:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBJXP0P0.book Page 32 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-33
6
PAUM3673
Substituição dos fusíveisO fusível principal e as caixas de fusíveis
encontram-se por baixo do assento.
Para ace der aos fusíveis
1. Retire o assento. (Consulte a página 3-19.)
2. Retire o suporte do assento removen-
do os parafusos.
3. Retire o conector de diagnóstico pu- xando-o para cima.
4. Retire a cobertura da bateria, retiran- do as respetivas cavilhas.
NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.
1. Suporte do assento
2. CavilhaZAUM1836
2
1
1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
3
12
ZAUM1977
1
1. Cobertura do relé do motor de arranque
2. Caixa de fusíveis
3. Fusível principal de substituição
4. Fusível principalZAUM1839
2
3
4
1
UBJXP0P0.book Page 33 Tuesday, January 5, 2021 8:48 AM

Manutenção periódica e ajustes
6-34
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir- cuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à recomen
dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
5. Após substituir o fusível, coloque a
cobertura da bateria na posição origi-
nal e, depois, instale as cavilhas.
6. Instale o conector de diagnóstico em-
purrando-o para baixo.
7. Instale o suporte do assento instalan- do as cavilhas e, depois, aperte as ca-
vilhas com o binário especificado.
8. Instale o assento.
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível de reserva 2 (para ECU)
5. Fusível de reserva (para o relógio e o siste- ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível de solenóide ABS
8. Fusível do motor do ABS
9. Fusível de perigo
10.Fusível auxiliar
11.Fusível da unidade de controlo ABS
12.Fusível de substituição
7
8
9
10
11
1
2
3
4
5
61212
Fusíveis especifica dos:
Fusível principal: 30.0 A
Fusível auxiliar: 2.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da luz de perigo: 7.5 A
Fusível da ignição:
10.0 A
Fusível do motor da ventoinha do
radiador:
10.0 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível de reserva: 7.5 A
Fusível de reserva 2: 10.0 A
Binário de aperto:
Cavilhas do suporte do assento:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBJXP0P0.book Page 34 Tuesday, January 5, 2021 8:48 AM
