YAMAHA XSR 700 XTRIBUTE 2021 Manuale de Empleo (in Spanish)

Especificaciones
8-1
8
Dimensiones:Longitud total:2075 mm (81.7 in)
Anchura total:
865 mm (34.1 in)
Altura total: 1120 mm (44.1 in)
Altura del asiento: 855 mm (33.7 in)
Distancia entre ejes:
1405 mm (55.3 in)
Holgura mínima al suelo: 140 mm (5.51 in)
Radio de giro mínimo: 2.7 m (8.86 ft)Peso:Peso en orden de marcha:192 kg (423 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros:
En línea
Número de cilindros: 2 cilindros
Cilindrada: 689 cm3
Calibre × Carrera:
80.0 × 68.6 mm (3.15 × 2.70 in) Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con desmontaje del filtro de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.60 L (1.69 US qt, 1.41 Imp.qt)Combustible:Gasolina recomendada:Gasolina sin plomo (E10 aceptable)
Octanaje (RON): 90
Capacidad del depósito de combustible:
14 L (3.7 US gal, 3.1 Imp.gal)
Cantidad de reserva de combustible: 2.7 L (0.71 US gal, 0.59 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:1WS1 10Transmisión:Relación de engranajes:
1a: 2.846 (37/13)
2a:
2.125 (34/16)
3a: 1.632 (31/19)
4a: 1.300 (26/20)
5a:
1.091 (24/22)
6a: 0.964 (27/28)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 ZR 17M/C(58W)
Fabricante/modelo: PIRELLI/MT60RSNeumático trasero:Tipo:Sin cámara
Tamaño: 180/55 ZR 17M/C(73W)
Fabricante/modelo:
PIRELLI/MT60RS
UBJXS0S0.book Page 1 Friday, December 25, 2020 1:12 PM

Especificaciones
8-2
8
Carga:Carga máxima:166 kg (366 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla:Faro:
H4, 60.0 W/55.0 W
Luz de freno y posterior:
LED Luz de intermitencia delantera:
10.0 W
Luz de intermitencia trasera: 10.0 W
Luz auxiliar:
5.0 W
Luz de la matrícula: 5.0 W
UBJXS0S0.book Page 2 Friday, December 25, 2020 1:12 PM

Información para el consumidor
9-1
9
SAU53562

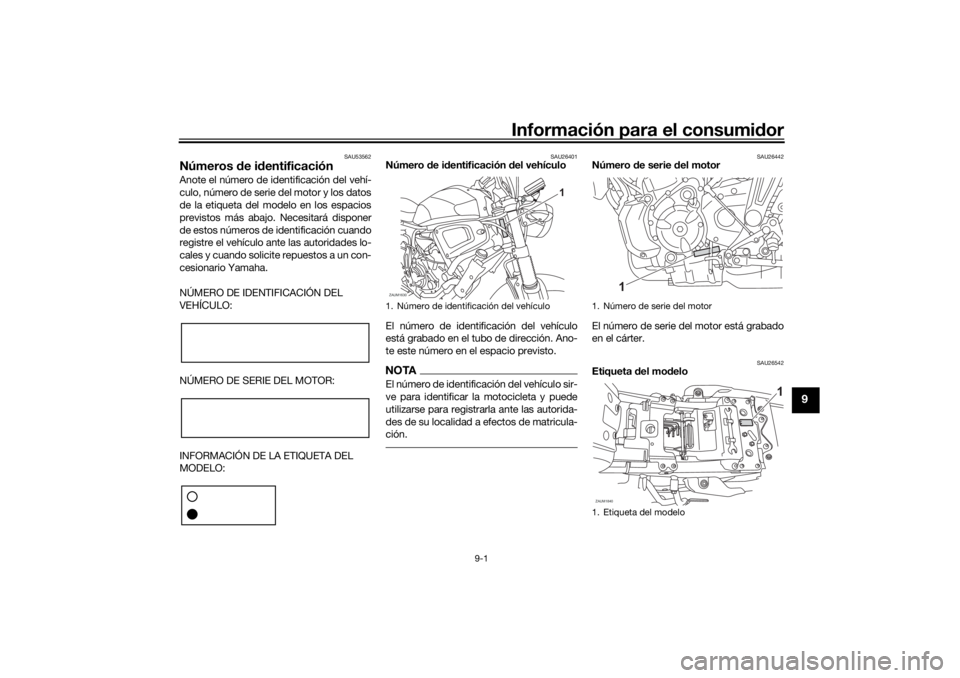

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26542
Etiqueta del mo delo
1. Número de identificación del vehículoZAUM1630
1
1. Número de serie del motor
1. Etiqueta del modelo
1
ZAUM1840
1
UBJXS0S0.book Page 1 Friday, December 25, 2020 1:12 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-18). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910

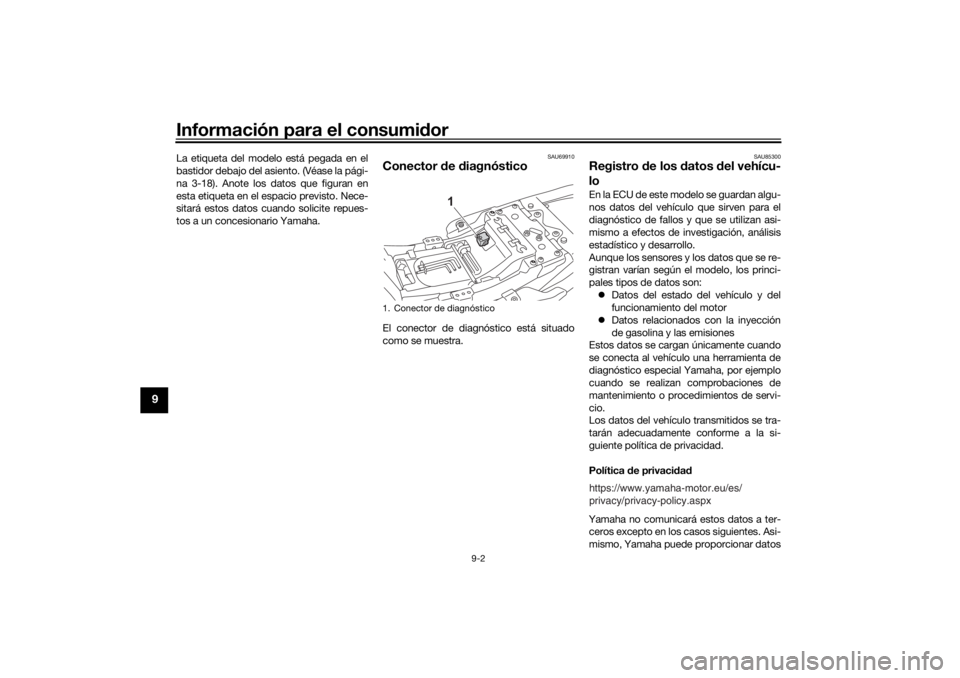

Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los datos del vehícu-
loE n l a E CU d e es t e m o de l o se g u ar da n a l g u -
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter- ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
UBJXS0S0.book Page 2 Friday, December 25, 2020 1:12 PM

Información para el consumidor
9-3
9
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio- ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretos
UBJXS0S0.book Page 3 Friday, December 25, 2020 1:12 PM

10-1
10
Índice alfabéticoAABS ....................................................... 3-14
Aceite de motor y cartucho del filtro
de aceite ............................................. 6-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-38
Arranque del motor ................................. 5-2
Asiento .................................................. 3-18BBatería................................................... 6-31
Bombilla del faro, sustitución ............... 6-35
Bombilla del intermitente, cambio ........ 6-37
Bombilla de una luz de posición, cambio................................................ 6-36
Bombona .............................................. 6-11
Bujías, comprobación ........................... 6-10CCaballete lateral .................................... 3-21
Caballete lateral, comprobación y engrase ............................................ 6-29
Cable del portacascos .......................... 3-19
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y engrase ............................................ 6-26
Cambio de marchas ............................... 5-3
Catalizador............................................ 3-18
Cojinetes de las ruedas, comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Conector de corriente continua ............ 3-21
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-20
Conmutador de la luz de cruce/ carretera ............................................. 3-12 Consumo de gasolina, consejos para
reducirlo ............................................... 5-4
Cuadro de identificación de averías ..... 6-40
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-30EEl motor se recalienta ........................... 6-41
Especificaciones .................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire y tubo de drenaje, cambio y limpieza .............................. 6-16
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-16HHolgura de las válvulas ........................ 6-17
Horquilla delantera, comprobación ...... 6-30IIdentificación de averías....................... 6-39
Indicador multifunción ............................ 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/paro del motor.................................................. 3-12
Interruptor de intermitencia .................. 3-12
Interruptor de la bocina ........................ 3-12
Interruptor de luces de emergencia ..... 3-12
Interruptor de ráfagas........................... 3-12
Interruptores de la luz de freno ............ 6-22
Interruptores del manillar ..................... 3-11
Interruptor principal/Bloqueo de la dirección .............................................. 3-2
JJuego de herramientas ...........................6-2
Juego de la cadena de transmisión ......6-24
Juego libre de la maneta de
embrague, ajuste ................................6-20
Juego libre de la maneta del freno, comprobación ....................................6-21
Juego libre del puño del acelerador, comprobación ....................................6-17LLíquido de freno, comprobación...........6-23
Líquido de frenos, cambio ....................6-24
Líquido refrigerante ...............................6-15
Luces indicadoras de intermitencia ........3-3
Luces indicadoras y de aviso .................3-3
Luz de aviso de la presión de aceite ......3-3
Luz de aviso de la temperatura del líquido refrigerante................................3-4
Luz de aviso del sistema ABS ................3-5
Luz de freno/piloto trasero....................6-37
Luz de la matrícula ................................6-38
Luz indicadora de avería (MIL) ................3-4
Luz indicadora de la luz de carretera ......3-3
Luz indicadora del sistema inmovilizador.........................................3-5
Luz indicadora de punto muerto .............3-3MManeta de embrague ............................3-13
Maneta del freno ...................................3-13
Manetas de freno y embrague, comprobación y engrase ....................6-28
Mantenimiento, sistema de control
de emisiones.........................................6-3
Mantenimiento y engrase, periódico ......6-5
UBJXS0S0.book Page 1 Friday, December 25, 2020 1:12 PM

Índice alfabético
10-2
10
NNeumáticos .......................................... 6-17
Número de identificación del vehículo ... 9-1
Número de serie del motor..................... 9-1
Números de identificación...................... 9-1PPastillas de freno delantero y
trasero, comprobación ....................... 6-22
Pedal de cambio................................... 3-13
Pedal de freno ...................................... 3-14
Pedales de freno y cambio, comprobación y engrase ................... 6-27
Pivotes del basculante, engrase .......... 6-29
Puño del acelerador y cable, comprobación y engrase ................... 6-27RRegistro de los datos, vehículo .............. 9-2
Rodaje del motor .................................... 5-1
Ruedas ................................................. 6-20SSistema de corte del circuito de encendido .......................................... 3-22
Sistema inmovilizador ............................ 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-29TTapón del depósito de gasolina ........... 3-15
Tubo respiradero del depósito de gasolina y tubo de
desbordamiento ................................. 3-17YYamalube.............................................. 6-14
UBJXS0S0.book Page 2 Friday, December 25, 2020 1:12 PM
