Mantenimiento y ajustes periódicos6-16
6
5. Coloque la tapa del depósito de líqui-
do refrigerante.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU60451
Cambio
del filtro de aire y limpie-
za del tubo de drenajeDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de ai re en un concesionario
Yamaha con mayor frecuencia si conduce
en lugares especialmente húmedos o pol-
vorientos. No obstante, el tubo de drenaje
de la caja del filtro de aire es de fácil acceso
y se debe comprobar con frecuencia y lim-
piar según sea necesario.
Para limpiar el tubo d e drenaje de la caja
d el filtro de aire
1. Retire el tubo de drenaje de la caja del
filtro de aire situado bajo la caja del fil-
tro de aire. 2. Efectúe una limpieza y, a continua-
ción, instale el tubo.1. Tubo de drenaje del filtro de aireZAUM1348
1
UBJXS0S0.book Page 16 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-17
6
SAU21386
Comprobación del juego libre del
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta d e los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

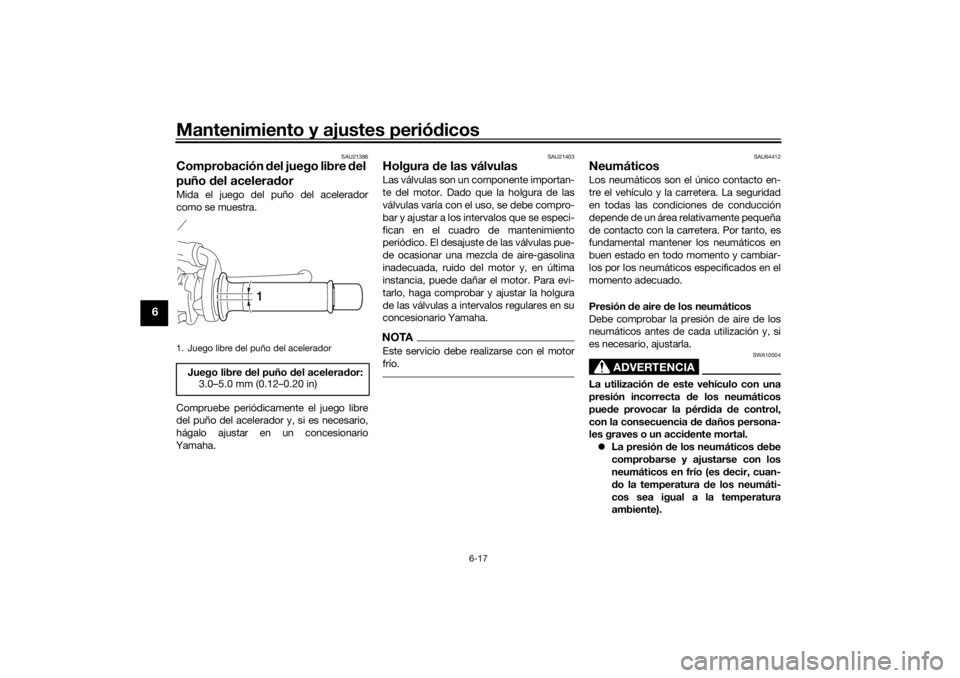

1. Juego libre del puño del aceleradorJuego libre del puño del acelerad or:
3.0–5.0 mm (0.12–0.20 in)
1
UBJXS0S0.book Page 17 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-18
6
 La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gasta dos, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos red uce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución d e toda pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona: Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero: 225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima:
Veh íc ul o:166 kg (366 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.

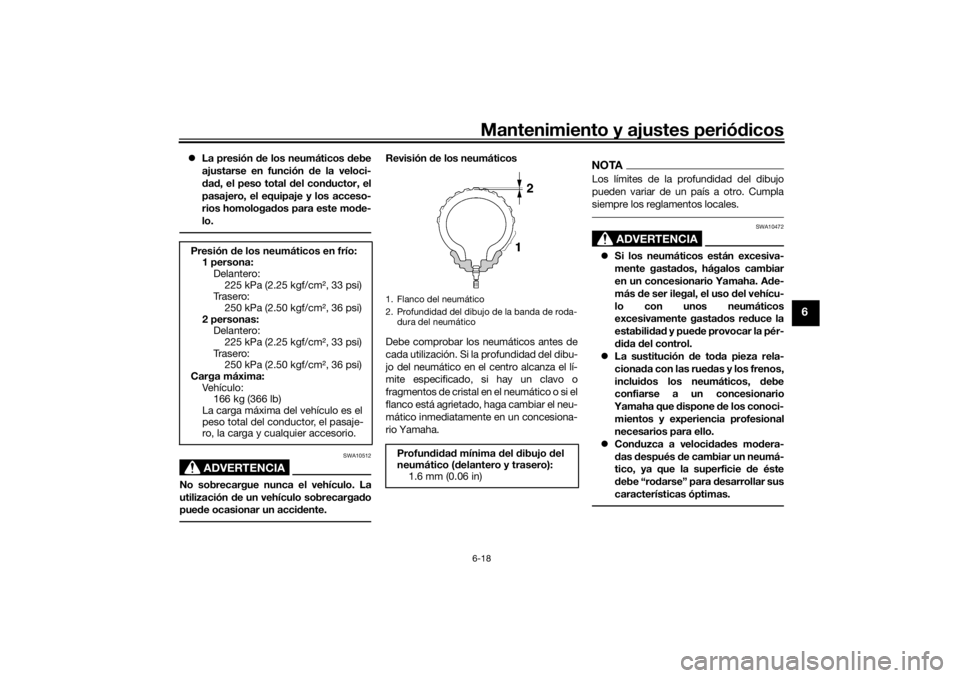

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UBJXS0S0.book Page 18 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-19
6
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin de evitar fugas d e aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “ro dad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático con obturador
Neumático delantero:
Ta m a ñ o :
120/70 ZR 17M/C(58W)
Marca/modelo: PIRELLI/MT60RS
Neumático trasero: Ta m a ñ o :180/55 ZR 17M/C(73W)
Marca/modelo: PIRELLI/MT60RS
DELANTERO y TRASERO:
Válvula de aire del neumático:TR412
Núcleo de la válvula:
#9100 (original)
UBJXS0S0.book Page 19 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-20
6
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a velocid ad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire d e
los neumáticos en función de las
con diciones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU33893
Ajuste del juego libre de la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la

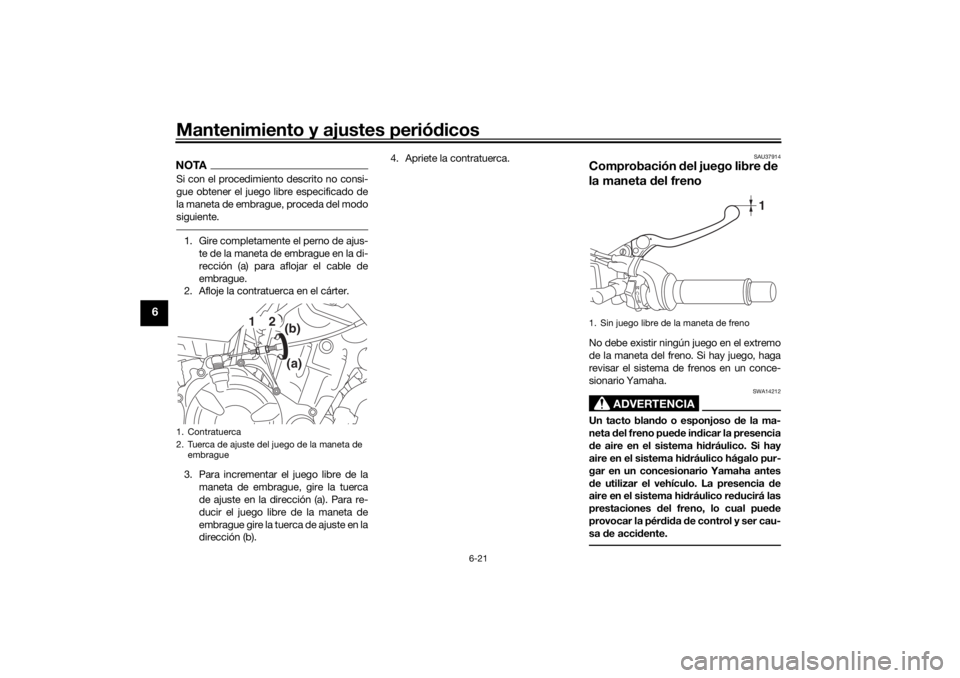

dirección (b).1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embrague
Juego de la maneta de embrague:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
UBJXS0S0.book Page 20 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-21
6
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca en el cárter.
3. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
embrague gire la tuerca de ajuste en la
dirección (b). 4. Apriete la contratuerca.
SAU37914
Comprobación
del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
1
2
(a)(b)
1. Sin juego libre de la maneta de freno
1
UBJXS0S0.book Page 21 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-22
6
SAU36505
Interruptores de la luz d e freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas
d e freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las
pastillas de freno.
SAU46292
Pastillas
de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.

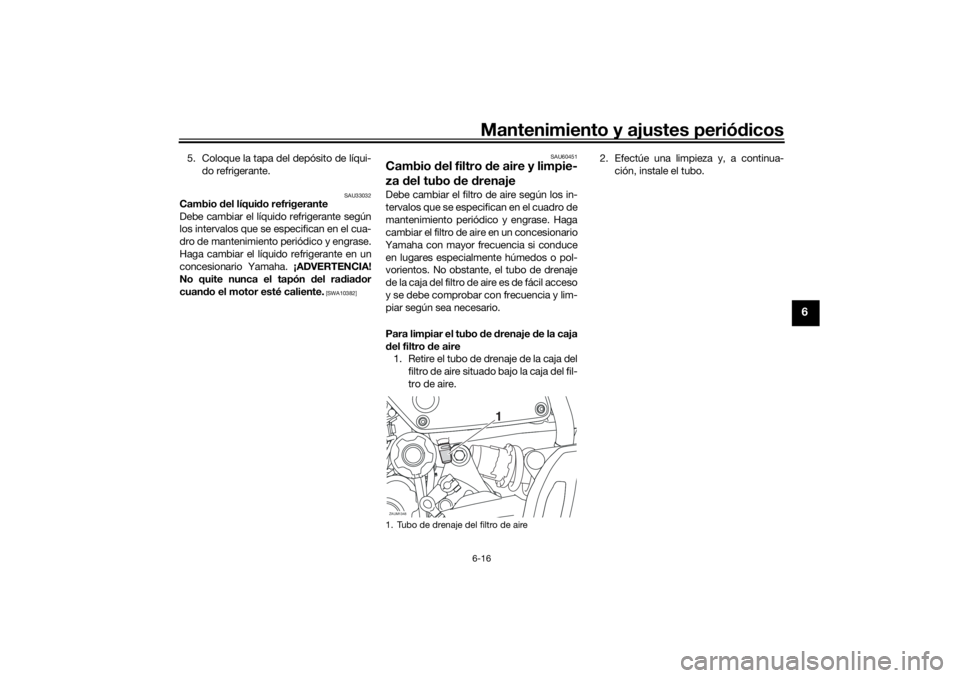

1. Indicador de desgaste de la pastilla de frenoZAUM1845
1
1
1. Ranura indicadora de desgaste de la pastilla de frenoZAUM1834
1
1
UBJXS0S0.book Page 22 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-23
6
SAU40262

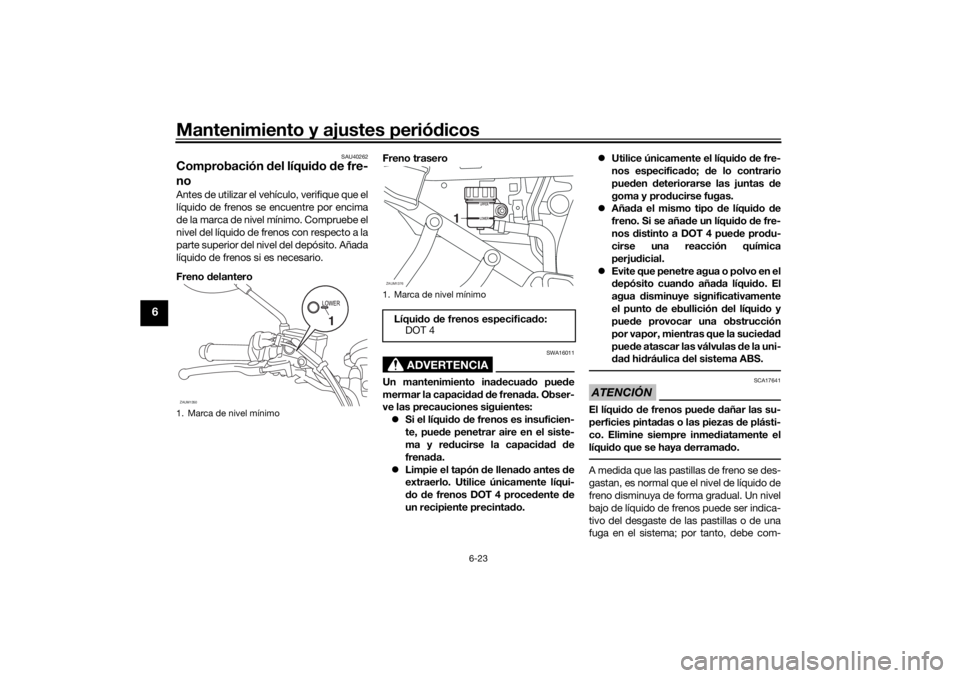

Comprobación del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento ina
decuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:
 Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y red ucirse la capaci dad de
frena da.
 Limpie el tapón de llena do antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do. 
Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci

rse una reacción química
perju dicial.
 Evite que penetre agua o polvo en el
depósito cuan do aña da líquid o. El
agua disminuye significativamente
el punto de ebullición d el líquido y
pue de provocar una obstrucción
por vapor, mientras que la sucied ad
pue de atascar las válvulas d e la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líqui do que se haya derramad o.A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
1. Marca de nivel mínimoZAUM1350
1
1. Marca de nivel mínimoLíquido d e frenos especifica do:
DOT 4ZAUM1376
1
UBJXS0S0.book Page 23 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-24
6
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22734
Cambio del líqui do de frenosHaga cambiar el líquido de frenos cada
2 años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
 Juntas de freno: cada 2 años
 Tubos de freno: cada 4 años
SAU22762
Juego de la ca dena de transmi-
siónDebe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU60046

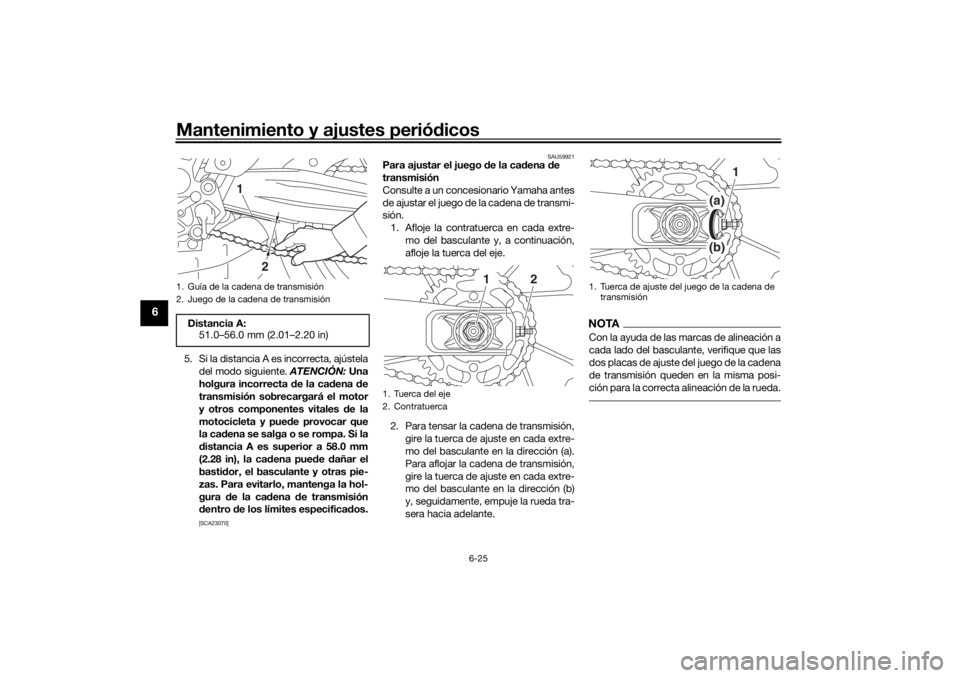

Para comprobar el juego de la ca dena
d e transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.2. Ponga la transmisión en la posición de
punto muerto.
3. Empuje hacia abajo la cadena de transmisión por debajo del extremo
del protector.
4. Mida la distancia A entre el protector de la cadena de transmisión y el cen-
tro de la cadena, como se muestra.
UBJXS0S0.book Page 24 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-25
6
5. Si la distancia A es incorrecta, ajústela
del modo siguiente. ATENCIÓN: Una
holgura incorrecta de la cad ena de
transmisión sobrecargará el motor
y otros componentes vitales de la
motocicleta y pue de provocar que
la ca dena se salga o se rompa. Si la
d istancia A es superior a 58.0 mm
(2.28 in), la ca dena pue de dañar el
basti dor, el basculante y otras pie-
zas. Para evitarlo, mantenga la hol-
gura de la ca dena de transmisión
d entro de los límites especifica dos.
[SCA23070] SAU59921
Para ajustar el juego
de la ca dena de
transmisión
Consulte a un concesionario Yamaha antes
de aj u s t ar e l j u e g o d e l a c ad en a de t r an s m i -
sión. 1. Afloje la contratuerca en cada extre- mo del basculante y, a continuación,
afloje la tuerca del eje.
2. Para tensar la cadena de transmisión, gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que las
dos placas de ajuste del juego de la cadena
de transmisión queden en la misma posi-
ción para la correcta alineación de la rueda.
1. Guía de la cadena de transmisión
2. Juego de la cadena de transmisiónDistancia A:51.0–56.0 mm (2.01–2.20 in)
2
1
1. Tuerca del eje
2. Contratuerca
2
1
1. Tuerca de ajuste del juego de la cadena de
transmisión
1
(a)(b)
UBJXS0S0.book Page 25 Friday, December 25, 2020 1:12 PM
