Commandes et instruments
3-16
3
FAU13077
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir d e
carburant
Ouvrir le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé, puis
la tourner de 1/4 tour dans le sens des ai-
guilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de
carburant peut être ouvert. Fermeture
du bouchon du réservoir de
carburant
La clé étant toujours en place, appuyer sur
le bouchon du réservoir de carburant. Tour-
ner la clé d’1/4 de tour dans le sens inverse
des aiguilles d’une montre, la retirer, puis
refermer le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
12
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1
2
UBJXF0F0.book Page 16 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-17
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d ’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon
propre, sec et d oux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de
l’essence sans plomb ayant un indice d’oc-
tane recherche égal ou supérieur à 90. Si
des cognements ou cliquetis surviennent,
utiliser une essence de marque différente
ou ayant un indice d’octane supérieur.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
2
1
Carburant recomman dé:
Essence sans plomb (E10 accep-
table)
In dice d’octane (RON) :
90
Capacité du réservoir de carburant :
14 L (3.7 US gal, 3.1 Imp.gal)
Réserve du réservoir de carburant :
2.7 L (0.71 US gal, 0.59 Imp.gal)
UBJXF0F0.book Page 17 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-18
3

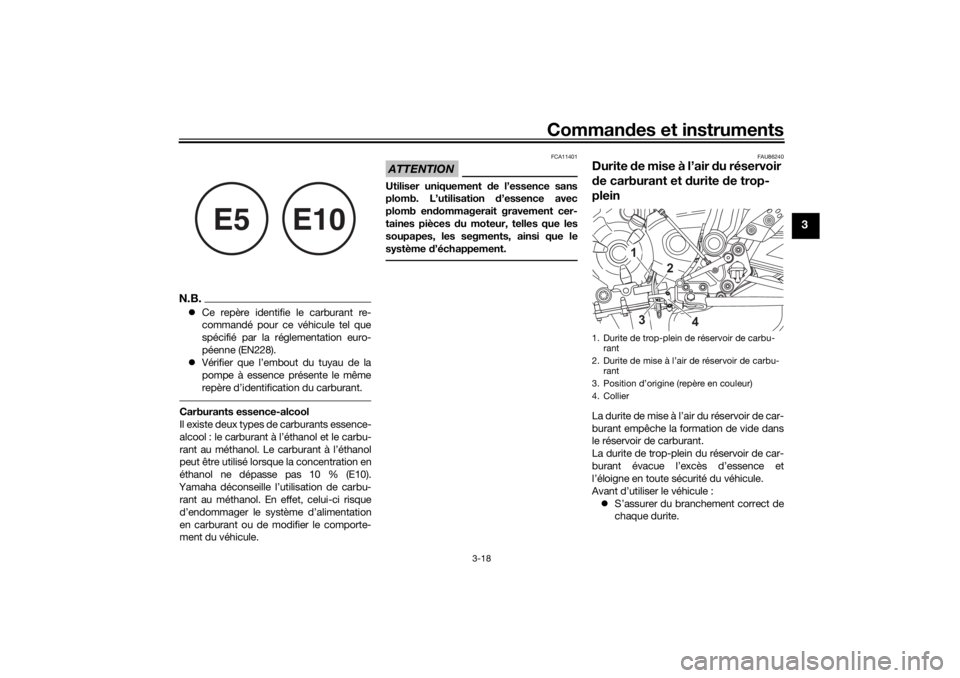

N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu- rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
FAU86240
Durite de mise à l’air d u réservoir
d e carburant et durite de trop-
pleinLa durite de mise à l’air du réservoir de car-
burant empêche la formation de vide dans
le réservoir de carburant.
La durite de trop-plein du réservoir de car-
burant évacue l’excès d’essence et
l’éloigne en toute sécurité du véhicule.
Avant d’utiliser le véhicule :
 S’assurer du branchement correct de
chaque durite.
E5
E10
1. Durite de trop-plein de réservoir de carbu-
rant
2. Durite de mise à l’air de réservoir de carbu- rant
3. Position d’origine (repère en couleur)
4. Collier
4
31
2
UBJXF0F0.book Page 18 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-19
3
 S’assurer de l’absence de craquelure
ou d’endommagement sur chaque
durite, et remplacer si nécessaire.
 S’assurer de l’absence d’obstruction
à l’extrémité de chaque durite, et net-
toyer si nécessaire.
 S’assurer que chaque durite est posi-
tionnée comme illustré.
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation d e
chaleur.
FAU83140
SelleDépose de la selle
Introduire la clé dans la serrure de la selle,
la tourner dans le sens inverse des aiguilles
d’une montre, puis retirer la selle.
Mise en place de la selle
Insérer la fente de la selle sur la saillie
comme illustré, orienter la selle de manière
à insérer le support de selle dans la serrure
de selle, pousser l’arrière de la selle vers le
bas pour la bloquer en place, puis retirer la
clé.1. Serrure de selle
2. Déverrouiller.ZAUM1344
2
1
UBJXF0F0.book Page 19 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-20
3
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUM3640
Câble accroche-casqueUn câble accroche-casque est situé sous
la selle. Utiliser ce câble en association
avec le tournevis pour fixer un casque sur le
véhicule.
Fixation d’un casque au câble accroche-
casque
1. Déposer la selle. (Voir page 3-19.)
2. Retirer le tournevis de ses supports en le tirant vers le haut par le côté gauche
et détacher le câble accroche-casque
du tournevis. 3. Faire passer le câble accroche-
casque dans la boucle de la sangle du
casque.
4. Accrocher les boucles du câble sur le
tournevis, puis placer le tournevis
d’abord dans le support droit, puis
dans le support gauche.
N.B.Vérifier que le tournevis est correctement
positionné entre les supports et placer les
boucles du câble à droite du véhicule avant
de reposer la selle.

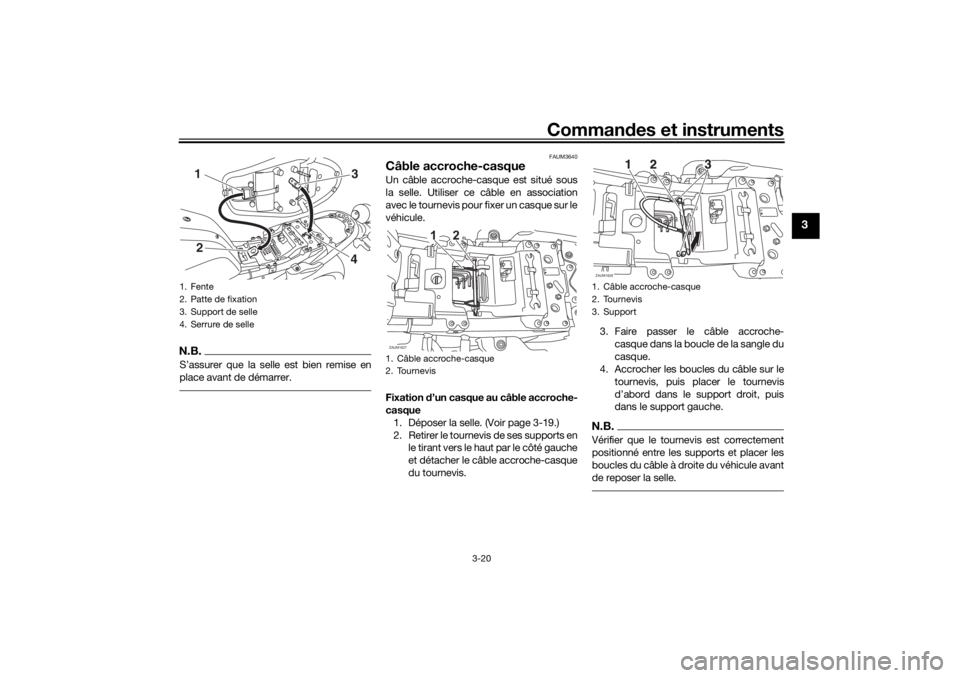

1. Fente
2. Patte de fixation
3. Support de selle
4. Serrure de selle
1
3
4
2
1. Câble accroche-casque
2. TournevisZAUM1827
12
1. Câble accroche-casque
2. Tournevis
3. SupportZAUM1828
UBJXF0F0.book Page 20 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-21
3
5. Remettre la selle du passager en
place. AVERTISSEMENT ! Ne jamais
rouler avec un casque accroché à
l’accroche-casque, car le casque
pourrait heurter un objet et cela
risque de provoquer la perte de
contrôle du véhicule et être la cause
d ’un acci dent.
[FWA10162]
Retrait d’un casque du câble accroche-
casque
1. Déposer la selle.
2. Déposer le tournevis, puis déposer le câble accroche-casque du casque.
3. Ranger le câble sous la selle en accro- chant les boucles du câble sur le tour-
nevis, reposer le tournevis dans sa position d’origine et placer le câble
accroche-casque sous le support de
la selle.
4. Remettre la selle en place.
FAU47003
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
du ressort.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Tourner la bague de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner la bague de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.  Il faut veiller à bien aligner l’encoche
appropriée figurant sur la bague de ré-
glage et l’indicateur de position figu-
rant sur l’amortisseur.
 Effectuer le réglage à l’aide de la clé
spéciale et de la rallonge incluses
dans la trousse de réparation.

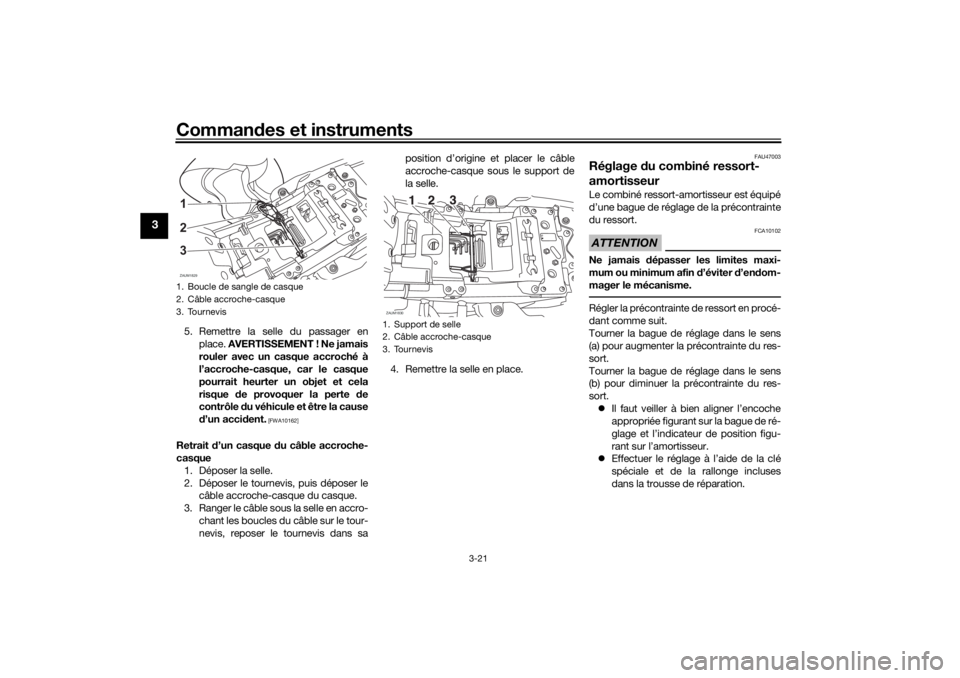

1. Boucle de sangle de casque
2. Câble accroche-casque
3. TournevisZAUM1829123
1. Support de selle
2. Câble accroche-casque
3. TournevisZAUM1830
UBJXF0F0.book Page 21 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-22
3
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien compren
dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source de chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU70641

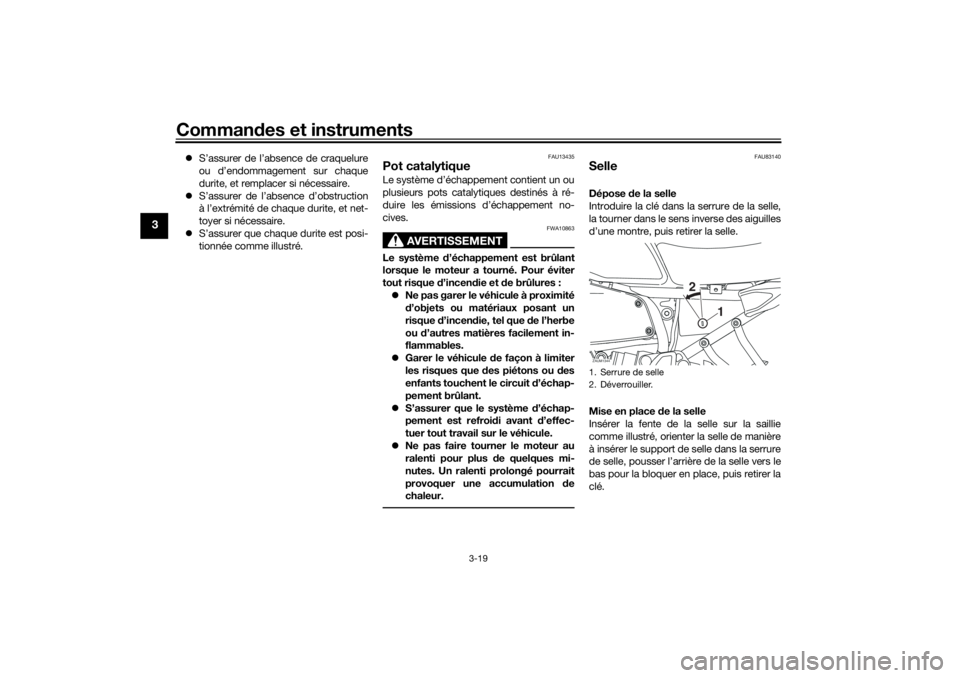

Connecteur pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoires à courant continu.
Consulter le concessionnaire Yamaha local
avant de monter tout accessoire.
1. Rallonge
2. Clé spéciale
3. Bague de réglage de la précontrainte de res- sort
4. Indicateur de positionRéglage de la précontrainte du
ressort : Minimum (réglage souple) :1
Standard : 3
Maximum (réglage dur) :
9
7
6
9
8
5
4
3
2
1
3
(a)(b)
2
1
4
UBJXF0F0.book Page 22 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-23
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
d e le faire réparer par un concession-
naire Yamaha en cas d e mauvais fonc-
tionnement.
FAU44895
Coupe-circuit d’allumageCe dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement le système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 3-2 et 3-12 pour des in-
formations sur le fonctionnement des
contacteurs.
UBJXF0F0.book Page 23 Friday, December 25, 2020 11:51 AM

Commandes et instruments
3-24
3

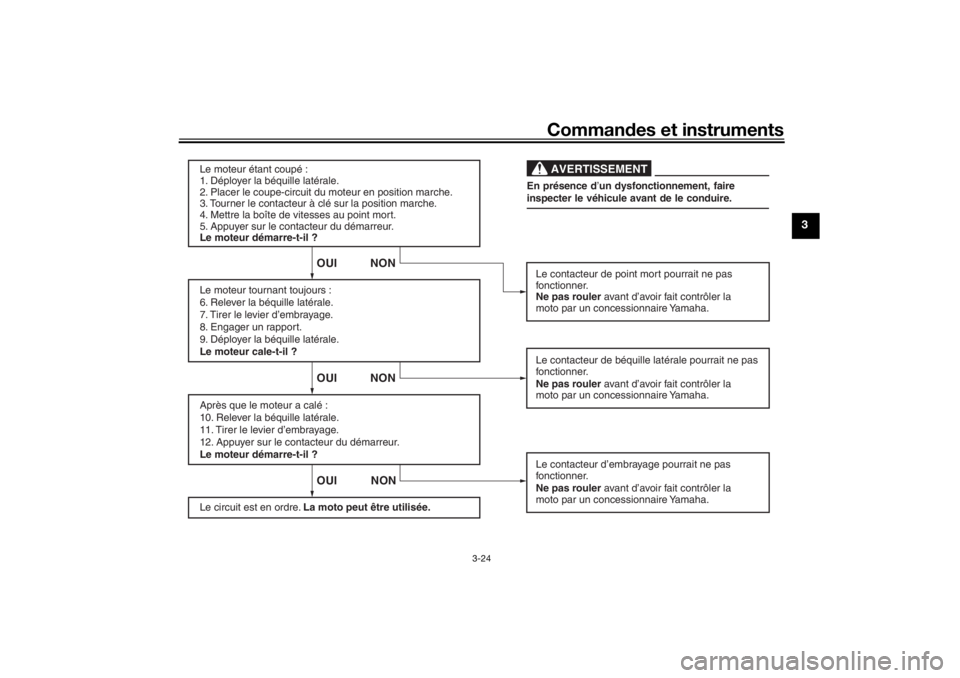

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. Placer le coupe-circuit du moteur en position marche.
3. Tourner le contacteur à clé sur la position marche.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
OUI NON OUI NON OUI NON
AVERTISSEMENT
Le contacteur de point mort pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Tirer le levier d’embrayage.
8. Engager un rapport.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le contacteur de béquille latérale pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Tirer le levier d’embrayage.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur d’embrayage pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le circuit est en ordre. La moto peut être utilisée. En présence d’un dysfonctionnement, faire
inspecter le véhicule avant de le conduire.
UBJXF0F0.book Page 24 Friday, December 25, 2020 11:51 AM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU1559B
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de
trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et
qu’elles sont branchées correctement. 3-17, 3-18
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-11
Liqui de de refroi dissement • Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-14
UBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM
