Funktionen der Instrumente und Bedienungselemente
3-6
1
234
5
6
7
8
9
10
11
12
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont-
rollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.HINWEISWenn die Kontrollleuchte des Wegfahrsper-
ren-Systems nach ei nem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Transponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu starten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlü ssel re-registrie-
ren.
GAU73255
Multifunktionsmesser-Einheit1. Ganganzeige
2. Antriebsmodusanzeige
3. Drehzahlmesser
4. TCS-Anzeige
5. Öko-Anzeige “ECO”
6. Geschwindigkeitsmesser
7. Multifunktionsanzeige
8. Kraftstoffmesser1
32
4 5
6
8
7
B90-9-G2.book 6 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-7
1
23
4
5
6
7
8
9
10
11
12
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-ko erhöhen.
Die Multifunktionsmess er-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige

einen Drehzahlmesser

einen Kraftstoffmesser

eine Eco-Anzeige

eine Ganganzeige

eine Antriebsmodusanzeige

eine Anzeige des Traktionskontroll- systems

eine Multifunktionsanzeige
HINWEIS
Das Symbol “QS” funktioniert nicht.

Nur für Fahrzeuge mit der Spezifikati-
on Vereinigtes Königreich: Die Multi-
funktionsinstrumenteneinheit lässt
sich von Kilometern auf Meilen und
umgekehrt schalten. Die Multifunkti-
onsanzeige in den Kilometerzäh-
ler-Modus oder einen
Tageskilometerzähler-Modus schalten
und dann den unteren Einstellknopfdrei Sekunden gedrückt halten.
Geschwindig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an. Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 11250 U/min und darüber
1. Oberer Einstellknopf
2. Unterer Einstellknopf
1
2
1. Geschwindigkeitsmesser
1
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers1 2
B90-9-G2.book 7 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-8
1
234
5
6
7
8
9
10
11
12
Kraftstoffmesser
Der Kraftstoffmesser ze igt den Kraftstoff-
vorrat an. Die Anzahl der Anzeige-Segmen-
te nimmt mit abnehmendem Kraftstoffstand
von “F” (voller Tank) in Richtung “E” (leerer
Tank) ab. Wenn das letzte Segment und
der Rahmen zu blinken beginnen, so bald
wie möglich nachtanken.HINWEISDieser Kraftsto ffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wenn
ein Problem im Kraftstofftank-Stromkreis
erkannt wird, blinken die Kraftstoff-
stand-Segmente, der Rahmen und “ ”
wiederholt. In diesem Fall das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-fen lassen. Öko-Anzeige
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.
HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.

Mit konstanter Geschwindigkeit fah-
ren.

Wählen Sie den Gang, der zur Fahr-zeuggeschwindigkeit passt.
Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-Kontroll-
leuchte.
1. Rahmen
2. Segment1
2
1. Öko-Anzeige “ECO”
1
1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige12
B90-9-G2.book 8 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-9
1
23
4
5
6
7
8
9
10
11
12
Antriebsmodusanzeige
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: “STD”, “A” oder “B”.
Nähere Einzelheiten zu jedem einzelnen
Antriebsmodus und wie er ausgewählt wird
finden Sie auf den Seiten 3-13 und 3-15. TCS-Anzeige
In dieser Anzeige wird die gewählte Einstel-
lung des Traktionskontrollsystems ange-
zeigt: “1”, “2” oder “OFF”. Ausführliche
Informationen zu den TCS-Einstellungen
und ihrer Auswahl, siehe Seite 3-18.Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler

zwei Tageskilometerzähler

einen Kraftstoffreserve-Kilometerzäh-
ler

eine momentane Kraftstoffver-
brauchsanzeige

eine durchschnittliche Kraftstoffver-
brauchsanzeige

eine Kühlflüssigkei
tstemperatur-An-
zeige

eine Lufttemperaturanzeige

eine Uhr

eine Anzeige der Helligkeitsstufe
Der Kilometerzähler “ODO” zeigt die insge-
samt mit dem Fahrzeug gefahrenen Kilo-
meter an.
1. Antriebsmodusanzeige
1
1. TCS-Anzeige
1
1. Multifunktionsanzeige
1
B90-9-G2.book 9 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-10
1
234
5
6
7
8
9
10
11
12
Die Tageskilometerzähler “TRIP” zeigen die
seit dem letzten Zurückstellen gefahrenen
Kilometer an.HINWEIS
Der Kilometerzähler stoppt bei
999999.

Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-stellt und zählen dann weiter.
Das Anzeigeelement ändern
Mit dem unteren Einstellknopf die Anzeige
zwischen dem Kilometerzähler “ODO”, den
Tageskilometerzählern “TRIP 1” und “TRIP
2”, dem momentanen Kraftstoffverbrauch
“km/L” oder “L/100 km ”, dem durchschnittli-
chen Kraftstoffverbrauch “AVE_ _._ km/L”
oder “AVE_ _._ L/100 km”, der Kühlflüssig-
keitstemperatur “_ _ C”, der Umgebungs-
temperatur “Air_ _ C” und der Uhr “_ _:_ _”
in der folgenden Reihenfolge wechseln:
ODO  TRIP 1  TRIP 2  km/L oder
L/100 km  AVE_ _._ km/L oder AVE_ _._
L/100 km  _ _ C  Air_ _ C  Clock _
_ :_ _  ODO
Nur für Fahrzeuge mit der Spezifikation
Vereinigtes Königreich: ODO
 TRIP 1  TRIP 2  km/L, L/100
km oder MPG  AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODO
HINWEIS
Den oberen Einstellknopf drücken, um
in umgekehrter Reihenfolge durch die
Anzeige zu wechseln.

Der Kraftstoffrese rve-Kilometerzählerwird automatisch angezeigt.
Wenn das letzte Segment und der Rahmen
des Kraftstoffmessers zu blinken beginnen,
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “TRIP F”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. In diesem Fall den unteren Ein-
stellknopf drücken, um die Anzeige in fol-
gender Reihenfolge umzuschalten:
TRIP F  km/L oder L/100 km  AVE_ _._
km/L oder AVE_ _._ L/100 km  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODO  TRIP
1  TRIP 2  TRIP F
Nur für Fahrzeuge mit der Spezifikation
Vereinigtes Königreich:
TRIP F  km/L, L/100 km oder MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG  _ _ C  Air_ _ C  Clock _ _ :_ _ 
ODO  TRIP 1  TRIP 2
 TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers den oberen Einstellknopf eine Se-
kunde lang drücken.
Wenn der Kraftstoffres erve-Kilometerzähler
nicht manuell zurückgestellt wird, wird er
nach dem Tanken und Fahren von 5 km
(3 mi) automatisch zurückgestellt und aus
der Anzeige ausgeblendet.
Momentaner Kraftstoffverbrauch
Die momentane Kraftstoffverbrauchsan-
zeige kann entweder auf “km/L” oder auf
“L/100 km” eingestellt werden; oder für
Fahrzeuge mit der Spezifikation Vereinig-
tes Königreich auch auf “MPG”.

“km/L”: Die Fahrstrecke, die mit einer
1. Momentane Kraftstoffverbrauchsanzeige
1
B90-9-G2.book 10 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-11
1
23
4
5
6
7
8
9
10
11
12
Kraftstoffmenge vo n 1.0 L unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.

“L/100 km”: Die Kraftstoffmenge, die
benötigt wird, um unter den momenta-
nen Fahrbedingungen 100 km weit zu
fahren.

“MPG”: Die Fahrstrecke, die mit einer
Kraftstoffmenge von 1.0 lmp.gal unter
den momentanen Fahrbedingungen
zurückgelegt werden kann.
Zum Umschalten der Anzeigeeinstellungen
für den momentanen Kraftstoffverbrauch
den unteren Einstellknopf zwei Sekunden
lang drücken.
HINWEISBei einer Geschwindigkeit von weniger als20 km/h (12 mi/h) wird “_ _._” angezeigt. Durchschnittlicher Kr
aftstoffverbrauch
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch se it dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AVE_ _._
km/L” oder auf “AVE_ _._ L/100 km”, einge-
stellt werden, oder für Fahrzeuge mit der
Spezifikation Vereinigtes Königreich auch
auf “AVE_ _._ MPG”.

“AVE_ _._ km/L”: Die durchschnittliche
Fahrstrecke, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.

“AVE_ _._ L/100 km”: Die durch-
schnittliche Kraftstoffmenge, die benö-
tigt wird, um 100 km weit zu fahren.

“AVE_ _._ MPG”: Die durchschnittli-
che Fahrstrecke, die mit einer Kraft- stoffmenge von 1.0 lmp.gal
zurückgelegt werden kann.
Zum Umschalten der Anzeigeeinstellungen
für den durchschnittlichen Kraftstoffver-
brauch den unteren Einstellknopf zwei Se-
kunden lang drücken.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den oberen Einstell-
knopf eine Sekunde lang drücken.
HINWEISNach dem Zurückstellen des durchschnittli-
chen Kraftstoffverbrauchs wird für diese An-
zeige so lange “_ _._” angezeigt, bis dasFahrzeug 1 km (0.6 mi) zurückgelegt hat.
Kühlflüssigkeitstemperatur
Diese Anzeige zeigt die Kühlflüssigkeits-
temperatur im Bereich von 40 C bis 116 C

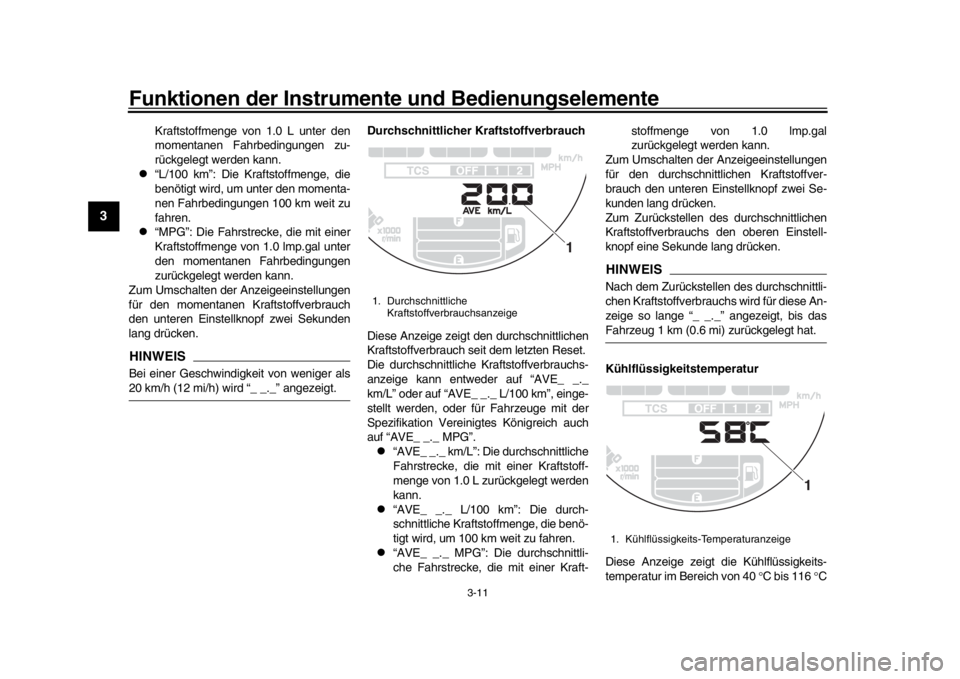

1. Durchschnittliche
Kraftstoffverbrauchsanzeige
1
1. Kühlflüssigkeits-Temperaturanzeige
1
B90-9-G2.book 11 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-12
1
234
5
6
7
8
9
10
11
12
in Schritten von 1 C an.
Wenn die Anzeige “HI” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-38.)HINWEIS
Wenn die Kühlflüssigkeitstemperatur
unter 40  C liegt, wird “Lo” angezeigt.

Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlageund der Motorlast.
Lufttemperatur
Diese Anzeige zeigt die Lufttemperatur im
Bereich von –9 C bis 99 C in Schritten von
1 C an. Die angezeigte Temperatur kann
von der tatsächlichen Umgebungstempera-
tur abweichen.
HINWEIS
Bei einer Lufttemperatur von unter
–9 C wird “Lo” angezeigt.

Langsames Fahren (unter 20 km/h
[12 mi/h]) oder Haltepunkte, wie zum
Beispiel Verkehrsampeln, Bahnüber-
gänge usw., können die Genauigkeit
der Temperaturanzeige beeinträchti-gen.
Klok
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Wenn der Schlüssel nicht auf “ON” ge-
stellt ist, kann die Uhr durch Drücken des
unteren Einstellknopfes angezeigt werden.
Uhr stellen
1. Den Schlüssel auf “ON” drehen. 2. Die Anzeige auf Uhrzeit schalten.
3. Wenn der untere und der obere Ein-
stellknopf gleichzeitig zwei Sekunden
lang gedrückt werden, beginnt die
Stundenanzeige zu blinken.
4. Den oberen Einstellknopf drücken, um die Stunden einzustellen.
5. Den unteren Einstellknopf drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
6. Die obere Einstelltaste drücken, um
die Minuten einzustellen.
7. Den unteren Einstellknopf drücken, um die Einstellungen zu bestätigen
und die Digitaluhr zu starten.
HINWEISBeim Einstellen von Stunden und Minuten
den oberen Einstellknopf kurz drücken, um
den Wert jeweils um eins zu erhöhen, oder
gedrückt halten, um eine schnelle Erhö-hung des Werts zu erreichen.

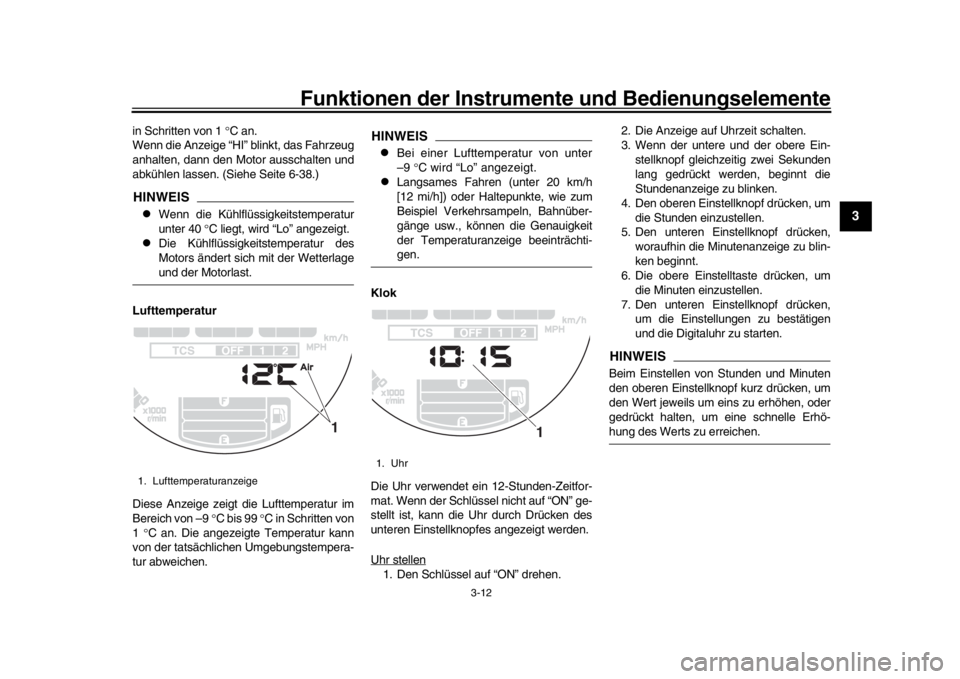

1. Lufttemperaturanzeige
1
1. Uhr
1
B90-9-G2.book 12 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-13
1
23
4
5
6
7
8
9
10
11
12
Helligkeitseinstellung
Die Helligkeit der Multifunktionsanzeige
kann auf sechs Helligkeitsstufen eingestellt
werden.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Den unteren Einstellknopf drücken und gedrückt halten.
3. Den Schlüssel in die Position “ON”
drehen und den unteren Einstellknopf
so lange gedrückt halten, bis in der An-
zeige die Helligkeitsstufe angezeigt
wird.
4. Den oberen Einstellknopf drücken, um die Helligkeitsstufe einzustellen.
5. Den unteren Einstellknopf drücken, um die ausgewählte Helligkeitsstufe
zu bestätigen, und dann die Hellig- keitsstufenanzeige verlassen.
GAU47636
D-Modus (Antriebsmodus)D-Modus ist ein elek
tronisch gesteuertes
Motorleistungssystem mit drei Betriebsar-
tenanwahlen: “STD”, “A” und “B”.
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Siehe Seite 3-15.)HINWEISVor Benutzung des D-Modus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters ver-traut sind.
Modus “STD”
Der Modus “STD” ist für verschiedene Fahr-
bedingungen geeignet.
In diesem Modus kann der Fahrer sowohl
1. Anzeige des Helligkeitspegels
1
1. Antriebsmodus-Schalter “MODE”
1
B90-9-G2.book 13 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-14
1
234
5
6
7
8
9
10
11
12
im unteren als auch im mittleren und oberen
Geschwindigkeitsbereich geschmeidig und
sportlich fahren.
Modus “A”
Modus “A” bietet im Vergleich zum Modus
“STD” ein sportlicheres Ansprechverhalten
des Motors im unteren und mittleren Ge-
schwindigkeitsbereich.
Modus “B”
Modus “B” bietet im Vergleich zum Modus
“STD” ein etwas weniger scharfes An-
sprechverhalten, wie es in Fahrsituationen
angebracht ist, die besonders gefühlvolle
Gasbetätigung erfordern.
GAU1234M
LenkerarmaturenLinks Rechts
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” gestellt
ist, hat der Lichthupenschalter keine Wir-kung.
GAU12401
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.

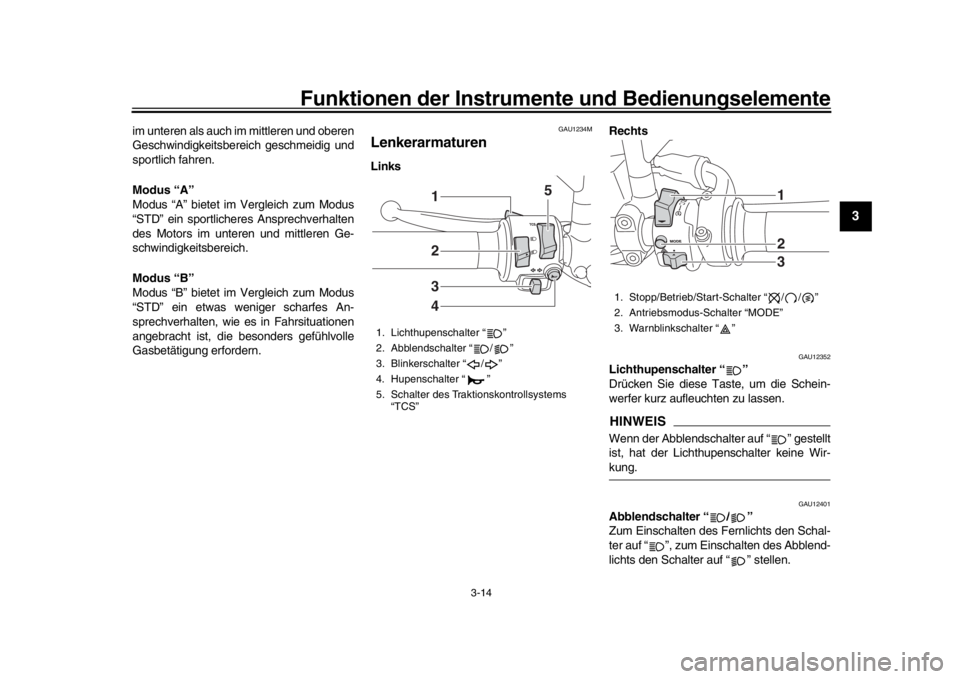

1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
5. Schalter des Traktionskontrollsystems
“TCS”
2341 5
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
123
B90-9-G2.book 14 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-15
1
23
4
5
6
7
8
9
10
11
12
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU73391
Schalter des Traktionskontrollsystems
“TCS”
Bei geschlossenem Gas diesen Schalter hi-
nunterdrücken, um von TCS “1” auf “2” zu
wechseln. Hinaufdrücken, um von TCS “2”
auf “1” zu wechseln.
Bei angehaltenem Fahrzeug diesen Schal-
ter zwei Sekunden hi naufdrücken, um das
System auszuschalten. Hinabdrücken, um
das System einzuschalten.HINWEIS
Die aktuelle TCS-Einstellung wird auf
der TCS-Anzeige angezeigt (Seite
3-9).

Für nähere Angaben zur Funktions-
weise des Traktionskontrollsystems
und zu den TCS-Einstellungen sieheSeite 3-18.
GAU54212
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU12735
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län- geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU73321
Antriebsmodus-Schalter “MODE”
WARNUNG
GWA18440
Den Fahrmodus bei in Bewegung be-findlichem Fahrzeug nicht wechseln.
Mit dem Gasdrehgriff in geschlossener Po-
sition diesen Schalter drücken, um den An-
triebsmodus (Seite 3-13) in der folgenden
Reihenfolge zu wechseln:
A
 B  STD  AHINWEIS
Der aktuelle Antriebsmodus wird auf
der Antriebsmodusanzeige angezeigt
(Seite 3-9).

Der aktuelle Antriebsmodus wird beim
Ausschalten des Fahrzeugs gespei-chert.
B90-9-G2.book 15 ページ ２０１８年６月６日　水曜日　午前９時１１分
