GAU84680
Spanngurt-HalterungenDie angegebenen Gurtpunkte verwenden,
um die Gepäckbänder am Fahrzeug zu be-
festigen.
GAU70641
Nebenverbraucher-Steckverbind
erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zube-
hör an Ihre Yamaha-Fachwerkstatt.
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalte r-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
1. Spanngurt-Halterung
1
BAE-9-G1.book 26 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-27
1
23
4
5
6
7
8
9
10
11
12
System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzenlassen.
GAU44895
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.

Informationen zur Schalterbetätigungsiehe Seiten 3-2 und 3-13.
BAE-9-G1.book 27 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-28
1
234
5
6
7
8
9
10
11
12
WARNUNG
JA NEIN JA NEIN JA NEIN

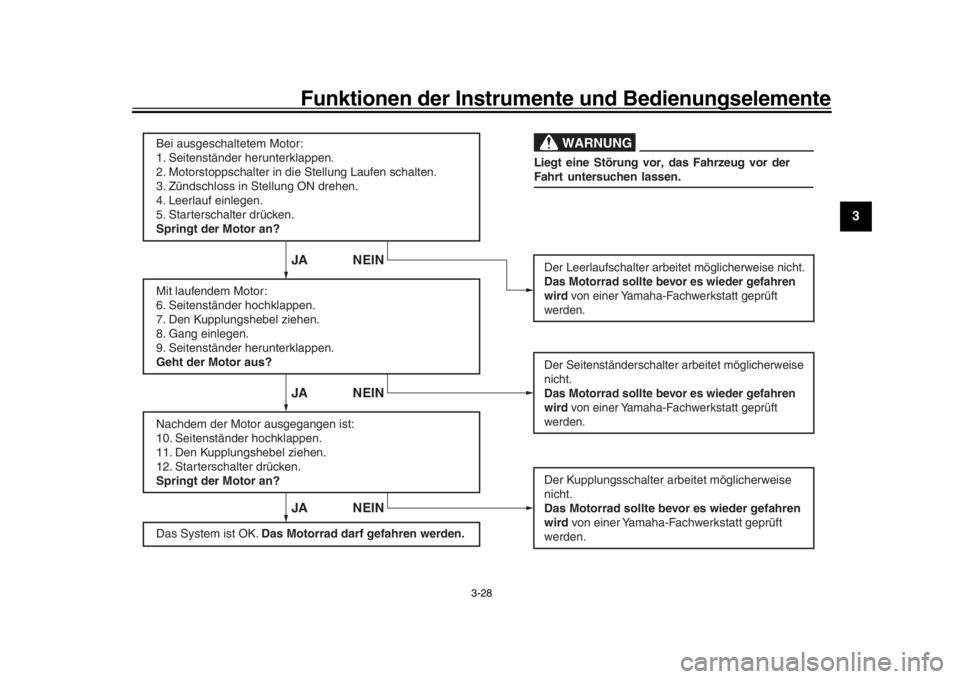

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK. Das Motorrad darf gefahren werden. Liegt eine S
törung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
BAE-9-G1.book 28 ページ ２０１９年８月２８日　水曜日　午後１時４１分

4-1
1
2
34
5
6
7
8
9
10
11
12
Zu Ihrer Sicherheit – Rout inekontrolle vor Fahrtbeginn
GAU15599
Vor jeder Inbetriebnahme sollte der sichere F ahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-19, 3-21
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 6-10
Kühlflüssigkeit Den Flüssigkeitsstand im Kühlflüs
sigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren. 6-13
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-21
BAE-9-G1.book 1 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-2
1
2
345
6
7
8
9
10
11
12
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-21
Kupplung Funktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen. 6-18
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von
einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 6-15, 6-25
Steuerungs-Seilzüge Sicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren. 6-24
Antriebskette Kettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren. 6-22, 6-24
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 6-15, 6-18
Brems- und Schaltpedale Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren. 6-25
Brems- und Kupplungshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der
Hebel schmieren. 6-26
Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren. 6-26
PRÜFPUNKT KONTROLLEN SEITE
BAE-9-G1.book 2 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-3
1
2
34
5
6
7
8
9
10
11
12
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter, Signale
und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anla
sssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen. 3-26
PRÜFPUNKT KONTROLLEN SEITE
BAE-9-G1.book 3 ページ ２０１９年８月２８日　水曜日　午後１時４１分

5-1
1
2
3
456
7
8
9
10
11
12
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen inFolge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spiel en sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17094
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5600 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. de r Filtereinsatz ge-
wechselt werden.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6800 U/min
vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
BAE-9-G1.book 1 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Wichtige Fahr- und Bedienungshinweise
5-2
1
2
3
45
6
7
8
9
10
11
12
GAU86590
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
unter den folgenden Bedingungen:
das Getriebe befindet sich in der Leer-
laufstellung oder

es ist ein Gang eingelegt, der Seiten-
ständer ist hochgeklappt und der
Kupplungshebel wird gezogen.
Starten des Motors
1. Das Zündschloss einschalten und den Motorstoppschalter in die Laufstellung
schalten.
2. Sich vergewissern, dass die Anzeige und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 3-3.)HINWEIS
Den Motor nicht starten, wenn die Mo-
torstörungs-Warnleuchte oder die Öl-
stand-Warnleuchte eingeschaltet
bleibt.

Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von10 km/h (6 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- ode r Kontrollleuchte
nicht wie oben beschrieben arbeitet, das
Fahrzeug von einer Yamaha-Fachwerk-statt prüfen lassen.
3. Das Getriebe in Leerlaufstellung schalten.
4. Den Starterschalter drücken, um den Motor anzulassen.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des Star-
terschalters 10 Sekunden warten,
damit sich die Batteriespannung wie-
der aufbauen kann.ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!
GAUM3632
HINWEISZur Ausstattung dieses Modells gehören:
ein Neigungswinkelsensor. Dieser
Sensor schaltet den Motor aus, wenn
sich das Fahrzeug überschlägt. Tritt
dies ein, leuchtet die Motorstö-
rungs-Warnleuchte auf; dies weist je-
doch nicht auf eine Störung hin. Die
Stromversorgung des Fahrzeugs aus-
und danach wieder einschalten, um
die Warnleuchte auszuschalten. An-
derenfalls startet der Motor nicht,
selbst wenn der Motor bei Drücken
des Starterschalters angelassen wird.

ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,um den Motor neu zu starten.
BAE-9-G1.book 2 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Wichtige Fahr- und Bedienungshinweise
5-3
1
2
3
456
7
8
9
10
11
12
GAU16674
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf ( ) zu
schalten, den Fußschalthebel mehrmals
ganz hinunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann denFußschalthebel leicht hochziehen.ACHTUNG
GCA10261

Auch wenn das Getriebe im Leer- lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schieben.
Das Getriebe wird nur ausreichend
geschmiert, wenn der Motor läuft.
Unzureichende Schmierung kann
das Getriebe beschädigen.

Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigtwerden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrau
ch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.

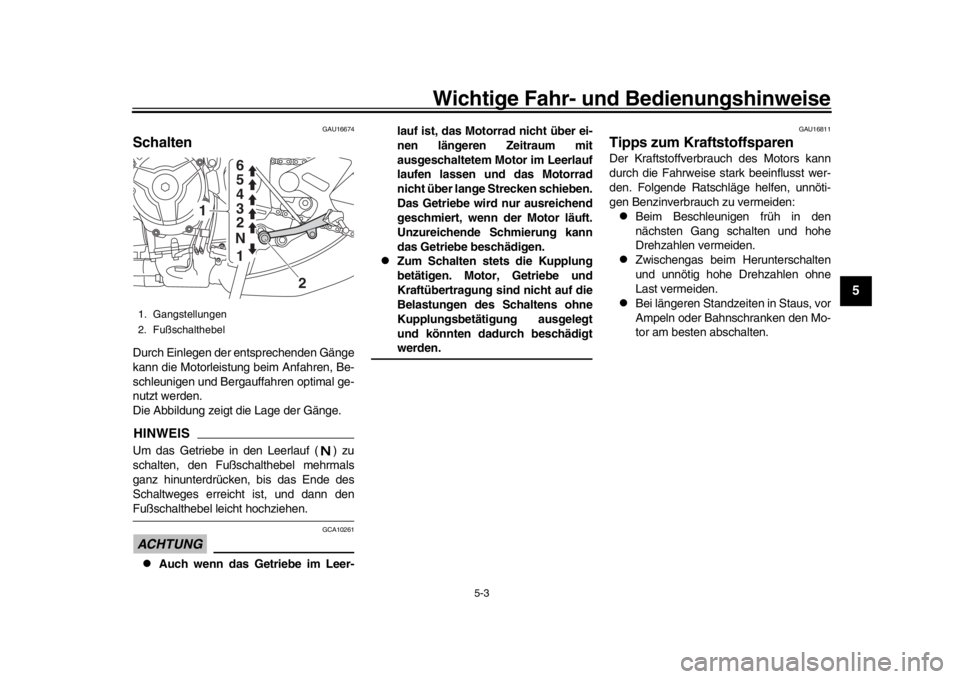

1. Gangstellungen
2. Fußschalthebel
1 2 3 4
5 6
N
1
2
BAE-9-G1.book 3 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Wichtige Fahr- und Bedienungshinweise
5-4
1
2
3
45
6
7
8
9
10
11
12
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
BAE-9-G1.book 4 ページ ２０１９年８月２８日　水曜日　午後１時４１分
