Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des dom-
mages découlant d’une modification du vé-
hicule.
Respecter les conseils suivants lors du
montage d’accessoires , ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction ou le fonctionnement des com-
mandes. Vérifier aussi qu’ils ne ca-
chent pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire élec- trique supplémentaire. Si les acces-
soires excèdent la capacité de
l’installation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issu s du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Voir page 6-16
pour les caractéristiques des pneus et pour
plus d’informations sur leur réparation et
leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans un
autre véhicule.

Retirer tous les éléments lâches de la
moto.

S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
BAE-9-F1.book 4 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

1-5
Consignes de sécurité
1
2
3
4
5
6
7
8
9
10
11
12

Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).

Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surf aces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
BAE-9-F1.book 5 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

2-1
123
4
5
6
7
8
9
10
11
12
Description
FAU10411

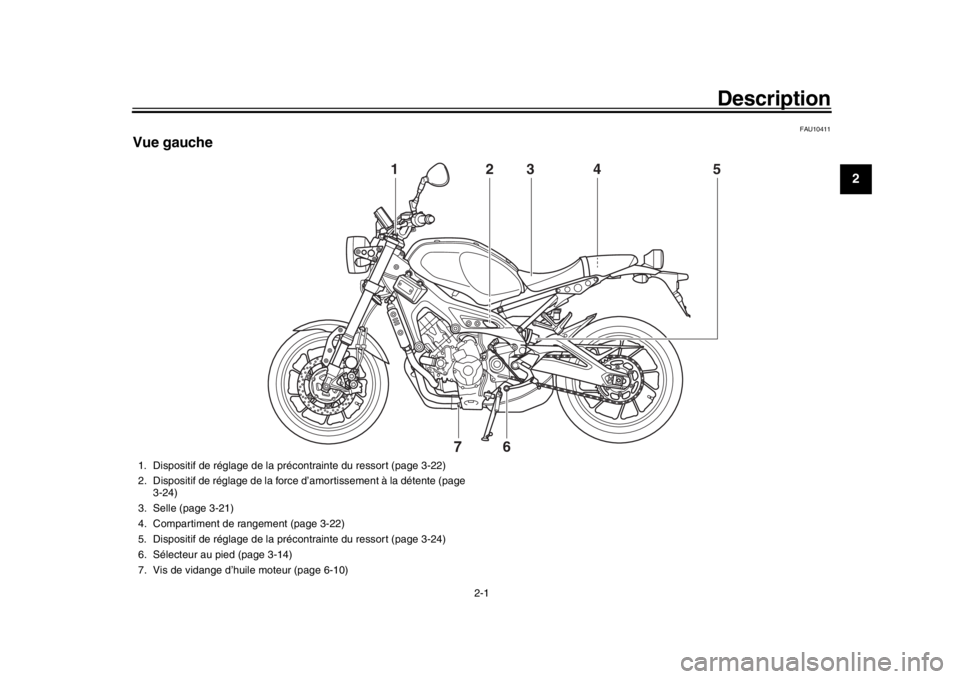

Vue gauche
2
1
3
4
5
6
7
1. Dispositif de réglage de la précontrainte du ressort (page 3-22)
2. Dispositif de réglage de la force d’amortissement à la détente (page 3-24)
3. Selle (page 3-21)
4. Compartiment de rangement (page 3-22)
5. Dispositif de réglage de la précontrainte du ressort (page 3-24)
6. Sélecteur au pied (page 3-14)
7. Vis de vidange d’huile moteur (page 6-10)
BAE-9-F1.book 1 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Description
2-2
12
3
4
5
6
7
8
9
10
11
12
FAU10421

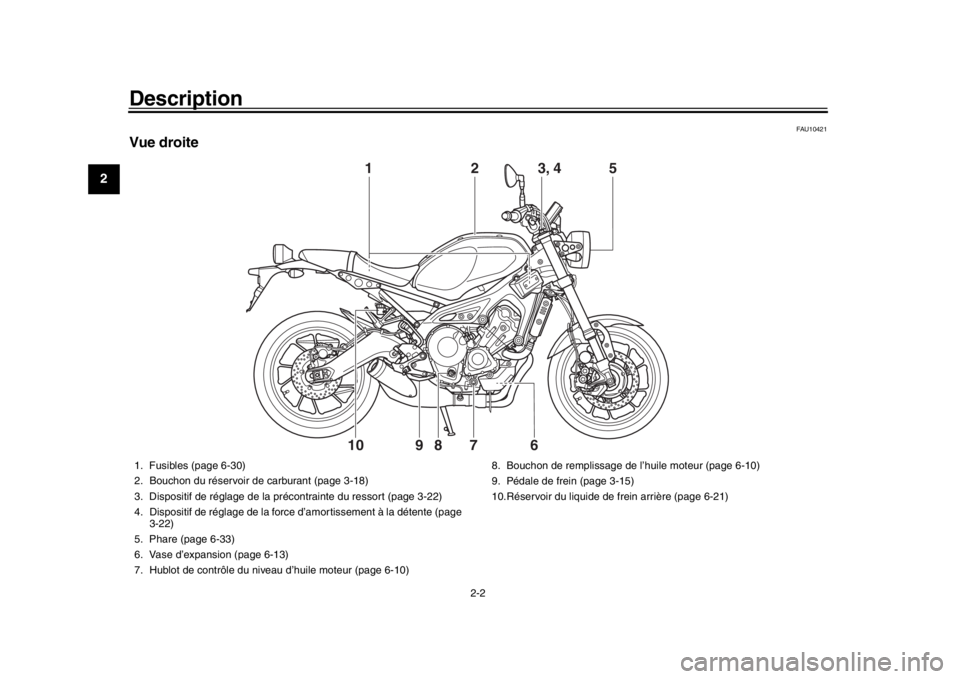

Vue droite
2
5
8
7
9
6
10
1
3, 4
1. Fusibles (page 6-30)
2. Bouchon du réservoir de carburant (page 3-18)
3. Dispositif de réglage de la pr écontrainte du ressort (page 3-22)
4. Dispositif de réglage de la forc e d’amortissement à la détente (page
3-22)
5. Phare (page 6-33)
6. Vase d’expansion (page 6-13)
7. Hublot de contrôle du niveau d’huile moteur (page 6-10) 8. Bouchon de remplissage de l’
huile moteur (page 6-10)
9. Pédale de frein (page 3-15)
10.Réservoir du liquide de frein arrière (page 6-21)
BAE-9-F1.book 2 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Description
2-3
123
4
5
6
7
8
9
10
11
12
FAU10431

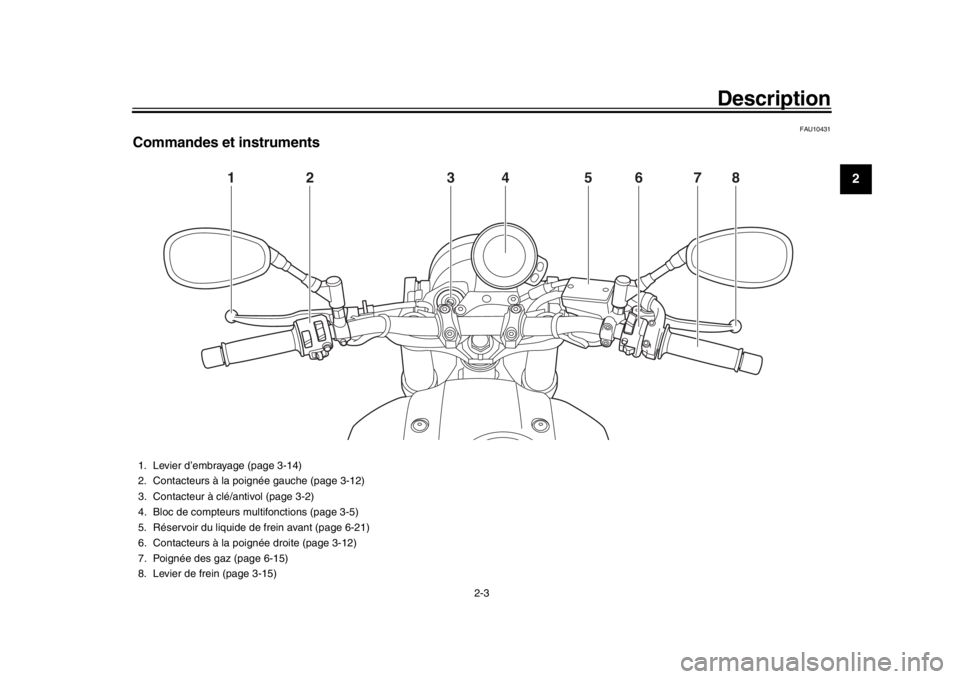

Commandes et instruments
1
2
5
4
3
6
7
8
1. Levier d’embrayage (page 3-14)
2. Contacteurs à la poignée gauche (page 3-12)
3. Contacteur à clé/antivol (page 3-2)
4. Bloc de compteurs multifonctions (page 3-5)
5. Réservoir du liquide de frein avant (page 6-21)
6. Contacteurs à la poignée droite (page 3-12)
7. Poignée des gaz (page 6-15)
8. Levier de frein (page 3-15)
BAE-9-F1.book 3 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

3-1
1
23
4
5
6
7
8
9
10
11
12
Commandes et instruments
FAU1097A
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les
risques de vol grâce au réenregistrement
des codes dans les clés standard. Le sys-
tème est constitué des éléments suivants :
une clé d’enregistrement de code

deux clés de contact

un transpondeur (dans chaque clé)

un dispositif immobilisateur (sur le vé-
hicule)

un boîtier de commande électronique
(sur le véhicule)

un témoin système (page 3-4) À propos des clés
La clé de réenregistrement de code sert de
clé principale. Elle est utilisée pour enregis-
trer les codes dans chaque clé standard.
Ranger la clé d’enregistrement de code
dans un endroit sûr. Utiliser une clé stan-
dard pour l’utilisation quotidienne.
Lorsqu’une clé doit être remplacée ou réen-
registrée, amener le véhicule et la clé prin-
cipale ainsi que toute clé standard restante
chez un concessionnaire Yamaha pour les
faire réenregistrer.
N.B.
Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.

Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-terférences.
ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser
les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdu
es ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.

Ne pas les immerger dans l’eau.

Ne pas exposer à de fortes tempéra-
tures.

Ne pas placer près d’aimants.

Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.

Manipuler avec précaution.

Ne pas meuler ou modifier.

Ne pas démonter.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivolau même trousseau de clés.

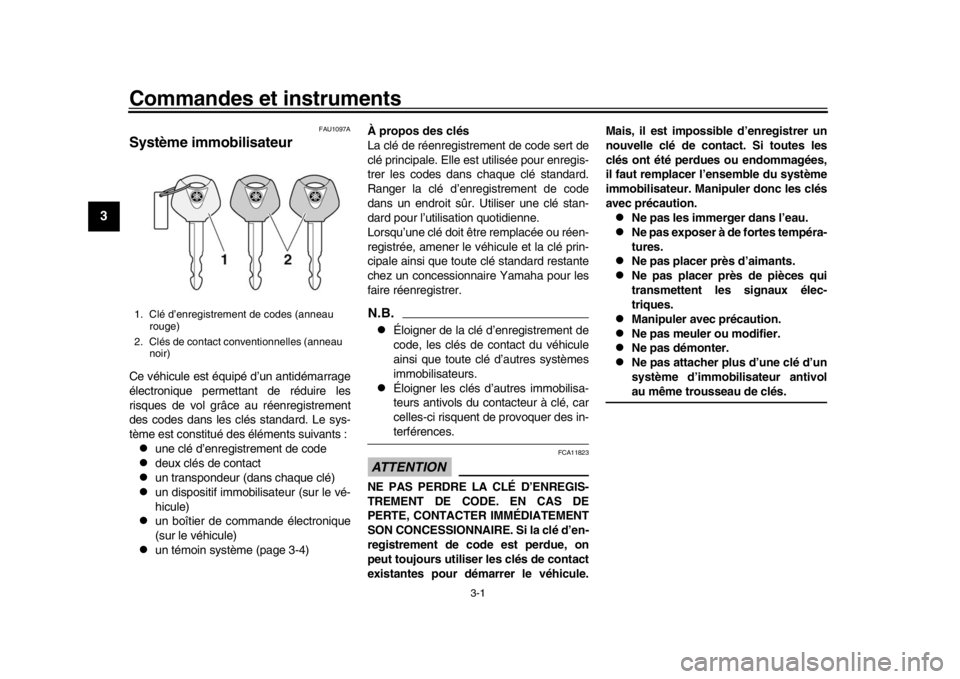

1. Clé d’enregistrement de codes (anneau rouge)
2. Clés de contact conventionnelles (anneau noir)
BAE-9-F1.book 1 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-2
1
234
5
6
7
8
9
10
11
12
FAU10474

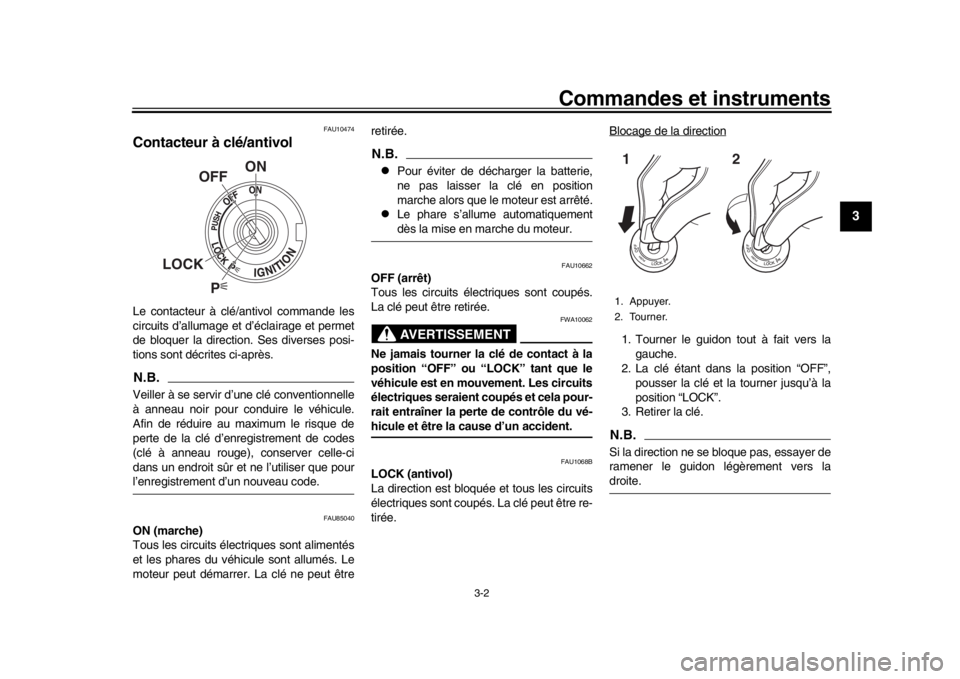

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU85040
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être retirée.
N.B.
Pour éviter de décharger la batterie,
ne pas laisser la clé en position
marche alors que le moteur est arrêté.

Le phare s’allume automatiquementdès la mise en marche du moteur.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite.
P
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
BAE-9-F1.book 2 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-3
1
23
4
5
6
7
8
9
10
11
12
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59681
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongéepeut entraîner la déch arge de la batterie.
FAU4939H
Témoins et témoins d’alerte
FAU11032

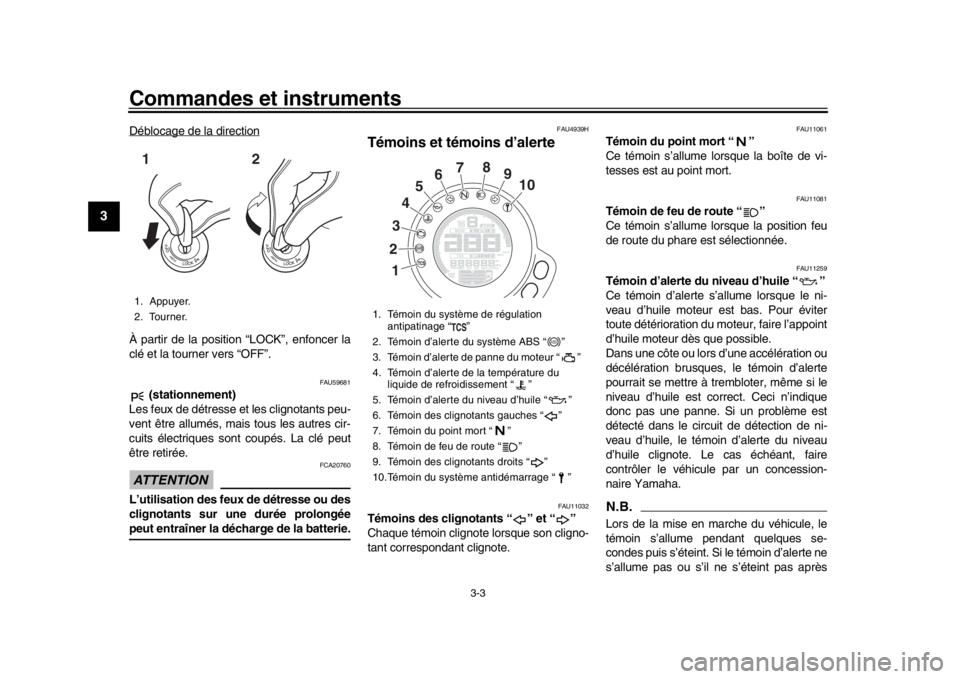

Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cligno-
tant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11259
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Pour éviter
toute détérioration du moteur, faire l’appoint
d’huile moteur dès que possible.
Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne. Si un problème est
détecté dans le circuit de détection de ni-
veau d’huile, le témoin d’alerte du niveau
d’huile clignote. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.N.B.Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques se-
condes puis s’éteint. Si le témoin d’alerte ne
s’allume pas ou s’il ne s’éteint pas après
1. Appuyer.
2. Tourner.12
1. Témoin du système de régulation
antipatinage “ ”
2. Témoin d’alerte du système ABS “ ”
3. Témoin d’alerte de panne du moteur “ ”
4. Témoin d’alerte de la température du liquide de refroidissement “ ”
5. Témoin d’alerte du niveau d’huile “ ”
6. Témoin des clignotants gauches “ ”
7. Témoin du point mort “ ”
8. Témoin de feu de route “ ”
9. Témoin des clignotants droits “ ”
10.Témoin du système antidémarrage “ ”
2
13
4
5
6
7
8
9
10
ABS
BAE-9-F1.book 3 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-4
1
234
5
6
7
8
9
10
11
12
que le niveau d’huile a été vérifié et confir-
mé comme correct (voir page 6-10), faire
contrôler le véhicule par un concession-naire Yamaha.
FAU11449
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser refroi-
dir. (Voir page 6-39.)
Pour les véhicules équipés d’un ou plu-
sieurs ventilateurs, ces derniers se mettent
en marche et se coupent automatiquement
en fonction de la température du liquide de
refroidissement.N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaireYamaha. ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsquecelui-ci est en surchauffe.
FAU73172
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.N.B.Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques se-
condes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaireYamaha.
FAU69895
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues).
AVERTISSEMENT
FWA16043
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint 10
km/h (6 mi/h) ou si le témoin d’alerte s’al- lume pendant la conduite :

Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence.

Faire contrôler le véhicule par un
concessionnaire Yamaha dès quepossible.
FAU78591
Témoin du système de régulation anti-
patinage “TCS”
Ce témoin clignote lorsque le système de
régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume. (Voir
page 3-16.)N.B.Lorsque le contacteur à clé du véhicule est
activé, ce témoin doit s’allumer pendant
quelques secondes, puis s’éteindre. Si le té-
moin ne s’allume pas ou s’il reste allumé,
faire contrôler le véhi
cule par un conces-sionnaire Yamaha.
FAUM3622
Témoin du système antidémarrage “ ”
Le témoin clignote en continu après que le
moteur a été coupé et après 30 secondes,
signalant ainsi l’armement du système anti-
ABS
BAE-9-F1.book 4 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-5
1
23
4
5
6
7
8
9
10
11
12
démarrage. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes, puis s’éteint. Sinon, faire contrô-
ler le véhicule par un concessionnaireYamaha.
Diagnostic de pannes
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin clignote
selon une séquence. Si le témoin du sys-
tème antidémarrage clignote selon la sé-
quence suivante, 5 fois lentement puis 2
fois rapidement, cela peut être dû à des in-
terférences du transpond eur. Dans ce cas,
procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec une ou plusieurs clés conven-
tionnelles, confier le véhicule ainsi que
toutes les clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU73258
Bloc de compteurs
multifonctions1. Afficheur du rapport engagé
2. Afficheur de mode de conduite
3. Compte-tours
4. Afficheur TCS
5. Indicateur d’économie “ECO”
6. Compteur de vitesse
7. Écran multifonction
8. Afficheur du niveau de carburant1
32
4 5
6
8
7
BAE-9-F1.book 5 ページ ２０１９年８月２８日　水曜日　午前１０時５９分
