Commandes et instruments
3-16
1
234
5
6
7
8
9
10
11
12
panne du système, le freinage se fait de fa-
çon conventionnelle.N.B.
Le système ABS effectue un test d’au-
to-diagnostic à chaque fois que le vé-
hicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.

Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à unconcessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas endommager le capteur
de roue ou son rotor ; dans le cas
contraire, l’ABS subira des dysfonction-nements.
FAU74351
Système de régulation
antipatinageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaussées
glissantes, telles les routes non-goudron-
nées ou mouillées. Si les capteurs détec-
tent que la roue arrière commence à patiner
(rotation incontrôlée), le système de régula-
tion antipatinage entre en action et contrôle
la puissance du moteur jusqu’à la normali-
sation de la motricité.
AVERTISSEMENT
FWA15433
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditi ons de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angle
d’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec tout autre
véhicule, faire preuve de prudence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-lièrement glissantes.
Le témoin “ ” clignote une fois que le sys-
tème de régulation antipatinage a été acti-
1. Capteur de roue avant
2. Rotor de capteur de roue avant
1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
1
2
12
BAE-9-F1.book 16 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-17
1
23
4
5
6
7
8
9
10
11
12
vé. On peut remarquer une légère
modification du bruit du moteur et de
l’échappement une fois que le système de
régulation antipatinage a été activé.
Dans certaines conditions, le système de
régulation antipatinage peut être automati-
quement désactivé. Le cas échéant, le té-
moin “ ” et le témoin d’alerte “ ”
s’allument.
L’afficheur TCS (page 3-8) indique le ré-
glage TCS sélectionné. Il existe trois ré-
glages possibles.
TCS “OFF”
TCS “OFF” désactive le système de régula-
tion antipatinage.
TCS “1”
TCS “1” réduit le plus possible l’action du
système de régulation antipatinage.
TCS “2”
TCS “2” optimise l’action du système de ré-
gulation antipatinage; le patinage des roues
est beaucoup plus contrôlé.N.B.
Utiliser le contacteur de régulation an-
tipatinage (page 3-13) pour modifier
les réglages TCS.

La régulation antipatinage ne peut être
activée ou désactivée que lorsque le véhicule est à l’arrêt.

Lorsque la clé est tournée vers “ON”,
la régulation antipatinage est activée
et réglée sur TCS “1” ou “2” (en fonc-
tion de la dernière sélection).

Désactiver le système de régulation
antipatinage en cas d’embourbement,
d’enlisement, etc., afin de faciliter ledégagement de la roue arrière.
ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 6-16.) Le montage de
pneus de taille différente empêcherait lecontrôle adéquat du patinage.
Réactivation du système de régulation
antipatinage
Le système de régulation antipatinage est
automatiquement dés
activé lorsque :
la roue avant ou la roue arrière se sou-
lève pendant la conduite.

un patinage excessif de la roue arrière
est détecté pendant la conduite.

l’une des roues est tournée alors que
la clé est sur “ON” (pendant une opé-
ration d’entretien, par exemple).
Si le système de régulation antipatinage est
désactivé, le témoin “ ” et le témoin
d’alerte “ ” s’allument. Le cas échéant, essayer de réactiver le sys-
tème comme suit.
1. Arrêter le véhicule et tourner la clé sur “OFF”.
2. Attendre quelques secondes, puis
tourner la clé sur “ON”.
3. Le témoin “ ” doit s’éteindre et le système doit être activé.
N.B.Si le témoin “ ” reste allumé après la réac-
tivation, il reste possible d’utiliser le véhi-
cule, mais il faut le faire contrôler par unconcessionnaire Yamaha dès que possible.
4. Faire contrôler le véhicule par un concessionnaire Yamaha et désacti-
ver le témoin d’alerte “ ”.
BAE-9-F1.book 17 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-18
1
234
5
6
7
8
9
10
11
12
FAU13077
Bouchon du réservoir de
carburantOuverture du bouchon du réservoir de
carburant
Ouvrir le cache-serr ure du bouchon du ré-
servoir de carburant, introduire la clé, puis
la tourner de 1/4 tour dans le sens des ai-
guilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de
carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
La clé étant toujours en place, appuyer sur
le bouchon du réservoir de carburant. Tour- ner la clé d’1/4 de tour
dans le sens inverse
des aiguilles d’une montre, la retirer, puis
refermer le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-die.
FAU13222
CarburantS’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs, et surtout, ne
pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.
1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
1
2
BAE-9-F1.book 18 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-19
1
23
4
5
6
7
8
9
10
11
12
3. Essuyer immédiatement toute coulure de carburant. ATTENTION: Essuyer
immédiatement t oute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plas-
tique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala- tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de l’es-
sence sans plomb ayant un indice d’octane
recherche égal ou supérieur à 95. Si des co-
gnements ou cliquetis surviennent, utiliser
une essence de marque différente ou ayant
un indice d’octane supérieur.
N.B.
Ce repère identifie le carburant recom-
mandé pour ce véhicule tel que spéci-
fié par la réglementation européenne
(EN228).

Vérifier que l’embout du tuyau de la
pompe à essence présente le mêmerepère d’identification du carburant.
Carburants essence-alcool
Il existe deux types de carburants es-
sence-alcool : le carburant à l’éthanol et le
carburant au méthanol. Le carburant à
l’éthanol peut être utilisé lorsque la concen-
tration en éthanol ne dépasse pas 10 %
(E10). Yamaha déconseille l’utilisation de
carburant au méthanol. En effet, celui-ci
risque d’endommager le système d’alimen-
tation en carburant ou de modifier le com-
portement du véhicule.

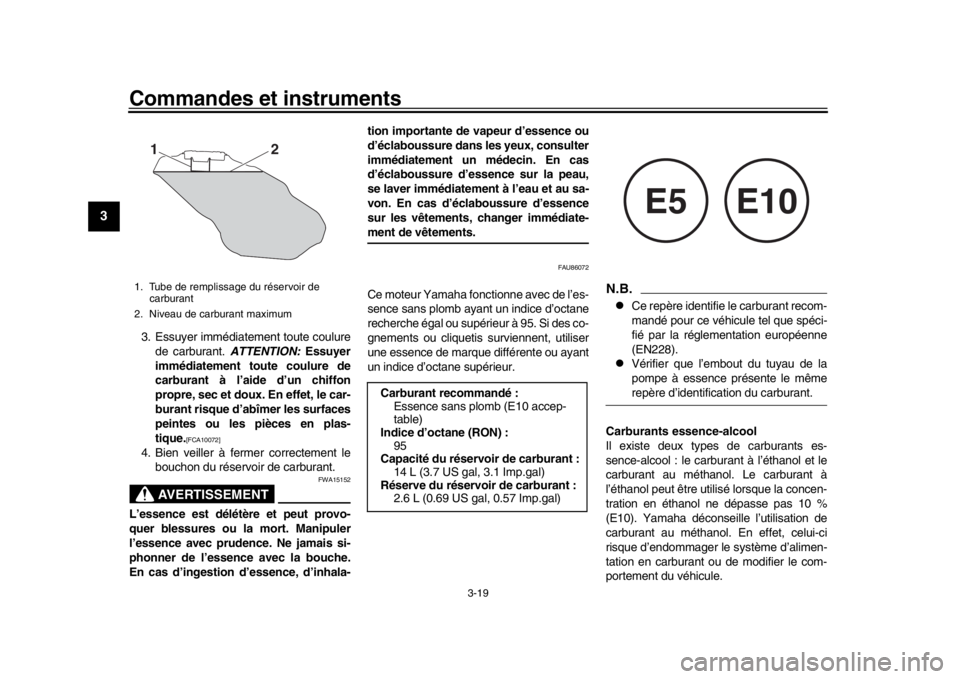

1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
2
1
Carburant recommandé : Essence sans plomb (E10 accep-
table)
Indice d’octane (RON) : 95
Capacité du réservoir de carburant :
14 L (3.7 US gal, 3.1 Imp.gal)
Réserve du réservoir de carburant : 2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
BAE-9-F1.book 19 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-20
1
234
5
6
7
8
9
10
11
12
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
FAU80200
Durite de trop-plein du réservoir
de carburantAvant d’utiliser le véhicule :
S’assurer que la durite de trop-plein du
réservoir de carburant est branchée
correctement.

S’assurer que la durite de trop-plein du
réservoir de carburant n’est ni craque-
lée ni autrement endommagée, et la
remplacer si nécessaire.

S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.

S’assurer que l’extrémité de la durite
de trop-plein du réservoir de carburant est bien placée comme illustré.
N.B.Se référer à la page 6-10 pour des informa-tions sur l’absorbeur de vapeurs d’essence.

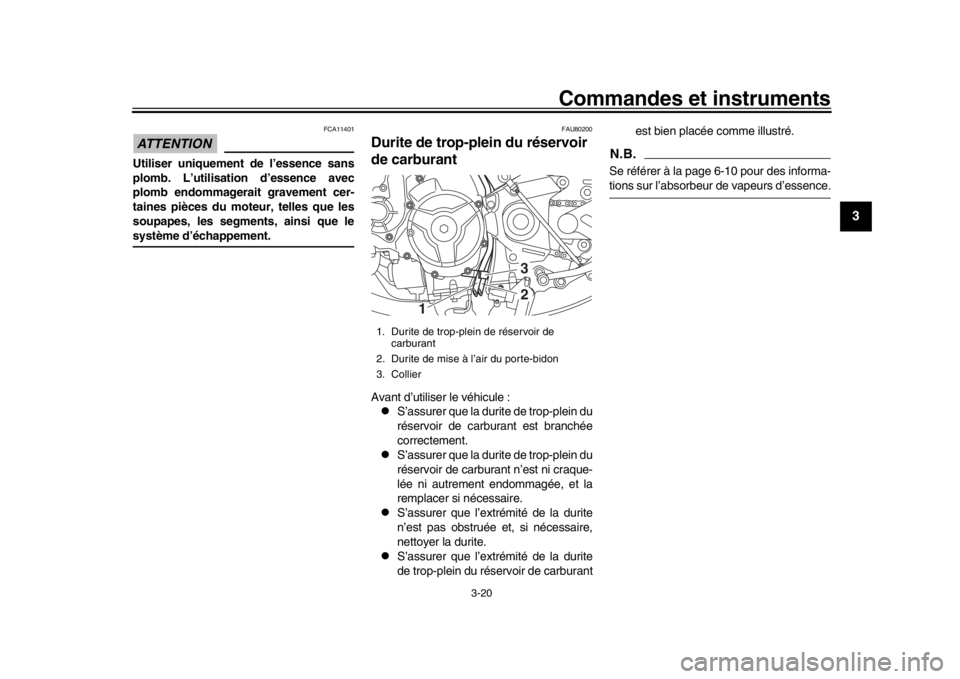

1. Durite de trop-plein de réservoir de
carburant
2. Durite de mise à l’air du porte-bidon
3. Collier
1
32
BAE-9-F1.book 20 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-21
1
23
4
5
6
7
8
9
10
11
12
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques mi-
nutes. Un ralent i prolongé pourrait
provoquer une accumulation dechaleur.
FAU57992

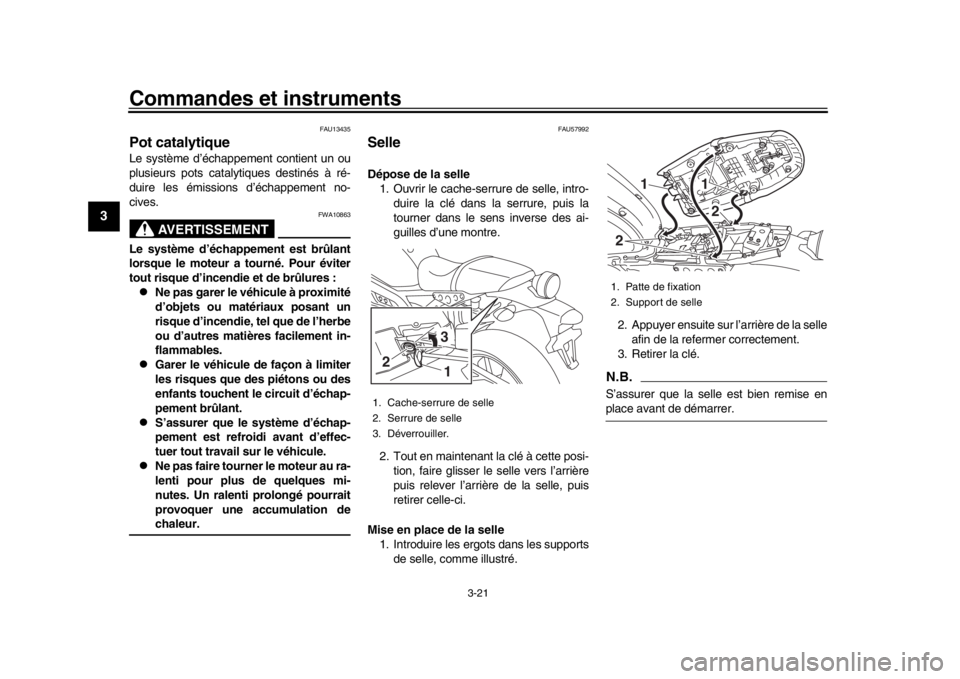

SelleDépose de la selle 1. Ouvrir le cache-serrure de selle, intro-
duire la clé dans la serrure, puis la
tourner dans le sens inverse des ai-
guilles d’une montre.
2. Tout en maintenant la clé à cette posi- tion, faire glisser le selle vers l’arrière
puis relever l’arrière de la selle, puis
retirer celle-ci.
Mise en place de la selle 1. Introduire les ergots dans les supports de selle, comme illustré. 2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.S’assurer que la selle est bien remise enplace avant de démarrer.
1. Cache-serrure de selle
2. Serrure de selle
3. Déverrouiller.2
31
1. Patte de fixation
2. Support de selle
11
2
2
BAE-9-F1.book 21 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-22
1
234
5
6
7
8
9
10
11
12
FAU14454

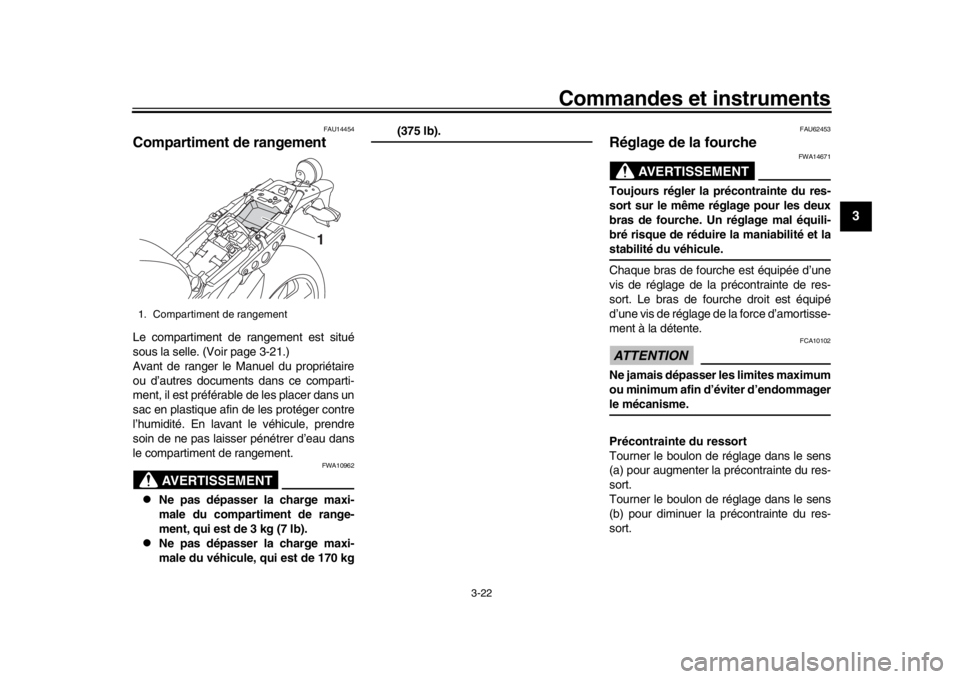

Compartiment de rangementLe compartiment de rangement est situé
sous la selle. (Voir page 3-21.)
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
AVERTISSEMENT
FWA10962

Ne pas dépasser la charge maxi-
male du compartiment de range-
ment, qui est de 3 kg (7 lb).

Ne pas dépasser la charge maxi-
male du véhicule, qui est de 170 kg
(375 lb).
FAU62453
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réduire la maniabilité et lastabilité du véhicule.
Chaque bras de fourche est équipée d’une
vis de réglage de la précontrainte de res-
sort. Le bras de fourche droit est équipé
d’une vis de réglage de la force d’amortisse-
ment à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte du ressort
Tourner le boulon de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
1. Compartiment de rangement
1
BAE-9-F1.book 22 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-23
1
23
4
5
6
7
8
9
10
11
12

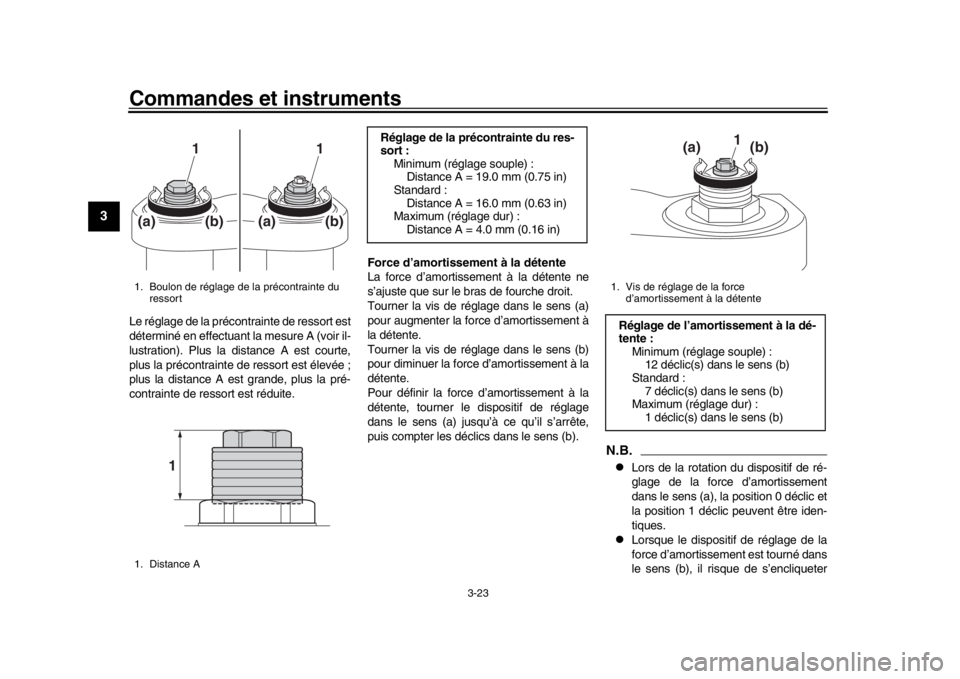

Le réglage de la précontrainte de ressort est
déterminé en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-
contrainte de ressort est réduite. Force d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (b).
N.B.
Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.

Lorsque le dispositif de réglage de la
force d’amortissement est tourné dans
le sens (b), il risque de s’encliqueter
1. Boulon de réglage de la précontrainte du
ressort
1. Distance A
1
1
(a)
(b)
(a)
(b)
1
Réglage de la précontrainte du res-
sort : Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard : Distance A = 16.0 mm (0.63 in)
Maximum (réglage dur) :
Distance A = 4.0 mm (0.16 in)
1. Vis de réglage de la force
d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :12 déclic(s) dans le sens (b)
Standard :
7 déclic(s) dans le sens (b)
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)
1
(a)
(b)
BAE-9-F1.book 23 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-24
1
234
5
6
7
8
9
10
11
12
au-delà du nombre de réglages mini-
mum indiqué, cependant ces réglages
sont inefficaces et risquent d’endom-mager la suspension.
FAU57944

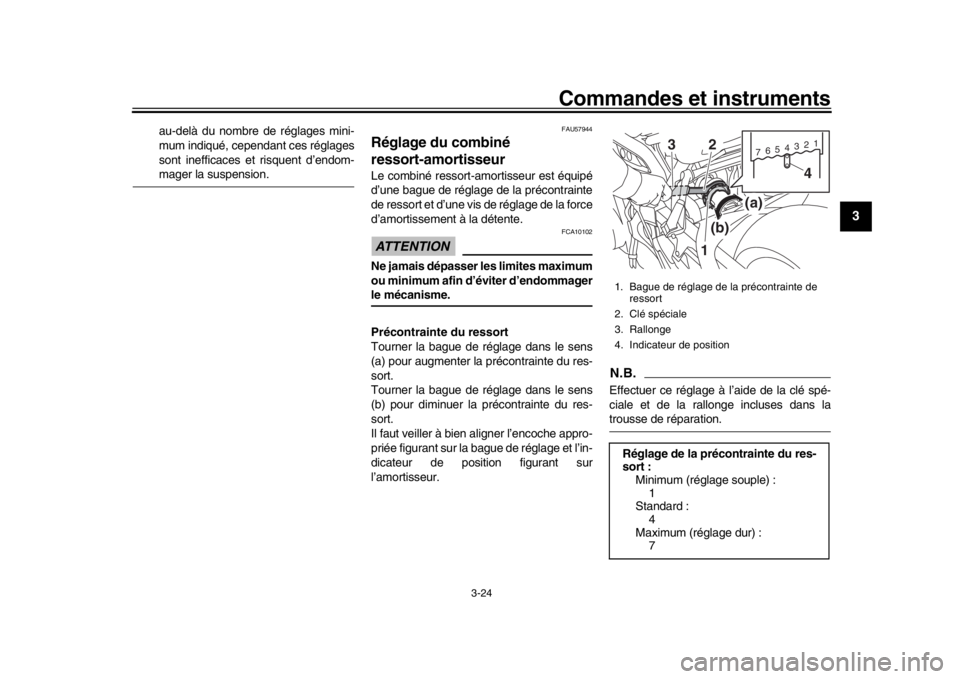

Réglage du combiné
ressort-amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et d’une vis de réglage de la force
d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte du ressort
Tourner la bague de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner la bague de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
Il faut veiller à bien aligner l’encoche appro-
priée figurant sur la bague de réglage et l’in-
dicateur de position figurant sur
l’amortisseur.
N.B.Effectuer ce réglage à l’aide de la clé spé-
ciale et de la rallonge incluses dans latrousse de réparation.1. Bague de réglage de la précontrainte de ressort
2. Clé spéciale
3. Rallonge
4. Indicateur de positionRéglage de la précontrainte du res-
sort : Minimum (réglage souple) :1
Standard :
4
Maximum (réglage dur) : 7
7654321
1(b) (a)
4
2
3
BAE-9-F1.book 24 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Commandes et instruments
3-25
1
23
4
5
6
7
8
9
10
11
12

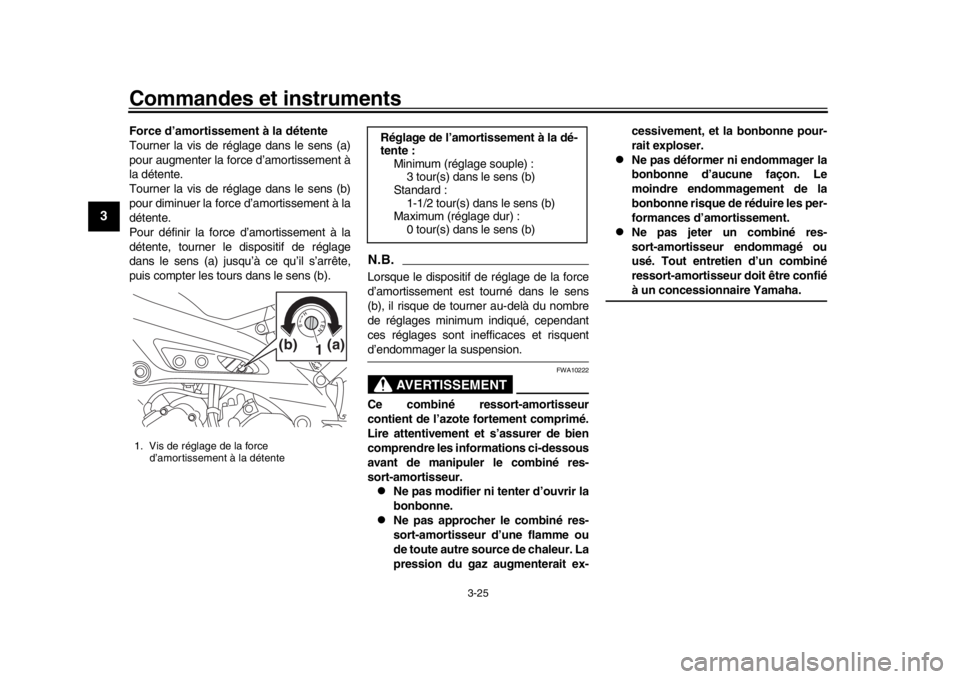

Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a)
pour augmenter la forc e d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les tours dans le sens (b).
N.B.Lorsque le dispositif de réglage de la force
d’amortissement est tourné dans le sens
(b), il risque de tourner au-delà du nombre
de réglages minimum indiqué, cependant
ces réglages sont inefficaces et risquentd’endommager la suspension.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz a ugmenterait ex- cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confiéà un concessionnaire Yamaha.
1. Vis de réglage de la force
d’amortissement à la détente
1(a)(b)
Réglage de l’amortissement à la dé-
tente :
Minimum (réglage souple) :3 tour(s) dans le sens (b)
Standard : 1-1/2 tour(s) dans le sens (b)
Maximum (réglage dur) :
0 tour(s) dans le sens (b)
BAE-9-F1.book 25 ページ ２０１９年８月２８日　水曜日　午前１０時５９分
