ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:190.0 mm (7.48 in)Sistema el éctrico:Sistema de encendido:
TCI
Sistema est ándar:
Magneto CABater ía:Modelo:
YTZ12S
Voltaje, capacidad: 12 V, 11.0 AhFaro delantero:Tipo de bombilla:
Bombilla hal ógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55 W × 2
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: 12 V, 5.0 W × 2
Luz de la matr ícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de aver ía en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracci ón:
LED
Fusibles:Fusible principal: 50.0 A
Fusible del faro:
20.0 A
Fusible del piloto trasero: 7.5 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
20.0 A
Fusible del ventilador del radiador: 20.0 A
Fusible del sistema de inyecció n de gasolina:
10.0 A Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de repuesto: 7.5 A
Fusible de la v álvula de la mariposa el éctrica:
7.5 A
Fusible O/P (opcional):
20.0 A
U23PS1S0.book Page 3 Tuesday, August 17, 2010 10:19 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48611

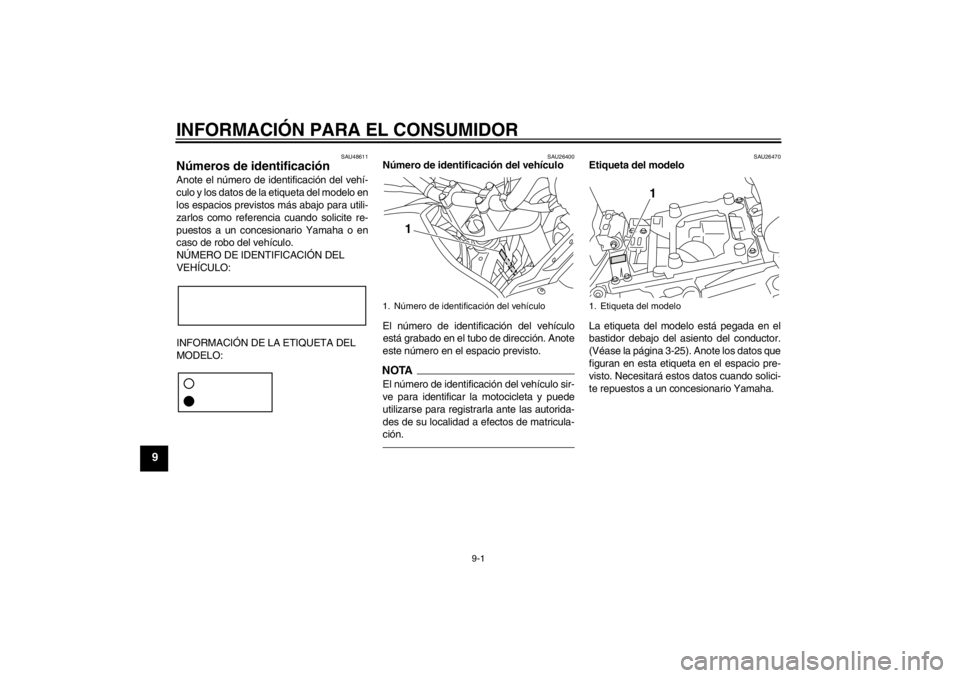

Números de identificaci ón Anote el nú mero de identificació n del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos m ás abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del veh ículo.
N ÚMERO DE IDENTIFICACI ÓN DEL
VEH ÍCULO:
INFORMACIÓ N DE LA ETIQUETA DEL
MODELO:
SAU26400
N úmero de identificació n del vehículo
El n úmero de identificació n del vehículo
est á grabado en el tubo de direcci ón. Anote
este n úmero en el espacio previsto.NOTAEl n úmero de identificació n del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ci ón.
SAU26470
Etiqueta del modelo
La etiqueta del modelo est á pegada en el
bastidor debajo del asiento del conductor.
(V éase la p ágina 3-25). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitar á estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. N úmero de identificaci ón del vehí culo
1
1. Etiqueta del modelo
1
U23PS1S0.book Page 1 Tuesday, August 17, 2010 10:19 AM

INDEX
AABS ...................................................... 3-19
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro de aceite .................................................. 6-11
Alarma antirrobo (opcional) .................. 3-15
Almacenamiento ..................................... 7-3
Altura del asiento del conductor, ajuste .................................................. 3-25
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-25BBater ía .................................................. 6-27
Bombilla de la luz de la matrí cula,
cambio ................................................ 6-33
Bombilla del faro, cambio ..................... 6-30
Bombilla del intermitente, cambio......... 6-32
Bombilla de una luz de posici ón,
cambio ................................................ 6-34
Buj ías, comprobaci ón ........................... 6-10CCaballete central y caballete lateral,
comprobaci ón y engrase .................... 6-25
Caballete lateral.................................... 3-31
Cables, comprobació n y engrase ......... 6-23
Cambio ................................................... 5-2
Carenados, desmontaje y montaje ......... 6-8
Catalizador ........................................... 3-24
Cojinetes de las ruedas,
comprobaci ón ..................................... 6-27
Color mate, precauci ón .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-29
Conmutador de la luz de cruce/ carretera ............................................. 3-16 Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificaci ón de aver ías .... 6-37
Cuidados ................................................. 7-1
DDirecci ón, comprobaci ón....................... 6-27
D-mode (modo de conducci ón) ............... 3-1EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-17
Fusibles, cambio ...................................6-29GGasolina ................................................3-23HHolgura de la v álvula.............................6-18
Horquilla delantera, ajuste .................... 3-27
Horquilla delantera, comprobaci ón ....... 6-26IIdentificaci ón de aver ías ....................... 6-35
Indicador/luz de aviso del sistema de
control de tracció n.................................3-7
Indicador multifunci ón .............................3-8
Informaci ón relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-16
Interruptor de intermitencia ................... 3-16
Interruptor de la bocina ......................... 3-16
Interruptor de luces de emergencia ...... 3-16
Interruptor de paro del motor ................ 3-16
Interruptor de r áfagas............................ 3-16
Interruptores de la luz de freno ............. 6-21
Interruptores del manillar ...................... 3-15 Interruptor principal/Bloqueo de
direcci ón ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno,
comprobaci ón ..................................... 6-21
Juego libre del pu ño del acelerador,
comprobaci ón ..................................... 6-17LLíquido de freno, comprobaci ón ........... 6-22
L íquido refrigerante............................... 6-15
L íquidos de freno y embrague,
cambio ................................................ 6-23
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de aver ía del motor............ 3-7
Luz de aviso del ABS.............................. 3-7
Luz de aviso de la temperatura del lí quido refrigerante................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de freno/piloto trasero .................... 6-32
Luz indicadora del sistema inmovilizador......................................... 3-8
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-17, 6-20
Maneta de freno.................................... 3-18
Manetas de freno y embrague, comprobaci ón y engrase .................... 6-25
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, peri ódicos ..... 6-4NNeum áticos ........................................... 6-18
N úmero de identificaci ón del vehí culo .... 9-1
U23PS1S0.book Page 1 Tuesday, August 17, 2010 10:19 AM

INDEXNúmeros de identificaci ón....................... 9-1PParabrisas ............................................. 3-27
Pastillas de freno delantero y trasero,
comprobaci ón ..................................... 6-21
Pedal de cambio ................................... 3-18
Pedal de freno....................................... 3-19
Pedales de freno y cambio, comprobaci ón y engrase .................... 6-24
Pivotes del basculante, engrase ........... 6-26
Portaequipajes ...................................... 3-30
Pu ño del acelerador y cable,
comprobaci ón y engrase .................... 6-24RRalent í del motor, comprobaci ón .......... 6-17
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-20SSistema de control de tracci ón.............. 3-20
Sistema de corte del circuito de
encendido ........................................... 3-32
Sistema inmovilizador ............................. 3-1
Situaci ón de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-31TTap ón del depó sito de gasolina ............ 3-22
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-4
Toma de corriente continua .................. 3-34
Tubo respiradero/rebose del dep ósito
de combustible ................................... 3-24
