INFORMAZIONI DI SICUREZZA
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-19 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
U2BSH0H0.book Page 4 Thursday, September 12, 2013 8:37 AM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.U2BSH0H0.book Page 5 Thursday, September 12, 2013 8:37 AM

DESCRIZIONE
2-1
2
HAU10411

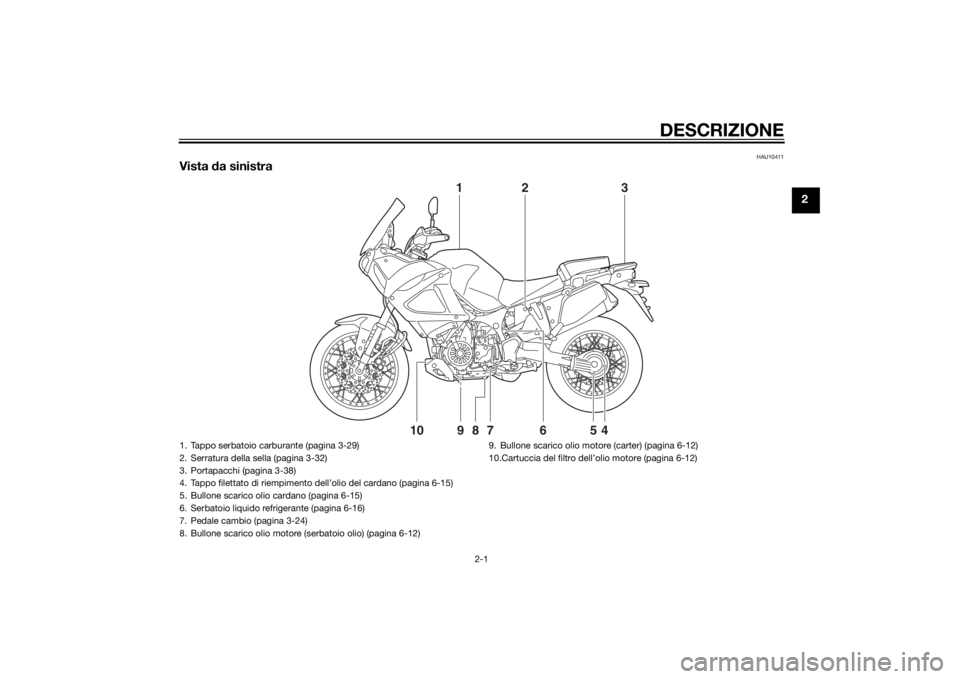

Vista da sinistra
13
4
5
6
7
8
9
2
10
1. Tappo serbatoio carburante (pagina 3-29)
2. Serratura della sella (pagina 3-32)
3. Portapacchi (pagina 3-38)
4. Tappo filettato di riempimento dell’olio del cardano (pagina 6-15)
5. Bullone scarico olio cardano (pagina 6-15)
6. Serbatoio liquido refrigerante (pagina 6-16)
7. Pedale cambio (pagina 3-24)
8. Bullone scarico olio motore (serbatoio olio) (pagina 6-12) 9. Bullone scarico olio motore (carter) (pagina 6-12)
10.Cartuccia del filtro dell’olio motore (pagina 6-12)
U2BSH0H0.book Page 1 Thursday, September 12, 2013 8:37 AM

DESCRIZIONE
2-2
2
HAU10421

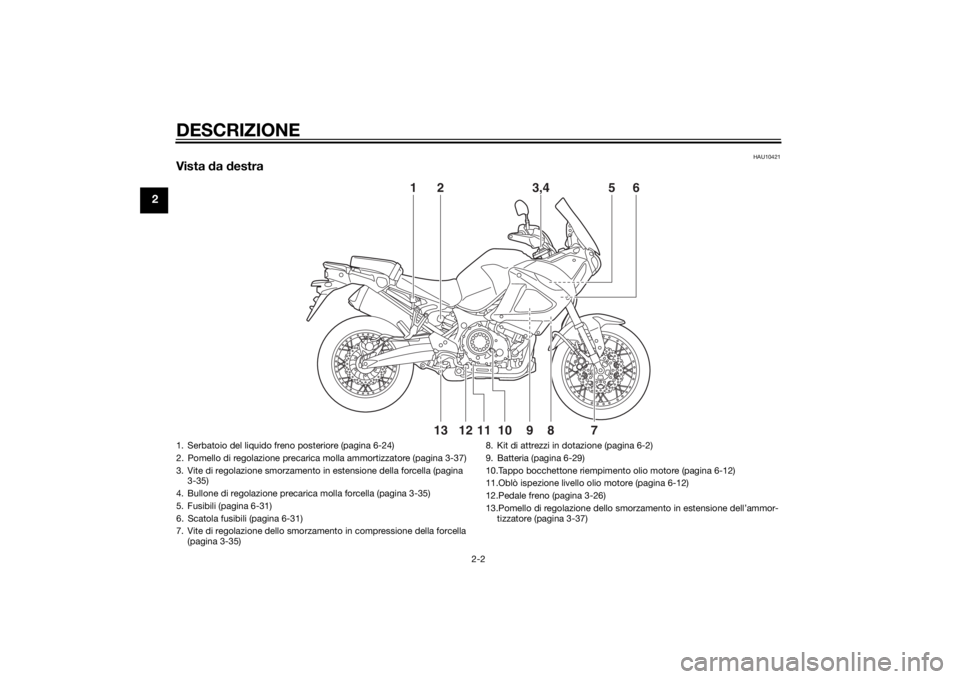

Vista da destra
1
8
7
9
12
13
10
11
2
3,4
5
6
1. Serbatoio del liquido freno posteriore (pagina 6-24)
2. Pomello di regolazione precarica molla ammortizzatore (pagina 3-37)
3. Vite di regolazione smorzamento in estensione della forcella (pagina 3-35)
4. Bullone di regolazione precarica molla forcella (pagina 3-35)
5. Fusibili (pagina 6-31)
6. Scatola fusibili (pagina 6-31)
7. Vite di regolazione dello smorzame nto in compressione della forcella
(pagina 3-35) 8. Kit di attrezzi in dotazione (pagina 6-2)
9. Batteria (pagina 6-29)
10.Tappo bocchettone riempimento olio motore (pagina 6-12)
11.Oblò ispezione livello olio motore (pagina 6-12)
12.Pedale freno (pagina 3-26)
13.Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-37)U2BSH0H0.book Page 2 Thursday, September 12, 2013 8:37 AM

DESCRIZIONE
2-3
2
HAU10431

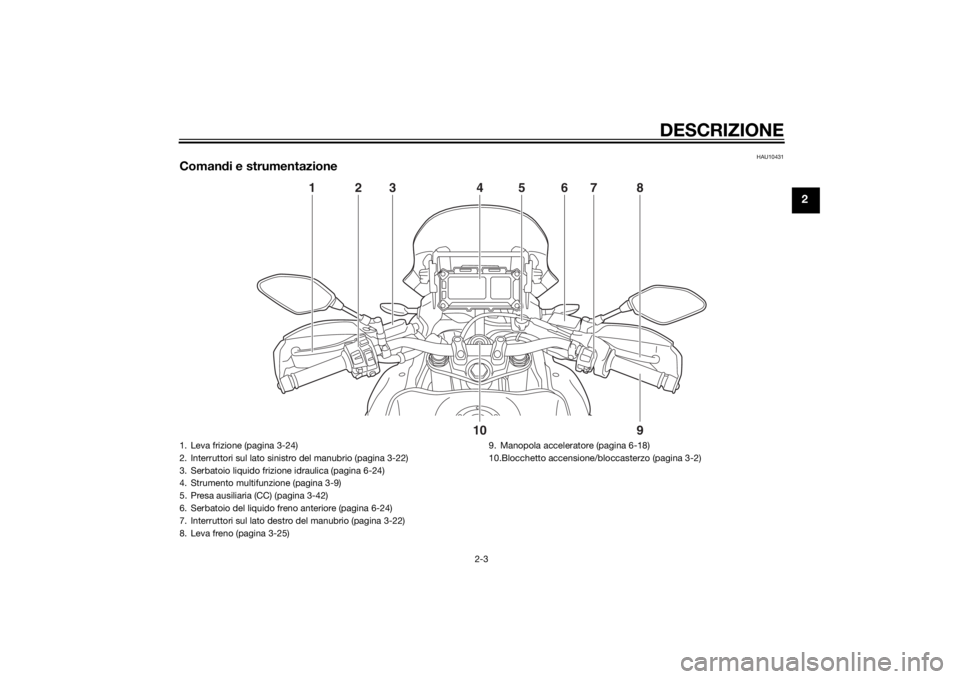

Comandi e strumentazione
1
9
10
2
3
4
5
6
7
8
1. Leva frizione (pagina 3-24)
2. Interruttori sul lato sinistro del manubrio (pagina 3-22)
3. Serbatoio liquido frizione idraulica (pagina 6-24)
4. Strumento multifunzione (pagina 3-9)
5. Presa ausiliaria (CC) (pagina 3-42)
6. Serbatoio del liquido freno anteriore (pagina 6-24)
7. Interruttori sul lato destro del manubrio (pagina 3-22)
8. Leva freno (pagina 3-25) 9. Manopola acceleratore (pagina 6-18)
10.Blocchetto accensione/bloccasterzo (pagina 3-2)
U2BSH0H0.book Page 3 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti. una chiave di ricodifica (con calotta
rossa)
 due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
 un transponder (installato nella chiave
di ricodifica)
 la centralina dell’immobilizzatore
 un’ECU
 una spia immobilizer (Vedere pagina
3-5.) La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave d i ricodifica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si deve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente d i utilizzare
una delle due chiavi stan dar d e di
conservare la chiave d i ricodifica in
un posto sicuro. 
Non immer gere in acq ua nessuna
d elle chiavi.
 Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
 Non mettere nessuna delle chiavi
vicino a ma gneti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
 Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
 Non appo ggia
re oggetti pesanti su
una delle chiavi.
 Non molare o mo dificare la forma d i
nessuna delle chiavi.
 Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
 Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifi-
ca di q uesto veicolo.
 Mantenere le chiavi di altri sistemi
immobilizzatori lontane d al bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
se gnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U2BSH0H0.book Page 1 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10473
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU26812
ON (aperto)
Tutti i circuiti elettrici vengono alimentati;
l’illuminazione pannello strumenti, le luci fa-
nalini posteriori, la luce targa e le luci di po-
sizione anteriori si accendono ed è
possibile avviare il motore. La chiave di ac-
censione non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino a
quando non si gira la chiave su “OFF”.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U2BSH0H0.book Page 2 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAUM2971
(Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lun go la posizione di
parche ggio, per evitare di scaricare la
batteria.
HAU49394
Spie d’avvertimento e d i segnala-
zione
HAU11031
Spie in dicatori di d irezione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11255
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circ uito elettrico da un
concessionario Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia d’avvertimento livello olio “ ”
4. Spia guasto motore “ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
6. Spia di segnalazione del sistema di controllo della trazione “TCS”
7. Spie del regolatore automatico della velocità
8. Spia luce abbagliante “ ”
9. Spia marcia in folle “ ”
10.Spia immobilizer “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
8
7
910
1
2ABS
U2BSH0H0.book Page 3 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU58400
Spie del reg olatore automatico di veloci-
tà
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato.
Per una descrizione dettagliata della fun-
zione di queste spie, fare riferimento a pa-
gina 3-6.
Si può controllare il circuito elettrico di que-
ste spie di segnalazione girando la chiave
su “ON”. Queste spie di segnalazione do-
vrebbero accendersi per pochi secondi e
poi spegnersi.
Se una spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se
una spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU59110
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-20 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTALa spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU59120
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS: 
non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-26 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate d i emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
ABS
U2BSH0H0.book Page 4 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
NOTAAnche la spia ABS si accende quando si
preme l’interruttore avviamento, ma questo
non indica una disfunzione.
HAU58902
Spia sistema di controllo della trazione
“TCS”
Questa spia lampeggia all’attivazione del
sistema di controllo della trazione.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circu-
ito elettrico da un concessionario Yamaha.
Se il sistema di controllo della trazione si di-
sattiva durante la guida, viene visualizzata
l’indicazione “TCS OFF” e la relativa spia e
l a s p i a g u a st o m o t o r e s i ac ce nd o n o . (V e d e-
re pagina 3-27 per spiegazioni sul sistema
di controllo della trazione.) Ripristinare il sistema di controllo della tra-
zione e le spie seguendo le procedure indi-
cate in “Ripristino” a pagina 3-28.
HAU54681
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-20 per spiegazioni
sul dispositivo di autodiagnosi.)1. Tasto “TCS”
2. Display di visualizzazione delle modalità del
sistema di controllo della trazione
3. Spia di segnalazione del sistema di controllo della trazione “TCS”
4. Spia guasto motore “ ”
13
2
4
U2BSH0H0.book Page 5 Thursday, September 12, 2013 8:37 AM
