FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
Azzeramento dei contatori della manuten-zione1. Utilizzare l’interruttore di selezione perselezionare “Maintenance”.
2. Premere l’interruttore dei menu “ME- NU” e premere il tasto “RESET” per
selezionare la voce da azzerare.
3. Mentre la voce selezionata lampeggia, premere il tasto “RESET” per almeno
2 secondi. 4. Premere l’interruttore dei menu “ME-
NU” per tornare al menu della modali-
tà di regolazione.
Controllo e azzeramento di “TIME–2” e “TI-
ME–3”1. Utilizzare l’interruttore di selezione per selezionare “Time Trip”.
2. Premere l’interruttore dei menu “ME- NU” per visualizzare “TIME–2” e “TI-
ME–3”. Per azzerare una durata
percorso, premere il tasto “RESET”
per selezionare la voce da azzerare.
“Unit” Questa funzione consente
di cambiare le unità del
consumo di carburante tra
“L/100km” e “km/L”.
Solo per il Regno Unito:
Questa funzione consente
di cambiare le unità visua-
lizzate tra chilometri e mi-
glia. Quando sono
selezionati i chilometri, le
unità del consumo di car-
burante possono essere
cambiate tra “L/100km” e
“km/L”.
“Display” Questa funzione consente
di modificare le voci visua-
lizzate nei 3 display infor-
mativi.
“Brightness” Questa funzione consente
di regolare la luminosità
del pannello dello stru-
mento multifunzione per
adattarlo alle condizioni di
luce esterne.
“Clock” Questa funzione consente
di regolare l’orologio digi-
tale.
“All Reset” Questa funzione consente
di azzerare tutte le voci,
eccetto il totalizzatore
contachilometri e l’orolo-
gio digitale.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL
km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2BSH0H0.book Page 16 Thursday, September 12, 2013 8:37 AM
Page 32 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
3. Mentre la voce selezionata lampeggia,premere il tasto “RESET” per almeno
2 secondi.
4. Premere l’interruttore dei menu “ME- NU” per tornare al menu della modali-
tà di regolazione.
Selezione delle unità1. Utilizzare l’interruttore di selezione per selezionare “Unit”. 2. Premere l’interruttore dei menu “ME-
NU”. Verrà visualizzato il display di re-
golazione delle unità e “km or mile”
(solo per il Regno Unito) o “km/L or
L/100km” (eccetto per il Regno Unito)
lampeggeranno all’interno del display.
NOTAPer il Regno Unito: Continuare con le
fasi seguenti.
Eccetto per il Regno Unito: Saltare le
fasi 3–5.3. Premere l’interruttore dei menu “ME-
NU”. All’interno del display lampegge-
rà “km” o “mile”. 4. Utilizzare l’interruttore di selezione per
selezionare “km” o “mile” e premere
l’interruttore dei menu “MENU”.
NOTAQuando è selezionato “km”, si possono im-
postare “L/100km” o “km/L” come unità
del consumo di carburante. Per impostare
le unità del consumo di carburante, proce-
dere come segue. Se è stato selezionato
“mile”, saltare le fasi 5 e 6.5. Utilizzare l’interruttore di selezione per
selezionare “km/L or L/100km”.
6. Premere l’interruttore dei menu “ME-
NU”, utilizzare l’interruttore di selezio-
ne per selezionare “L/100km” o
“km/L” e premere di nuovo l’interrut-
tore dei menu “MENU”.
TIME-2
0:07
TIME-3
0:07
Time TripMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
U2BSH0H0.book Page 17 Thursday, September 12, 2013 8:37 AM
Page 33 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
7. Utilizzare l’interruttore di selezione perselezionare “ ” e premere l’interrutto-
re dei menu “MENU” per tornare al
menu della modalità di regolazione.
Selezione delle voci visualizzate1. Utilizzare l’interruttore di selezione per selezionare “Display”. 2. Premere l’interruttore dei menu “ME-
NU”, utilizzare l’inte rruttore di selezio-
ne per selezionare il display da
modificare e premere di nuovo l’inter-
ruttore dei menu “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare la voce da modificare e
premere l’interruttore dei menu “ME-
NU”. 4. Utilizzare l’interruttore di selezione per
selezionare la voce da visualizzare e
premere l’interruttore dei menu “ME-
NU”.
5. Completata la modifica delle imposta- zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu “MENU” per
tornare al display precedente.
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
U2BSH0H0.book Page 18 Thursday, September 12, 2013 8:37 AM
Page 34 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
6. Utilizzare l’interruttore di selezione perselezionare “ ” e premere l’interrutto-
re dei menu “MENU” per tornare al
menu della modalità di regolazione.
Regolazione della luminosità del pannellostrumenti1. Utilizzare l’interruttore di selezione per selezionare “Brightness”.
2. Premere l’interruttore dei menu “ME- NU”.
3. Utilizzare l’interruttore di selezione per
selezionare il livello di luminosità desi-
derato e premere l’interruttore dei
menu “MENU” per tornare al menu
della modalità di regolazione. Regolazione dell’orologio digitale
1. Utilizzare l’interruttore di selezione per
selezionare “Clock”.
2. Premere l’interruttore dei menu “ME- NU”.
3. Quando le cifre delle ore iniziano a lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore. 4. Premere l’interruttore dei menu “ME-
NU”; le cifre dei minuti iniziano a lam-
peggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti.
6. Premere l’interruttore dei menu “ME- NU” per tornare al menu della modali-
tà di regolazione.
Azzeramento di tutte le voci visualizzate
1. Utilizzare l’interruttore di selezione per selezionare “All Reset”.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
U2BSH0H0.book Page 19 Thursday, September 12, 2013 8:37 AM
Page 35 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
2. Premere l’interruttore dei menu “ME-NU”.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore dei menu “MENU”.NOTAIl totalizzatore contachilometri e l’orologio
digitale non possono essere azzerati.
Dispositivo di auto dia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici. Se viene rilevato un problema in
uno qualsiasi di questi circuiti, la spia gua-
sto motore si accende e il display informa-
tivo indica un codice di errore.
Se il display informativo indica codici di er-
rore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggerà ed il display informativo
indicherà un codice di errore quando si gira
la chiave su “ON”.
NOTASe il display informativo indica il codice di
errore 52, questo potrebbe essere provo-
cato da un’interferenza del transponder. Se
appare questo errore, provare a fare quan-
to segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
1. Spia immobilizer “ ”
2. Spia guasto motore “ ”
3. Display codice di errore
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
1
2
3
U2BSH0H0.book Page 20 Thursday, September 12, 2013 8:37 AM
Page 36 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare danne ggiamenti del
motore.
HAU49432
D-mo de (mo dalità di g ui da)La modalità di guida D-mode è un sistema
di prestazioni motore controllato elettroni-
camente con due selezioni della modalità
(Touring “T” e Sport “S”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-23 per spiegazioni sull’interruttore
modalità di guida.)NOTAPrima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.Mo dalità Tourin g “T”
La modalità Touring “T” è adatta per varie
condizioni di guida. Questa modalità consente al conducente di
godere di una guidabilità fluida dalla gam-
ma di bassa velocità alla gamma di velocità
elevata.
Mo
dalità Sport “S”
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla modalità
Touring.1. Interruttore modalità di guida “MODE”
M ODESTOPRUNSTA R
T
1
U2BSH0H0.book Page 21 Thursday, September 12, 2013 8:37 AM
Page 37 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3

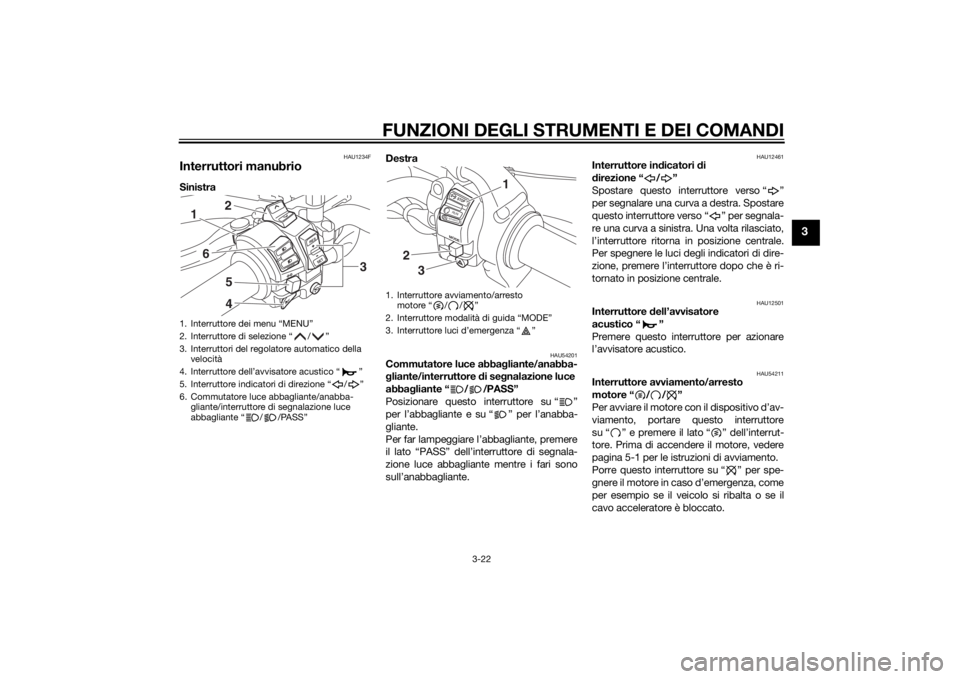

HAU1234F
Interruttori manubrioSinistraDestra
HAU54201
Commutatore luce abba
gliante/anabba-
g liante/interruttore di se gnalazione luce
abba gliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
Per far lampeggiare l’abbagliante, premere
il lato “PASS” dell’interruttore di segnala-
zione luce abbagliante mentre i fari sono
sull’anabbagliante.
HAU12461
Interruttore in dicatori di
d irezione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54211
Interruttore avviamento/arresto
motore “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e premere il lato “ ” dell’interrut-
tore. Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
3. Interruttori del regolatore automatico della velocità
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
6. Commutatore luce abbagliante/anabba- gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
RESSET
PA S S
1
6
542
3

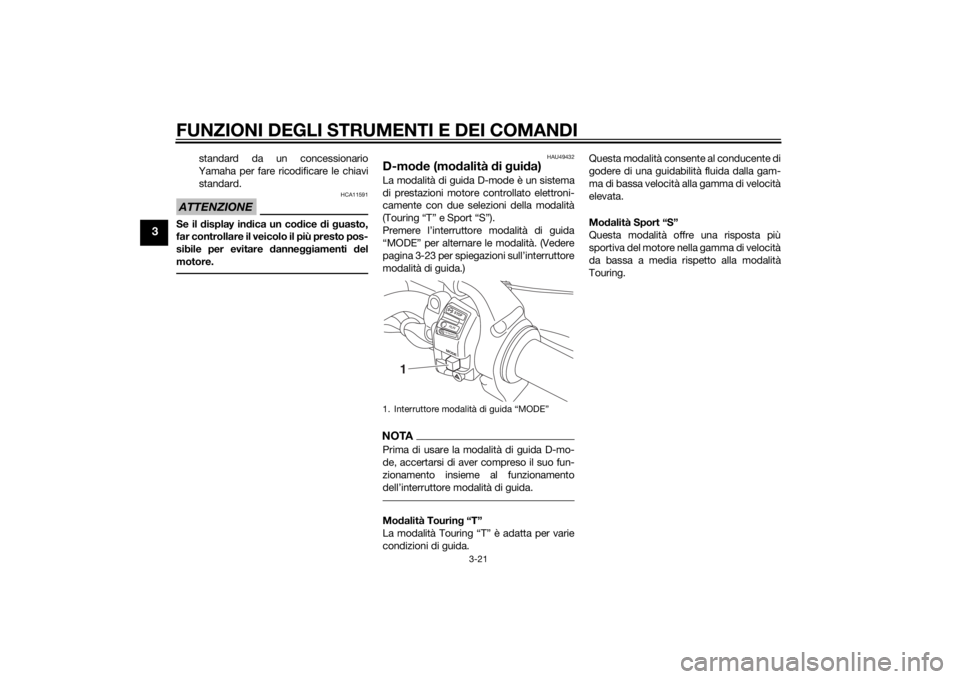

1. Interruttore avviamento/arresto motore “ / / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
MODESTOPRUNS TA R
T
3
2
1
U2BSH0H0.book Page 22 Thursday, September 12, 2013 8:37 AM
Page 38 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
HAU42342
La spia guasto motore e la spia ABS po-
trebbero accendersi quando si gira la chia-
ve su “ON” e si preme l’interruttore
avviamento, ma questo non indica una di-
sfunzione.
HAU12734
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12781
Interruttori del sistema d i regolazione
automatica della velocità
Vedere pagina 3-6 per spiegazioni sul si-
stema di regolazione automatica della velo-
cità.
HAU59010
Interruttore dei menu “MENU”
Questo interruttore viene utilizzato per ese-
guire selezioni nel disp lay delle modalità di
regolazione dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-9 per informazioni dettagliate.
HAU59000
Interruttore di selezione “ / ”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display informativo e nel
display delle modalità di regolazione dello
strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-9 per informazioni dettagliate.
HAU54691
Interruttore mo dalità di g ui da “MODE”
AVVERTENZA
HWA15341
Non cambiare la mo dalità di gui da D-
mo de mentre il veicolo è in movimento.Con questo interruttore si commuta la mo-
dalità di guida in modalità touring “T” o in
modalità sportiva “S”.
La manopola acceleratore deve essere
chiusa completamente per cambiare la
modalità di guida.
La modalità selezionata viene visualizzata
sul display della modalità di guida. (Vedere
pagina 3-11.) La modalità di guida non può essere cam-
biata mentre il sistema di regolazione auto-
matica della velocità è in funzione.
U2BSH0H0.book Page 23 Thursday, September 12, 2013 8:37 AM
Page 39 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU12831
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un qua-
drante di regolazione della posizione. Per
regolare la distanza tra la leva della frizione
e la manopola, girare il quadrante di regola-
zione mentre si allontana la leva dalla ma-
nopola. Accertarsi che la regolazione corretta impostata sul quadrante di regola-
zione sia allineata con la freccia riportata
sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-40.)
HAU12872
Pe
dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.

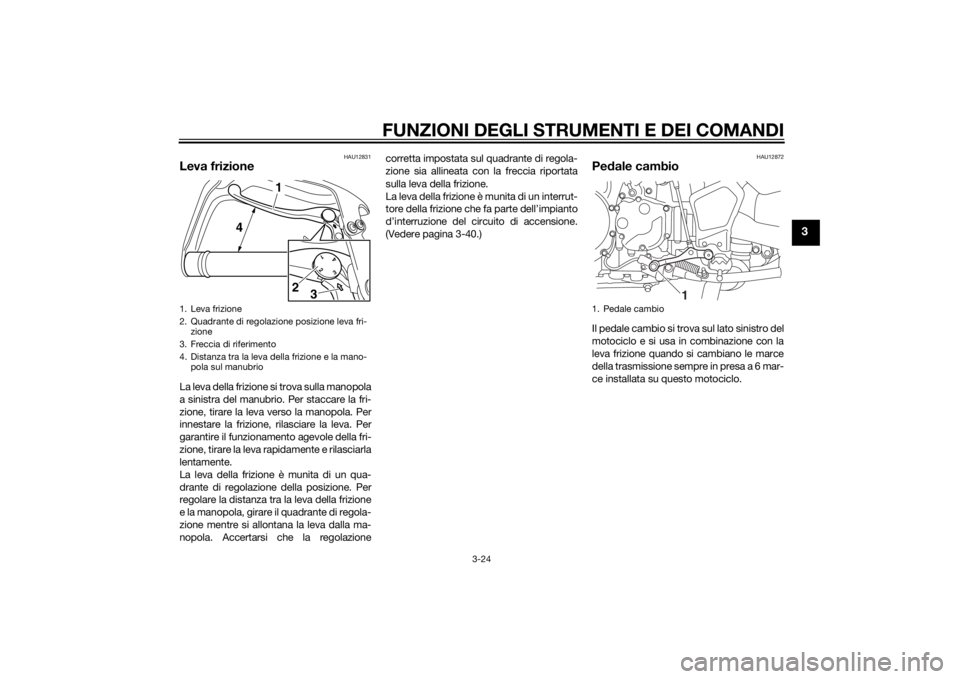

1. Leva frizione
2. Quadrante di regolazione posizione leva fri-
zione
3. Freccia di riferimento
4. Distanza tra la leva della frizione e la mano- pola sul manubrio
12
34
1
4
3
2
1. Pedale cambio
1
U2BSH0H0.book Page 24 Thursday, September 12, 2013 8:37 AM
Page 40 of 116

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
HAU49518
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Quando si tira la leva freno, vengono appli-
cati il freno anteriore e parte del freno po-
steriore. Per ottenere tutta la potenza di
frenata, applicare contemporaneamente la
leva freno ed il pedale freno.
L’impianto di frenatura unificato viene mo-
nitorato dall’ECU, che disattiva la frenatura
unificata e ripristina la frenatura convenzio-
nale in caso di disfunzioni.NOTA Si potrebbero avvertire resistenza e vi-
brazioni nel pedale freno mentre si
aziona il freno anteriore e l’impianto di
frenatura unificato è attivato, ma que-
sto sintomo non indica una disfunzio-
ne.
L’impianto di frenatura unificato non
funziona finché il veicolo non inizia a
muoversi.
Dopo l’arresto, finché si applica la leva
freno l’impianto di frenatura unificato
continua a essere attivo. Poiché pre-
mendo ulteriormente la leva freno non
si aumenta la potenza di frenata del freno posteriore, applicare il freno po-
steriore nel caso in cui sia necessaria
potenza di frenata aggiuntiva (ad
esempio per parcheggiare su una
pendenza).
L’impianto di frenatura unificato si di-
sattiva dopo aver rilasciato la leva fre-
no. L’impianto di frenatura ritorna
quindi al tipo convenzionale.
Quando il veicolo inizia a muoversi,
l’impianto di frenatura unificato viene
riattivato.
L’impianto di frenatura unificato non
entra in funzione se si applica solo il
pedale freno o prima di applicare la
leva freno.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.

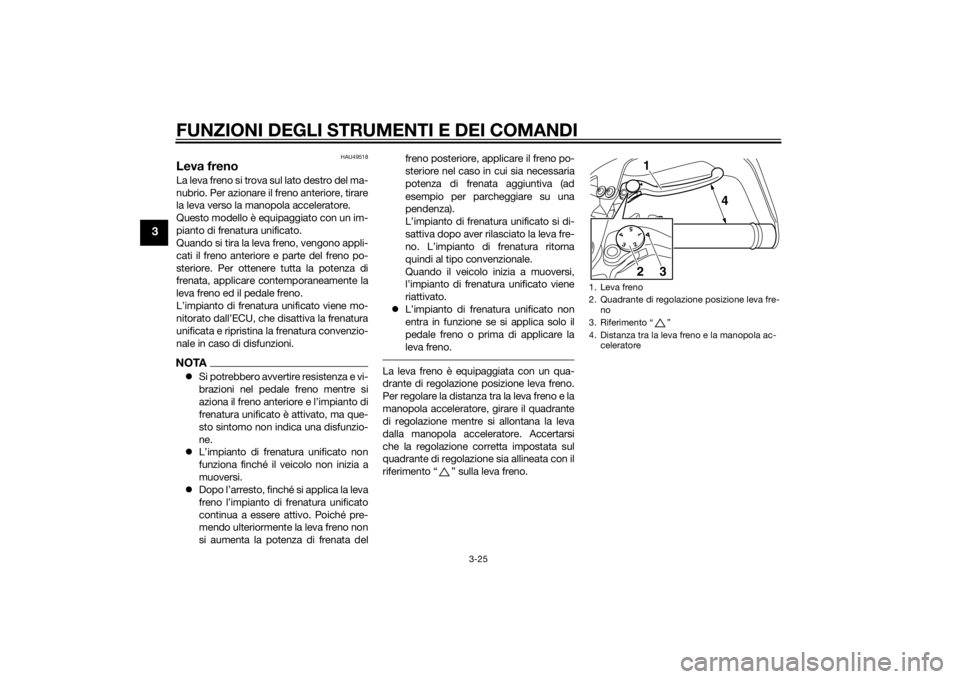

1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola ac- celeratore
5
43
211
4
3
2
U2BSH0H0.book Page 25 Thursday, September 12, 2013 8:37 AM
