PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23284
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.) WAARSCHUWING! On dersteun
d e machine zor gvul dig om omval-
len en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
U2BSD1D0.book Page 27 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU34226
AccuDe accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep d irect
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buur
t van d e accu en zor g voor
vol doen de ventilatie b ij acculaden
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu1
3
2
U2BSD1D0.book Page 28 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u de accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst de neg atieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voor dat u
d e accu plaatst de sleutel naar
“OFF” en sluit vervol gens eerst de
positieve ka bel en d aarna de ne ga-
tieve ka bel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontlad en accu kan lei den tot
permanente accuscha de.
DAU58961
Zekerin gen vervan genDe zekeringenkastjes en de zekering van
de ABS-motor bevinden zich achter
stroomlijnpaneel A, en de hoofdzekering,
de cruise-controlzekering en de remlichtze-
kering bevinden zich achter stroomlijnpa-
neel B. (Zie pagina 6-8.)1. Zekering ABS-motor
2. Reservezekering ABS-pompmotor
3. Hoofdzekering
4. Reservezekering
5. Cruise control zekering
6. Zekering remlicht
7. Zekeringenkastje123
5
4
67
U2BSD1D0.book Page 29 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit. 2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Koplampzekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering elektronische smoorklep
4. Zekering brandstofinjectiesysteem
5. Backup-zekering (voor klok en startblok-
keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering ontstekingssysteem
8. Zekering signaleringssysteem
9. Zekering ABS-regeleenheid
10.Circuitzekering aansluitcontact voor acces- soires
11.Zekering parkeerlichten
12.O/P (optie) zekering
13.Reservezekering
13456
2
7
8
9
10
13
11
12
13
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Koplampzekering: 20.0 A
Remlicht zekering: 1.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 20.0 A
Zekering radiatorkoelvin:
20.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
Zekering brandstofinjectiesysteem:
20.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering cruise control:
1.0 A
U2BSD1D0.book Page 30 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
3. Draai de contactsleutel naar “ON” enschakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU39014
Koplamp gloeilamp vervan genDe koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is
doorgebrand.LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den bescha digd:
 Koplampg loeilamp
Raak het glas van de koplamp gloei-
lamp niet aan zo dat dit vetvrij blijft,
an ders kan de doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het g loeilampglas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e kopl

amplens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.
1. Verwijder de gloeilampkap door deze
linksom te draaien.
2. Maak de koplampstekker los.
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
O/P (optie) zekering: 20.0 A1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1
U2BSD1D0.book Page 31 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
3. Haak de gloeilamphouder los en ver-wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan. 6. Monteer de gloeilampkap door deze
rechtsom te draaien.
7. Vraag indien nodig een Yamaha dea- ler de koplamplichtbundel af te stel-
len.
DAU58971
Parkeerlicht gloeilamp vervan genDit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de kap door deze naar bui- ten te trekken.
1. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
1
1
2
1. Kuipruit
2. Schroef
12
2
U2BSD1D0.book Page 32 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
3. Verwijder het paneel door de schroe-ven en de snelsluitschroef los te halen.
4. Verwijder de kap van de koplampunit door de bouten los te halen. 5. Verwijder de bouten van de koplam-
punit en trek de koplampunit iets naar
buiten, waarbij u ervoor zorgt dat deze
ondersteund blijft. LET OP: Let erop
d at niet aan de koplamp bed ra din g
wor dt getrokken.
[DCA16811]
6. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
7. Verwijder de defecte gloeilamp door deze uit te trekken.

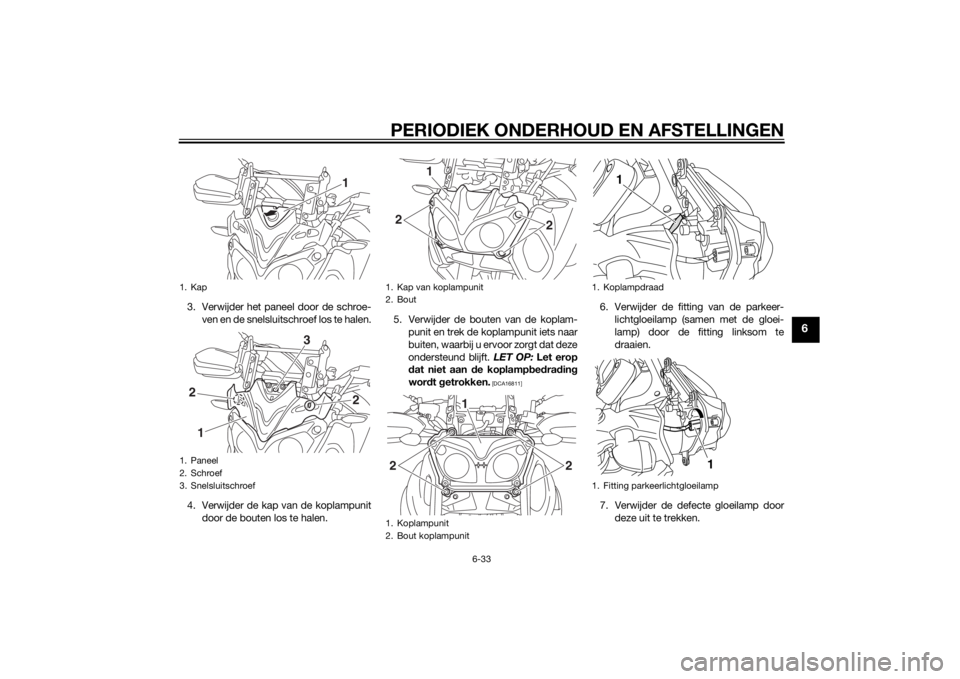

1. Kap
1. Paneel
2. Schroef
3. Snelsluitschroef
1
3
2
21
1. Kap van koplampunit
2. Bout
1. Koplampunit
2. Bout koplampunit
1
2
2
1
2
2

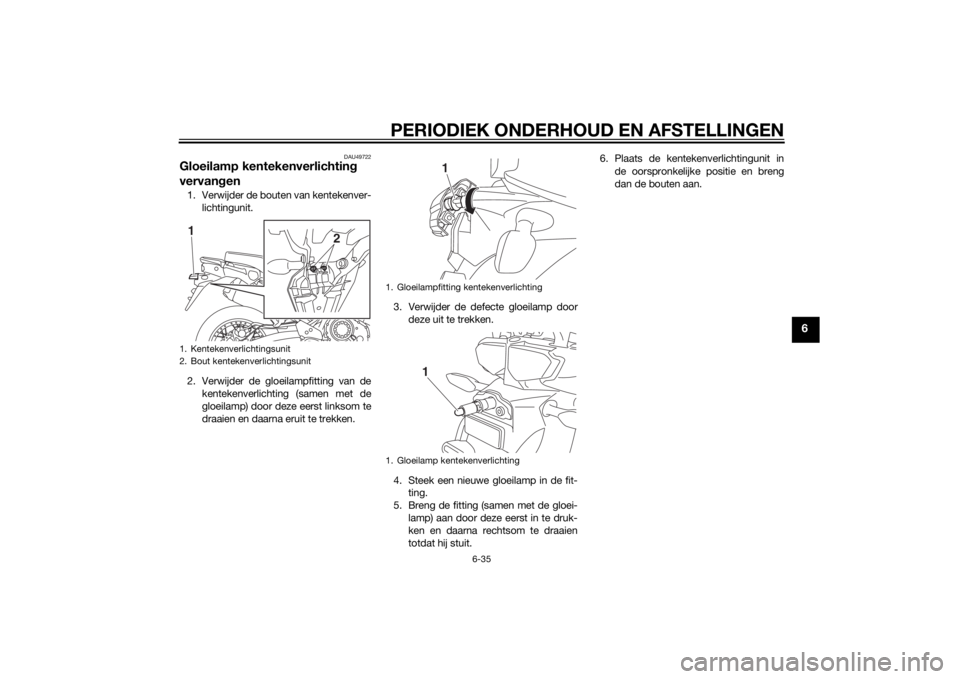

1. Koplampdraad
1. Fitting parkeerlichtgloeilamp
1
1
U2BSD1D0.book Page 33 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
8. Steek een nieuwe gloeilamp in de fit-ting.
9. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
rechtsom te draaien.
10. Monteer de koplampunit door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
11. Monteer de kap van de koplampunit door de bouten aan te brengen.
12. Monteer het paneel door de schroe-
ven en de snelsluitschroef aan te
brengen.
13. Breng de kap aan. 14. Monteer de kuipruit door de schroe-
ven aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment. WAARSCHUWING! Een
loszitten de kuipruit kan een on ge-
luk veroorzaken. Draai de schroe-
ven vast met het voor geschreven
aanhaalmoment.
[DWA15511] DAU58590
Richtin
gaanwijzer en achter-
licht/remlichtDit model is voorzien van richtingaanwij-
zers en een achterlicht/remlicht van het
LED-type.
Als een richtingaanwijzer of het achter-
licht/remlicht niet gaat branden, vraag dan
een Yamaha-dealer het elektrisch circuit te
testen.
1. ParkeerlichtgloeilampAanhaalmoment: Bout koplampunit:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1
Aanhaalmoment:
Kuipruitschroef:0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
U2BSD1D0.book Page 34 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAU49722
Gloeilamp kentekenverlichting
vervan gen1. Verwijder de bouten van kentekenver-
lichtingunit.
2. Verwijder de gloeilampfitting van de kentekenverlichting (samen met de
gloeilamp) door deze eerst linksom te
draaien en daarna eruit te trekken. 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit- ting.
5. Breng de fitting (samen met de gloei- lamp) aan door deze eerst in te druk-
ken en daarna rechtsom te draaien
totdat hij stuit. 6. Plaats de kentekenverlichtingunit in
de oorspronkelijke positie en breng
dan de bouten aan.1. Kentekenverlichtingsunit
2. Bout kentekenverlichtingsunit
2
1
1. Gloeilampfitting kentekenverlichting
1. Gloeilamp kentekenverlichting
1
1
U2BSD1D0.book Page 35 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
DAU24351
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
On derhou d aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwij deren van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25872
Prob lemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets co rrect te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
U2BSD1D0.book Page 36 Friday, August 1, 2014 10:15 AM
