GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
wanneer een waarschuwings- of contro-
lelampje niet dooft, zie dan pa gina 3-3
voor een controle van het circuit van het
b etreffen de waarschuwin gs- of contro-
lelampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie dan pa gina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door te drukken op
de “ ”-zijde van de startschake-
laar/noodstopschakelaar.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpoging moet zo kort mogelijk du-
ren om de accu te sparen. Laat de
startmotor nooit langer dan 10 secon-
den achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl
de motor no g
kou d is, d it verkort de levensd uur van de
motor!
DAU16673

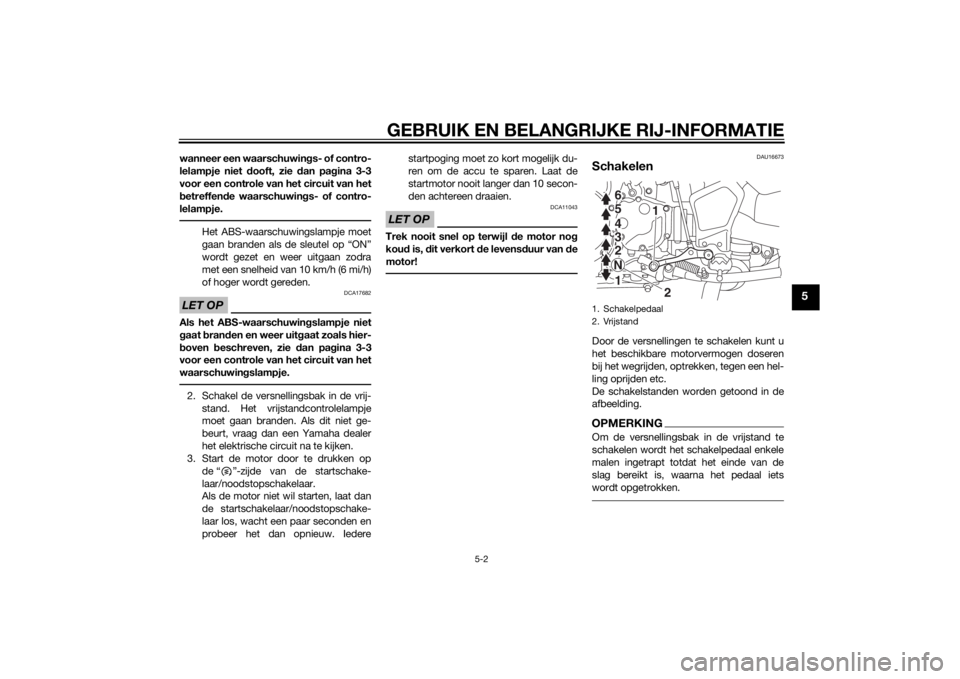

SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.1. Schakelpedaal
2. Vrijstand
1
2
654321N
U2BSD1D0.book Page 2 Friday, August 1, 2014 10:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
LET OP
DCA10261
Rijd niet lan ge tij d met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep de
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan d e versnellin gsb ak
wor den bescha digd.
 Gebruik altij d d e koppelin g om d e
versnellin gsb ak te schakelen om zo
scha de aan d e motor, de versnel-
lin gsb ak en de aan dri
jvin g te voor-
komen; door hun constructie zijn
d eze niet bestan d te gen de schok-
ken die optre den bij belast schake-
len.
DAU16682
We grij den en optrekken
1. Trek de koppelingshendel in om de
koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer- ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en laat tegelijkertijd langzaam de koppe-
lingshendel los. 4. Sluit op de in de onderstaande tabel
aangegeven schakelpunten de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de
tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de
volgende hogere versnelling te scha-
kelen.
OPMERKINGHoud u bij het schakelen onder normale
omstandigheden aan de aanbevolen scha-
kelpunten.
DAU58270
Afremmen1. Laat de gasgreep los en bekrachtig zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling op de in de onderstaande tabel aangege-
ven schakelpunten.
3. Als de motorfiets 20 km/h (12 mi/h) bereikt, de motor dreigt af te slaan of
de motor onregelmatig loopt, trek dan
de koppelingshendel in, bekrachtig de remmen om de motorfiets af te rem-
men en ga verder met terugschakelen
zoals vereist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380
Bij onjuist geb ruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Ge bruik
altij d b ei de remmen en bekrachti g
ze gelei delijk.
 Zor g d at de motorfiets en d e motor
vol doen de zijn vertraagd voor dat u
naar een lag ere versnellin g scha-
kelt. Teru gschakelen terwijl d e rij-
snelhei d of het motortoerental te
hoo g is kan lei den tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een on geval en letsel. Het kan ook
resulteren in scha de aan d e motor
of de aan drijflijn.
U2BSD1D0.book Page 3 Friday, August 1, 2014 10:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU58280
Aanbevolen schakelpunten
De aanbevolen schakelpunten tijdens op-
trekken en afremmen staan vermeld in de
tabel hieronder.
DAU16811
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU58990
0–1000 km (0–600 mi)
Laat de motor niet langer dan 3900 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moeten d e motorolie en de ein d-
over bren gin gsolie wor den ververst en
moet de oliefilterpatroon of het oliefilte-
relement wor den vervan gen.
[DCA10333]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 4700 tpm
achtereen draaien.
Opschakelpunten:
1e → 2e: 20 km/h (12 mi/h)
2e → 3e: 30 km/h (19 mi/h)
3e → 4e: 40 km/h (25 mi/h)
4e → 5e: 50 km/h (31 mi/h)
5e → 6e: 60 km/h (37 mi/h)
Te r u gschakelpunten:
6e → 5e: 45 km/h (28 mi/h)
5e → 4e: 35 km/h (22 mi/h)
4e → 3e: 25 km/h (16 mi/h)
U2BSD1D0.book Page 4 Friday, August 1, 2014 10:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA20190
 Voer het toerental niet zover op dat
d e toerenteller in de ho getoerenzo-
ne wijst.
 Als er tij dens de inrijperio de van de
motor een motorstorin g optree dt,
laat de machine dan onmi ddellijk
nazien door een Yamaha d ealer.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
 Parkeer niet nab ij gras of an dere
b ran dbare materialen d ie vlam zou-
d en kunnen vatten.
U2BSD1D0.book Page 5 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17245
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U2BSD1D0.book Page 1 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU49563
Boordgereed schapssetDe boordgereedschapsset is te vinden
achter stroomlijnpaneel A. (Zie pagina 6-8.)
Verwijder voor toegang tot de boordge-
reedschapsset stroom lijnpaneel A met de
zeskantsleutel aan de onderzijde van het
bestuurderszadel. (Zie pagina 3-31.) De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
1. Zeskantsleutel
1
1
U2BSD1D0.book Page 2 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46862
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou ds-
b eurt op kilometer basis of, voor Groot-Brittannië, op mijl basis wor dt verricht.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 Werkzaamheden gemarkeerd met een asterisk horen te worden ui tgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU46911
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinigen en elektrodenafstand af-
stellen. √√
• Vervangen. √√
3 *Ventielen • Controleer de klepspeling.
• Afstellen.
Elke 40000 km (24000 mi)
4 *Bran
dstofinjectiesy-
steem • Stel de synchronisatie af.
√√√√√
5 *Uitlaat
demper en
uitlaatpijp • Controleer of de schroef-
klem(men) goed vastzit(ten). √√√√√
U2BSD1D0.book Page 3 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770K
Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luchtfilterelement • Vervangen. √
2 *Koppelin g • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
3 *Voorrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslan gen • Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
• Vervangen. Elke 4 jaar
6 *Remvloeistof • Vervangen. Elke 2 jaar
7 *Wielen • Controleer op velgslingering en
beschadigde spaken.
• Trek alle spaken aan. Na de eerste 1000 km (600 mi) en vervolgens elke 5000 km (3000 mi).
8 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
U2BSD1D0.book Page 4 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Wiella gers • Controleer de lagers op speling of
beschadigingen. √√√√
10 *Achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 *Balhoof dla gers • Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
13 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
14 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
15 Scharnieras van
koppelin
gshen del • Smeren met siliconenvet.
√√√√√
16 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
17 Zijstan daar d • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
18 *Zijstan
daar dscha-
kelaar • Controleer de werking.
√√√√√√
19 *Voorvork • Controleer op een correcte wer-
king en olielekkage. √√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(
600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSD1D0.book Page 5 Friday, August 1, 2014 10:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
20*Schok demperunit • Controleer op een correcte wer-
king en olielekkage. √√√√
21 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
22 Motorolie • Verversen.
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
23 Oliefilterpatroon • Vervangen. √√√
24 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Vervang koelvloeistof. Elke 3 jaar
25 Car danolie • Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√ √
• Verversen. √√√
26 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
27 Bewe
gen de delen
en ka bels •Smeren.
√√√√√
28 *Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2BSD1D0.book Page 6 Friday, August 1, 2014 10:15 AM
