YAMAHA XT1200Z 2015 Manuale de Empleo (in Spanish)

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU48712
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso, el visor mostrará
el código de error 30; no obstante, no
se trata de una avería. Gire la llave a
“OFF” y vuelva a girarla a “ON” para
eliminar el código de error. De lo con-
trario el motor no arrancará, aunque
gire al pulsar el interruptor de arran-
que.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU54171
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-40.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de arran-
que/paro del motor se encuentre
en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso de avería del motor
 Indicador/luz de aviso del siste-
ma de control de tracción
 Luces indicadoras del sistema
regulador de velocidad
 Luz indicadora del sistema inmo-
vilizador
U2BSS1S0.book Page 1 Friday, July 25, 2014 11:26 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
ATENCIÓN
SCA11834
Si una luz indica dora o d e aviso no se
encien de inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encen did a, consulte la página 3-3 para
la comprobación del circuito de la luz in-
d ica dora o de aviso correspon diente.
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de 10
km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz d e aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-
d iente.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el lado “ ” del interruptor de arran-
que/paro del motor. Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de
preservar la batería. No accione el
arranque durante más de 10 segun-
dos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi
da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16673
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.

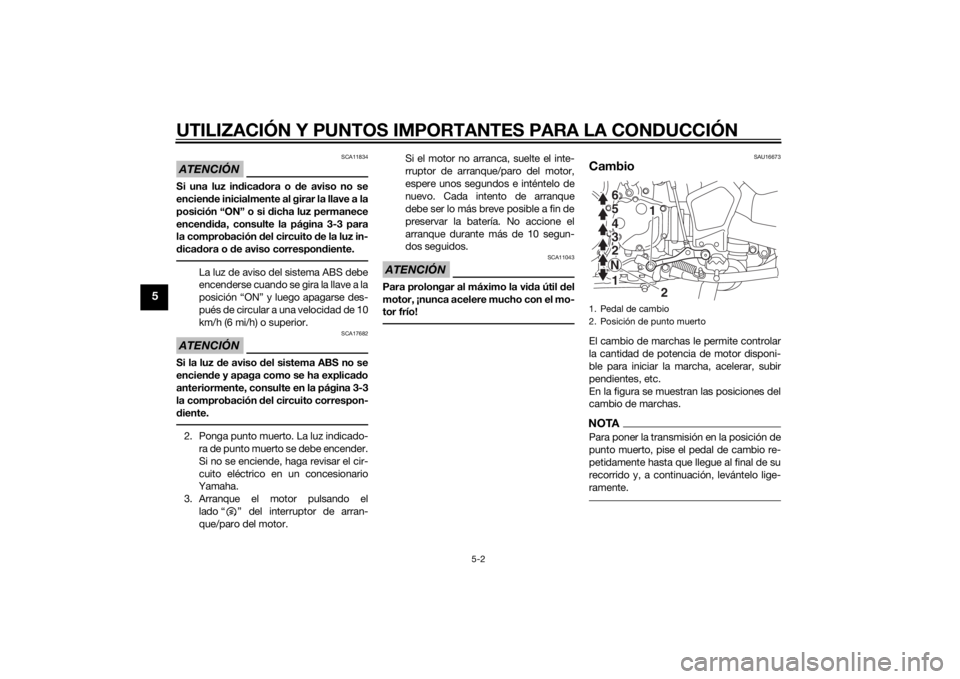

En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.1. Pedal de cambio
2. Posición de punto muerto
1
2
654321N
U2BSS1S0.book Page 2 Friday, July 25, 2014 11:26 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
ATENCIÓN
SCA10261
Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionan do. Un engrase ina decua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
SAU16682
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para
desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue. 4. A las velocidades recomendadas que
se indican en la tabla siguiente, des-
acelere y al mismo tiempo apriete rá-
pidamente el embrague.
5. Ponga la segunda. (Tenga cuidado de
no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.
NOTAEn condiciones de utilización normales,
cambie de marcha a las velocidades reco-
mendadas.
SAU58270
Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. En los puntos de cambio recomenda- dos que se muestran en el cuadro si-
guiente, cambie a una marcha inferior.
3. Cuando la motocicleta llegue a 20 km/h (12 mi/h), el motor esté a punto
de calarse o funcione a tirones, aprie-
te la maneta de embrague, reduzca la
velocidad con los frenos y siga cam-
biando a una marcha inferior según
sea necesario. 4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frenad a inapropia da pue de
ocasionar la pér did a de control o de
tracción. Utilice siempre los d os
frenos y acciónelos con suavi dad .
 Asegúrese de que la veloci dad d e la
motocicleta y el régimen d el motor
hayan disminui do lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen del motor son
d emasia do altos pue de provocar la
pér did a de tracción de la rue da tra-
sera o un exceso d e revoluciones
d el motor. Esto pue de provocar la
pér did a de control, un acci dente y
lesiones. Pue de ocasionar asimis-
mo averías d el motor o de la trans-
misión secun dar ia.
U2BSS1S0.book Page 3 Friday, July 25, 2014 11:26 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU58280
Velocidad es recomen dad as para cam-
biar d e marcha
En la tabla siguiente se muestran las velo-
cidades recomendadas para cambiar de
marcha durante la aceleración y la desace-
leración.
SAU16811
Consejos para re ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU58990
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 3900 r/min. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se debe
cambiar el aceite del motor y el aceite
d el engranaje final y sustituir el cartucho
o elemento del filtro de aceite.
[SCA10333]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 4700 r/min.
Ve l o c i
dad es para pasar a la marcha
superior:
1ª → 2ª: 20 km/h (12 mi/h)
2ª → 3ª: 30 km/h (19 mi/h)
3ª → 4ª: 40 km/h (25 mi/h)
4ª → 5ª: 50 km/h (31 mi/h)
5ª → 6ª: 60 km/h (37 mi/h)
Ve l o c i dad es para pasar a la marcha
inferior: 6ª → 5ª: 45 km/h (28 mi/h)
5ª → 4ª: 35 km/h (22 mi/h)
4ª → 3ª: 25 km/h (16 mi/h)
U2BSS1S0.book Page 4 Friday, July 25, 2014 11:26 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.ATENCIÓN
SCA20190
 Mantenga el régimen d el motor fue-
ra de la zona de altas revoluciones
d el tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revisen.
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
 El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo d e que se produzca
una fuga d e gasolina y un incen dio.
 No estacione cerca d e restrojos u
otros materiales inflamables en los
que se pued a prender fuego.
U2BSS1S0.book Page 5 Friday, July 25, 2014 11:26 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17245
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción d e mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha d urante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emis iones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
U2BSS1S0.book Page 1 Friday, July 25, 2014 11:26 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU49563

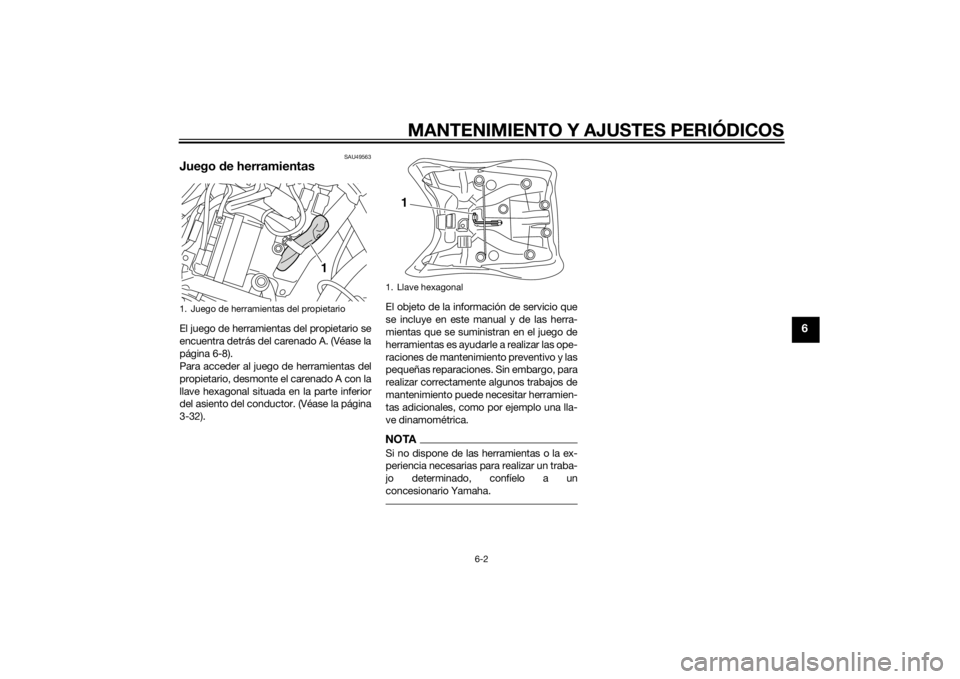

Juego de herramientasEl juego de herramientas del propietario se
encuentra detrás del carenado A. (Véase la
página 6-8).
Para acceder al juego de herramientas del
propietario, desmonte el carenado A con la
llave hexagonal situada en la parte inferior
del asiento del conductor. (Véase la página
3-32). El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
1
1. Llave hexagonal
1
U2BSS1S0.book Page 2 Friday, July 25, 2014 11:26 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46862
NOTALas revisiones anuales d eben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46911
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujías •Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos. √√
•Cambiar. √√
3 *Vá l vu l a s • Comprobar holgura de la válvula.
• Ajustar.
Cada 40000 km (24000 mi)
4 *Sistema
de inyec-
ción • Ajuste de la sincronización.
√√√√√
5 *Silencia
dor y tubo
d e escape • Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas. √√√√√
U2BSS1S0.book Page 3 Friday, July 25, 2014 11:26 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1770K
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Filtro de aire • Cambiar. √
2 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tubos de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si la llanta está des-
centrada y si los radios están da-
ñados.
• Apretar todos los radios. A los primeros 1000 km (600 mi) y, posteriormente, cada 5000 km (3000 mi).
U2BSS1S0.book Page 4 Friday, July 25, 2014 11:26 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
8*Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
9 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
13 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
14 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
15 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 m i

)30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSS1S0.book Page 5 Friday, July 25, 2014 11:26 AM
