Page 111 of 120
Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:2250 mm (88.6 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410/1470 mm (55.5/57.9 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 190 mm (7.48 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
258 kg (569 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 1199 cm3
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Rapporto di compressione:
11.0 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter secco
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 3.10 L (3.28 US qt, 2.73 Imp.qt) Con rimozione dell'elemento filtro olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Olio del car dano:
Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiatore (tutto il circuito compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
23 L (6.1 US gal, 5.1 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:BP81 00
Can dela/-e:
Produttore/modello:
NGK/CPR8EB9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.466 (85/58)
Trasmissione finale: Ad albero
Rapporto di riduzione secondaria: 2.987 (21/25 x 32/9)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
UBP8H0H0.book Page 1 Thursday, December 8, 2016 3:51 PM
Page 112 of 120
Caratteristiche tecniche
8-2
8
Rapporti di riduzione:1ª:
2.769 (36/13)
2ª: 2.063 (33/16)
3ª: 1.571 (33/21)
4ª:
1.250 (30/24)
5ª: 1.042 (25/24)
6ª: 0.929 (26/28)
Parte ciclistica:
Tipo di telaio:
Scocca posteriore
Angolo di incidenza: 28.0 gradi
Avancorsa: 126 mm (5.0 in)
Pneumatico anteriore:
Tipo:Senza camera d'aria
Misura: 110/80R19M/C 59V
Produttore/modello:
BRIDGESTONE/BW501
Pneumatico posteriore:
Tipo: Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
Carico:
Carico massimo:
212 kg (467 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona:
Anteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
2 persone: Anteriore:225 kPa (2.25 kgf/cm2, 33 psi) Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 19M/C x MT2.50
Ruota posteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 17M/C x MT4.00
Impianto d i frenatura unificato:
Comando:
Attivato dal freno anteriore
Freno anteriore:
Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4
Freno posteriore:
Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:
Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota: 190 mm (7.5 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore a gas/idraulico
Escursione ruota: 190 mm (7.5 in)
Impianto elettrico:
Tensione impianto:12 V
Sistema d’accensione: TCI
UBP8H0H0.book Page 2 Thursday, December 8, 2016 3:51 PM
Page 113 of 120
Caratteristiche tecniche
8-3
8
Sistema di carica:Volano magnete in C.A.
Batteria:
Modello:
YTZ12S
Tensione, capacità: 12 V, 11.0 Ah (10 HR)
Faro:
Tipo a lampadina:
Lampada alogena
Potenza lampad ina:
Faro:
H7, 55.0 W
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 5.0 W
Luce targa:
5.0 W
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Fusibile:
Fusibile principale: 50.0 A
Fusibile terminale 1:
3.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile dell’impianto di iniezione carburante:
20.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile del regolatore automatico della
velocità:
1.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione):
20.0 A
UBP8H0H0.book Page 3 Thursday, December 8, 2016 3:51 PM
Page 114 of 120
Informazioni per I consumatori
9-1
9
HAU53562
Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.

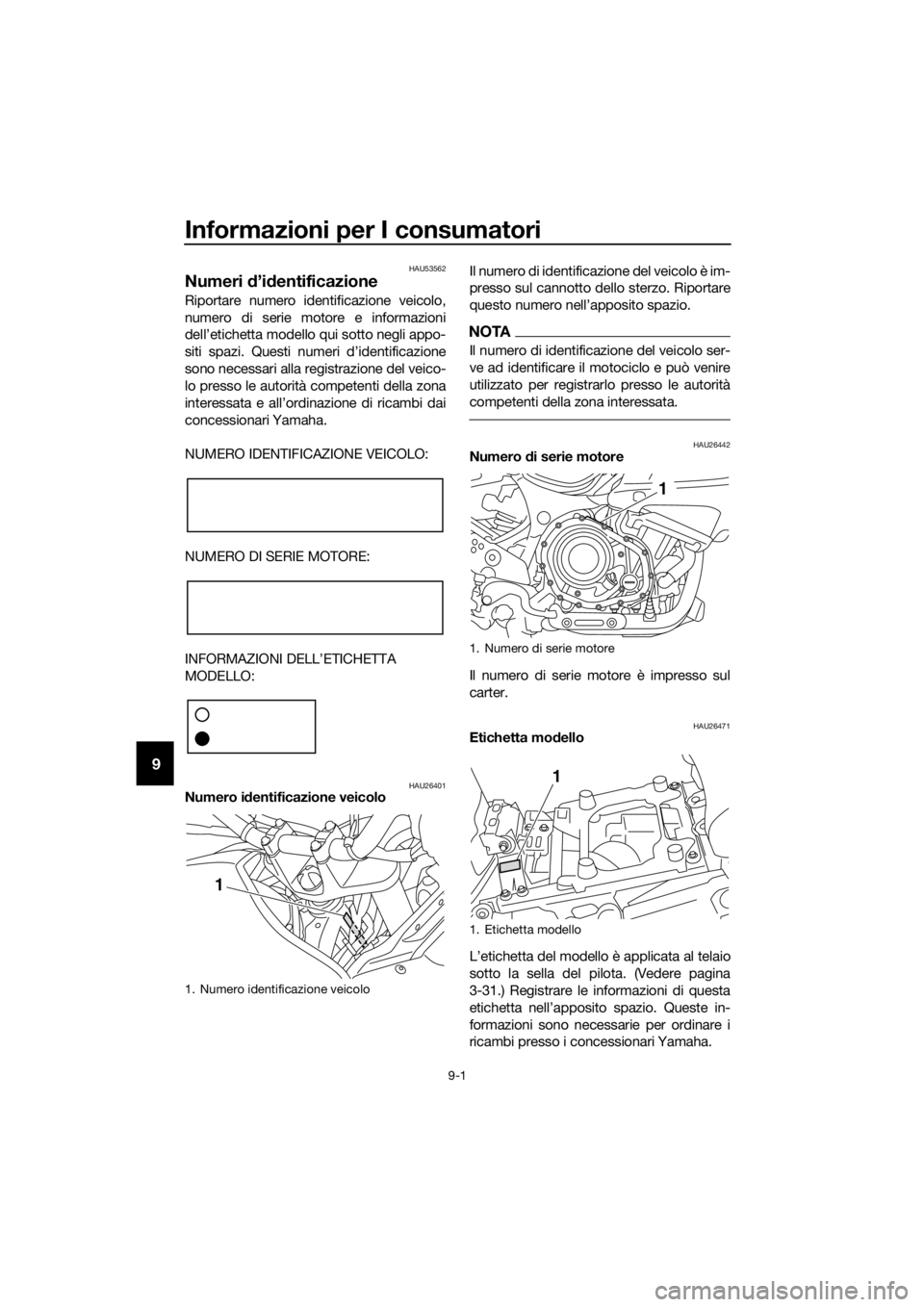

NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero i dentificazione veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero d
i serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-31.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBP8H0H0.book Page 1 Thursday, December 8, 2016 3:51 PM
Page 115 of 120
Informazioni per I consumatori
9-2
9
HAU69910
Connettore dia gnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74701
Re gistrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’in iezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec- cetto nel caso in cui: Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostica
1
UBP8H0H0.book Page 2 Thursday, December 8, 2016 3:51 PM
Page 116 of 120
10-1
10
Indice analitico
A
ABS ....................................................... 3-24
Accensione del motore ........................... 5-2
Altezza sella pilota, regolazione ............ 3-32
Assieme ammortizzatore,
regolazione ......................................... 3-37
Attacchi cinghie portabagagli ............... 3-39
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-2
C
Cambi di marcia...................................... 5-3
Candele, controllo................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-28
Carburante, consigli per ridurne il
consumo............................................... 5-3
Carenature, rimozione e installazione ..... 6-9
Cavalletto laterale ................................. 3-40
Cavalletto laterale, controllo e lubrificazione ...................................... 6-30
Come supportare il motociclo .............. 6-40
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante ........... 3-20
Connettore diagnostica .......................... 9-2
Convertitore catalitico........................... 3-30
Cuscinetti ruote, controllo .................... 6-32
D
D-mode (modalità di guida) .................. 3-19
E
Elemento filtrante .................................. 6-19
Etichetta modello .................................... 9-1
F
Filtro a carboni attivi ............................. 6-12
Forcella, controllo ................................. 6-31
Forcella, regolazione............................. 3-35
Fusibili, sostituzione ............................. 6-34
G
Gioco della leva freno, controllo ........... 6-25
Gioco della manopola acceleratore, controllo.............................................. 6-20
Gioco valvole ........................................ 6-20
I
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/ Avviamento ......................................... 3-20
Interruttore dei menu ............................ 3-21
Interruttore dell’avvisatore acustico ..... 3-20
Interruttore di selezione ........................ 3-21 Interruttore indicatori di direzione ........ 3-20
Interruttore luci d’emergenza ............... 3-20
Interruttori del sistema di regolazione
automatica della velocità ................... 3-21
Interruttori luce stop ............................. 6-25
Interruttori manubrio............................. 3-20
K
Kit attrezzi............................................... 6-2
L
Lampada faro, sostituzione .................. 6-35
Lampada luce di posizione anteriore, sostituzione ........................................ 6-36
Lampada luce targa, sostituzione ........ 6-39
Leva freno............................................. 3-23
Leva frizione ................................ 3-22, 6-24
Leve freno e frizione, controllo e lubrificazione ...................................... 6-29
Liquidi del freno e della frizione, cambio ............................................... 6-28
Liquido refrigerante .............................. 6-17
Livello liquido freni, controllo................ 6-27
Luce indicatori di direzione e lampada biluce stop/fanalino ............................ 6-39
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione, periodiche ............................................ 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-4
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore.......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio ......... 6-12
P
Parabrezza ........................................... 3-34
Parcheggio ............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-26
Pedale cambio ..................................... 3-22
Pedale freno ......................................... 3-24
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-29
Perni del forcellone, lu brificazione ....... 6-30
Pneumatici............................................ 6-21
Portapacchi .......................................... 3-38
Posizioni dei componenti ....................... 2-1
UBP8H0H0.book Page 1 Thursday, December 8, 2016 3:51 PM
Page 117 of 120
Indice analitico
10-2
10
Presa ausiliaria (CC) ............................. 3-42
Pulizia ..................................................... 7-1
R
Regime del minimo, controllo .............. 6-19
Registrazione dei dati, veicolo ............... 9-2
Ricerca ed eliminazione guasti............. 6-41
Rimessaggio........................................... 7-4
Rodaggio ................................................ 5-4
Ruote .................................................... 6-24
S
Sella pilota ............................................ 3-31
Sistema di controllo della trazione ....... 3-25
Sistema d’interruzione circuito
accensione ......................................... 3-40
Sistema di regolazione automatica della velocità ................................................. 3-6
Sistema immobilizzatore ........................ 3-1
Spia ABS ................................................ 3-4
Spia di segnalazione sistema di controllo della trazione......................... 3-5
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ....................................... 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spie del regolatore automatico di velocità ................................................. 3-4
Spie di segnalazione e di avvertimento ........................................ 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-31
Strumento multifunzione ........................ 3-9
T
Tabelle di ricerca ed eliminazione guasti ................................................. 6-42
Tappo serbatoio carburante................. 3-27
Tubo di troppopieno del serbatoio
carburante.......................................... 3-30
V
Verniciatura opaca, prestare attenzione ............................................ 7-1
UBP8H0H0.book Page 2 Thursday, December 8, 2016 3:51 PM
Page 118 of 120
A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 119 of 120
A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 120 of 120
DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
PRINTED IN JAPAN2016.12-0.5×1 CR (H)
