YAMAHA XT1200Z 2019 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-28
6
HAU23115
Controllo e lubrificazione della
manopola e d el cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei pe-
d ali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Pe dale freno
Pe dale cambio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBP8H1H0.book Page 28 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-29
6
HAU43602
Controllo e lubrificazione delle
leve freno e frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
HAU23203
Controllo e lubrificazione del ca-
valletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
Lubrificante consi gliato:
Grasso al silicone
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBP8H1H0.book Page 29 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-30
6
HAUM1653
Lubrificazione dei perni del for-
cellone
Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBP8H1H0.book Page 30 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-31
6
HAU23285

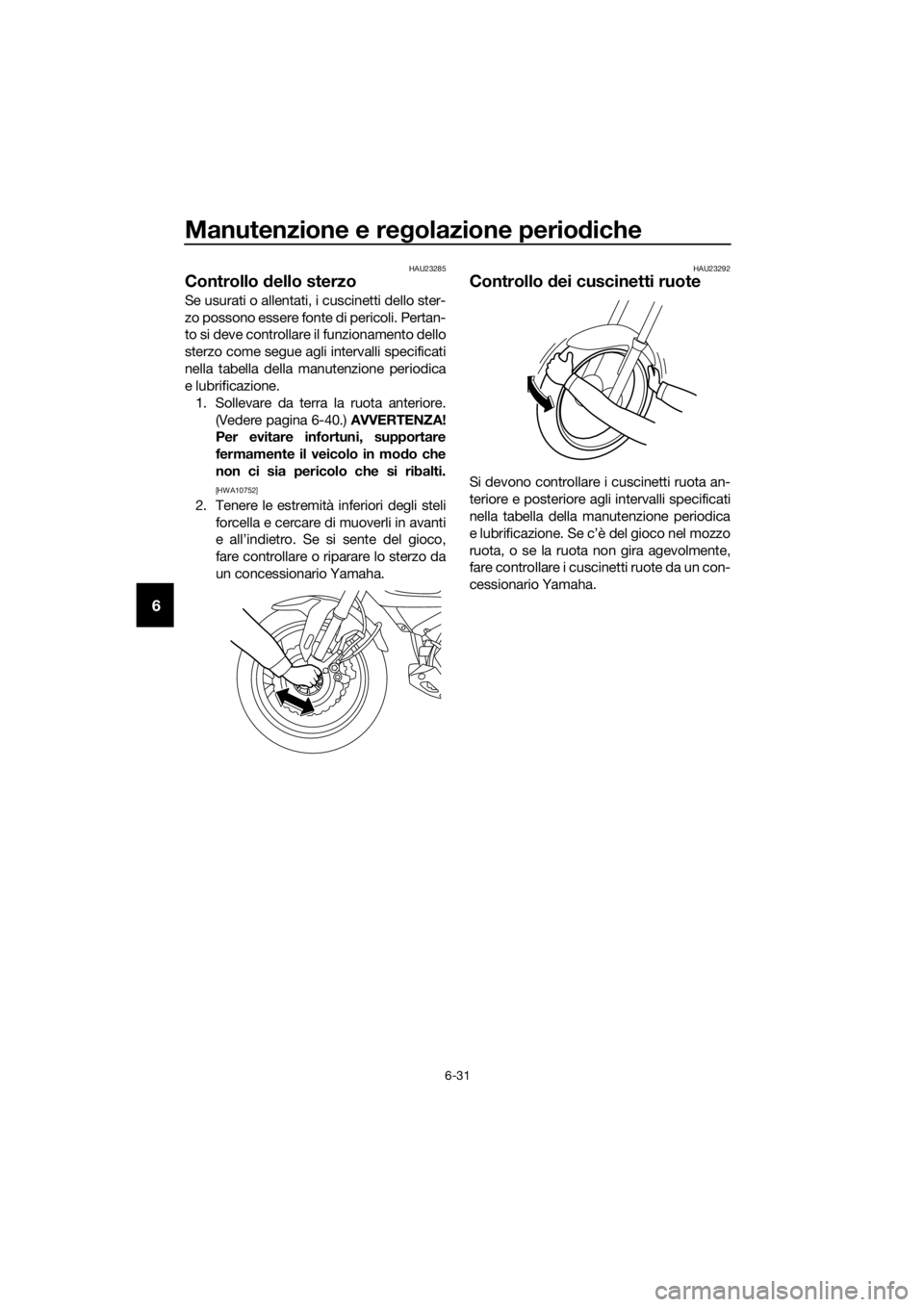

Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-40.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in mo do che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
UBP8H1H0.book Page 31 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-32
6
HAU34227

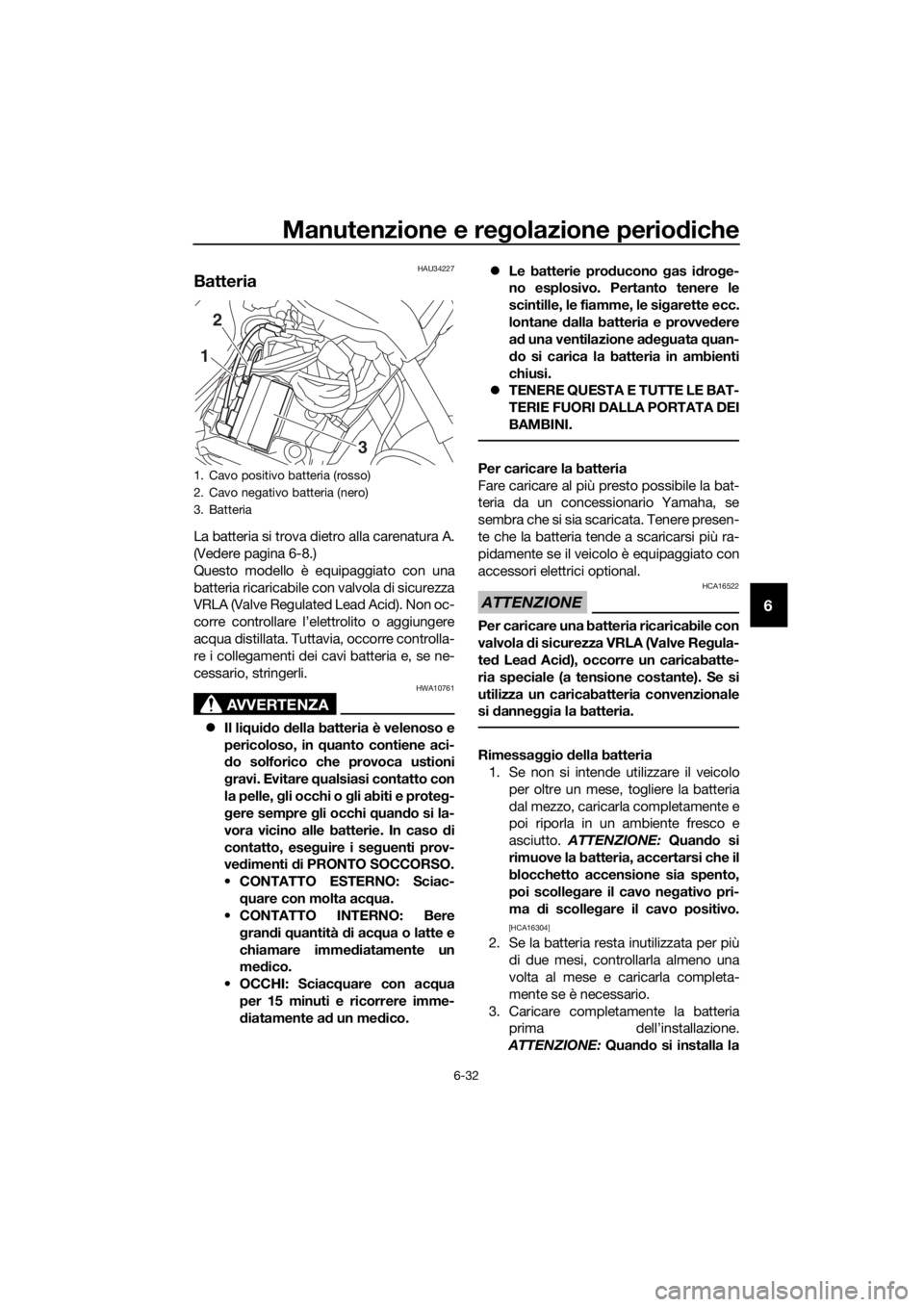

Batteria
La batteria si trova dietro alla carenatura A.
(Vedere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e prote g-
g ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta ac qua.
CONTATTO INTERNO: Bere
gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico. 
Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua
ta quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Reg ula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.
Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scolle gare il cavo ne gativo pri-
ma di scolle gare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
1 2
3
UBP8H1H0.book Page 32 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-33
6
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
gare il cavo positivo prima di
colle gare il cavo ne gativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU58963

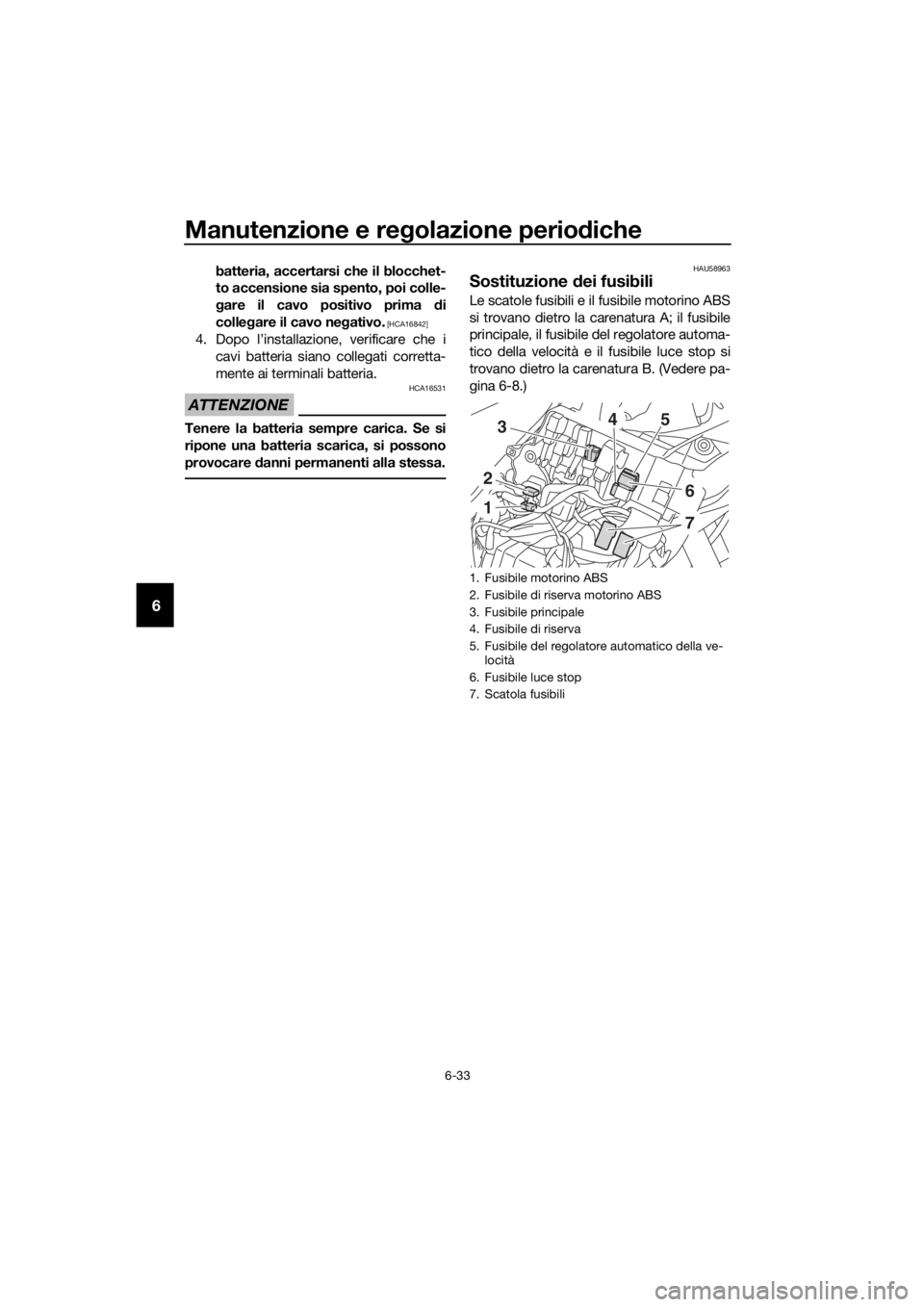

Sostituzione dei fusibili
Le scatole fusibili e il fusibile motorino ABS
si trovano dietro la carenatura A; il fusibile
principale, il fusibile del regolatore automa-
tico della velocità e il fusibile luce stop si
trovano dietro la carenatura B. (Vedere pa-
gina 6-8.)
1. Fusibile motorino ABS
2. Fusibile di riserva motorino ABS
3. Fusibile principale
4. Fusibile di riserva
5. Fusibile del regolatore automatico della ve-
locità
6. Fusibile luce stop
7. Scatola fusibili
1
2
354
6
7
UBP8H1H0.book Page 33 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-34
6
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile faro
2. Fusibile del solenoide ABS
3. Fusibile della valvola a farfalla elettronica
4. Fusibile dell’impianto di iniezione carburante
5. Fusibile di backup (per orologio digitale e si-stema immobilizzatore)
6. Fusibile motorino ventola radiatore
7. Fusibile accensione
8. Fusibile sistema di segnalazione
9. Fusibile centralina ABS
10.Fusibile terminale 1 (per presa ausiliaria (CC))
11.Fusibile luce di posizione
12.Fusibile O/P (opzione)
13.Fusibile di riserva
1
3
4
5
6
2789
10
1311
1213
Fusibili secon do specifica:
Fusibile principale:
50.0 A
Fusibile terminale 1: 3.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop:
1.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile motorino ventola radiatore:
20.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 20.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del regolatore automatico
della velocità: 1.0 A
Fusibile O/P (opzione): 20.0 A
UBP8H1H0.book Page 34 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-35
6
HAU39014

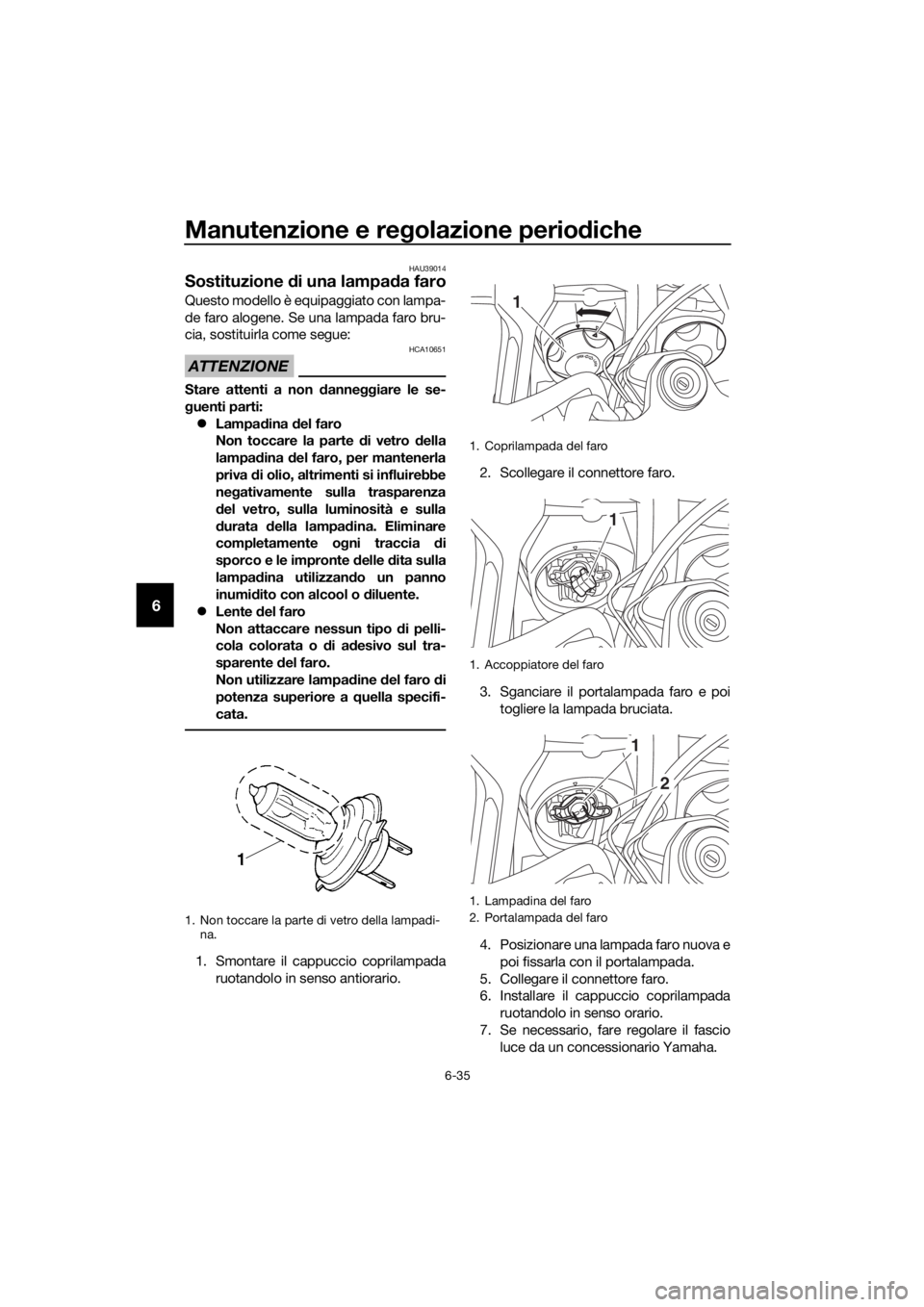

Sostituzione di una lampa da faro
Questo modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:
ATTENZIONE
HCA10651
Stare attenti a non d anneggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro della
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampad ina. Eliminare
completamente o gni traccia di
sporco e le impronte delle dita sulla
lampa dina utilizzan do un panno
inumi dito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro di
potenza superiore a quella specifi-
cata.
1. Smontare il cappuccio coprilampada ruotandolo in senso antiorario. 2. Scollegare il connettore faro.
3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Collegare il connettore faro.
6. Installare il cappuccio coprilampada ruotandolo in senso orario.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.
1. Non toccare la parte di vetro della lampadi-na.
1. Coprilampada del faro
1. Accoppiatore del faro
1. Lampadina del faro
2. Portalampada del faro
1
1
1
2
UBP8H1H0.book Page 35 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-36
6
HAU58971
Sostituzione di una lampa da luce
d i posizione anteriore
Questo modello è dotato di due luci di po-
sizione anteriore. Se una lampada luce di
posizione anteriore brucia, sostituirla come
segue.
1. Togliere il parabrezza togliendo le viti.
2. Togliere il coperchio tirandolo verso l’esterno.
3. Rimuovere il pannello rimuovendo le viti e la vite a fissaggio rapido. 4. Rimuovere la copertura del gruppo ot-
tico anteriore togliendo i bulloni.
5. Togliere i bulloni del gruppo ottico an- teriore, quindi estrarre leggermente il
gruppo ottico anteriore verificando
che rimanga sul supporto.
ATTENZIONE: Prestare attenzione
a non tirare i cavetti faro.
[HCA16811]

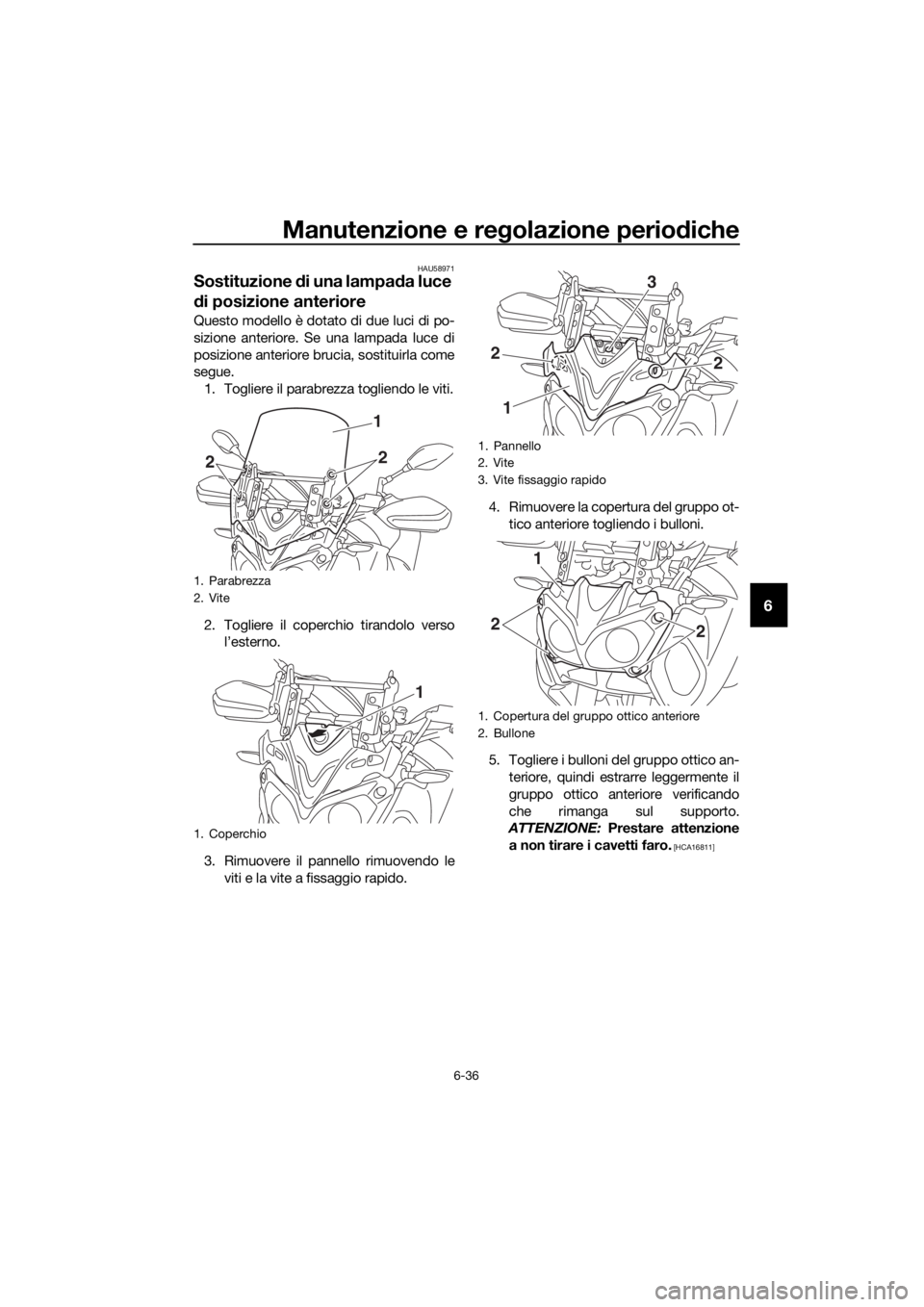

1. Parabrezza
2. Vite
1. Coperchio
1
22
1
1. Pannello
2. Vite
3. Vite fissaggio rapido
1. Copertura del gruppo ottico anteriore
2. Bullone
3
22
1
1
22
UBP8H1H0.book Page 36 Tuesday, September 4, 2018 3:47 PM

Manutenzione e regolazione perio diche
6-37
6
6. Togliere il cavetto portalampada luce
di posizione (insieme alla lampada) gi-
rando il portalampada con cavetto in
senso antiorario.
7. Togliere la lampada bruciata estraen- dola. 8. Inserire una lampada nuova nel porta-
lampada con cavetto.
9. Installare il portalampada con cavetto
(insieme alla lampada) premendolo e
girandolo in senso orario.
10. Installare il gruppo ottico anteriore in-
stallando i bulloni e poi serrandoli alla
coppia di serraggio secondo specifi-
ca.
11. Installare la copertura del gruppo otti- co anteriore installando i bulloni.
12. Installare il pannello installando le viti e
la vite a fissaggio rapido.
13. Installare il coperchio.
14. Installare il parabrezza installando le viti e poi serrandole alla coppia di ser-
raggio secondo specifica.
AVVERTENZA! Un parabrezza al-

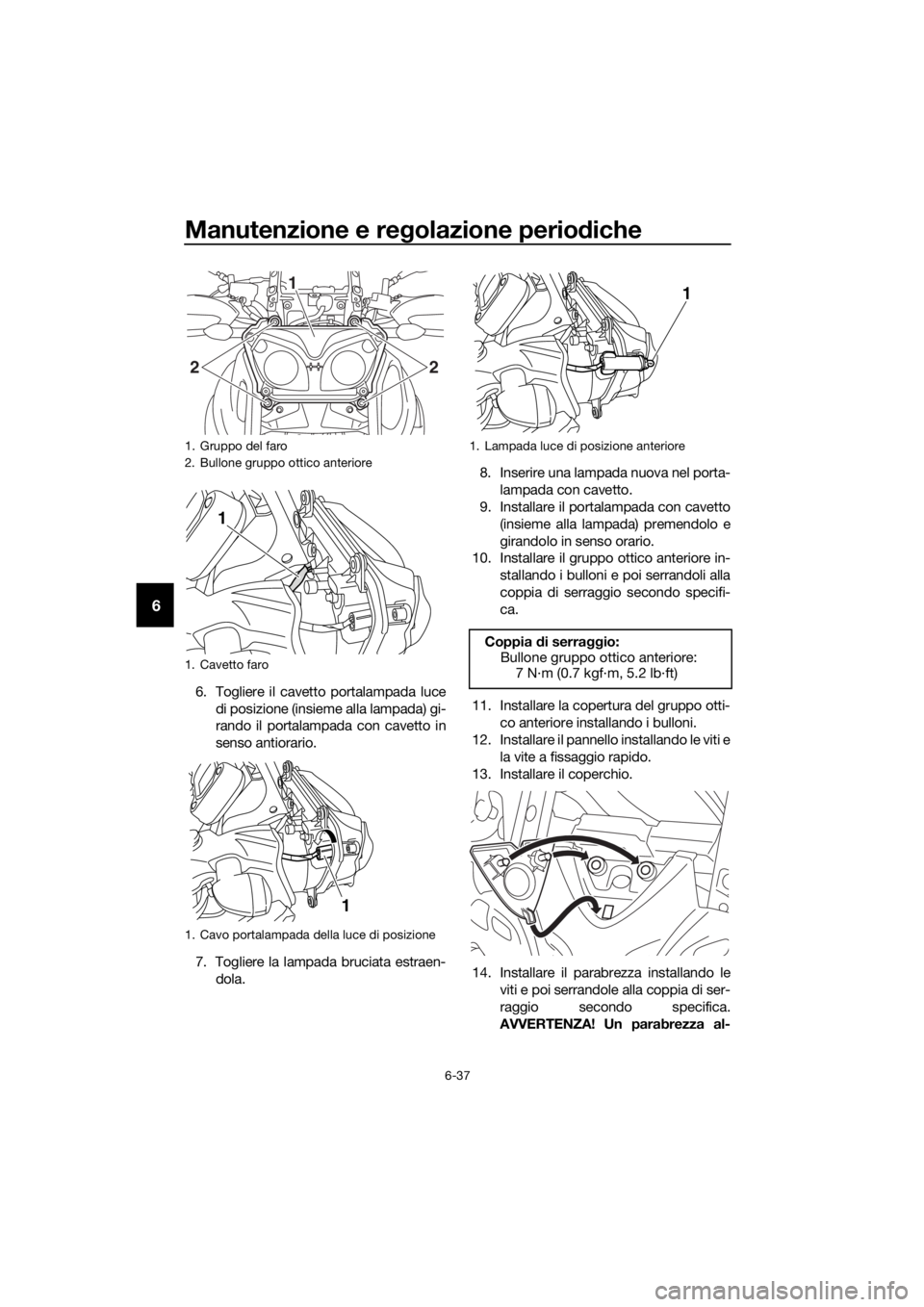

1. Gruppo del faro
2. Bullone gruppo ottico anteriore
1. Cavetto faro
1. Cavo portalampada della luce di posizione
1
2
2
1
1
1. Lampada luce di posizione anteriore
Coppia di serraggio:
Bullone gruppo ottico anteriore: 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
UBP8H1H0.book Page 37 Tuesday, September 4, 2018 3:47 PM
