FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Reinicie el sistema de control de tracción y
las luces mediante el procedimiento que se
explica en el apartado “Reinicio” de la pá-
gina 3-30.
SAU55392
Luz de aviso d el sistema de suspensión
con ajuste electrónico “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el sistema de sus-
pensión con ajuste electrónico.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU54682
Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado. El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página
3-23 una explicación del dispositivo de au-
todiagnóstico).
SAU59130
Sistema regula
dor de veloci dadEste modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El regulador de velocidad funciona única-
mente en 3ª entre aproximadamente
50 km/h (31 mi/h) y 100 km/h (62 mi/h), en
4ª entre aproximadamente 50 km/h (31
mi/h) y 150 km/h (93 mi/h) o en 5ª o 6ª entre
aproximadamente 50 km/h (31 mi/h) y
180 km/h (112 mi/h).
ADVERTENCIA
SWA16341
 El uso ina decuad o del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo de acci dente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o de gravilla.
 Cuesta arriba o cuesta abajo, es
posible que el sistema regulad or de
veloci dad no mantenga la veloci dad
d e crucero programa da.
 Para evitar la activación acci dental
d el sistema regula dor de veloci dad ,
d esactívelo cuan do no lo utilice.
U2KBS1S0.book Page 6 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Compruebe que la luz indica dora
d el regula dor de veloci dad “”
esté apaga da.
Activación y ajuste del sistema regula-
d or de veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. Se encien-
de la luz indicadora del regulador de
velocidad “ ”.
2. Pulse el lado “SET–” del interruptor de
ajuste del regulador de velocidad para
activar el sistema. La velocidad actual
del vehículo pasa a ser la velocidad de
crucero programada. Se enciende la
luz indicadora de ajuste del regulador
de velocidad “SET”. Ajuste
de la veloci dad d e crucero pro-
grama da
Mientras el sistema regulador de velocidad
esté funcionando, pulse el lado “RES+” del
interruptor de ajuste de la velocidad de cru-
cero para incrementar la velocidad de cru-
cero o el lado “SET–” para reducirla.
NOTAAl pulsar el interruptor de ajuste una vez, la
velocidad cambiará en incrementos de
aproximadamente 2.0 km/h (1.2 mi/h). Si
mantiene pulsado el lado “RES+” o “SET–”
del interruptor de ajuste de la velocidad de
crucero la velocidad aumentará o disminui-
rá de forma continua hasta que lo suelte.Asimismo, puede incrementar la velocidad
del vehículo de forma manual con el acele-
rador. Después de acelerar, puede progra-
mar una nueva velocidad de crucero
pulsando el lado “SET–” del interruptor de
ajuste. Si no programa una nueva veloci-
dad de crucero, cuando suelte el puño del
acelerador el vehículo desacelerará a la ve-
locidad de crucero programada.

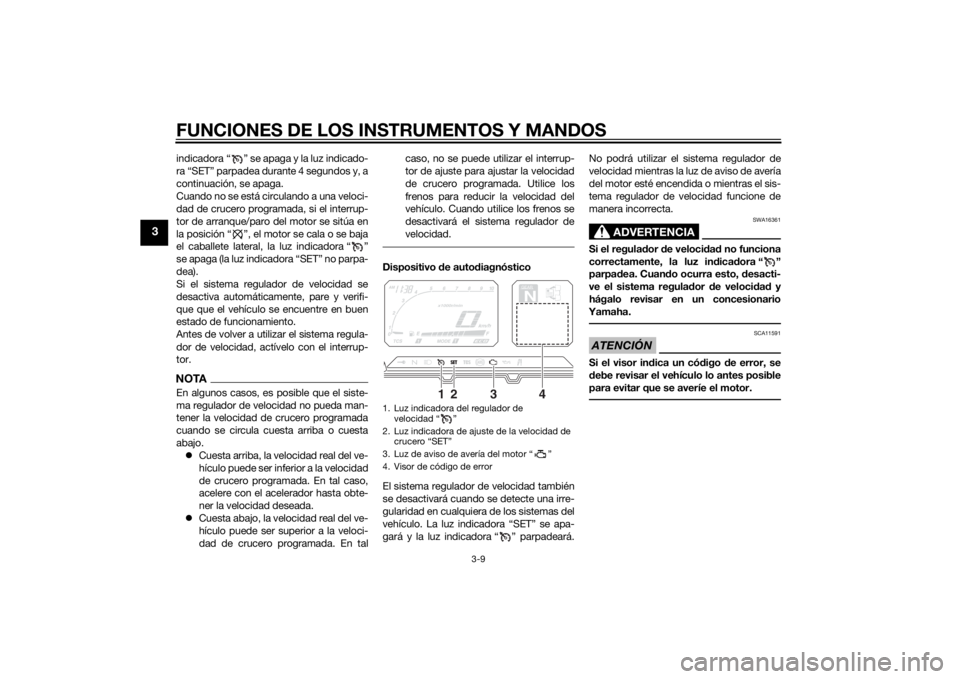

1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
1
2
1. Interruptor de ajuste de la velocidad de cru-cero “RES+/SET–”
2. Interruptor general del regulador de velocidad “ ”
RESSET
PA S S
21
U2KBS1S0.book Page 7 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Desactivación del sistema regula dor de
veloci dad
Para anular la velocidad de crucero progra-
mada efectúe una de las operaciones si-
guientes. La luz indicadora “SET” se
apagará.  Gire el puño del acelerador más allá
de la posición cerrada en el sentido de
desaceleración.
 Accione el freno delantero o trasero.
 Desembrague.
Pulse el interruptor general del sistema re-
gulador de velocidad para desactivarlo. La
luz indicadora “ ” y la luz indicadora
“SET” se apagarán.
NOTALa velocidad disminuirá en cuanto desacti-
ve el sistema regulador de velocidad, salvo
que gire el puño del acelerador.Uso de la función d e reactivación
Pulse el lado “RES+” del interruptor de
ajuste de la velocidad de crucero para
reactivar el sistema. Se restablece la velo-
cidad previamente programada. Se encien-
de la luz indicadora “SET”.
ADVERTENCIA
SWA16351
Es peligroso utilizar la función de reacti-
vación cuan do la veloci dad d e crucero
programa da anteriormente es d emasia-
d o alta para las con diciones del momen-
to.NOTA La función de reanudación funciona
en 3ª entre aproximadamente 50 km/h
(31 mi/h) y 100 km/h (62 mi/h), en 4ª
entre aproximadamente 50 km/h
(31 mi/h) y 150 km/h (93 mi/h) o en 5ª
o 6ª entre aproximadamente 50 km/h
(31 mi/h) y 180 km/h (112 mi/h). 
Al pulsar el interruptor general del re-
gulador mientras el sistema está fun-
cionando, el sistema se desactiva por
completo y se borra la velocidad de
crucero programada. No podrá utilizar
la función de reactivación hasta que
haya programado una nueva veloci-
dad de crucero.
Desactivación automática del sistema re-gulador de velocidadEl sistema regulador de velocidad de este
modelo es electrónico y está conectado a
otros sistemas de control. El sistema regu-
lador de velocidad se desactiva automáti-
camente en las condiciones siguientes:  El sistema no puede mantener la velo-
cidad de crucero programada.
 El sistema detecta que una rueda pa-
tina o derrapa. (Si el sistema de con-
trol de tracción no está desactivado,
dicho sistema actuará).
 El interruptor de arranque/paro del
motor se sitúa en la posición “ ”.
 El motor se cala.
 Se baja el caballete lateral.
Cuando se está circulando a una velocidad
de crucero programada, si el sistema regu-
lador de velocidad se desactiva en las con-
diciones anteriormente indicadas, la luz

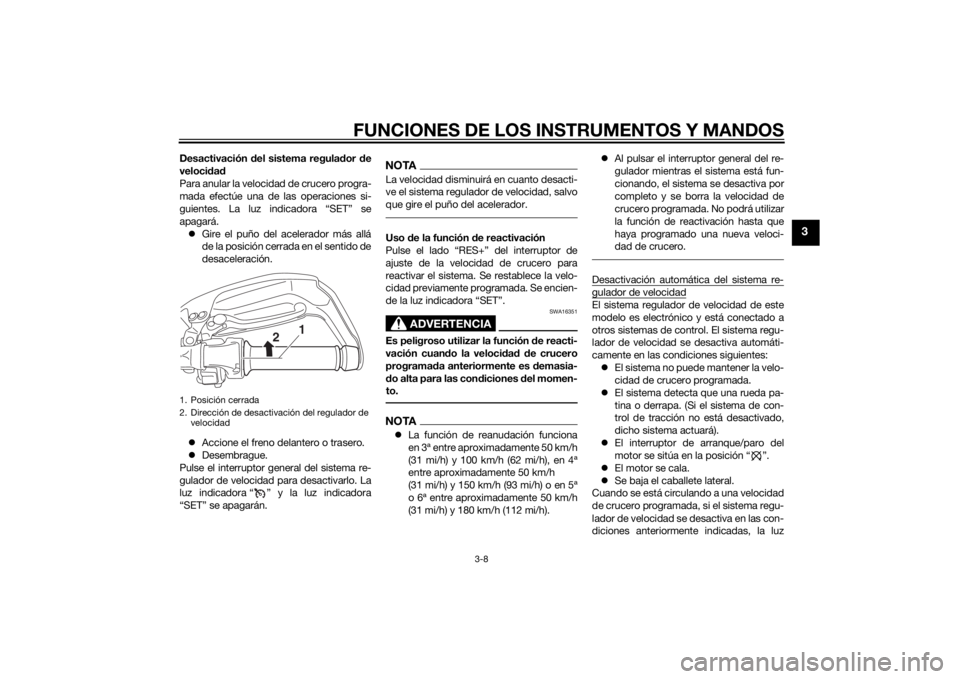

1. Posición cerrada
2. Dirección de desactivación del regulador de velocidad
2
1
U2KBS1S0.book Page 8 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
indicadora “ ” se apaga y la luz indicado-
ra “SET” parpadea durante 4 segundos y, a
continuación, se apaga.
Cuando no se está circulando a una veloci-
dad de crucero programada, si el interrup-
tor de arranque/paro del motor se sitúa en
la posición “ ”, el motor se cala o se baja
el caballete lateral, la luz indicadora “ ”
se apaga (la luz indicadora “SET” no parpa-
dea).
Si el sistema regulador de velocidad se
desactiva automáticamente, pare y verifi-
que que el vehículo se encuentre en buen
estado de funcionamiento.
Antes de volver a utilizar el sistema regula-
dor de velocidad, actívelo con el interrup-
tor.NOTAEn algunos casos, es posible que el siste-
ma regulador de velocidad no pueda man-
tener la velocidad de crucero programada
cuando se circula cuesta arriba o cuesta
abajo. Cuesta arriba, la velocidad real del ve-
hículo puede ser inferior a la velocidad
de crucero programada. En tal caso,
acelere con el acelerador hasta obte-
ner la velocidad deseada.
 Cuesta abajo, la velocidad real del ve-
hículo puede ser superior a la veloci-
dad de crucero programada. En tal caso, no se puede utilizar el interrup-
tor de ajuste para ajustar la velocidad
de crucero program
ada. Utilice los
frenos para reducir la velocidad del
vehículo. Cuando utilice los frenos se
desactivará el sistema regulador de
velocidad.
Dispositivo d e autodiagnóstico
El sistema regulador de velocidad también
se desactivará cuando se detecte una irre-
gularidad en cualquiera de los sistemas del
vehículo. La luz indicadora “SET” se apa-
gará y la luz indicadora “ ” parpadeará. No podrá utilizar el sistema regulador de
velocidad mientras la luz de aviso de avería
del motor esté encendida o mientras el sis-
tema regulador de velocidad funcione de
manera incorrecta.
ADVERTENCIA
SWA16361
Si el regula
dor de veloci dad no funciona
correctamente, la luz in dica dora “ ”
parpa dea. Cuan do ocurra esto, desacti-
ve el sistema regulad or de veloci dad y
hágalo revisar en un concesionario
Yamaha.ATENCIÓN
SCA11591
Si el visor in dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
3. Luz de aviso de avería del motor “ ”
4. Visor de código de error
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
1
2
3
4
U2KBS1S0.book Page 9 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU58924
Indica dor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del in dica dor multifun-
ción. La manipulación del visor multifunción
durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.
NOTAEl interruptor de selección “ / ” y el in-
terruptor de menú “MENU” están situados
en el lado izquierdo del manillar. Con estos
interruptores puede controlar o cambiar los
ajustes en el indicador multifunción.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un tacómetro
 un reloj
 un indicador de gasolina
 un indicador Eco 
un indicador de la marcha selecciona-
da
 un indicador de modo de conducción
(que muestra el modo de conducción
seleccionado)
 indicación del sistema de control de
tracción (muestra el modo de conduc-
ción seleccionado en el control de
tracción)
 un indicador de funciones (que mues-
tra la función seleccionada)
 un indicador de información (que
muestra información diversa, por
ejemplo la indicación del cuentakiló-
metros)
 un indicador de modo de ajuste (que
le permite ajustar, seleccionar o reini-
ciar los elementos que se muestran en
el indicador de información)
 un dispositivo de autodiagnóstico
NOTANo olvide girar la llave a la posición
“ON” antes de pulsar el interruptor de
selección “ / ”, el interruptor de
menú “MENU”, el botón “RESET” y el
botón “TCS”.
 Solo para Reino Unido: para cambiar
la indicación entre kilómetros y millas,
consulte la página 3-17.

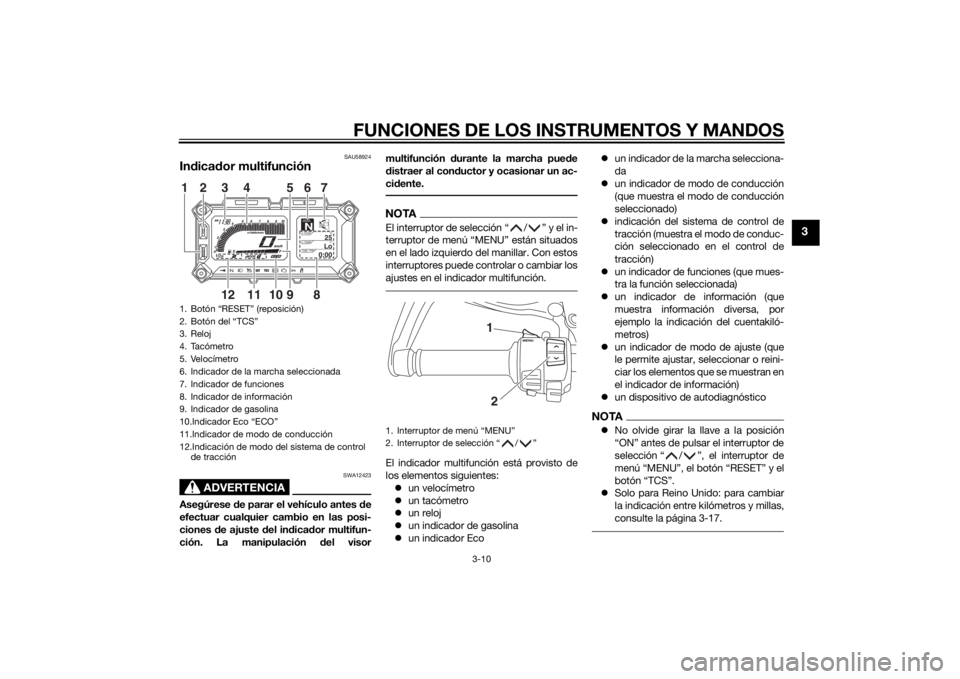

1. Botón “RESET” (reposición)
2. Botón del “TCS”
3. Reloj
4. Tacómetro
5. Velocímetro
6. Indicador de la marcha seleccionada
7. Indicador de funciones
8. Indicador de información
9. Indicador de gasolina
10.Indicador Eco “ECO”
11.Indicador de modo de conducción
12.Indicación de modo del sistema de control
de tracción
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
89101112
12 3 567
4
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
12
U2KBS1S0.book Page 10 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, el tacó-
metro recorre toda la escala de rpm y luego
vuelve a cero rpm a fin de probar el circuito
eléctrico.ATENCIÓN
SCAM1150
No utilice el motor en la zona alta de rpm
d el tacómetro. Zona alta d
e rpm: 7750 r/min y superior
Indica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible.
Al girar la llave a la posición “ON”, todos los
segmentos del visor multifunción se en-
cienden una vez para comprobar el circuito
eléctrico.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un fallo en el circuito eléc- trico, todos los segmentos comienzan a
parpadear. Cuando ocurra esto, haga revi-
sar el circuito eléctrico en un concesionario
Yamaha.
In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:  Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.

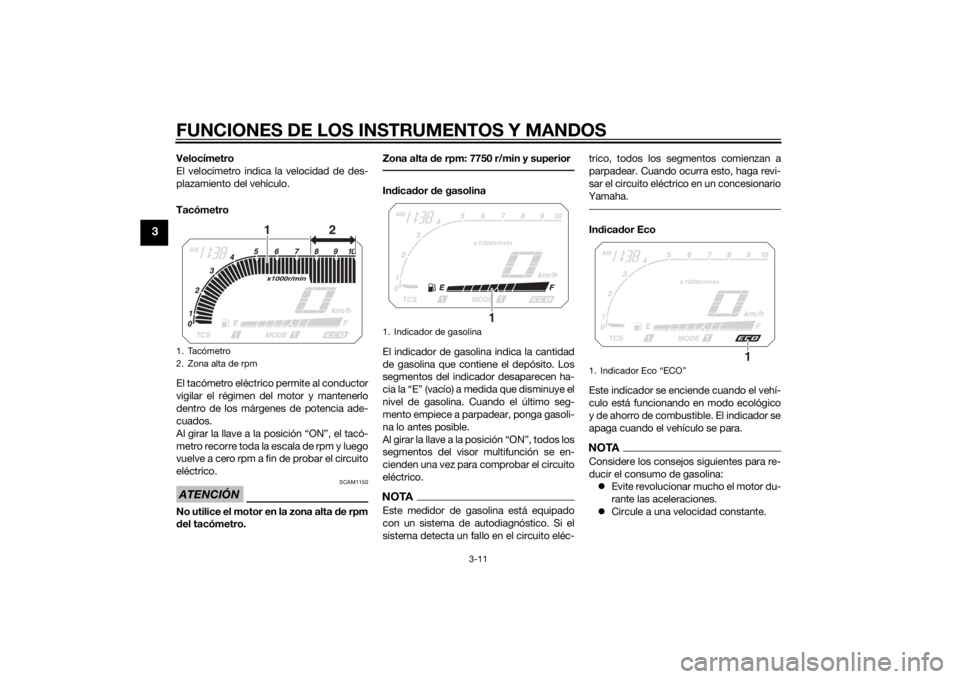

1. Tacómetro
2. Zona alta de rpm
12
1. Indicador de gasolina
1
1. Indicador Eco “ECO”
1
U2KBS1S0.book Page 11 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
Seleccione la marcha adecuada para
la velocidad del vehículo.Indica dor d e la marcha selecciona da
El indicador muestra la marcha selecciona-
da. Este modelo tiene 6 marchas. La posi-
ción de punto muerto viene indicada por la
luz indicadora de punto muerto “ ” y por
el indicador de la marcha
seleccionada “ ”. Cuando se aprieta la
maneta de embrague o se detiene el vehí-
culo, se muestra la indicación “—”. In
dica dor d e mo do d e con ducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: turismo
“T” o deportivo “S”. Para saber más deta-
lles de los modos de conducción y la ma-
nera de seleccionarlos, consulte las
páginas 3-24 y 3-26. In
dicación de mo do del sistema de con-
trol de tracción
Este indicador muestra el modo de control
de tracción que se ha seleccionado: “1”,
“2” o “OFF”. Para conocer más detalles de
los modos y la manera de seleccionarlos,

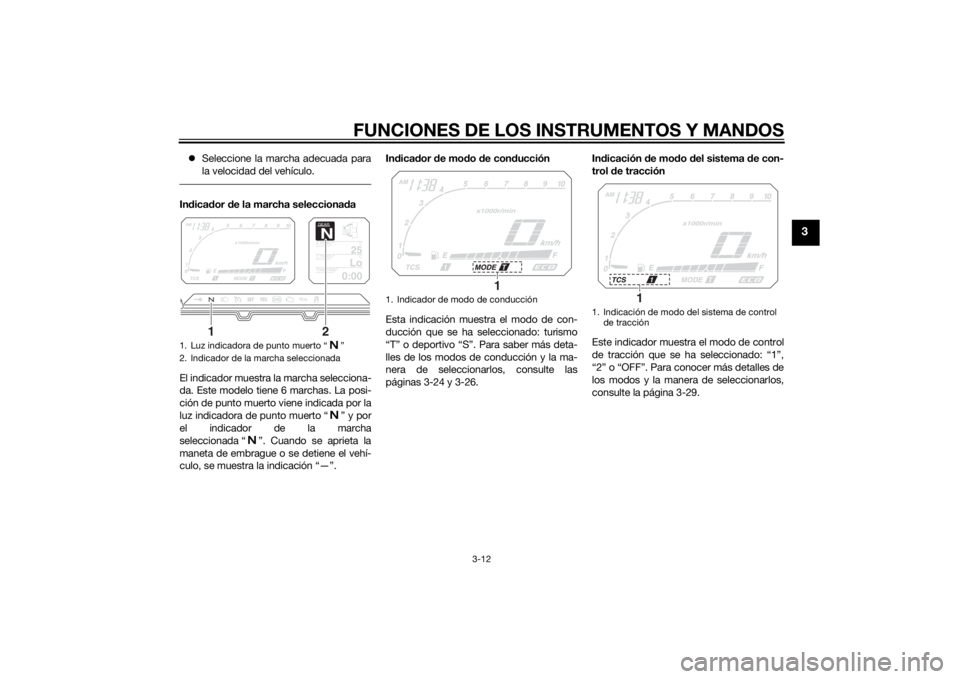

consulte la página 3-29.1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
1
2
1. Indicador de modo de conducción
1
1. Indicación de modo del sistema de control
de tracción
1
U2KBS1S0.book Page 12 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
Indica dor de funciones Pulse el interruptor de menú “MENU” para
cambiar la indicación entre las siguientes
funciones. La indicación cambia cada vez
que se pulsa el interruptor.
 Función de ajuste de los calentadores
de los puños del manillar
 Función de selección del indicador de
información
 Función de ajuste del hidráulico
 Función de ajuste de la precarga
NOTALa función de ajuste de la precarga solo se
presenta cuando el vehículo está parado
con el motor en marcha.Las páginas siguientes contienen una ex-
plicación de los calentadores de los puños
y de las funciones del indicador de informa-
ción. Véase en la página 3-37 una explica-
ción de las funciones de ajuste de la
precarga y del hidráulico.
Ajuste de los calenta dores de los puñosdel manillarEste vehículo está equipado con calenta-
dores para los puños del manillar; estos
solo se pueden utilizar cuando el motor
está en marcha. Los calentadores de los
puños del manillar se pueden ajustar en 4
posiciones. Para aumentar la temperatura de los calen-
tadores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
Para reducir la temperatura de los calenta-
dores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
ATENCIÓN
SCA17931

No olvi de usar guantes cuan do uti-
lice los calenta dores de los puños
d el manillar.
 Si la temperatura ambiente es de
20 °C (68 °F) o superior, no seleccio-
ne el nivel d e temperatura alta de
los calenta dores de los puños d el
manillar.
 Si el puño del manillar o el puño del
acelera dor se desgasta o resulta
d añad o, deje de utilizar los calenta-
d ores y cambie los puños.

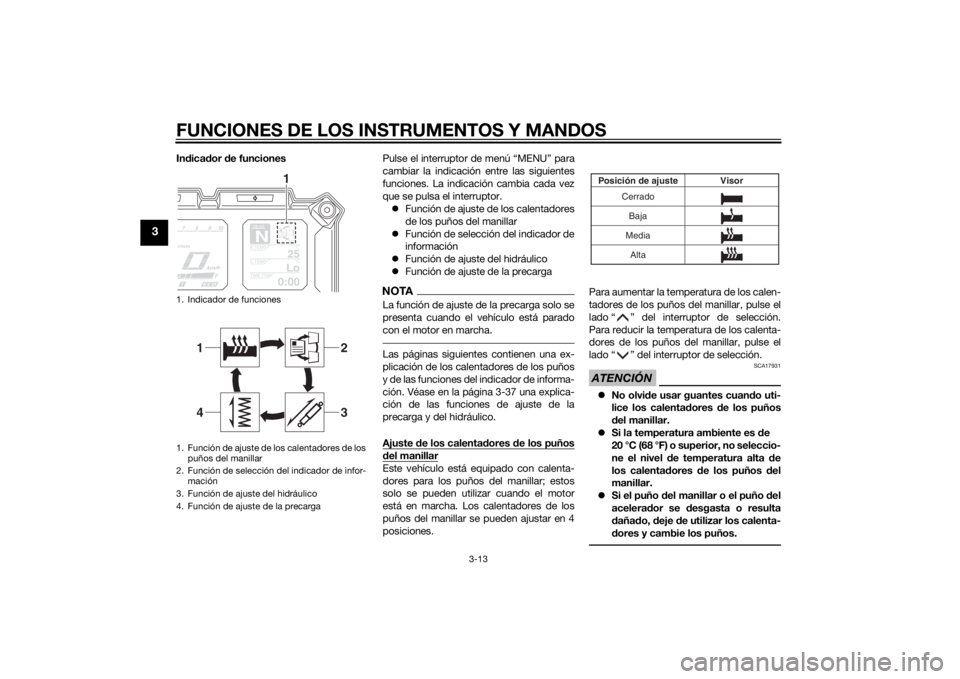

1. Indicador de funciones
1. Función de ajuste de los calentadores de los
puños del manillar
2. Función de selección del indicador de infor- mación
3. Función de ajuste del hidráulico
4. Función de ajuste de la precarga
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
3
4
2
1
Cerrado
Baja
Media Visor
Posición de ajuste
Alta
U2KBS1S0.book Page 13 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
Selección del in dica dor d e informaciónHay 3 indicadores de información. El indi-
cador de información seleccionado se pue-
de cambiar pulsando el interruptor de
selección.
Los indicadores de información muestran
los elementos siguientes:
 un indicador del cuentakilómetros
 cuentakilómetros parciales
 un cuentakilómetros parcial en reser-
va de gasolina
 un indicador del alcance de la autono-
mía estimada
 un indicador del tiempo transcurrido
 un visor de la temperatura de admi-
sión del aire 
un indicador de temperatura del líqui-
do refrigerante
 un indicador del consumo medio de
gasolina
 un indicador del consumo instantáneo
de gasolina
Se pueden seleccionar los elementos que
se muestran en cada indicador de informa-
ción.
Para ajustar o seleccionar los elementos
que se muestran, consulte la página 3-17.
Cuentakilómetros:
Cuentakilómetros parciales:
“TRIP-1” y “TRIP-2” muestran la distancia
recorrida desde que se pusieron a cero por
última vez.
Cuando quedan aproximadamente 3.9 L
(1.03 US gal, 0.86 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de combustible comienza a parpadear.
Asimismo, el indicador de información
cambia automáticamente a cuentakilóme-
tros parcial en reserva “TRIP-F” y se inicia
el recuento de la distancia recorrida desde
ese punto.
En ese caso, al pulsar el interruptor de se-
lección la indicación cambia entre los dife-
rentes indicadores de información en el
orden siguiente:
TRIP-F → Indicador–1 → Indicador–2 →
Indicador–3 → TRIP-F
1. Indicador de información
2. Indicador–1
3. Indicador–2
4. Indicador–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
U2KBS1S0.book Page 14 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor de selección para
seleccionar el indicador de información
que contiene el cuentakilómetros parcial.
Pulse el botón “RESET” brevemente de
modo que el cuentakilómetros parcial par-
padee y, a continuación, vuelva a pulsar el
botón “RESET” durante al menos 2 segun-
dos mientras el cuentakilómetros parcial
esté parpadeando. Si no pone a cero de
forma manual el cuentakilómetros parcial
en reserva de gasolina, este se pondrá a
cero automáticamente y se restablecerá la
visualización del modo anterior después de
repostar y de recorrer 5 km (3 mi).

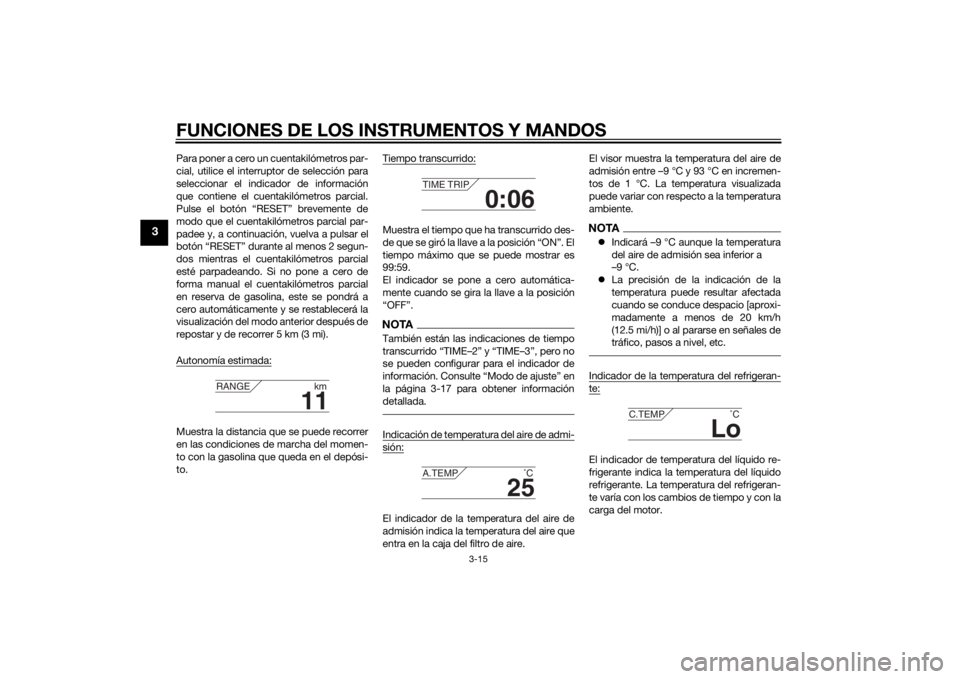

Autonomía estimada:Muestra la distancia que se puede recorrer
en las condiciones de marcha del momen-
to con la gasolina que queda en el depósi-
to.Tiempo transcurrido:
Muestra el tiempo que ha transcurrido des-
de que se giró la llave a la posición “ON”. El
tiempo máximo que se puede mostrar es
99:59.
El indicador se pone a cero automática-
mente cuando se gira la llave a la posición
“OFF”.NOTATambién están las indicaciones de tiempo
transcurrido “TIME–2”
y “TIME–3”, pero no
se pueden configurar para el indicador de
información. Consulte “Modo de ajuste” en
la página 3-17 para obtener información
detallada.Indicación de temperatura del aire de admi-sión:El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire. El visor muestra la temperatura del aire de
admisión entre –9 °C y 93 °C en incremen-
tos de 1 °C. La temperatura visualizada
puede variar con respecto a la temperatura
ambiente.
NOTA
Indicará –9 °C aunque la temperatura
del aire de admisión sea inferior a
–9 °C.
 La precisión de la indicación de la
temperatura puede resultar afectada
cuando se conduce despacio [aproxi-
madamente a menos de 20 km/h
(12.5 mi/h)] o al pararse en señales de
tráfico, pasos a nivel, etc.Indicador de la temperatura del refrigeran-te:El indicador de temperatura del líquido re-
frigerante indica la temperatura del líquido
refrigerante. La temperatura del refrigeran-
te varía con los cambios de tiempo y con la
carga del motor.
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
U2KBS1S0.book Page 15 Tuesday, July 29, 2014 1:24 PM
