MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1770K
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Filtro de aire • Cambiar. √
2 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tubos de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si la llanta está des-
centrada y si los radios están da-
ñados.
• Apretar todos los radios. A los primeros 1000 km (600 mi) y, posteriormente, cada 5000 km (3000 mi).
U2KBS1S0.book Page 4 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
8*Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
9 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
13 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
14 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
15 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 m i

)30000 km
(18000 mi) 40000 km
(24000 mi)
U2KBS1S0.book Page 5 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
17Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
19 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
21 *Puntos
de pivote
d el brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
22 Aceite de motor • Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
23 Cartucho
del filtro
d e aceite d el motor • Cambiar.
√√√
24 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
25 Aceite
del engrana-
je final • Comprobar nivel de aceite y si
existen fugas. √√ √
• Cambiar. √√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
( 18
000 mi)40000 km
(24000 mi)
U2KBS1S0.book Page 6 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU36773
NOTAFiltro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno y el embrague hidráulicos
• Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.26 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
27 Piezas móviles y ca-
bles
• Lubricar.
√√√√√
28 *Puño del acelera dor • Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño.
• Lubrique el cable de los calenta- dores de los puños y la caja de
cables. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2KBS1S0.book Page 7 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
• Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
U2KBS1S0.book Page 8 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18782

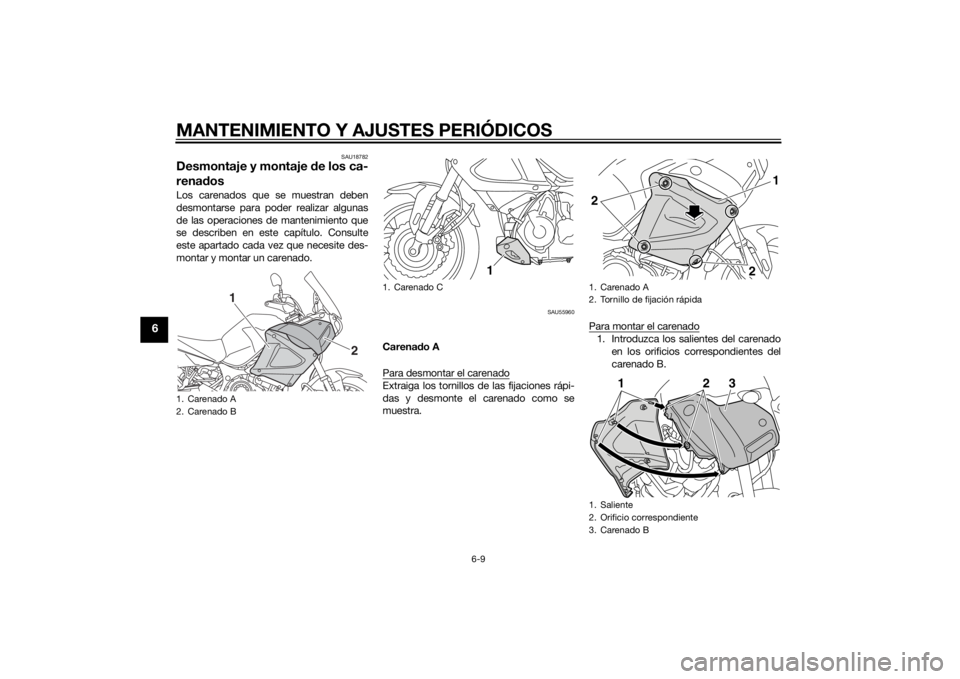

Desmontaje y montaje de los ca-
rena dosLos carenados que se muestran deben
desmontarse para poder realizar algunas
de las operaciones de mantenimiento que
se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar un carenado.
SAU55960
Carena do A
Para desmontar el carenadoExtraiga los tornillos de las fijaciones rápi-
das y desmonte el carenado como se
muestra. Para montar el carenado
1. Introduzca los salientes del carenado
en los orificios correspondientes del
carenado B.
1. Carenado A
2. Carenado B
1
2
1. Carenado C
1
1. Carenado A
2. Tornillo de fijación rápida
1. Saliente
2. Orificio correspondiente
3. Carenado B2
2
1
12
3
U2KBS1S0.book Page 9 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
2. Coloque los tornillos de las fijacionesrápidas.

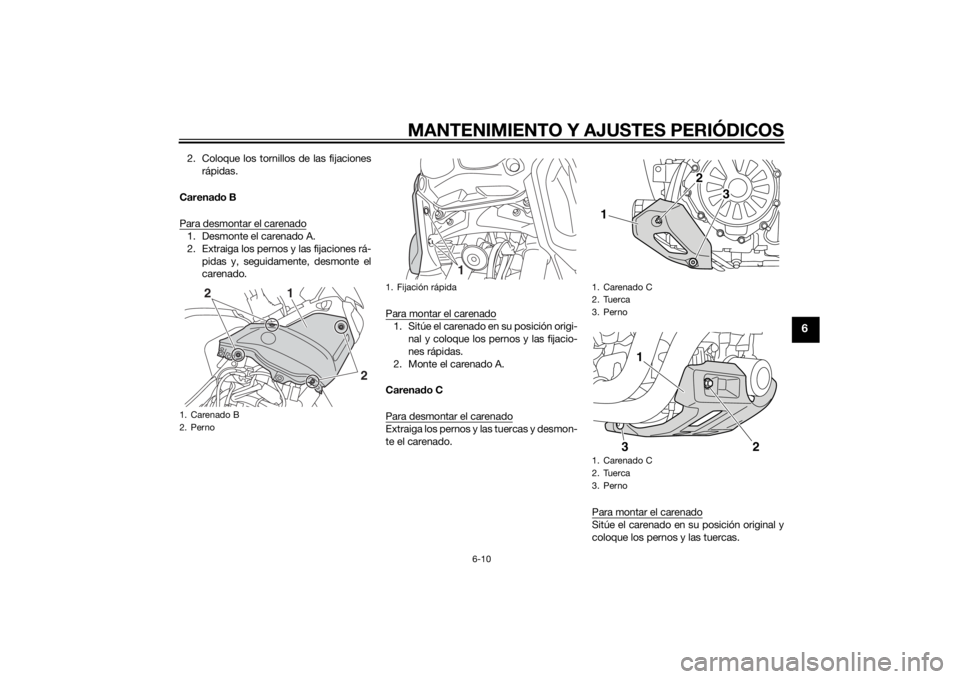

Carena do B
Para desmontar el carenado1. Desmonte el carenado A.
2. Extraiga los pernos y las fijaciones rá- pidas y, seguidamente, desmonte el
carenado.
Para montar el carenado
1. Sitúe el carenado en su posición origi-nal y coloque los pernos y las fijacio-
nes rápidas.
2. Monte el carenado A.
Carena do C
Para desmontar el carenadoExtraiga los pernos y las tuercas y desmon-
te el carenado.
Para montar el carenado
Sitúe el carenado en su posición original y
coloque los pernos y las tuercas.
1. Carenado B
2. Perno
2
1
2
1. Fijación rápida
1
1. Carenado C
2. Tuerca
3. Perno
1. Carenado C
2. Tuerca
3. Perno
2
3
1
1
2
3
U2KBS1S0.book Page 10 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.

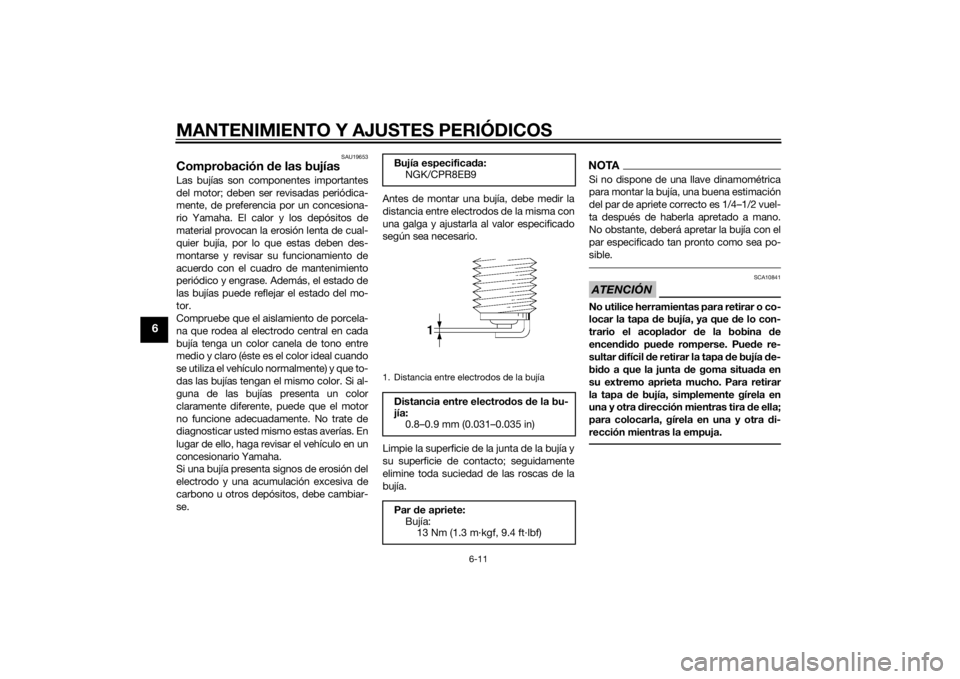

Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa d
e bujía, ya que de lo con-
trario el acopla dor de la bobina d e
encen did o pue de romperse. Pue de re-
sultar difícil de retirar la tapa de bujía de-
bi do a que la junta de goma situad a en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira d e ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
Bujía especifica da:
NGK/CPR8EB91. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2KBS1S0.book Page 11 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
SAU49504
Aceite del motor y cartucho d el
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.

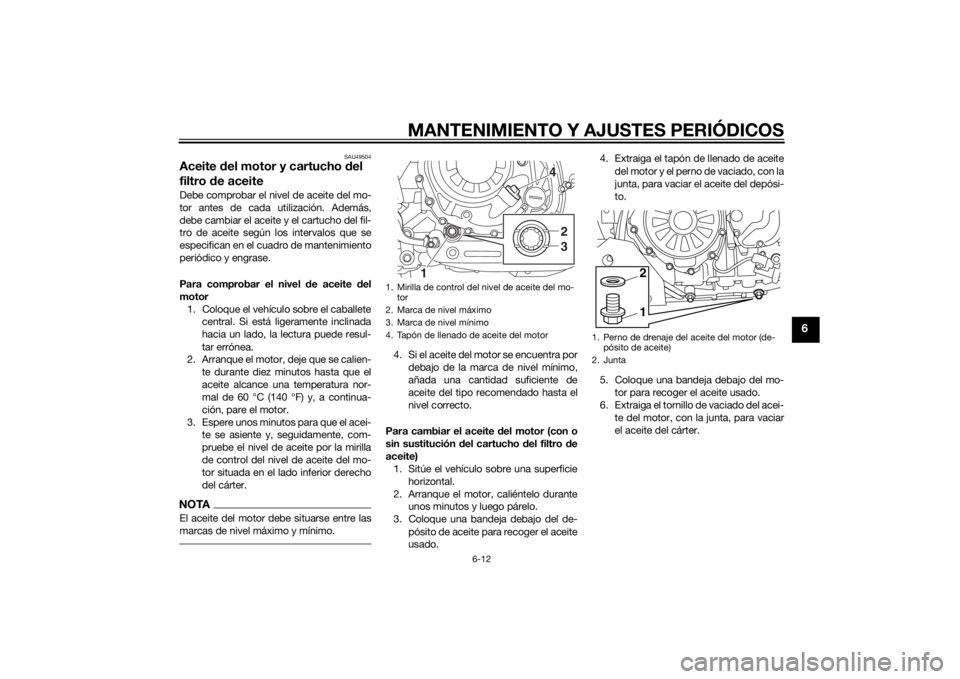

Para comprobar el nivel de aceite d el
motor 1. Coloque el vehículo sobre el caballete central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien-
te durante diez minutos hasta que el
aceite alcance una temperatura nor-
mal de 60 °C (140 °F) y, a continua-
ción, pare el motor.
3. Espere unos minutos para que el acei- te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior derecho
del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.

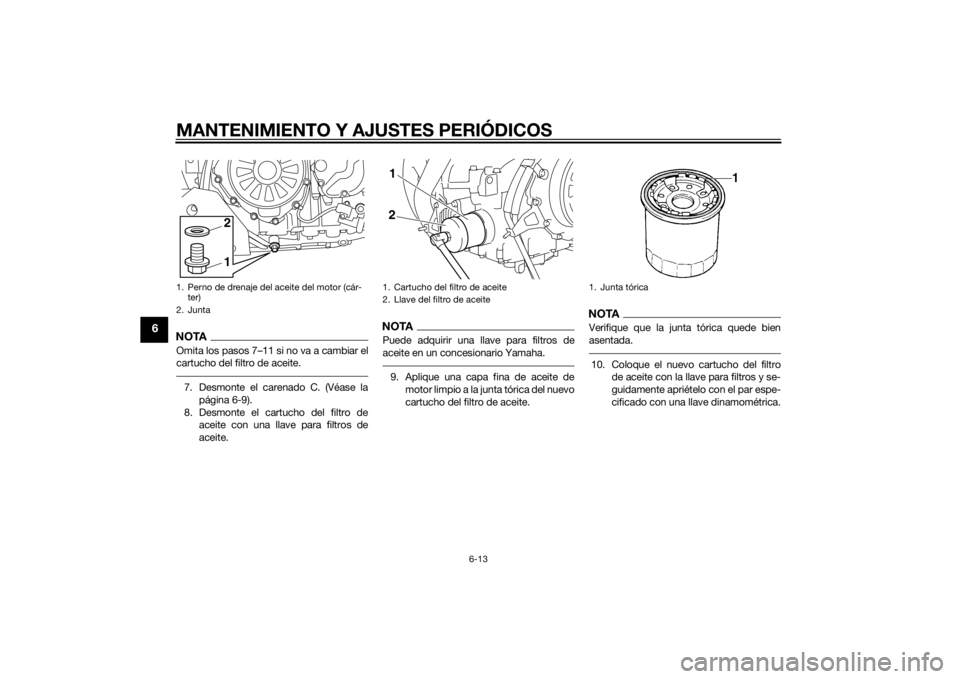

Para cambiar el aceite del motor (con o
sin sustitución d el cartucho del filtro d e
aceite) 1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del de- pósito de aceite para recoger el aceite
usado. 4. Extraiga el tapón de llenado de aceite
del motor y el perno de vaciado, con la
junta, para vaciar el aceite del depósi-
to.
5. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
6. Extraiga el tornillo de vaciado del acei- te del motor, con la junta, para vaciar
el aceite del cárter.1. Mirilla de control del nivel de aceite del mo-tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado de aceite del motor
42
3
1
1. Perno de drenaje del aceite del motor (de- pósito de aceite)
2. Junta
12
U2KBS1S0.book Page 12 Tuesday, July 29, 2014 1:24 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
NOTAOmita los pasos 7–11 si no va a cambiar el
cartucho del filtro de aceite.7. Desmonte el carenado C. (Véase lapágina 6-9).
8. Desmonte el cartucho del filtro de aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.9. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.10. Coloque el nuevo cartucho del filtro de aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.
1. Perno de drenaje del aceite del motor (cár-ter)
2. Junta
12
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite21
1. Junta tórica
U2KBS1S0.book Page 13 Tuesday, July 29, 2014 1:24 PM
