YAMAHA XT1200ZE 2015 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2015, Model line: XT1200ZE, Model: YAMAHA XT1200ZE 2015Pages: 120, PDF Dimensioni: 3.29 MB
Page 111 of 120
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante edaggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle can-
dele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danne ggiamenti o
infortuni provocati dalle scintil-
le, accertarsi d i aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-30.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2KBH1H0.book Page 4 Wednesday, July 23, 2014 11:56 AM
Page 112 of 120
CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2255 mm (88.8 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410/1470 mm (55.5/57.9 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 190 mm (7.48 in)
Raggio minimo di sterzata: 2700 mm (106.3 in)Peso:Peso in ordine di marcia:265 kg (584 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata: 1199 cm3
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Rapporto di compressione:
11.0 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter secco
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 3.40 L (3.59 US qt, 2.99 Imp.qt)Olio del car dano:Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiatore (tutto il circuito compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 2BS1 00Can dela/-e:Produttore/modello:
NGK/CPR8EB9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.466 (85/58)
Trasmissione finale: Ad albero
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2KBH1H0.book Page 1 Wednesday, July 23, 2014 11:56 AM
Page 113 of 120
CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.987 (21/25 x 32/9)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.769 (36/13)
2ª: 2.063 (33/16)
3ª: 1.571 (33/21)
4ª:
1.250 (30/24)
5ª: 1.042 (25/24)
6ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:Scocca posteriore
Angolo di incidenza: 28.00 grado
Avancorsa:
126 mm (5.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
Pneumatico posteriore:Tipo: Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502Carico:Carico massimo:
205 kg (452 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico: 90–205 kg (198–452 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)Ruota anteriore:Tipo di ruota:Ruota a raggi
Dimensioni cerchio:
19M/C x MT2.50Ruota posteriore:Tipo di ruota:Ruota a raggi Dimensioni cerchio:
17M/C x MT4.00
Impianto di frenatura unificato:Comando:
Attivato dal freno anterioreFreno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
190 mm (7.5 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
190 mm (7.5 in)
U2KBH1H0.book Page 2 Wednesday, July 23, 2014 11:56 AM
Page 114 of 120
CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacità:
12 V, 11.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della
velocità:
LED
Spia “ON” regolatore automatico della
velocità:
LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Spia sospensione: LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile motorino ventola radiatore: 20.0 A Fusibile dell’impianto di iniezione carburante:
20.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione):
20.0 A
U2KBH1H0.book Page 3 Wednesday, July 23, 2014 11:56 AM
Page 115 of 120
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:

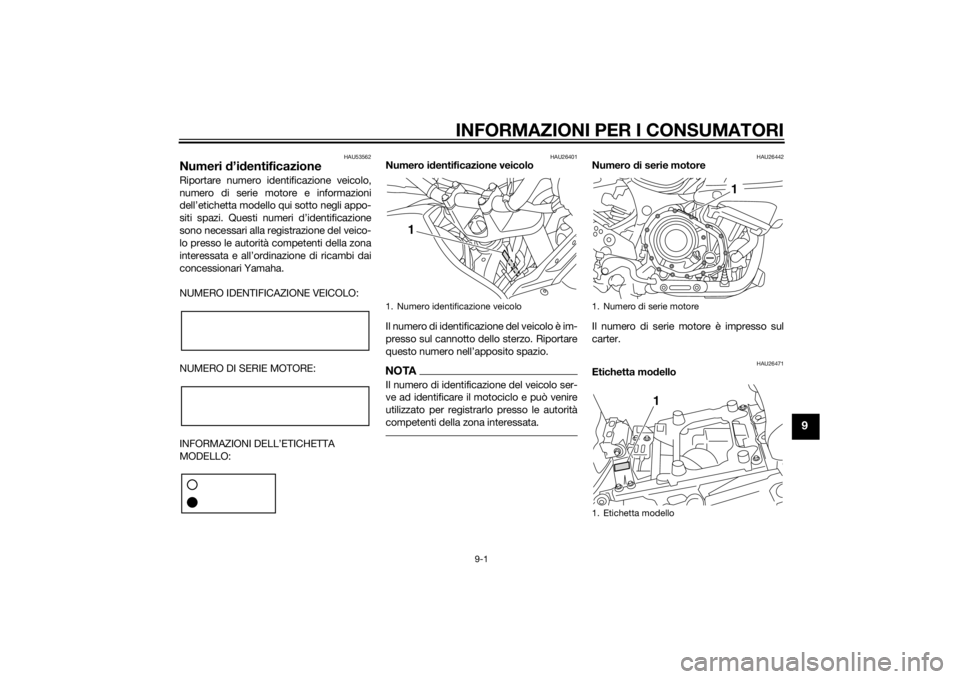

HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
U2KBH1H0.book Page 1 Wednesday, July 23, 2014 11:56 AM
Page 116 of 120
INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-34.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.U2KBH1H0.book Page 2 Wednesday, July 23, 2014 11:56 AM
Page 117 of 120
10-1
10
INDICE ANALITICO
AABS....................................................... 3-28
Accensione del motore........................... 5-1
Altezza sella pilota, regolazione ........... 3-34
Attacchi cinghie portabagagli ............... 3-42BBatteria ................................................. 6-30
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo ................................ 6-11
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-32
Carburante, consigli per ridurne il consumo .............................................. 5-3
Carenature, rimozione e installazione .... 6-9
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione .................... 6-27
Cavalletto laterale ................................. 3-42
Commutatore luce abbagliante/
anabbagliante/interruttore di
segnalazione luce abbagliante ........... 3-24
Convertitore catalitico .......................... 3-33
Cuscinetti ruote, controllo .................... 6-29DD-mode (modalità di guida) .................. 3-23EElemento filtrante.................................. 6-18
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-28
Fusibili, sostituzione ............................. 6-31GGioco della leva freno, controllo........... 6-22 Gioco della manopola acceleratore,
controllo ............................................. 6-18
Gioco valvole........................................ 6-19
IIndicatore di direzione e lampada biluce fanalino/stop ........................... 6-36
Informazioni di sicurezza........................ 1-1
Interruttore avviamento/arresto motore ............................................... 3-25
Interruttore dei menu............................ 3-25
Interruttore dell’avvisatore acustico ..... 3-25
Interruttore di selezione ....................... 3-25
Interruttore indicatori di direzione ........ 3-25
Interruttore luci d’emergenza ............... 3-25
Interruttori del sistema di regolazione automatica della velocità ................... 3-25
Interruttori luce stop............................. 6-23
Interruttori manubrio ............................ 3-24KKit attrezzi .............................................. 6-2LLampada faro, sostituzione.................. 6-33
Lampada luce di posizione anteriore, sostituzione........................................ 6-34
Lampada luce targa, sostituzione ........ 6-36
Leva freno ............................................ 3-27
Leva frizione ................................ 3-26, 6-22
Leve freno e frizione, controllo e lubrificazione ...................................... 6-27
Liquidi del freno e della frizione, cambio ............................................... 6-25
Liquido refrigerante .............................. 6-16
Livello liquido freni, controllo ............... 6-24
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-26
Manutenzione e lubrificazione,
periodica............................................... 6-4
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio ......... 6-12PParabrezza ............................................ 3-36
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-23
Pedale cambio ...................................... 3-27
Pedale freno.......................................... 3-28
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-19
Portapacchi .......................................... 3-41
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC).............................. 3-45
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-18
Ricerca ed eliminazione guasti ............. 6-37
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
U2KBH1H0.book Page 1 Wednesday, July 23, 2014 11:56 AM
Page 118 of 120
INDICE ANALITICO
10-2
10
Ruote .................................................... 6-22SSella pilota ............................................ 3-34
Sistema di controllo della trazione........ 3-29
Sistema d’interruzione circuito accensione ......................................... 3-43
Sistema di regolazione automatica
della velocità......................................... 3-6
Sistema immobilizzatore......................... 3-1
Sospensione, regolazione anteriore e
posteriore ........................................... 3-37
Spia ABS................................................. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia sistema di controllo della trazione ................................................. 3-5
Spia sistema di sospensioni a regolazione elettronica ......................... 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie del regolatore automatico di velocità ................................................. 3-4
Spie indicatori di direzione ..................... 3-3
Sterzo, controllo ................................... 6-29
Strumento multifunzione......................... 3-9TTabelle di ricerca ed eliminazione guasti .................................................. 6-39
Tappo serbatoio carburante ................. 3-31
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-33
VVerniciatura opaca, prestare attenzione............................................. 7-1
U2KBH1H0.book Page 2 Wednesday, July 23, 2014 11:56 AM
Page 119 of 120
U2KBH1H0.book Page 3 Wednesday, July 23, 2014 11:56 AM
Page 120 of 120
DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
PRINTED IN JAPAN2015.05-0.7×1 CR (H)
