Regelmäßi ge Wartun g un d Einstellun g
6-4
6
GAU71031
HINWEIS
Die Jahresinspektion kann ausb leiben, wenn statt dessen eine Inspektion, basie-
ren d auf d er gefahrenen Strecke, durchg eführt wird .
 Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wie-
derholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU71071Tabelle für re gelmäßi ge Wartun g d es A bgas-Kontrollsystems
NR. PRÜFPUNKT
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig. √√√√√
2 *Zün dkerzen • Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen. √√
•Ersetzen. √√
3 *Ventilspiel • Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.
√√√√√√
• Synchronisierung kontrollieren und einstellen. √√√√√
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtungen ersetzen, falls nö-
tig. √√√√√
6 *Ve r
dunstung s-
emissionen-Kont-
rollsystem • Kontrollsystem auf Beschädi-
gung kontrollieren.
• Ersetzen, falls nötig. √√X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UBP9G0G0.book Page 4 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-5
6
GAU71372
Allgemeine Wartun gs- un d S chmierta belle
NR. PRÜFPUNKT
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. √√√√√√
2 *Luftfiltereinsatz • Ersetzen. Alle 40000 km (24000 mi)
3 *Kupplun g • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprü-
fen. √√√√√
4 *Vo r derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Scheibenbremsbeläge erneu- ern, falls nötig. √√√√√√
5 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Scheibenbremsbeläge erneu- ern, falls nötig. √√√√√√
6 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren. √√√√√
• Ersetzen. Alle 4 Jahre
7 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
8 *Rä der • Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Alle Speichen festziehen. Nach dem ersten Intervall und
danach alle 5000 km (3000 mi).
9 *Reifen • Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
10 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
11 *Schwin genla ger • Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
• Mit Lithiumseifenfett schmie- ren. Alle 50000 km (30000 mi)X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1 10203040
0.6 6 12 18 24
UBP9G0G0.book Page 5 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-6
6
12*Lenkkopfla ger • Lagerbaugruppen auf festen
Sitz kontrollieren. √√√√√
• Mäßig mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Mut-
tern und Schrauben richtig fest-
gezogen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
15 Fuß
bremshe be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
16 Kupplun
gshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
17 Fußschalthe
be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
18 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmie-
ren. √√√√√
19 *S
eitenstän der-
schalter • Funktion kontrollieren und er-
neuern, falls nötig. √√√√√√
20 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
21 *Fe der bein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
22 *Um
l

enkhe bel der
hinteren Aufhän-
g un g un d Dreh-
punkte des Ver bin-
d un gsschenkels • Funktion prüfen.
√√√√
23 Motoröl • Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prü-
fen. √√√√√√
24 Ölfilterpatrone •Ersetzen. √√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UBP9G0G0.book Page 6 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-7
6
GAU72840
HINWEIS
Luftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das
nicht mit Druckluft gereinigt werden da rf, um Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremse und Kupplung
• Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bestandte ile des Hauptbremszylinders und Bremssat-
tels, sowie die Kupplungsgeber- und Kupp lungsnehmer-Zylinder ersetzen und die
Brems- und Kupplungsflüssigkeit wechseln.
25 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
26 *Achsantrie bsöl • Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen. √√√√√
• Wechseln. √√√
27 *Vo r
derra d- un d
Hinterra d-Brems-
lichtschalter • Funktion prüfen.
√√√√√√
28 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
29 *Gas
dreh griff ge-
häuse un d S eilzu g• Funktion und Spiel kontrollie-
ren.
• Das Spiel des Gaszugs einstel- len, falls nötig.
• Gasdrehgriffgehäuse, Seilzug und Griffheizungskabel schmie-
ren. √√√√√
30 *Lichter,
Sig nale
un d S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len. √√√√√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.6 6 12 18 24
UBP9G0G0.book Page 7 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-8
6
• Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens
jedoch alle vier Jahre erneuern.
UBP9G0G0.book Page 8 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-9
6
GAU18782
Verkleidun gsteile a bnehmen un d
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU55960
Verkleid ungsteil A
Verkleidungsteil abnehmen
Die Schnellverschlussschrauben entfernen
und dann das Verkleidungsteil wie darge-
stellt abziehen. Verkleidungsteil montieren
1. Die Zungen am Verkleidungsteil in die
entsprechenden Verkleidungsteilaus-
sparungen B einpassen.
2. Die Schnellverschlussschrauben ein- bauen.
Verklei dun gsteil B
Verkleidungsteil abnehmen
1. Das Verkleidungsteil A abnehmen.
2. Die Schrauben und Schnellverschlüs- se entfernen und dann das Verklei-
dungsteil abziehen.
1. Verkleidungsteil A
2. Verkleidungsteil B
1. Verkleidungsteil C
1
2
1
1. Verkleidungsteil A
2. Schnellverschlussschraube
1. Vorsprung
2. Passende Öffnung
3. Verkleidungsteil B
2
2
1
123
UBP9G0G0.book Page 9 Wednesday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-10
6
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schrauben und die Schnellverschlüs-
se anbringen.
2. Das Verkleidungsteil A montieren.

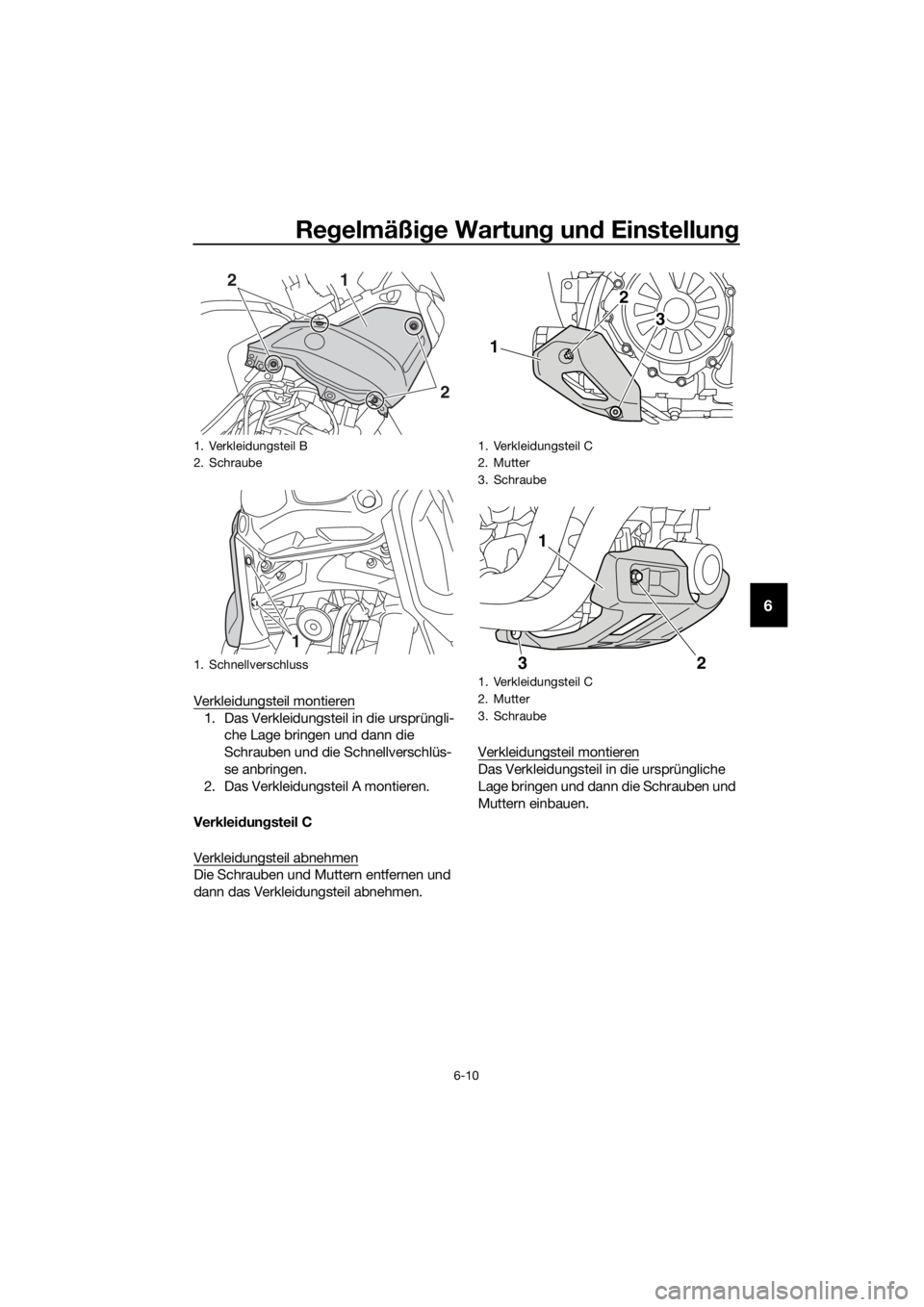

Verklei dun gsteil C
Verkleidungsteil abnehmen
Die Schrauben und Muttern entfernen und
dann das Verkleidungsteil abnehmen. Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Schrauben und
Muttern einbauen.
1. Verkleidungsteil B
2. Schraube
1. Schnellverschluss
21
2
1
1. Verkleidungsteil C
2. Mutter
3. Schraube
1. Verkleidungsteil C
2. Mutter
3. Schraube
2
3
1
1
2
3
UBP9G0G0.book Page 10 Wedne sday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-11
6
GAU19653

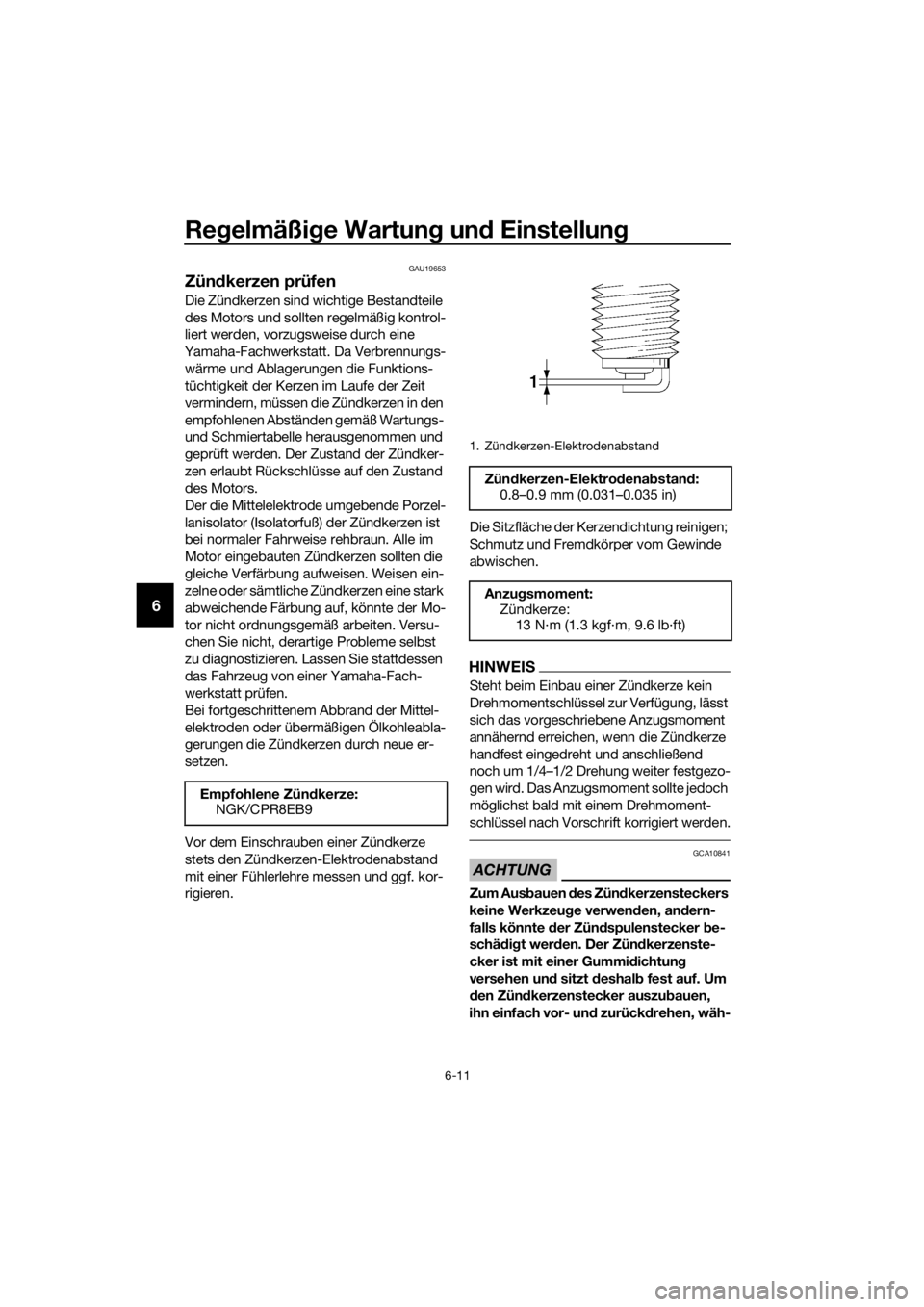

Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren. Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
ACHTUNG
GCA10841
Zum Aus
bauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtun g
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
Empfohlene Zün
dkerze:
NGK/CPR8EB9
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBP9G0G0.book Page 11 Wedne sday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-12
6
rend S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.GAU79401
Kanister
Dieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass der Entlüftungs-
schlauch des Aktivkohlebehälters
nicht blockiert ist, und ggf. reinigen.
 Sicherstellen, dass der Entlüftungs-
schlauch des Aktivkohlebehälters au-
ßerhalb der Verkleidung positioniert
ist.
1. Kanister
2. Kanister-Entlüftungsschlauch
2
1
UBP9G0G0.book Page 12 Wedne sday, February 1, 2017 3:16 PM

Regelmäßi ge Wartun g un d Einstellun g
6-13
6
GAU49506

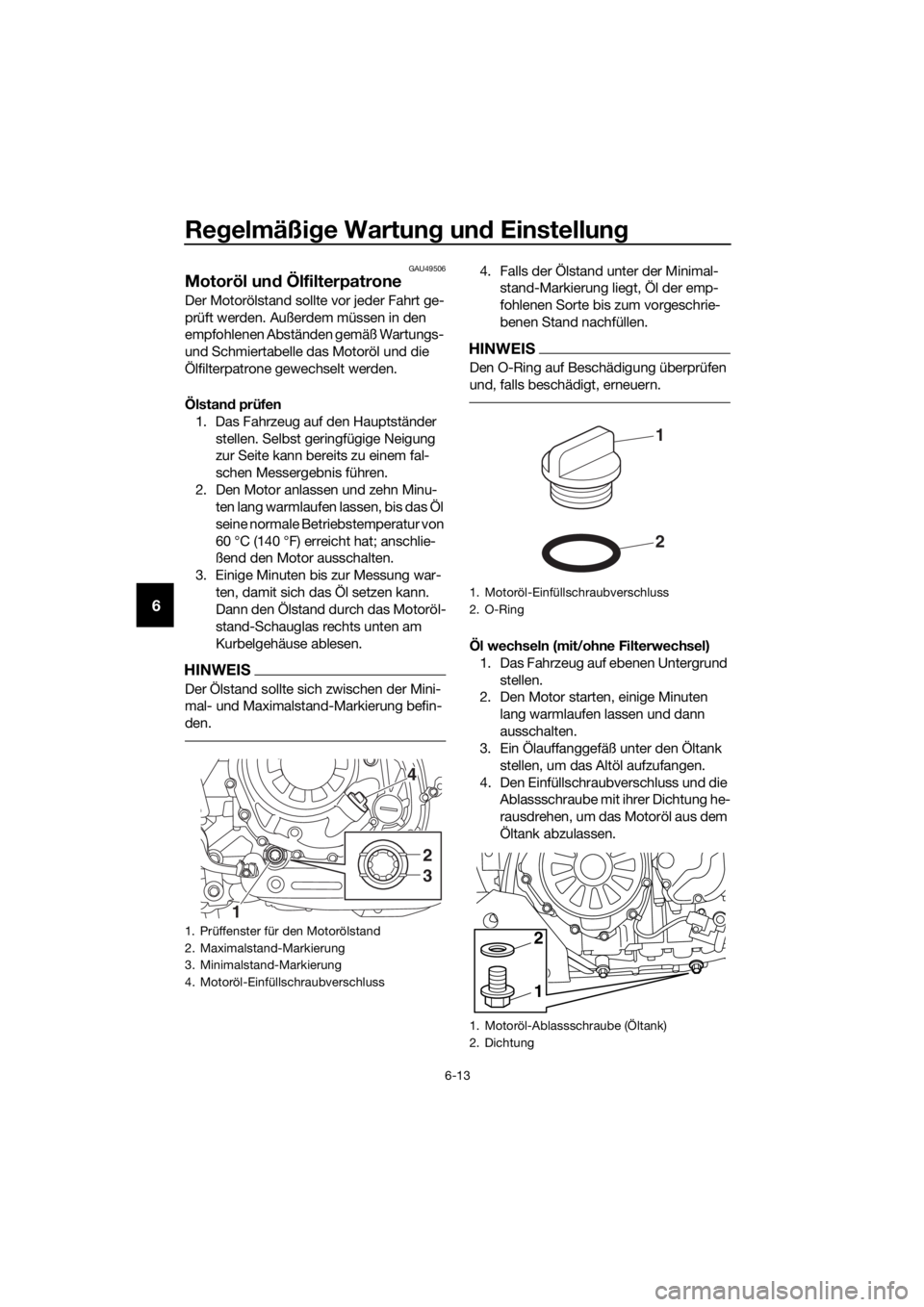

Motoröl un d Ölfilterpatrone
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen und zehn Minu- ten lang warmlaufen lassen, bis das Öl
seine normale Betriebstemperatur von
60 °C (140 °F) erreicht hat; anschlie-
ßend den Motor ausschalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Motoröl-
stand-Schauglas rechts unten am
Kurbelgehäuse ablesen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
HINWEIS
Den O-Ring auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Öltank
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die Ablassschraube mit ihrer Dichtung he-
rausdrehen, um das Motoröl aus dem
Öltank abzulassen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluss
4
2
3
1
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
1. Motoröl-Ablassschraube (Öltank)
2. Dichtung
2
1
1
2
UBP9G0G0.book Page 13 Wedne sday, February 1, 2017 3:16 PM
