YAMAHA XT1200ZE 2017 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-7
3
PAU59132
Sistema de controlo de cruzeiro
Este modelo está equipado com um siste-
ma de controlo de cruzeiro concebido para
manter uma velocidade de cruzeiro previa-
mente configurada.
O sistema de controlo de cruzeiro só fun-
ciona quando se conduz em 3ª velocidade
a velocidades entre 50 km/h (31 mi/h) e
100 km/h (62 mi/h), em 4ª velocidade a ve-
locidades entre 50 km/h (31 mi/h) e
150 km/h (93 mi/h), ou em 5ª ou 6ª veloci-
dade a velocidades entre 50 km/h (31 mi/h)
e 180 km/h (112 mi/h).
AVISO
PWA16341
 A utilização incorreta do sistema de
controlo de cruzeiro po de causar a
per da de controlo e resultar num
aci dente. Não ative o sistema de
controlo de cruzeiro em trânsito in-
tenso, em con dições climáticas ad -
versas nem em vias sinuosas,
escorregad ias, inclinadas, deterio-
ra das ou d e cascalho.
 O sistema de controlo d e cruzeiro
pod erá não conseguir manter a ve-
locid ad e de cruzeiro configura da
quan do o veículo estiver a fazer
uma subi da ou uma desci da.
 Para evitar a ativação acid ental do
sistema de controlo d e cruzeiro,
d esligue-o quan do não o estiver a
utilizar. Certifique-se de que o in di-
ca dor luminoso do sistema d e con-
trolo de cruzeiro “ ” está
apaga do.

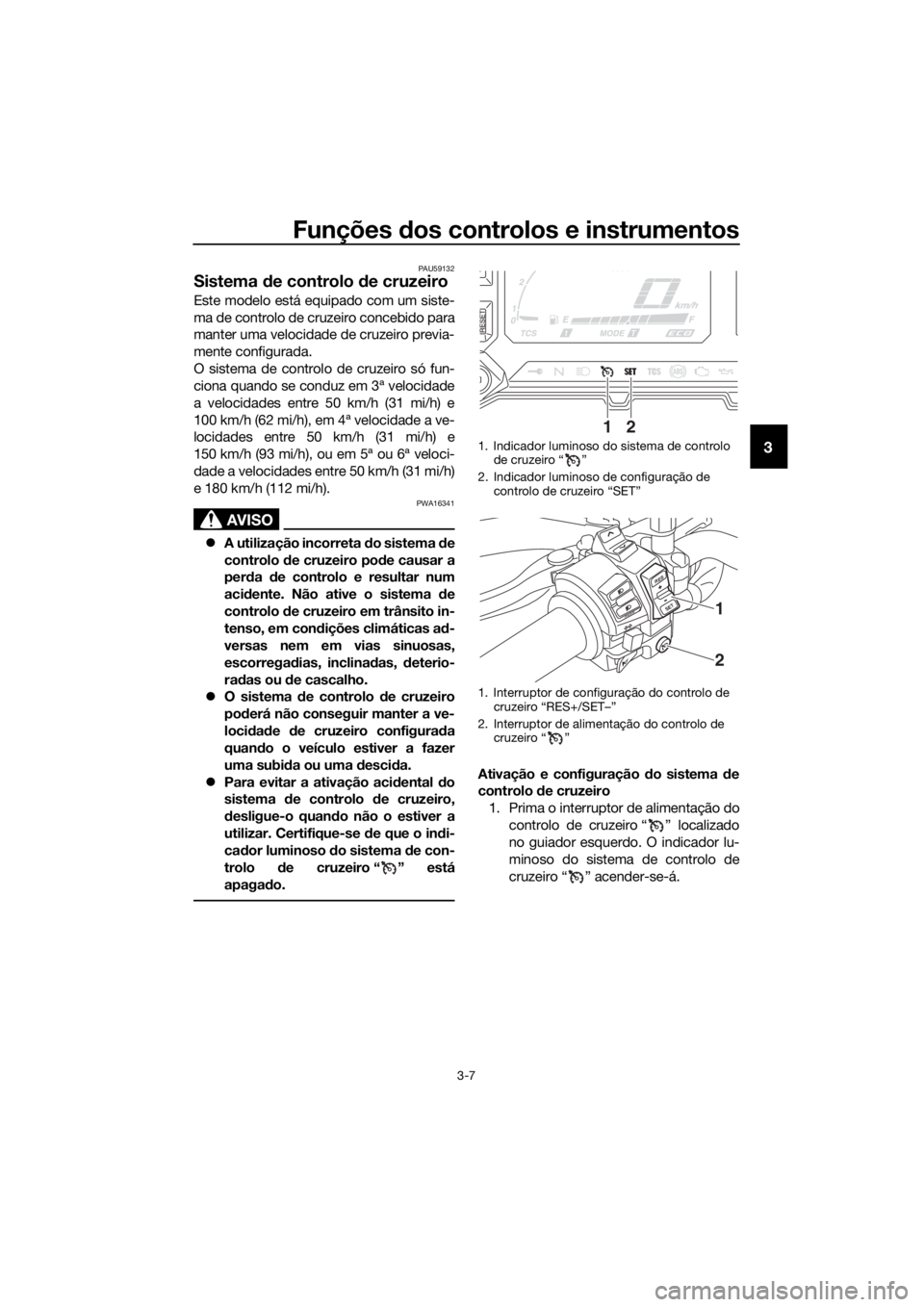

Ativação e configuração do sistema de
controlo de cruzeiro
1. Prima o interruptor de alimentação do controlo de cruzeiro “ ” localizado
no guiador esquerdo. O indicador lu-
minoso do sistema de controlo de
cruzeiro “ ” acender-se-á.
1. Indicador luminoso do sistema de controlo de cruzeiro “ ”
2. Indicador luminoso de configuração de controlo de cruzeiro “SET”
1. Interruptor de configuração do controlo de cruzeiro “RES+/SET–”
2. Interruptor de alimentação do controlo de cruzeiro “ ”
12
RES
SETPA SS
2
1
UBP9P0P0.book Page 7 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-8
3

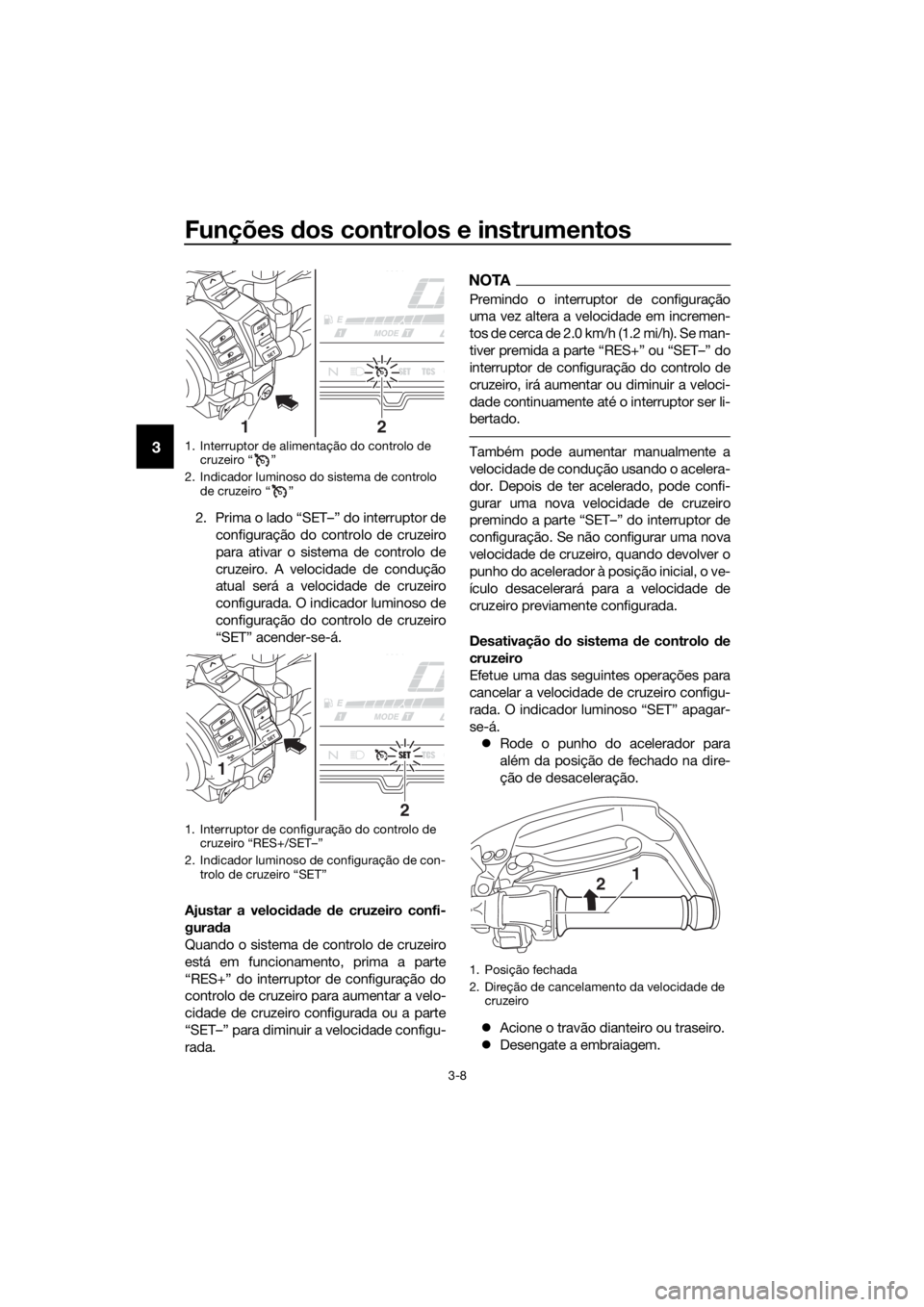

2. Prima o lado “SET–” do interruptor de
configuração do controlo de cruzeiro
para ativar o sistema de controlo de
cruzeiro. A velocidade de condução
atual será a velocidade de cruzeiro
configurada. O indicador luminoso de
configuração do controlo de cruzeiro
“SET” acender-se-á.
Ajustar a veloci dad e de cruzeiro confi-
gura da
Quando o sistema de controlo de cruzeiro
está em funcionamento, prima a parte
“RES+” do interruptor de configuração do
controlo de cruzeiro para aumentar a velo-
cidade de cruzeiro configurada ou a parte
“SET–” para diminuir a velocidade configu-
rada.
NOTA
Premindo o interruptor de configuração
uma vez altera a velocidade em incremen-
tos de cerca de 2.0 km/h (1.2 mi/h). Se man-
tiver premida a parte “RES+” ou “SET–” do
interruptor de configuração do controlo de
cruzeiro, irá aumentar ou diminuir a veloci-
dade continuamente até o interruptor ser li-
bertado.
Também pode aumentar manualmente a
velocidade de condução usando o acelera-
dor. Depois de ter acelerado, pode confi-
gurar uma nova velocidade de cruzeiro
premindo a parte “SET–” do interruptor de
configuração. Se não configurar uma nova
velocidade de cruzeiro, quando devolver o
punho do acelerador à posição inicial, o ve-
ículo desacelerará para a velocidade de
cruzeiro previamente configurada.
Desativação do sistema d e controlo de
cruzeiro
Efetue uma das seguintes operações para
cancelar a velocidade de cruzeiro configu-
rada. O indicador luminoso “SET” apagar-
se-á.  Rode o punho do acelerador para
além da posição de fechado na dire-
ção de desaceleração.
 Acione o travão dianteiro ou traseiro.
 Desengate a embraiagem.1. Interruptor de alimentação do controlo de
cruzeiro “ ”
2. Indicador luminoso do sistema de controlo de cruzeiro “ ”
1. Interruptor de configuração do controlo de cruzeiro “RES+/SET–”
2. Indicador luminoso de configuração de con- trolo de cruzeiro “SET”
RES
SETPA S S
21
RES
SETPASS
2
1
1. Posição fechada
2. Direção de cancelamento da velocidade de
cruzeiro
21
UBP9P0P0.book Page 8 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-9
3
Prima o interruptor de alimentação para
desligar o sistema de controlo de cruzeiro.
Os indicadores luminosos “ ” e “SET”
apagar-se-ão.
NOTA
A velocidade de condução diminui assim
que o sistema de controlo de cruzeiro é de-
sativado, a não ser que o punho do acele-
rador seja rodado.
Usar a função d e retomar
Prima o lado “RES+” do interruptor de con-
figuração do controlo de cruzeiro para rea-
tivar o sistema de controlo de cruzeiro. A
velocidade de condução voltará para a ve-
locidade de cruzeiro previamente configu-
rada. O indicador luminoso “SET” acender-
se-á.
AVISO
PWA16351
É perigoso usar a função d e retomar
quan do a última veloci dad e de cruzeiro
configura da for excessiva para as con di-
ções atuais.
NOTA
Se premir o interruptor de alimentação en-
quanto o sistema está em operação irá de-
sativar completamente o sistema e irá
apagar a velocidade de cruzeiro previa-
mente configurada. Não poderá usar a fun-
ção de retomar até ser configurada uma
nova velocidade de cruzeiro.
Desativação automática do sistema de
controlo de cruzeiro
O sistema de controlo de cruzeiro para este
modelo é controlado eletronicamente e
está ligado com os restantes sistemas de
controlo. O sistema de controlo de cruzeiro
fica automaticamente desativado nas con-
dições que se seguem: 
O sistema de controlo de cruzeiro não
consegue manter a velocidade de
cruzeiro configurada.
 Quando é detetada derrapagem ou
patinagem de uma roda. (Se o sistema
de controlo de tração não tiver sido
desativado, este entrará em funciona-
mento.)
 O interruptor de arranque/paragem do
motor está regulado para a
posição “ ”.
 O motor para.
 O descanso lateral é baixado.
Quando viajar com uma velocidade de cru-
zeiro configurada, se o sistema de controlo
de cruzeiro for desativado segundo as con-
dições acima, o indicador luminoso “ ”
apagar-se-á e o indicador luminoso “SET”
ficará intermitente durante 4 segundos e,
depois, apaga-se.
Quando viajar sem uma velocidade de cru-
zeiro configurada, se o interruptor de arran-
que/paragem do motor estiver na
posição “ ”, se o motor parar ou se o
descanso lateral for baixado, o indicador
luminoso “ ” apagar-se-á (o indicador lu-
minoso “SET” não fica intermitente).
Se o sistema de controlo de cruzeiro for au-
tomaticamente desativado, deve parar e
verificar se o veículo está em boas condi-
ções de funcionamento.
Antes de voltar a usar o sistema de contro-
lo de cruzeiro, ative-o usando o interruptor
de alimentação.
NOTA
Em alguns casos, o sistema de controlo de
cruzeiro não conseguirá manter a velocida-
de de cruzeiro configurada quando o veícu-
lo está numa subida ou numa descida.  Quando o veículo está a ser conduzi-
do numa subida, a velocidade de con-
dução real pode tornar-se inferior à
velocidade de cruzeiro configurada.
UBP9P0P0.book Page 9 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-10
3
Se isto acontecer, acelere até atingir a
velocidade de condução pretendida
usando o acelerador.
 Quando o veículo está a ser conduzi-
do numa descida, a velocidade de
condução real pode tornar-se supe-
rior à velocidade de cruzeiro configu-
rada. Se isto acontecer, o interruptor
de configuração não pode ser usado
para ajustar a velocidade de cruzeiro
configurada. Para reduzir a velocida-
de de condução, utilize os travões.
Quando os travões são acionados, o
sistema de controlo de cruzeiro é de-
sativado.PAU80550
Mód ulo do conta dor multifuncio-
nal
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco d e acidente.

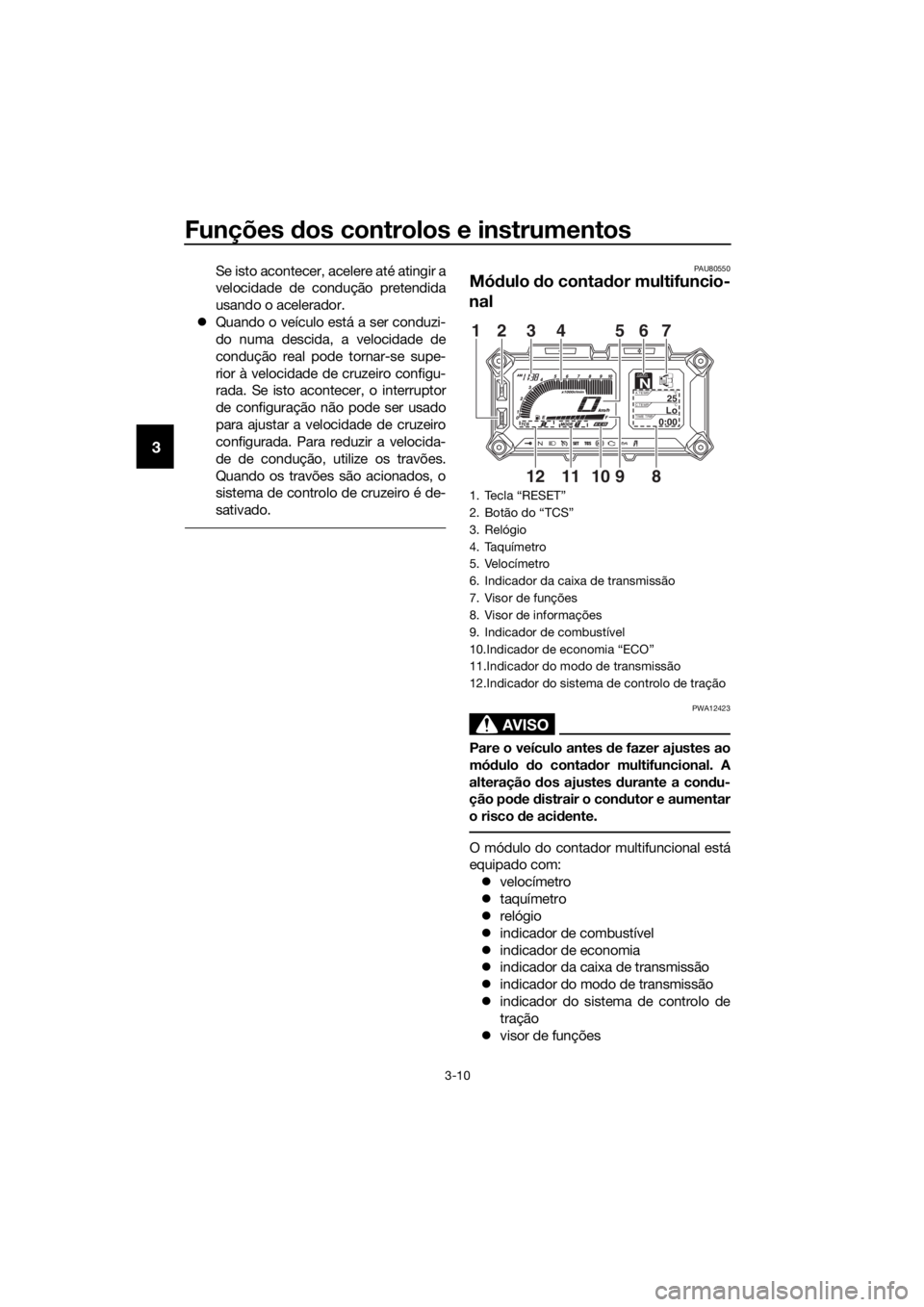

O módulo do contador multifuncional está
equipado com:
 velocímetro
 taquímetro
 relógio
 indicador de combustível
 indicador de economia
 indicador da caixa de transmissão
 indicador do modo de transmissão
 indicador do sistema de controlo de
tração
 visor de funções
1. Tecla “RESET”
2. Botão do “TCS”
3. Relógio
4. Taquímetro
5. Velocímetro
6. Indicador da caixa de transmissão
7. Visor de funções
8. Visor de informações
9. Indicador de combustível
10.Indicador de economia “ECO”
11.Indicador do modo de transmissão
12.Indicador do sistema de controlo de tração
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
UBP9P0P0.book Page 10 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-11
3
 visor de informações
 modo de configuração
NOTA
O interruptor de seleção “ / ” e o inter-
ruptor de menu “MENU” encontram-se no
guiador esquerdo. Estes interruptores per-
mitem-lhe controlar ou alterar as configura-
ções do módulo do contador
multifuncional.
NOTA
Certifique-se de que roda a chave para
“ON” antes de premir o interruptor de
seleção “ / ”, o interruptor de menu
“MENU”, o botão “RESET” e o botão
“TCS”.
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
Para alternar entre quilómetros e milhas,
consulte “Selecionar as unidades” na pági-
na 3-20. Taquímetro
O taquímetro mostra a velocidade do mo-
tor.
PRECAUÇÃO
PCA23050
Não utilize o motor na zona
de rpm ele-
va das do taquímetro.
Zona de rpm eleva das: 7750 rpm e acima
In dica dor d e combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com-
bustível diminui. Quando o último segmen-
to começar a piscar, reabasteça logo que
possível.
1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
1
2
1. Taquímetro
2. Zona de rpm elevadas
1. Indicador de combustível
12
1
UBP9P0P0.book Page 11 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-12
3
NOTA
Se for detetado um problema no circuito do
contador de combustível, todos os seg-
mentos do visor do contador de combustí-
vel ficam intermitentes. Se isto acontecer,
solicite a um concessionário Yamaha que
verifique o veículo.

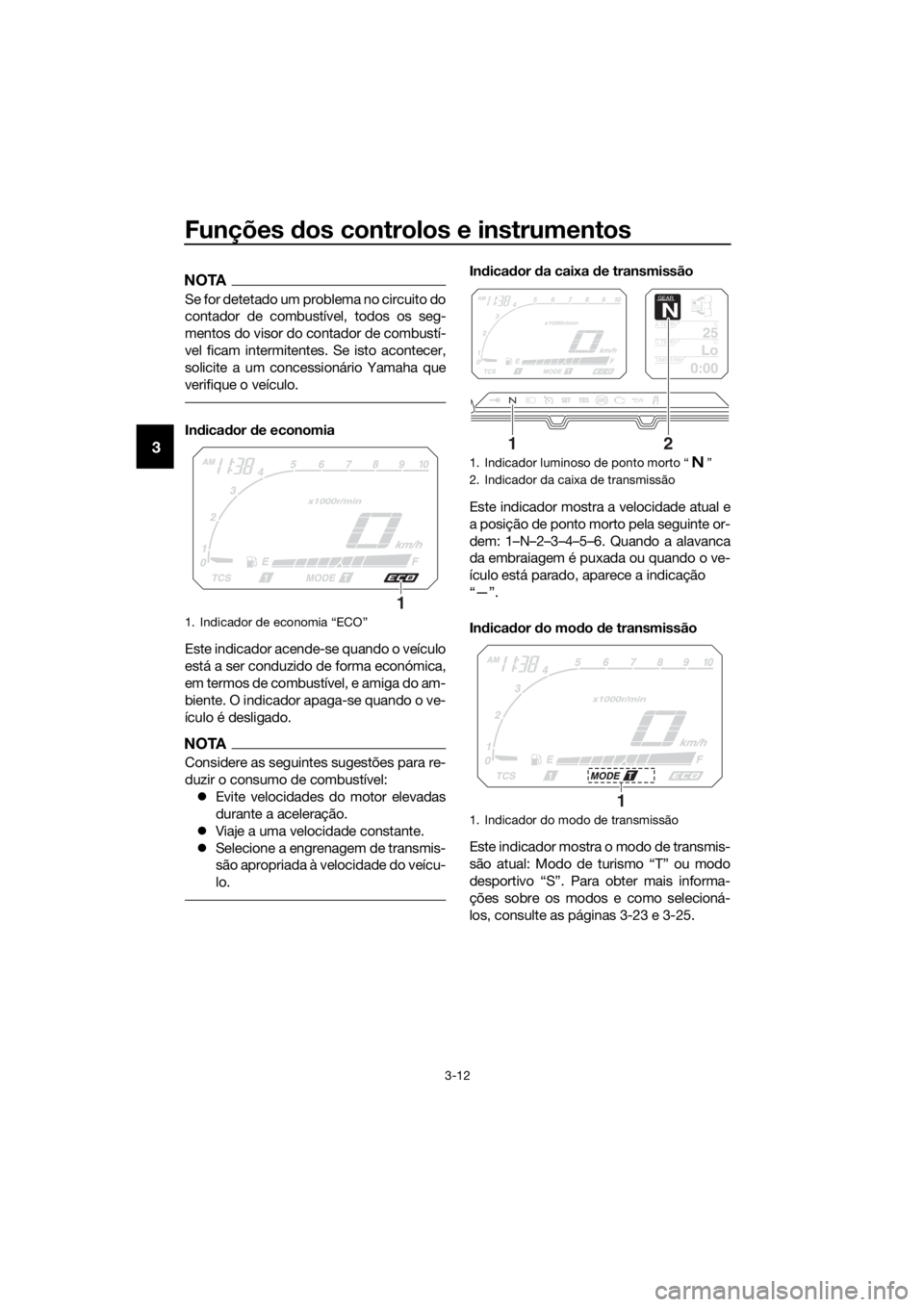

In dica dor de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.
NOTA
Considere as seguintes sugestões para re-
duzir o consumo de combustível:  Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-
lo.
Indica dor da caixa de transmissão
Este indicador mostra a velocidade atual e
a posição de ponto morto pela seguinte or-
dem: 1–N–2–3–4–5–6. Quando a alavanca
da embraiagem é puxada ou quando o ve-
ículo está parado, aparece a indicação
“—”.
In dica dor do mod o de transmissão
Este indicador mostra o modo de transmis-
são atual: Modo de turismo “T” ou modo
desportivo “S”. Para obter mais informa-
ções sobre os modos e como selecioná-
los, consulte as páginas 3-23 e 3-25.
1. Indicador de economia “ECO”
1
1. Indicador luminoso de ponto morto “ ”
2. Indicador da caixa de transmissão
1. Indicador do modo de transmissão
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
12
1
UBP9P0P0.book Page 12 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-13
3

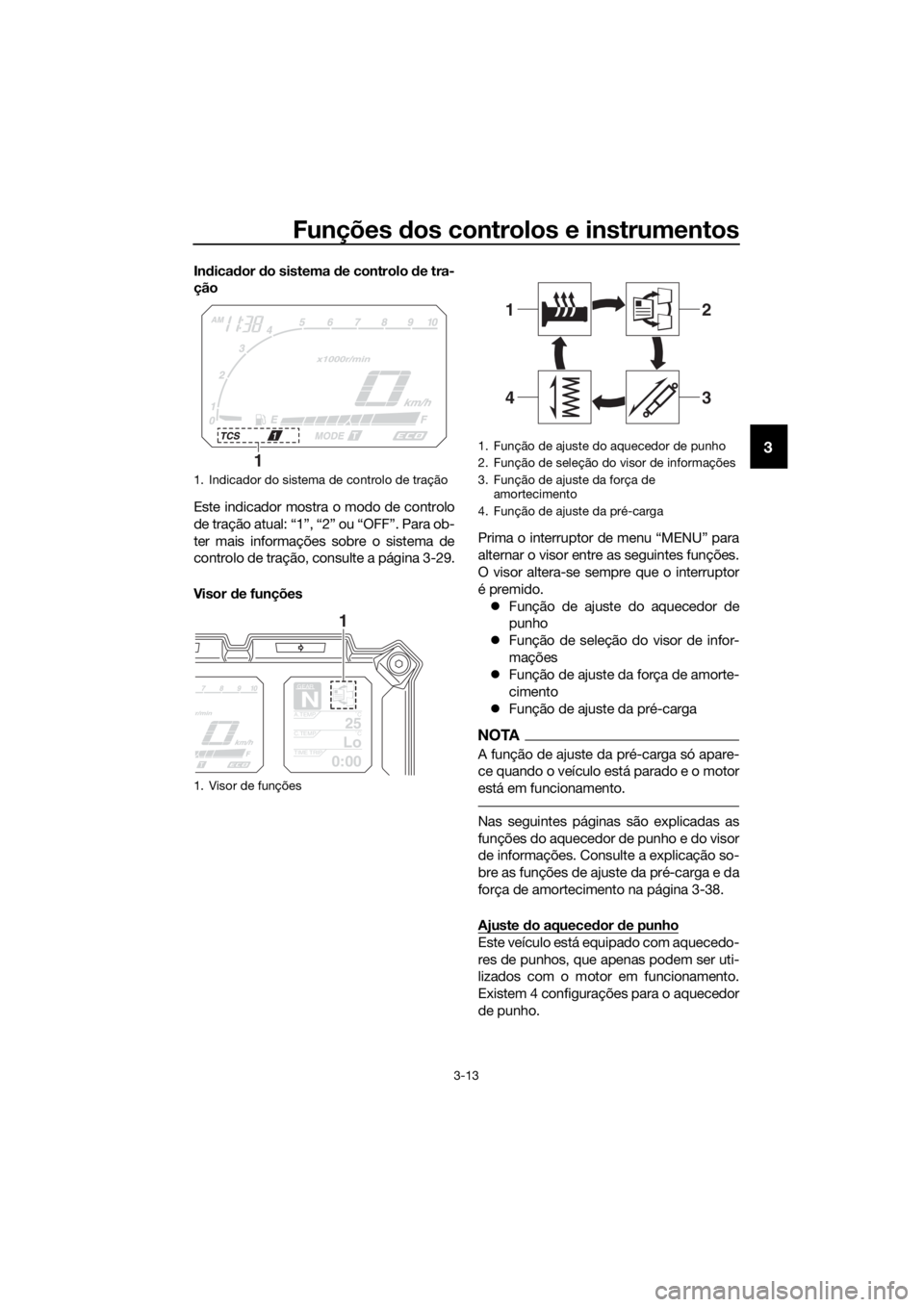

In dica dor do sistema de controlo d e tra-
ção
Este indicador mostra o modo de controlo
de tração atual: “1”, “2” ou “OFF”. Para ob-
ter mais informações sobre o sistema de
controlo de tração, consulte a página 3-29.
Visor de funções Prima o interruptor de menu “MENU” para
alternar o visor entre as seguintes funções.
O visor altera-se sempre que o interruptor
é premido.
 Função de ajuste do aquecedor de
punho
 Função de seleção do visor de infor-
mações
 Função de ajuste da força de amorte-
cimento
 Função de ajuste da pré-carga
NOTA
A função de ajuste da pré-carga só apare-
ce quando o veículo está parado e o motor
está em funcionamento.
Nas seguintes páginas são explicadas as
funções do aquecedor de punho e do visor
de informações. Consulte a explicação so-
bre as funções de ajuste da pré-carga e da
força de amortecimento na página 3-38.
Ajuste do aquece dor de punho
Este veículo está equipado com aquecedo-
res de punhos, que apenas podem ser uti-
lizados com o motor em funcionamento.
Existem 4 configurações para o aquecedor
de punho.
1. Indicador do sistema de controlo de tração
1. Visor de funções
1
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
1
1. Função de ajuste do aquecedor de punho
2. Função de seleção do visor de informações
3. Função de ajuste da força de
amortecimento
4. Função de ajuste da pré-carga
34
21
UBP9P0P0.book Page 13 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-14

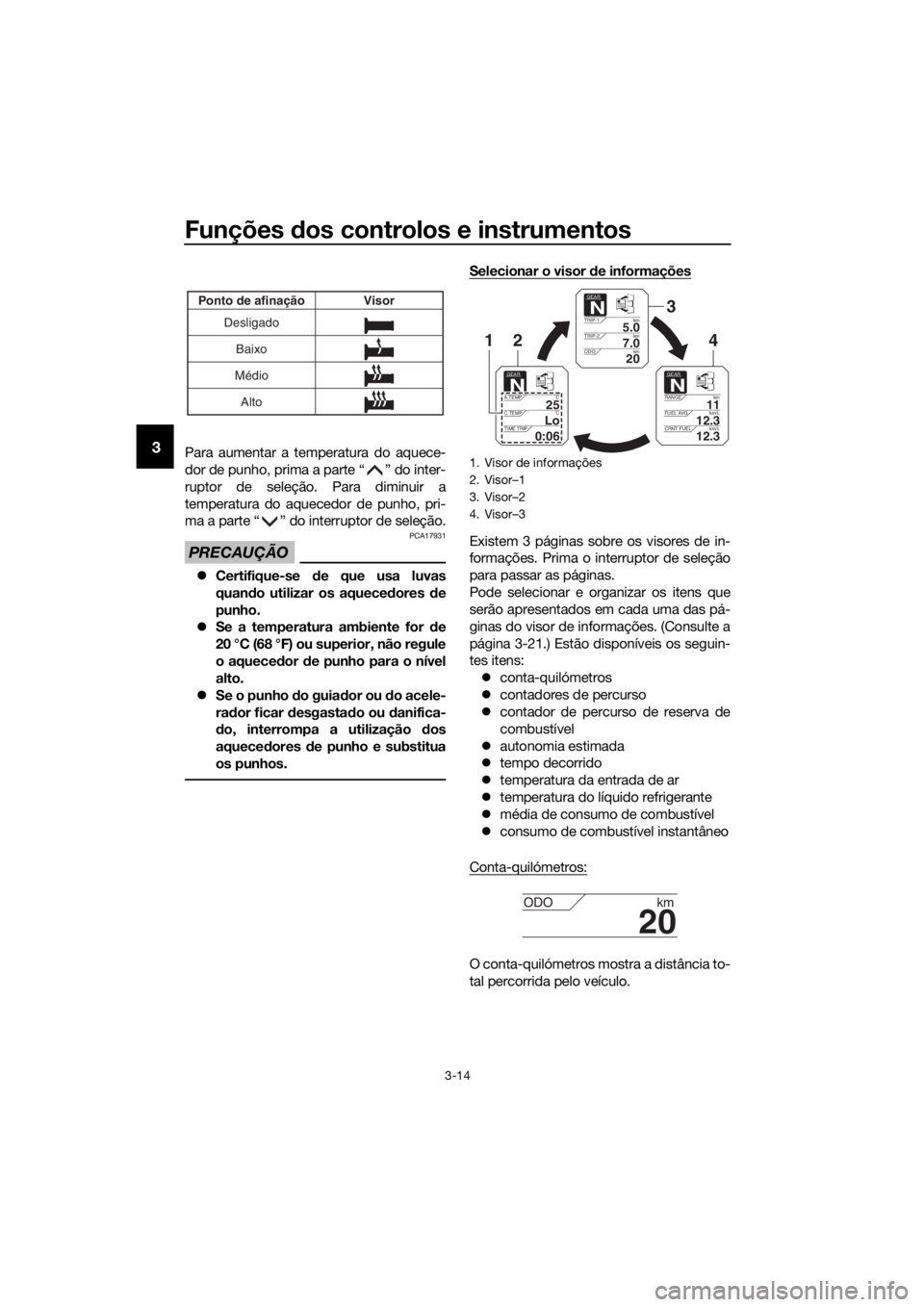

3Para aumentar a temperatura do aquece-
dor de punho, prima a parte “ ” do inter-
ruptor de seleção. Para diminuir a
temperatura do aquecedor de punho, pri-
ma a parte “ ” do interruptor de seleção.
PRECAUÇÃO
PCA17931
 Certifique-se de que usa luvas
quan do utilizar os aquece dores de
punho.
 Se a temperatura ambiente for de
20 °C (68 °F) ou superior, não regule
o aquece dor de punho para o nível
alto.
 Se o punho d o guiador ou d o acele-
ra dor ficar desgasta do ou danifica-
d o, interrompa a utilização dos
aquece dores de punho e substitua
os punhos.
Selecionar o visor de informações
Existem 3 páginas sobre os visores de in-
formações. Prima o interruptor de seleção
para passar as páginas.
Pode selecionar e organizar os itens que
serão apresentados em cada uma das pá-
ginas do visor de informações. (Consulte a
página 3-21.) Estão disponíveis os seguin-
tes itens:
 conta-quilómetros
 contadores de percurso
 contador de percurso de reserva de
combustível
 autonomia estimada
 tempo decorrido
 temperatura da entrada de ar
 temperatura do líquido refrigerante
 média de consumo de combustível
 consumo de combustível instantâneo
Conta-quilómetros:
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Desligado Baixo
Médio Visor
Ponto de afinação
Alto
1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
UBP9P0P0.book Page 14 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-15
3

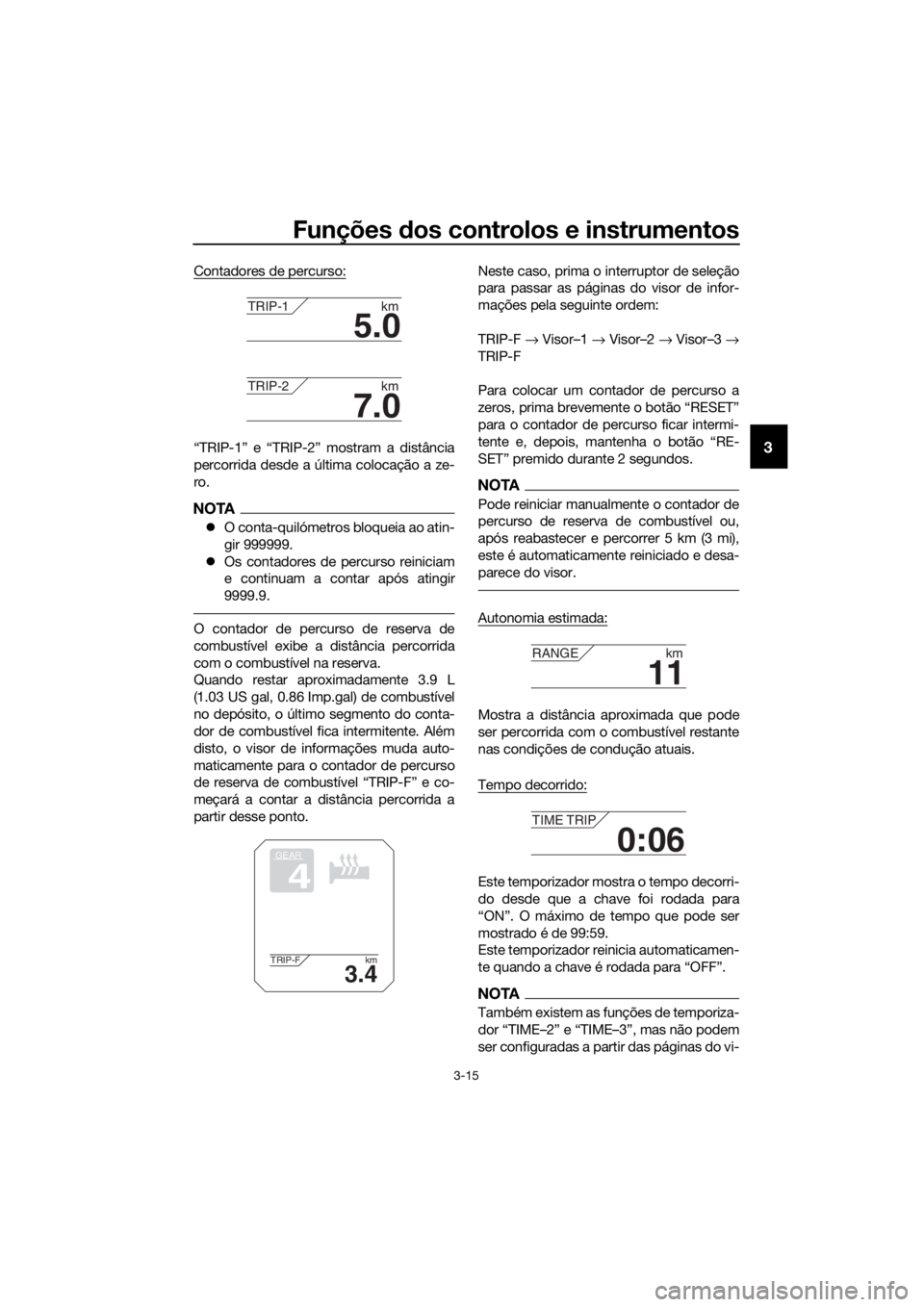

Contadores de percurso:
“TRIP-1” e “TRIP-2” mostram a distância
percorrida desde a última colocação a ze-
ro.
NOTA
 O conta-quilómetros bloqueia ao atin-
gir 999999.
 Os contadores de percurso reiniciam
e continuam a contar após atingir
9999.9.
O contador de percurso de reserva de
combustível exibe a distância percorrida
com o combustível na reserva.
Quando restar aproximadamente 3.9 L
(1.03 US gal, 0.86 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. Além
disto, o visor de informações muda auto-
maticamente para o contador de percurso
de reserva de combustível “TRIP-F” e co-
meçará a contar a distância percorrida a
partir desse ponto. Neste caso, prima o interruptor de seleção
para passar as páginas do visor de infor-
mações pela seguinte ordem:
TRIP-F
→ Visor–1 → Visor–2 → Visor–3 →
TRIP-F
Para colocar um contador de percurso a
zeros, prima brevemente o botão “RESET”
para o contador de percurso ficar intermi-
tente e, depois, mantenha o botão “RE-
SET” premido durante 2 segundos.
NOTA
Pode reiniciar manualm ente o contador de
percurso de reserva de combustível ou,
após reabastecer e percorrer 5 km (3 mi),
este é automaticamente reiniciado e desa-
parece do visor.
Autonomia estimada:
Mostra a distância aproximada que pode
ser percorrida com o combustível restante
nas condições de condução atuais.
Tempo decorrido:
Este temporizador mostra o tempo decorri-
do desde que a chave foi rodada para
“ON”. O máximo de tempo que pode ser
mostrado é de 99:59.
Este temporizador reinicia automaticamen-
te quando a chave é rodada para “OFF”.
NOTA
Também existem as funções de temporiza-
dor “TIME–2” e “TIME–3”, mas não podem
ser configuradas a partir das páginas do vi-
5.0
TRIP-1 km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UBP9P0P0.book Page 15 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-16
3
sor de informações. Consulte “Modo de
configuração” na página 3-17 para obter
mais informações.
Temperatura da entrada de ar:
Mostra a temperatura do ar aspirado para a
caixa do filtro de ar. O intervalo de apresen-
tação é de –9 °C a 93 °C em incrementos
de 1 °C.
NOTA
 A temperatura exibida pode ser dife-
rente da temperatura ambiente real.
 A leitura da temperatura pode ser afe-
tada pelo calor do motor quando con-
duzir vagarosamente (abaixo dos
20 km/h [12 mi/h]) ou quando estiver
parado nos sinais de trânsito, etc.
Temperatura do líquido refrigerante:
Isto exibe a temperatura do líquido refrige-
rante. A temperatura do líquido refrigerante
varia consoante a temperatura ambiente e
a carga sobre o motor.
Se a mensagem “Hi” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-44.)
NOTA
As páginas do visor de informações não
podem ser rodadas quando a mensagem
de sobreaquecimento do motor “Hi” está
intermitente.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Média de consumo de combustível:
Esta função calcula a média de consumo
de combustível desde o último reinício. O
consumo médio de combustível pode ser
apresentado como “km/L”, “L/100km” ou
“MPG”.  “km/L” mostra o número de quilóme-
tros percorridos com um litro de com-
bustível.
 “L/100km” mostra quantos litros de
combustível são necessários para
percorrer 100 km.
 “MPG” mostra o número de milhas
percorridas por cada galão imperial
de combustível.
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UBP9P0P0.book Page 16 Wednesday, February 8, 2017 8:41 AM
