YAMAHA XT1200ZE 2017 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-37
3
NOTA
Certifique-se de que o assento do condutor
está devidamente fixo antes de conduzir o
veículo.
PAU58982
Para-vento
Para adaptação à preferência do condutor,
o para-vento pode ser ajustado para uma
de quatro posições.
Para ajustar a altura do para-vento
1. Desaperte o botão ajustador da altura do para-vento de cada lado do para-
vento até deixar de sentir resistência.
PRECAUÇÃO: Não continue a ro dar
o botão depois de sentir resistên-
cia. Caso contrário, o botão po de fi-
car danifica do.
[PCA20211]
2. Puxe os suportes da placa deslizante
para fora e, depois, ajuste a altura do
para-vento.
3. Alinhe os suportes da placa deslizante com as marcas correspondentes na
posição pretendida.
1. Botão ajustador da altura do para-vento
1. Suporte da placa deslizante
1
1
UBP9P0P0.book Page 37 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-38
3
NOTA
 Verifique se os suportes da placa des-
lizante estão alinhados com as mar-
cas correspondentes à mesma altura
de ambos os lados do para-vento.
 Verifique se o prolongamento de cada
suporte da placa deslizante encaixa
no orifício correspondente da placa
deslizante.
4. Aperte os botões ajustadores.
PAU55424
Ajuste da suspensão dianteira e
traseira
Este modelo está equipado com um siste-
ma de suspensão eletronicamente ajustá-
vel. A pré-carga do amortecedor traseiro e
as forças de amortecimento da forquilha
dianteira e do amortecedor traseiro podem
ser ajustadas.
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco d e acidente.
Pré-carga
Ao conduzir com bagagem ou um passa-
geiro, use a função de ajuste da pré-carga
para ajustar o sistema de suspensão de
acordo com a carga. Há 4 pontos de afina-
ção de pré-carga.
NOTA
 A função de ajuste da pré-carga só
aparece com o motor em funciona-
mento.
 Quando o ponto de afinação da pré-
carga é alterado as forças de amorte-
cimento da suspensão dianteira e tra-
seira também são ajustadas em
conformidade. Consulte mais infor-
mações em “Força amortecedora” na
página 3-40.
 Sobre o funcionamento a baixas tem-
peraturas:
• Quando utilizar a função de ajuste da pré-carga, não deverá haver
qualquer peso no veículo.
• Quando a função de ajuste da pré- carga é usada a uma temperatura
ambiente próxima ou inferior a 0 °C
(32 °F), a luz de advertência do sis-
tema de suspensão eletronicamen-
1. Marca de concordância
2. Placa deslizante
2
1
UBP9P0P0.book Page 38 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-39
3
te ajustável pode acender-se para
proteger o motor da função de
ajuste da pré-carga.
• A suspensão continuará a funcio- nar normalmente mas a função de
ajuste da pré-carga não pode ser
usada.
• Para reiniciar a luz de advertência
do sistema de suspensão eletroni-
camente ajustável, aguarde cerca
de 6 minutos e rode a chave para
“OFF” ou rode imediatamente a
chave para “OFF” e aguarde 6 mi-
nutos.
• Se a luz de advertência do sistema de suspensão eletronicamente
ajustável permanecer acesa, solici-
te a um concessionário Yamaha
que verifique o sistema de suspen-
são.

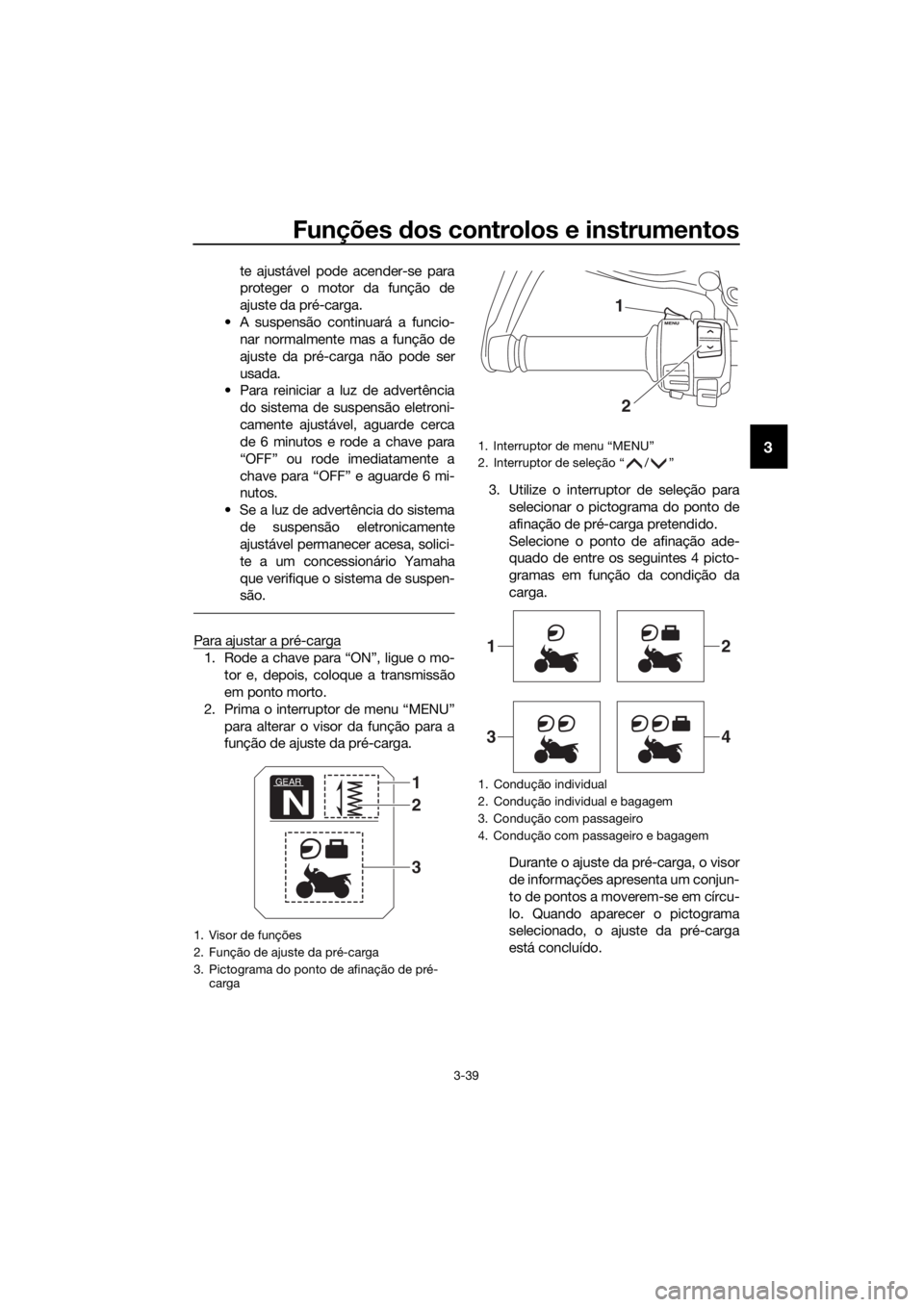

Para ajustar a pré-carga
1. Rode a chave para “ON”, ligue o mo- tor e, depois, coloque a transmissão
em ponto morto.
2. Prima o interruptor de menu “MENU” para alterar o visor da função para a
função de ajuste da pré-carga. 3. Utilize o interruptor de seleção para
selecionar o pictograma do ponto de
afinação de pré-carga pretendido.
Selecione o ponto de afinação ade-
quado de entre os seguintes 4 picto-
gramas em função da condição da
carga.
Durante o ajuste da pré-carga, o visor
de informações apresenta um conjun-
to de pontos a moverem-se em círcu-
lo. Quando aparecer o pictograma
selecionado, o ajuste da pré-carga
está concluído.
1. Visor de funções
2. Função de ajuste da pré-carga
3. Pictograma do ponto de afinação de pré-carga
GEAR
N
1
3
2
1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
1. Condução individual
2. Condução individual e bagagem
3. Condução com passageiro
4. Condução com passageiro e bagagem
1
2
12
34
UBP9P0P0.book Page 39 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-40

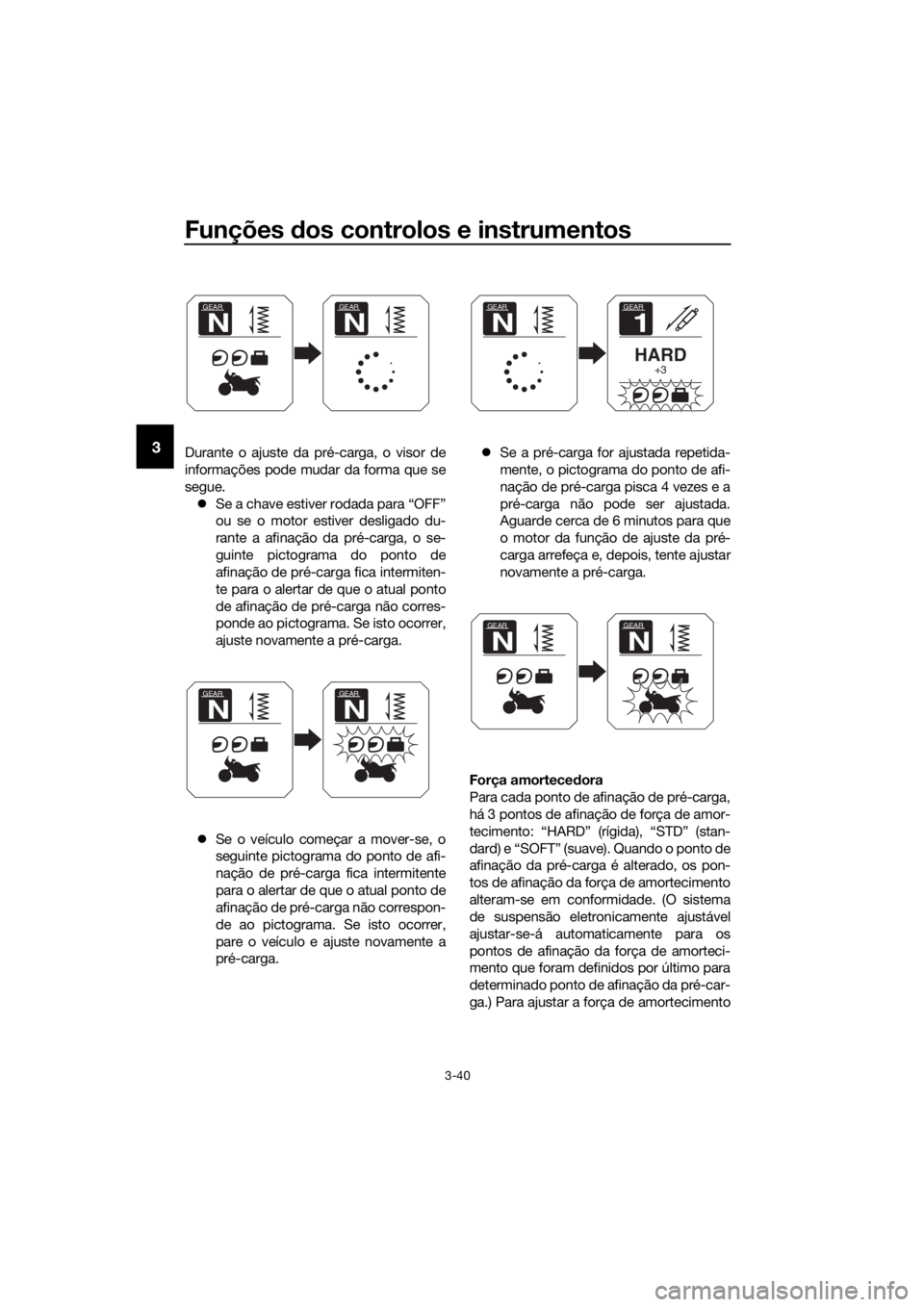

3Durante o ajuste da pré-carga, o visor de
informações pode mudar da forma que se
segue.
 Se a chave estiver rodada para “OFF”
ou se o motor estiver desligado du-
rante a afinação da pré-carga, o se-
guinte pictograma do ponto de
afinação de pré-carga fica intermiten-
te para o alertar de que o atual ponto
de afinação de pré-carga não corres-
ponde ao pictograma. Se isto ocorrer,
ajuste novamente a pré-carga.
 Se o veículo começar a mover-se, o
seguinte pictograma do ponto de afi-
nação de pré-carga fica intermitente
para o alertar de que o atual ponto de
afinação de pré-carga não correspon-
de ao pictograma. Se isto ocorrer,
pare o veículo e ajuste novamente a
pré-carga. 
Se a pré-carga for ajustada repetida-
mente, o pictograma do ponto de afi-
nação de pré-carga pisca 4 vezes e a
pré-carga não pode ser ajustada.
Aguarde cerca de 6 minutos para que
o motor da função de ajuste da pré-
carga arrefeça e, depois, tente ajustar
novamente a pré-carga.
Força amortece dora
Para cada ponto de afinação de pré-carga,
há 3 pontos de afinação de força de amor-
tecimento: “HARD” (rígida), “STD” (stan-
dard) e “SOFT” (suave). Quando o ponto de
afinação da pré-carga é alterado, os pon-
tos de afinação da força de amortecimento
alteram-se em conformidade. (O sistema
de suspensão eletronicamente ajustável
ajustar-se-á automaticamente para os
pontos de afinação da força de amorteci-
mento que foram definidos por último para
determinado ponto de afinação da pré-car-
ga.) Para ajustar a força de amortecimento
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UBP9P0P0.book Page 40 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-41
3
com maior precisão, cada ponto de afina-
ção da força de amortecimento pode ser
definido para 7 níveis diferentes.
NOTA
Se o ponto de afinação de pré-carga não ti-
ver sido concluído corretamente:
 O ponto de afinação da força de
amortecimento e o nível do ponto de
afinação piscarão 4 vezes e não po-
dem ser ajustados se o condutor os
tentar ajustar enquanto o veículo esti-
ver parado.
 O pictograma do ponto de afinação
de pré-carga pisca e a força de amor-
tecimento não pode ser ajustada se a
tentar ajustar enquanto o veículo esti-
ver em movimento.
Certifique-se de que a pré-carga foi confi-
gurada corretamente antes de ajustar a for-
ça de amortecimento.
Para ajustar a força de amortecimento e o
nível do ponto de afinação da força de
amortecimento
1. Rode a chave para “ON”.
2. Prima o interruptor de menu “MENU” para alterar o visor da função para a
função de ajuste da força de amorte-
cimento. 3. Utilize o interruptor de seleção para
selecionar “HARD”, “STD” ou
“SOFT”.
4. Prima o interruptor de menu “MENU”.
5. Utilize o interruptor de seleção para selecionar o nível pretendido para o
ponto de afinação da força de amorte-
cimento.

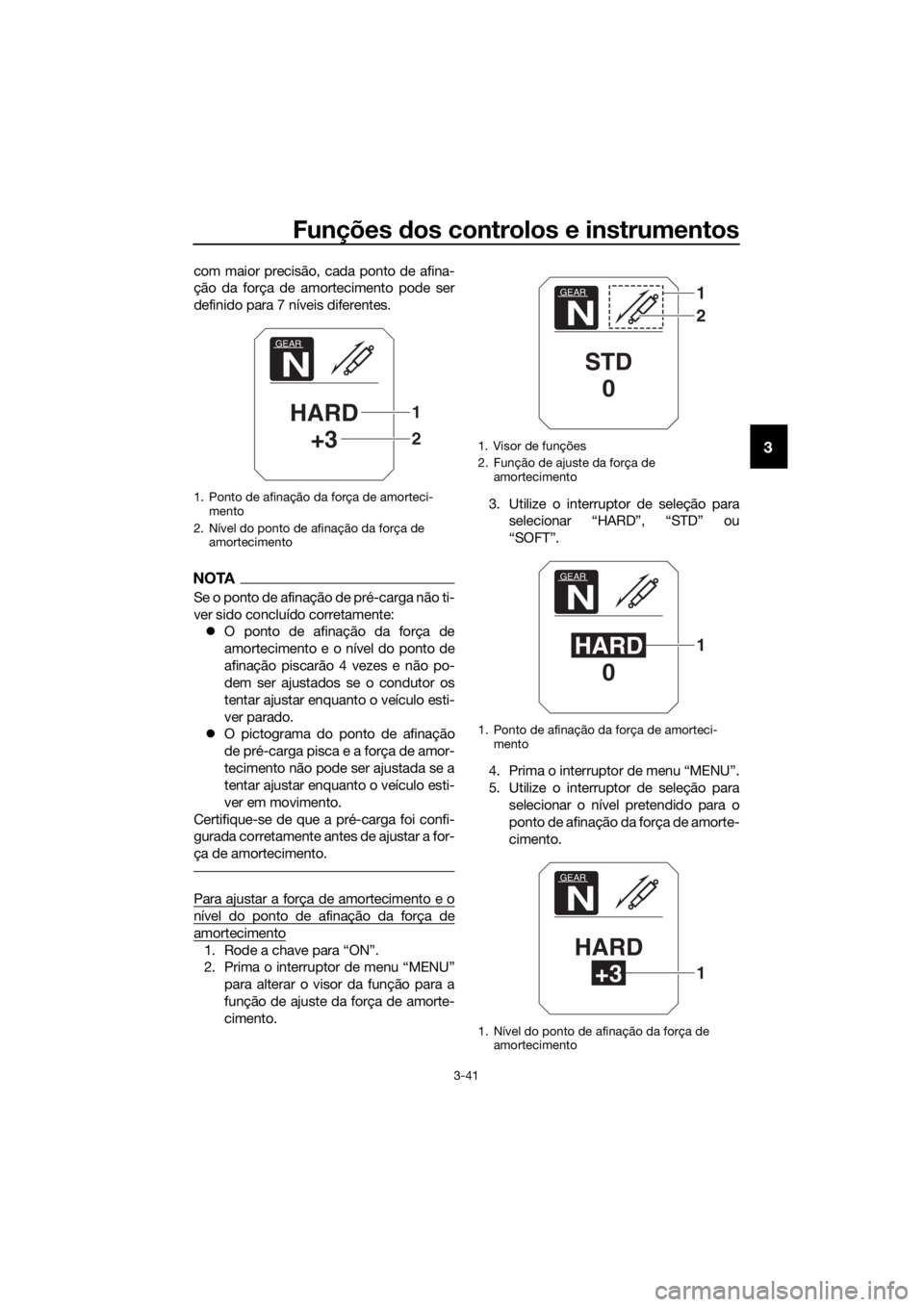

1. Ponto de afinação da força de amorteci-mento
2. Nível do ponto de afinação da força de amortecimento
GEAR
N
HARD+3
2
1
1. Visor de funções
2. Função de ajuste da força de
amortecimento
1. Ponto de afinação da força de amorteci- mento
1. Nível do ponto de afinação da força de amortecimento
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UBP9P0P0.book Page 41 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-42
3
NOTA

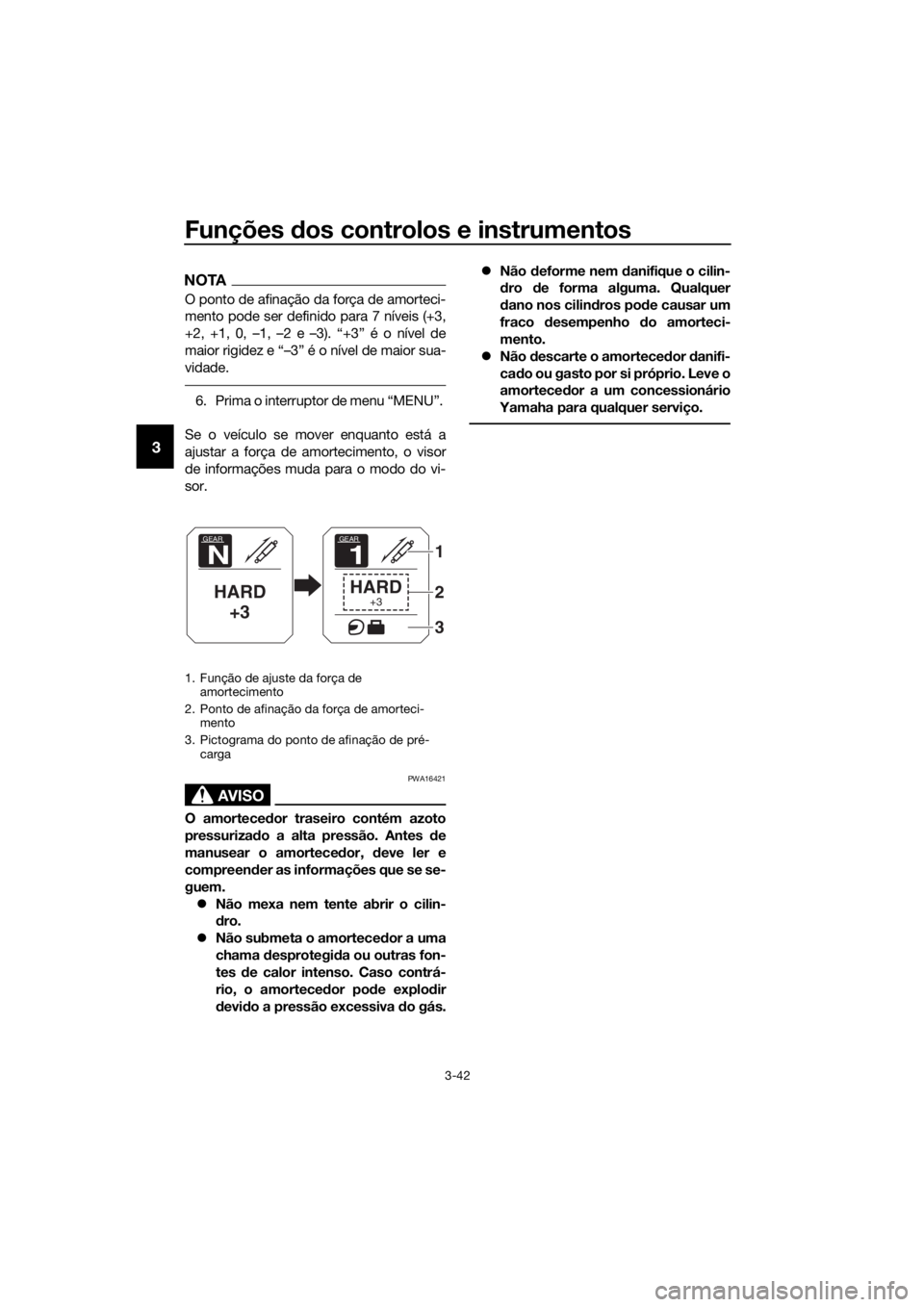

O ponto de afinação da força de amorteci-
mento pode ser definido para 7 níveis (+3,
+2, +1, 0, –1, –2 e –3). “+3” é o nível de
maior rigidez e “–3” é o nível de maior sua-
vidade.
6. Prima o interruptor de menu “MENU”.
Se o veículo se mover enquanto está a
ajustar a força de amortecimento, o visor
de informações muda para o modo do vi-
sor.
AVISO
PWA16421
O amortece dor traseiro contém azoto
pressurizad o a alta pressão. Antes de
manusear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explo dir
d evi do a pressão excessiva do gás. 
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano nos cilin dros po de causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amorteced or a um concessionário
Yamaha para qualquer serviço.
1. Função de ajuste da força de amortecimento
2. Ponto de afinação da força de amorteci- mento
3. Pictograma do ponto de afinação de pré- carga
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UBP9P0P0.book Page 42 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-43
3
PAU49704

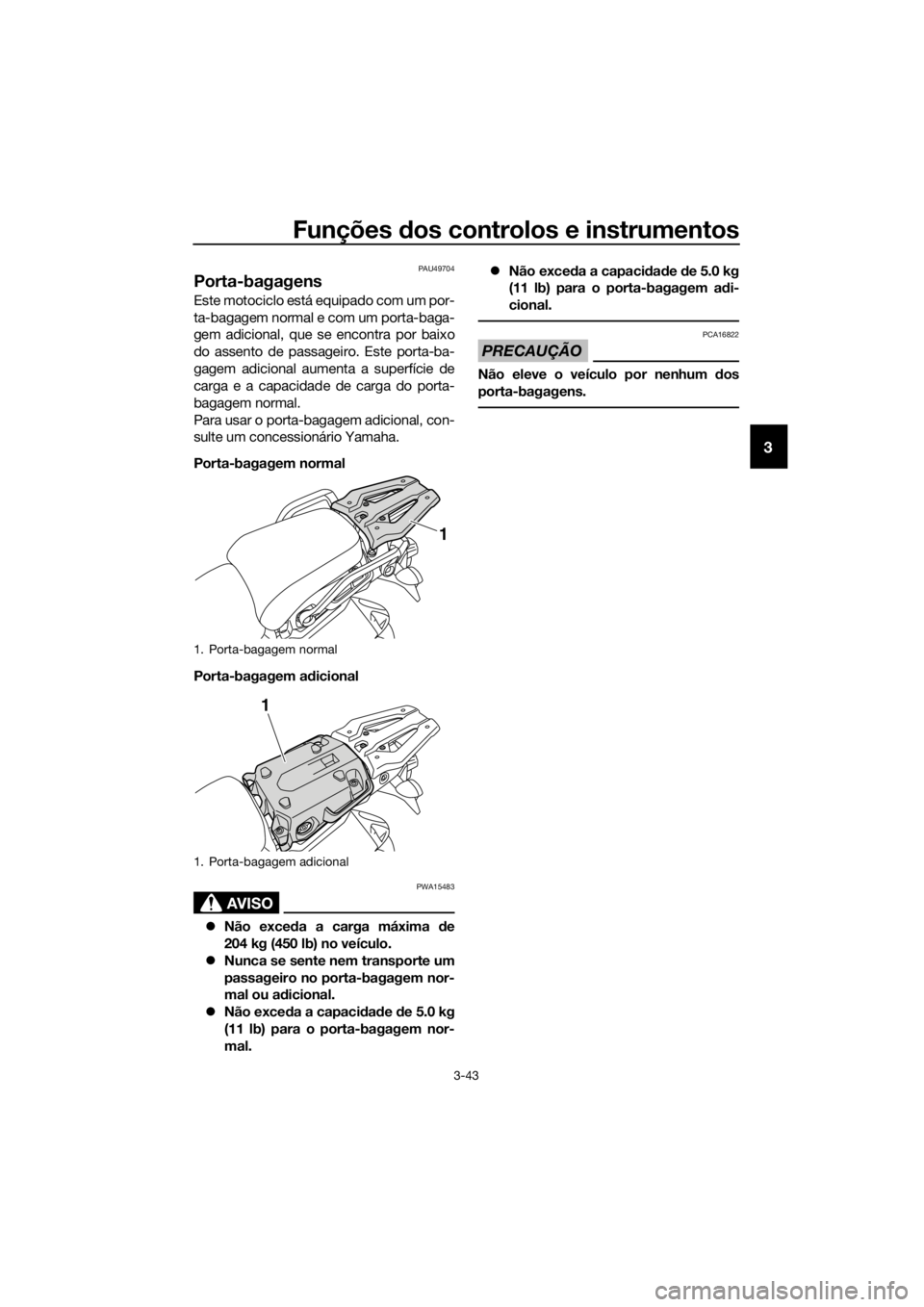

Porta-bagagens
Este motociclo está equipado com um por-
ta-bagagem normal e com um porta-baga-
gem adicional, que se encontra por baixo
do assento de passageiro. Este porta-ba-
gagem adicional aumenta a superfície de
carga e a capacidade de carga do porta-
bagagem normal.
Para usar o porta-bagagem adicional, con-
sulte um concessionário Yamaha.
Porta-bagagem normal
Porta-bagagem ad icional
AVISO
PWA15483
Não exce da a carga máxima d e
204 kg (450 lb) no veículo.
 Nunca se sente nem transporte um
passageiro no porta-bagagem nor-
mal ou a dicional.
 Não exce da a capaci dad e de 5.0 kg
(11 lb) para o porta-bagagem nor-
mal. 
Não exce da a capaci dad e de 5.0 kg
(11 lb) para o porta-bagagem a di-
cional.
PRECAUÇÃO
PCA16822
Não eleve o veículo por nenhum dos
porta-bagagens.
1. Porta-bagagem normal
1. Porta-bagagem adicional
1
1
UBP9P0P0.book Page 43 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-44
3
PAU49491

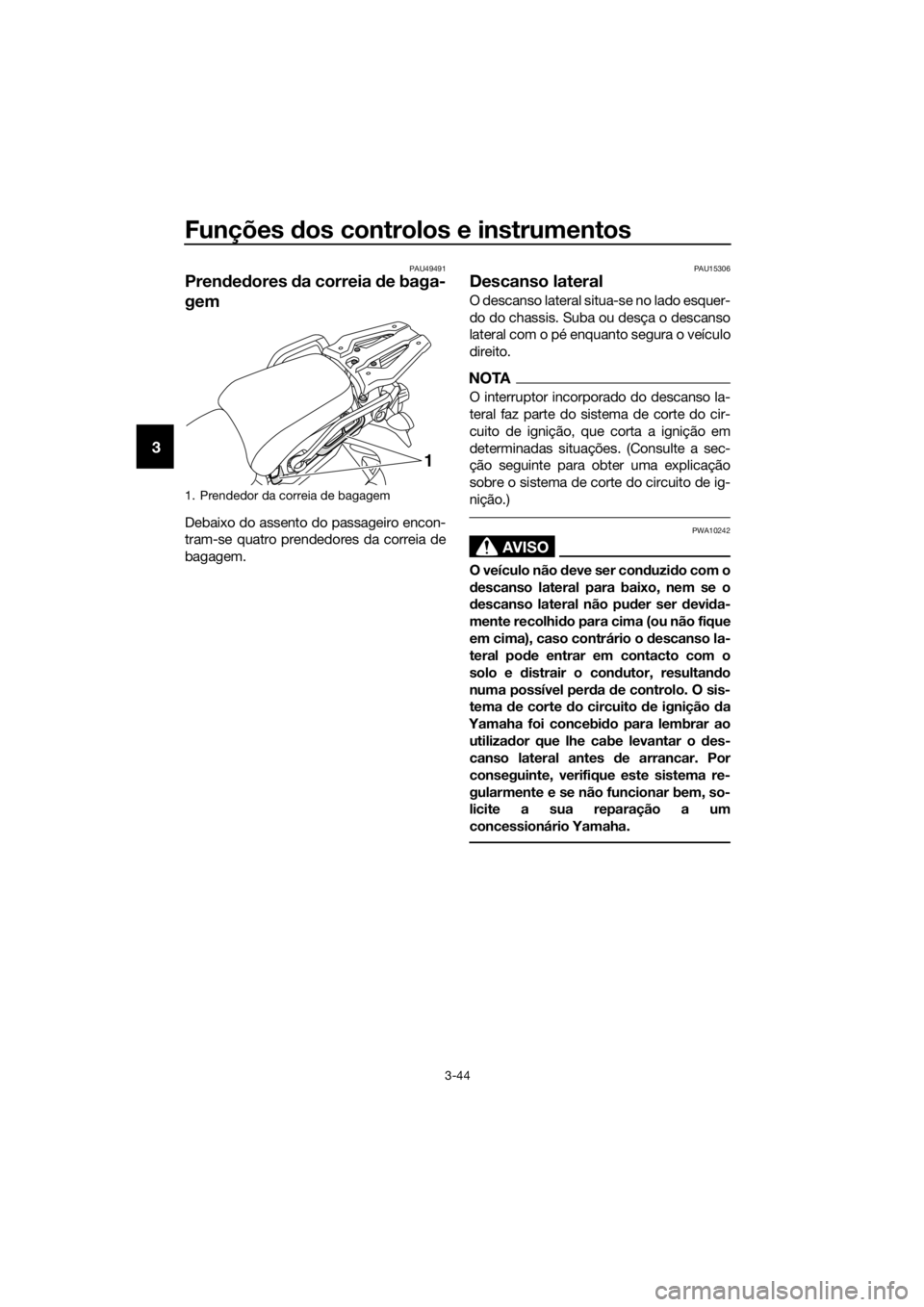

Pren ded ores da correia de baga-
gem
Debaixo do assento do passageiro encon-
tram-se quatro prendedores da correia de
bagagem.
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
1. Prendedor da correia de bagagem
1
UBP9P0P0.book Page 44 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-45
3
PAU63430
Sistema de corte d o circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
 Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
 Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
 Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
UBP9P0P0.book Page 45 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-46
3

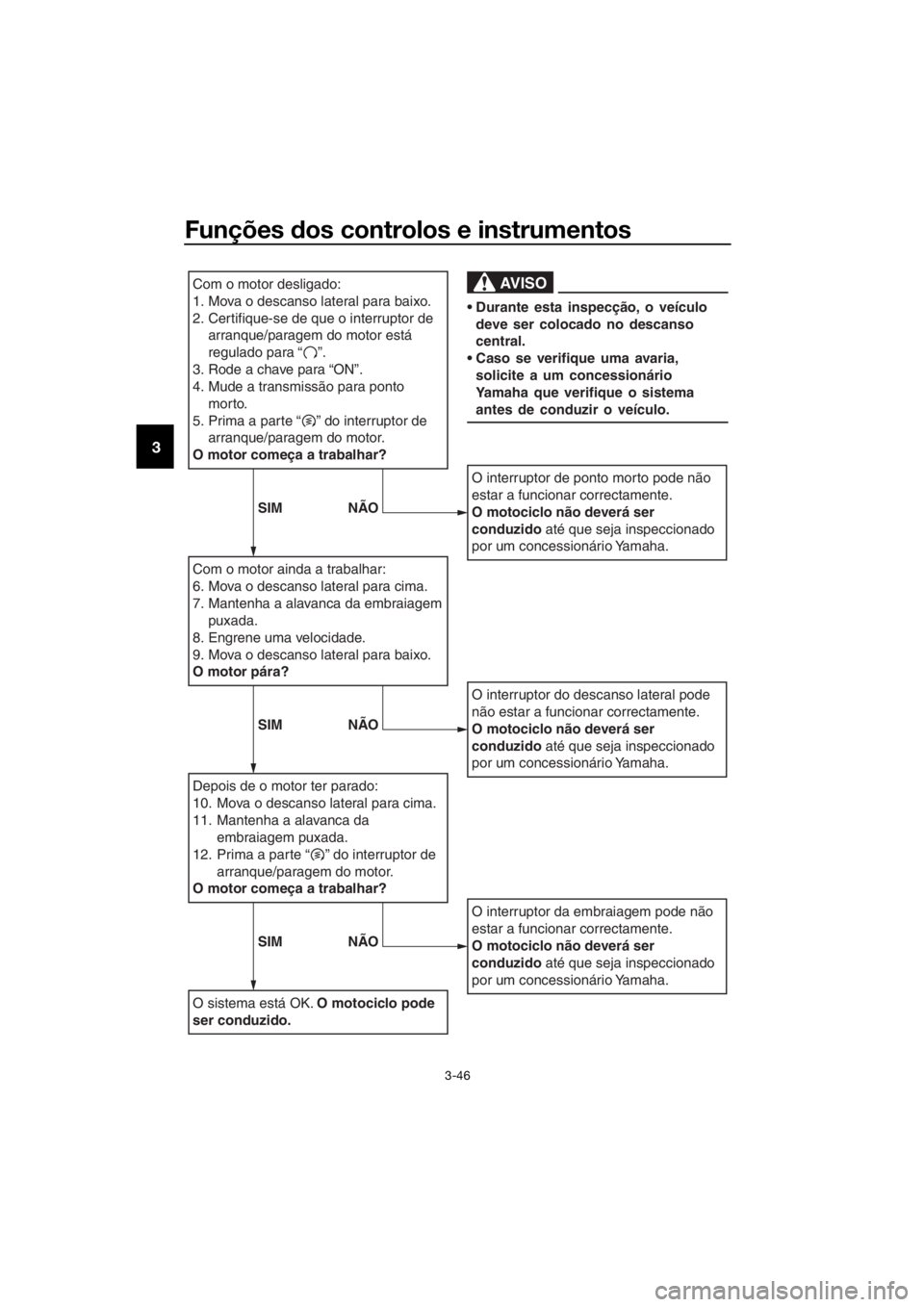

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2.
Certifique-se de que o interruptor de
arranque/paragem do motor está
regulado para “ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode
ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
AV I S O
Durante esta inspecção, o veículo deve ser colocado no descanso
central.
Caso se verifique uma avaria, solicite a um concessionário
Yamaha que verifique o sistema
antes de conduzir o veículo.
SIM NÃO
SIM NÃO
SIM NÃO
UBP9P0P0.book Page 46 Wednesday, February 8, 2017 8:41 AM
