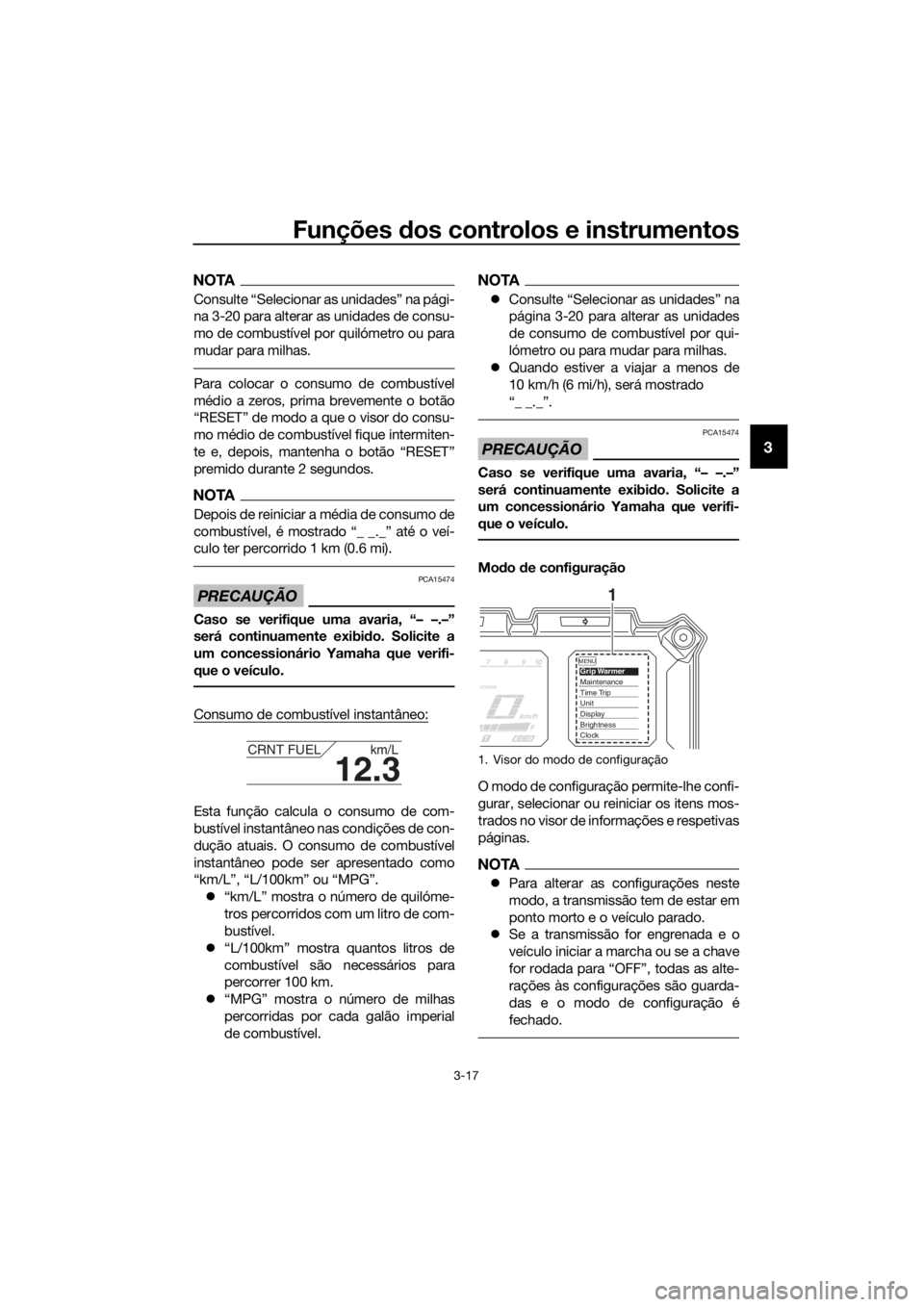

NOTA
Consulte “Selecionar as unidades” na pági-
na 3-20 para alterar as unidades de consu-
mo de combustível por quilómetro ou para
mudar para milhas.
Para colocar o consumo de combustível
médio a zeros, prima brevemente o botão
“RESET” de modo a que o visor do consu-
mo médio de combustível fique intermiten-
te e, depois, mantenha o botão “RESET”
premido durante 2 segundos.
NOTA
Depois de reiniciar a média de consumo de
combustível, é mostrado “_ _._” até o veí-
culo ter percorrido 1 km (0.6 mi).
PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibid o. Solicite a
um concessionário Yamaha que verifi-
que o veículo.
Consumo de combustível instantâneo:
Esta função calcula o consumo de com-
bustível instantâneo nas condições de con-
dução atuais. O consumo de combustível
instantâneo pode ser apresentado como
“km/L”, “L/100km” ou “MPG”.  “km/L” mostra o número de quilóme-
tros percorridos com um litro de com-
bustível.
 “L/100km” mostra quantos litros de
combustível são necessários para
percorrer 100 km.
 “MPG” mostra o número de milhas
percorridas por cada galão imperial
de combustível.
NOTA
 Consulte “Selecionar as unidades” na
página 3-20 para alterar as unidades
de consumo de combustível por qui-
lómetro ou para mudar para milhas.
 Quando estiver a viajar a menos de
10 km/h (6 mi/h), será mostrado
“_ _._”.
PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.
Mo do d e configuração
O modo de configuração permite-lhe confi-
gurar, selecionar ou reiniciar os itens mos-
trados no visor de informações e respetivas
páginas.
NOTA
 Para alterar as configurações neste
modo, a transmissão tem de estar em
ponto morto e o veículo parado.
 Se a transmissão for engrenada e o
veículo iniciar a marcha ou se a chave
for rodada para “OFF”, todas as alte-
rações às configurações são guarda-
das e o modo de configuração é
fechado.
12.3
CRNT FUEL km/L1. Visor do modo de configuração
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UBP9P0P0.book Page 17 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-18
3

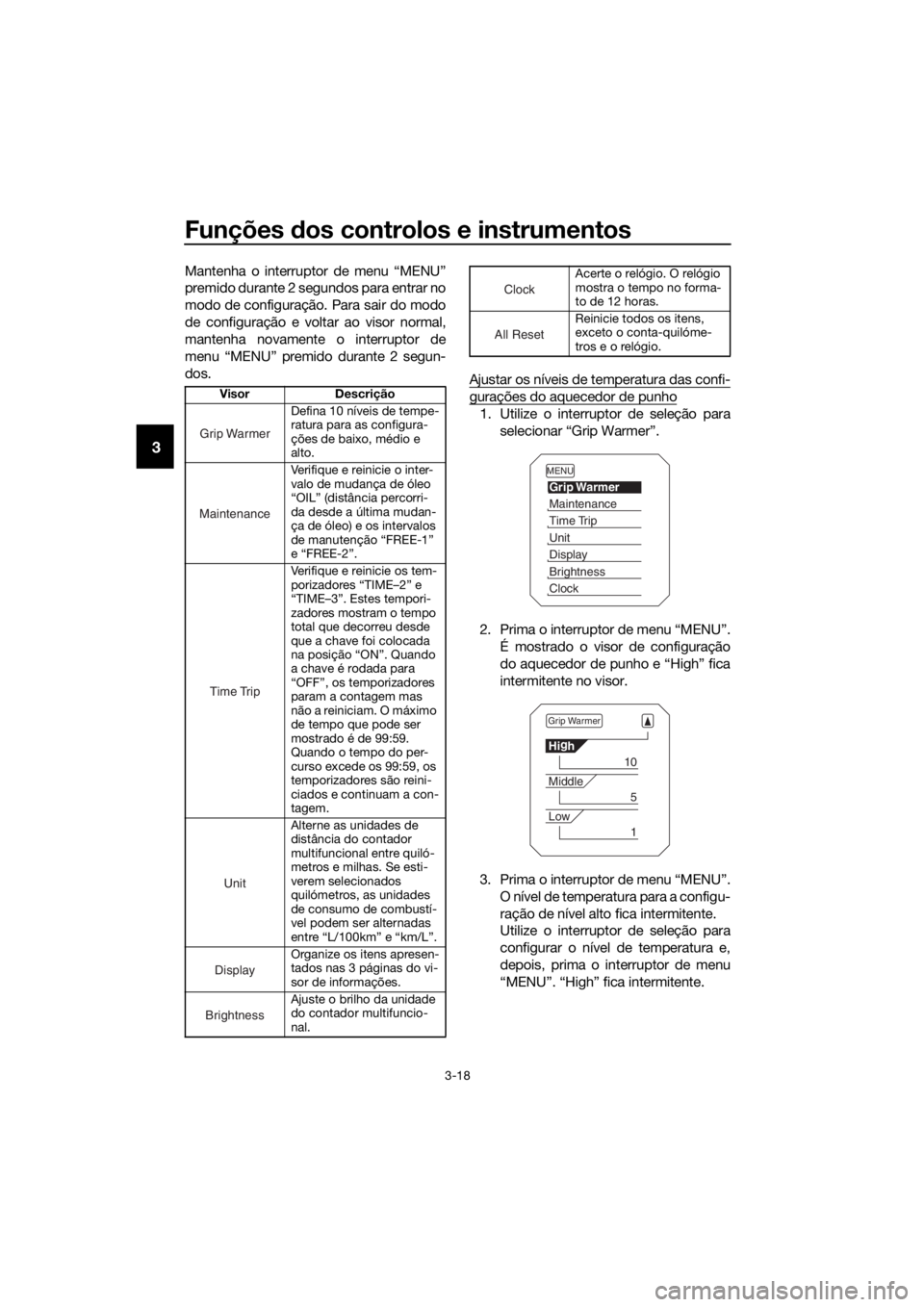

Mantenha o interruptor de menu “MENU”
premido durante 2 segundos para entrar no
modo de configuração. Para sair do modo
de configuração e voltar ao visor normal,
mantenha novamente o interruptor de
menu “MENU” premido durante 2 segun-
dos.
Ajustar os níveis de temperatura das confi-
gurações do aquecedor de punho
1. Utilize o interruptor de seleção para
selecionar “Grip Warmer”.
2. Prima o interruptor de menu “MENU”. É mostrado o visor de configuração
do aquecedor de punho e “High” fica
intermitente no visor.
3. Prima o interruptor de menu “MENU”. O nível de temperatura para a configu-
ração de nível alto fica intermitente.
Utilize o interruptor de seleção para
configurar o nível de temperatura e,
depois, prima o interruptor de menu
“MENU”. “High” fica intermitente.
Visor Descrição
Defina 10 níveis de tempe-
ratura para as configura-
ções de baixo, médio e
alto.
Verifique e reinicie o inter-
valo de mudança de óleo
“OIL” (distância percorri-
da desde a última mudan-
ça de óleo) e os intervalos
de manutenção “FREE-1”
e “FREE-2”.
Verifique e reinicie os tem-
porizadores “TIME–2” e
“TIME–3”. Estes tempori-
zadores mostram o tempo
total que decorreu desde
que a chave foi colocada
na posição “ON”. Quando
a chave é rodada para
“OFF”, os temporizadores
param a contagem mas
não a reiniciam. O máximo
de tempo que pode ser
mostrado é de 99:59.
Quando o tempo do per-
curso excede os 99:59, os
temporizadores são reini-
ciados e continuam a con-
tagem.
Alterne as unidades de
distância do contador
multifuncional entre quiló-
metros e milhas. Se esti-
verem selecionados
quilómetros, as unidades
de consumo de combustí-
vel podem ser alternadas
entre “L/100km” e “km/L”.
Organize os itens apresen-
tados nas 3 páginas do vi-
sor de informações.
Ajuste o brilho da unidade
do contador multifuncio-
nal.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Acerte o relógio. O relógio
mostra o tempo no forma-
to de 12 horas.
Reinicie todos os itens,
exceto o conta-quilóme-
tros e o relógio.
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9P0P0.book Page 18 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-19

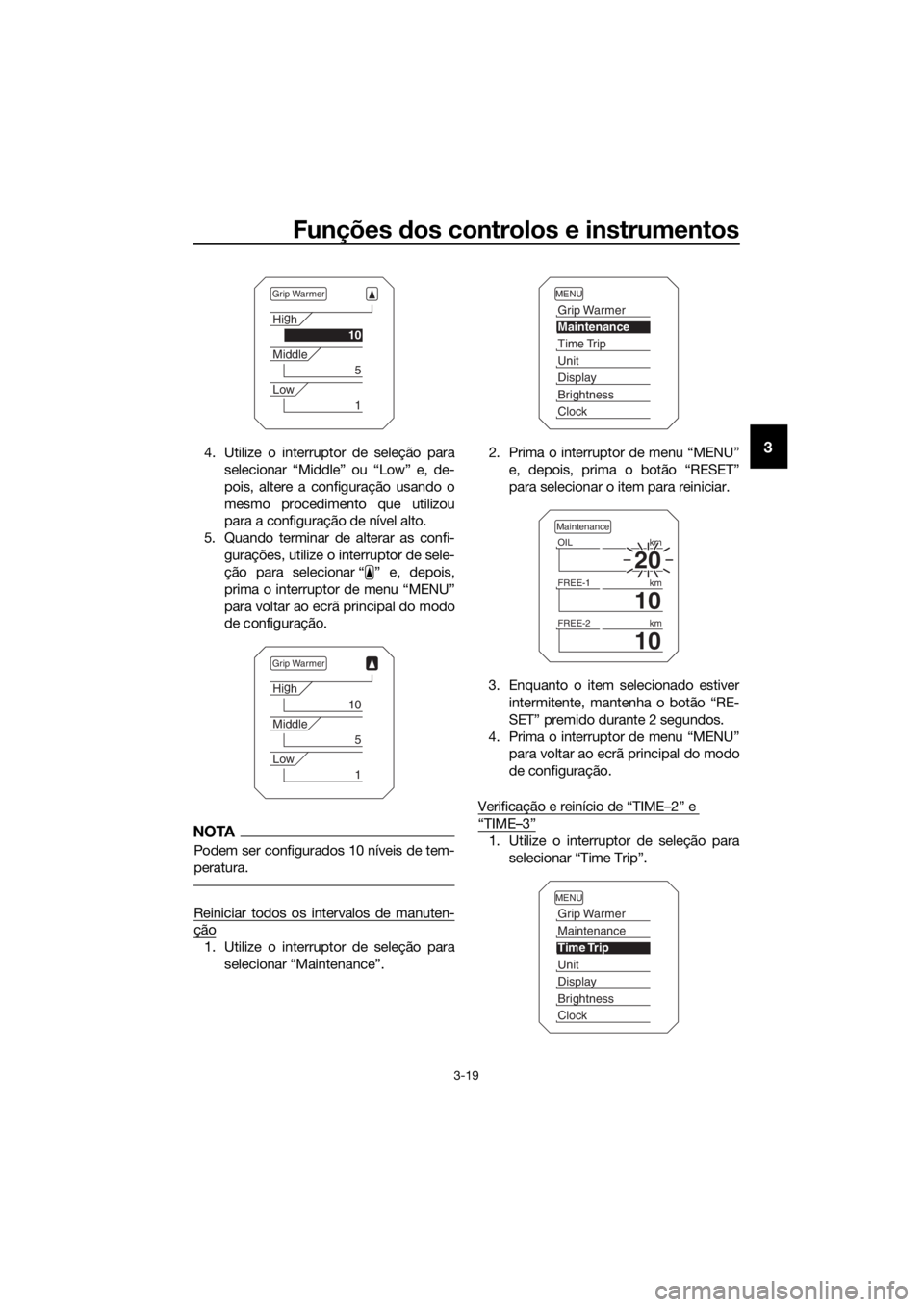

34. Utilize o interruptor de seleção para
selecionar “Middle” ou “Low” e, de-
pois, altere a configuração usando o
mesmo procedimento que utilizou
para a configuração de nível alto.
5. Quando terminar de alterar as confi- gurações, utilize o interruptor de sele-
ção para selecionar “ ” e, depois,
prima o interruptor de menu “MENU”
para voltar ao ecrã principal do modo
de configuração.
NOTA
Podem ser configurados 10 níveis de tem-
peratura.
Reiniciar todos os intervalos de manuten-
ção
1. Utilize o interruptor de seleção paraselecionar “Maintenance”. 2. Prima o interruptor de menu “MENU”
e, depois, prima o botão “RESET”
para selecionar o it em para reiniciar.
3. Enquanto o item selecionado estiver intermitente, mantenha o botão “RE-
SET” premido durante 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.
Verificação e reinício de “TIME–2” e
“TIME–3”
1. Utilize o interruptor de seleção para selecionar “Time Trip”.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9P0P0.book Page 19 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-20
3

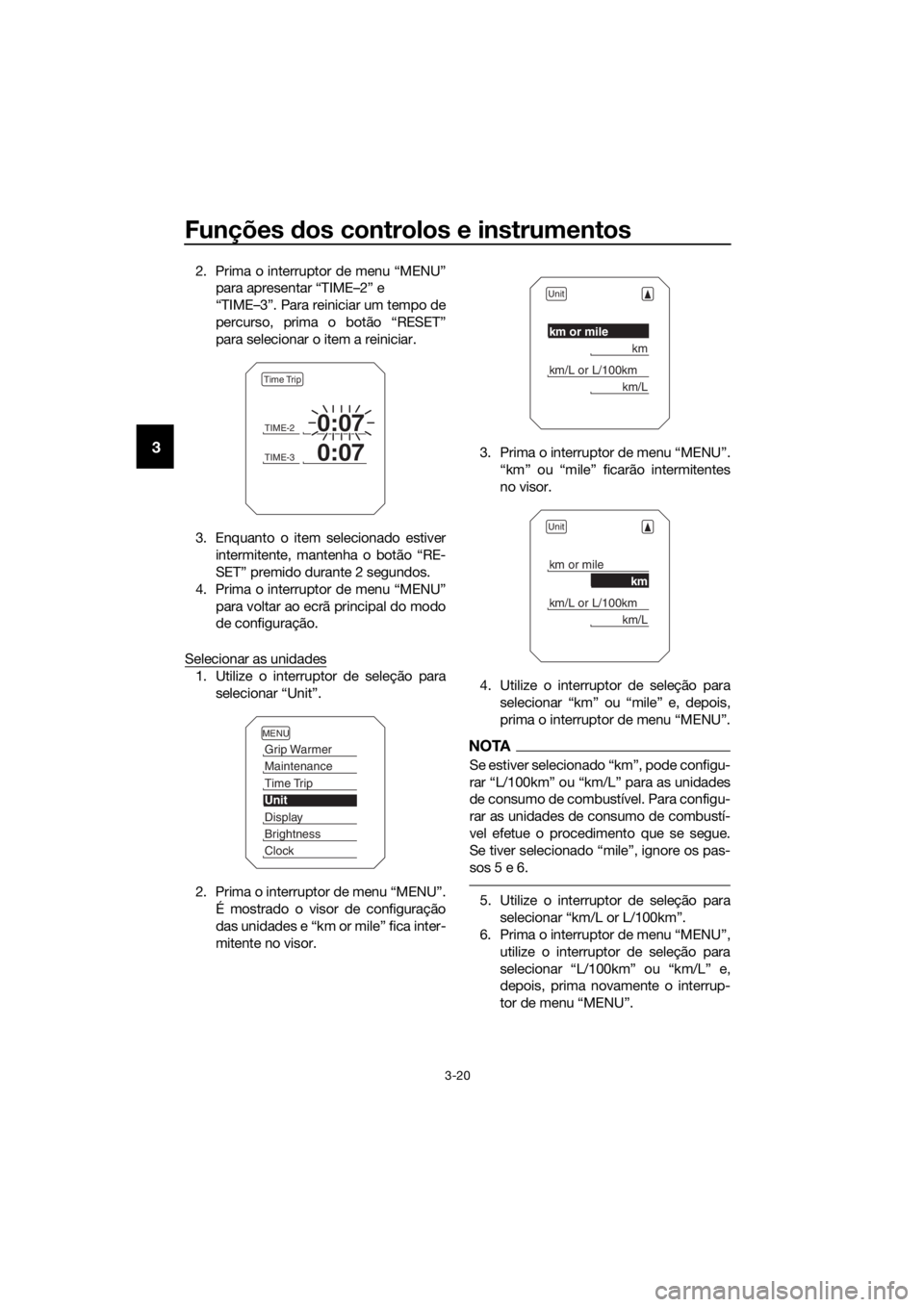

2. Prima o interruptor de menu “MENU”
para apresentar “TIME–2” e
“TIME–3”. Para reiniciar um tempo de
percurso, prima o botão “RESET”
para selecionar o item a reiniciar.
3. Enquanto o item selecionado estiver intermitente, mantenha o botão “RE-
SET” premido durante 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.
Selecionar as unidades
1. Utilize o interruptor de seleção para selecionar “Unit”.
2. Prima o interruptor de menu “MENU”. É mostrado o visor de configuração
das unidades e “km or mile” fica inter-
mitente no visor. 3. Prima o interruptor de menu “MENU”.
“km” ou “mile” ficarão intermitentes
no visor.
4. Utilize o interruptor de seleção para selecionar “km” ou “mile” e, depois,
prima o interruptor de menu “MENU”.
NOTA
Se estiver selecionado “km”, pode configu-
rar “L/100km” ou “km/L” para as unidades
de consumo de combustível. Para configu-
rar as unidades de consumo de combustí-
vel efetue o procedimento que se segue.
Se tiver selecionado “mile”, ignore os pas-
sos 5 e 6.
5. Utilize o interruptor de seleção para
selecionar “km/L or L/100km”.
6. Prima o interruptor de menu “MENU”,
utilize o interruptor de seleção para
selecionar “L/100km” ou “km/L” e,
depois, prima novamente o interrup-
tor de menu “MENU”.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9P0P0.book Page 20 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-21
3

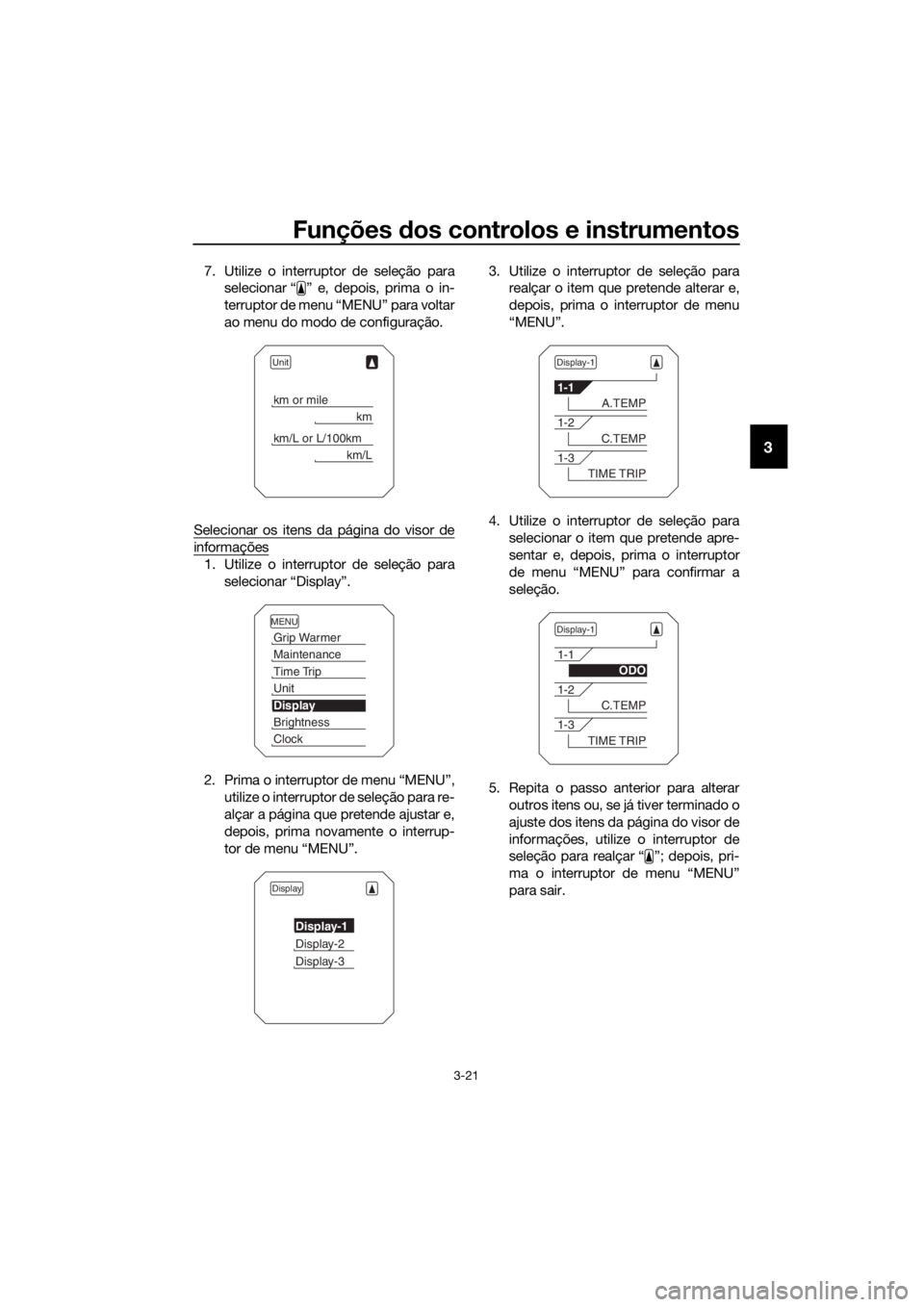

7. Utilize o interruptor de seleção para
selecionar “ ” e, depois, prima o in-
terruptor de menu “MENU” para voltar
ao menu do modo de configuração.
Selecionar os itens da página do visor de
informações
1. Utilize o interruptor de seleção para selecionar “Display”.
2. Prima o interruptor de menu “MENU”, utilize o interruptor de seleção para re-
alçar a página que pretende ajustar e,
depois, prima novamente o interrup-
tor de menu “MENU”. 3. Utilize o interruptor de seleção para
realçar o item que pretende alterar e,
depois, prima o interruptor de menu
“MENU”.
4. Utilize o interruptor de seleção para selecionar o item que pretende apre-
sentar e, depois, prima o interruptor
de menu “MENU” para confirmar a
seleção.
5. Repita o passo anterior para alterar outros itens ou, se já tiver terminado o
ajuste dos itens da página do visor de
informações, utilize o interruptor de
seleção para realçar “ ”; depois, pri-
ma o interruptor de menu “MENU”
para sair.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP9P0P0.book Page 21 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-22
36. Utilize o interruptor de seleção para
realçar “ ” e, depois, prima o inter-
ruptor de menu “MENU” para voltar
ao ecrã principal do modo de configu-
ração.

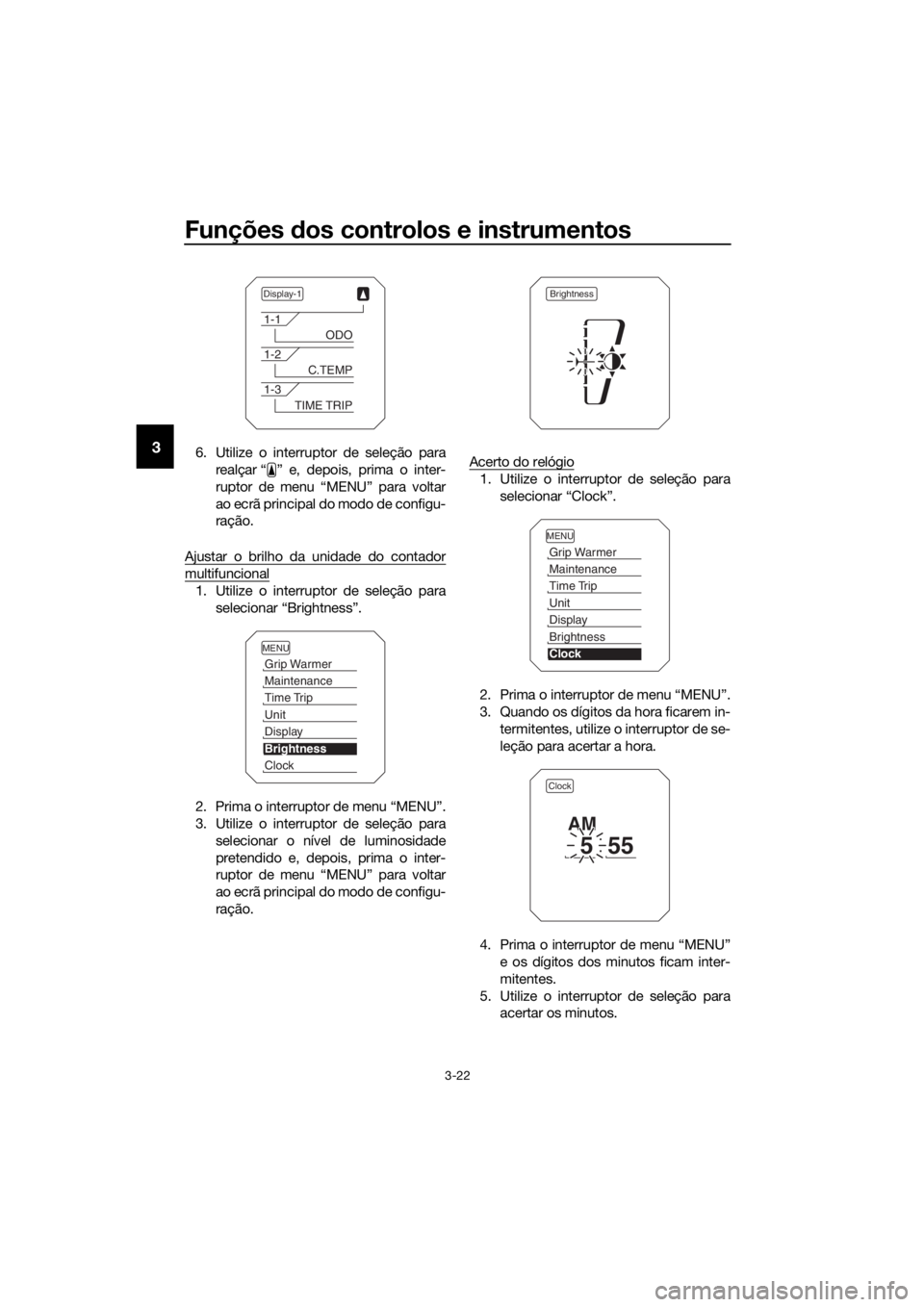

Ajustar o brilho da unidade do contador
multifuncional
1. Utilize o interruptor de seleção para selecionar “Brightness”.
2. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de seleção para selecionar o nível de luminosidade
pretendido e, depois, prima o inter-
ruptor de menu “MENU” para voltar
ao ecrã principal do modo de configu-
ração. Acerto do relógio
1. Utilize o interruptor de seleção para
selecionar “Clock”.
2. Prima o interruptor de menu “MENU”.
3. Quando os dígitos da hora ficarem in- termitentes, utilize o interruptor de se-
leção para acertar a hora.
4. Prima o interruptor de menu “MENU” e os dígitos dos minutos ficam inter-
mitentes.
5. Utilize o interruptor de seleção para acertar os minutos.
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
AM
UBP9P0P0.book Page 22 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-23
3

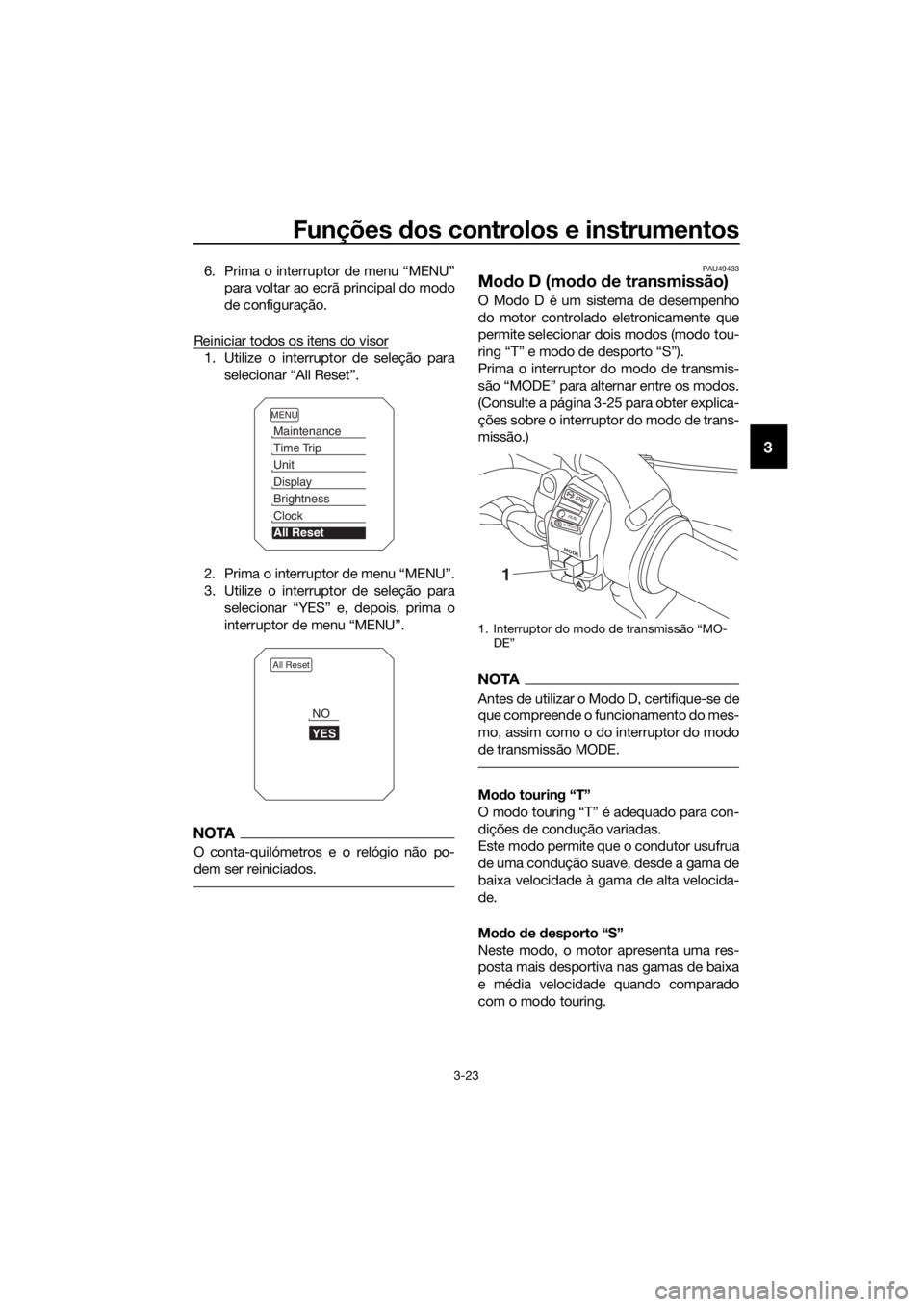

6. Prima o interruptor de menu “MENU”
para voltar ao ecrã principal do modo
de configuração.
Reiniciar todos os itens do visor
1. Utilize o interruptor de seleção para selecionar “All Reset”.
2. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de seleção para selecionar “YES” e, depois, prima o
interruptor de menu “MENU”.
NOTA
O conta-quilómetros e o relógio não po-
dem ser reiniciados.
PAU49433
Mod o D (mo do de transmissão)
O Modo D é um sistema de desempenho
do motor controlado eletronicamente que
permite selecionar dois modos (modo tou-
ring “T” e modo de desporto “S”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-25 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)
NOTA
Antes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
Mo do touring “T”
O modo touring “T” é adequado para con-
dições de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave, desde a gama de
baixa velocidade à gama de alta velocida-
de.
Mo do d e desporto “S”
Neste modo, o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade quando comparado
com o modo touring.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Interruptor do modo de transmissão “MO- DE”
MODE
STOP
RUNSTAR T
1
UBP9P0P0.book Page 23 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-24
3
PAU1234M
Interruptores do guia dor
Esquer da
Direita
PAU54201Interruptor de farol alto/baixo/
ultrapassagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios. Para acionar momentaneamente os máxi-
mos, prima a parte de ultrapassagem
“PASS” do interruptor enquanto os faróis
dianteiros estão em médios.
PAU12461Interruptor d
o sinal de mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU54212Interruptor d e paragem/an damento/
arranque“//”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 5-2 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU12735Interruptor d e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.

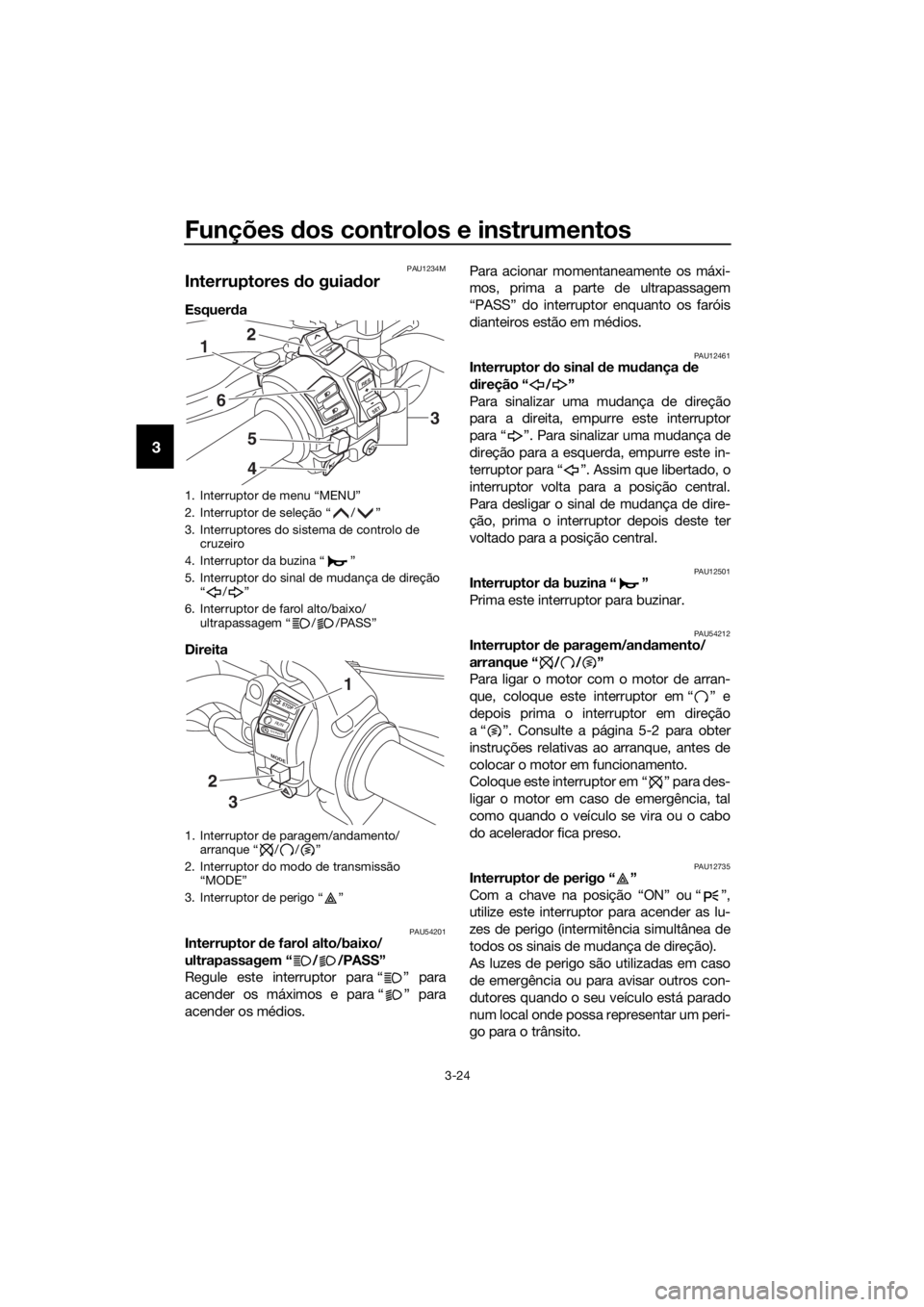

1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
3. Interruptores do sistema de controlo de cruzeiro
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “/”
6. Interruptor de farol alto/baixo/ ultrapassagem “ / /PASS”
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor do modo de transmissão “MODE”
3. Interruptor de perigo “ ”
RES
SETPA S S
1
6
5
4
2
3
MODE
STOP
RUNSTART
3
2
1
UBP9P0P0.book Page 24 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-25
3
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo d urante
um longo perío do de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU12781Interruptores do sistema de controlo d e
cruzeiro
Consulte uma explicação do sistema de
controlo de cruzeiro na página 3-7.
PAU54231Interruptor d e menu “MENU”
Este interruptor é utilizado para executar
seleções no visor de funções e no visor de
modo de configuração do módulo do con-
tador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-10 para obter informações
detalhadas.
PAU54221Interruptor d e seleção “ / ”
Este interruptor é utilizado para executar
seleções no visor de funções e no visor de
modo de configuração do módulo do con-
tador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-10 para obter informações
detalhadas.
PAU54691Interruptor d o modo de transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.
Utilizando este interruptor altera o modo de
transmissão para o modo de turismo “T” ou
para o modo desportivo “S”.
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão. O modo selecionado é mostrado no visor
do modo de transmissão. (Consulte a pági-
na 3-12.)
O modo de transmissão não pode ser alte-
rado enquanto o sistema de controlo de
cruzeiro estiver a funcionar.
UBP9P0P0.book Page 25 Wednesday, February 8, 2017 8:41 AM

Funções dos controlos e instrumentos
3-26
3
PAU12832
Alavanca da embraiagem
A alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um disco ajustador da posição da
mesma. Para ajustar a distância entre a ala-
vanca da embraiagem e o punho do guia-
dor, rode o disco ajustador enquanto
segura a alavanca afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
alinhado com a marca de seta existente na
alavanca da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-45.)
PAU12872
Pe dal de mu dança de veloci da-
d es
O pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.

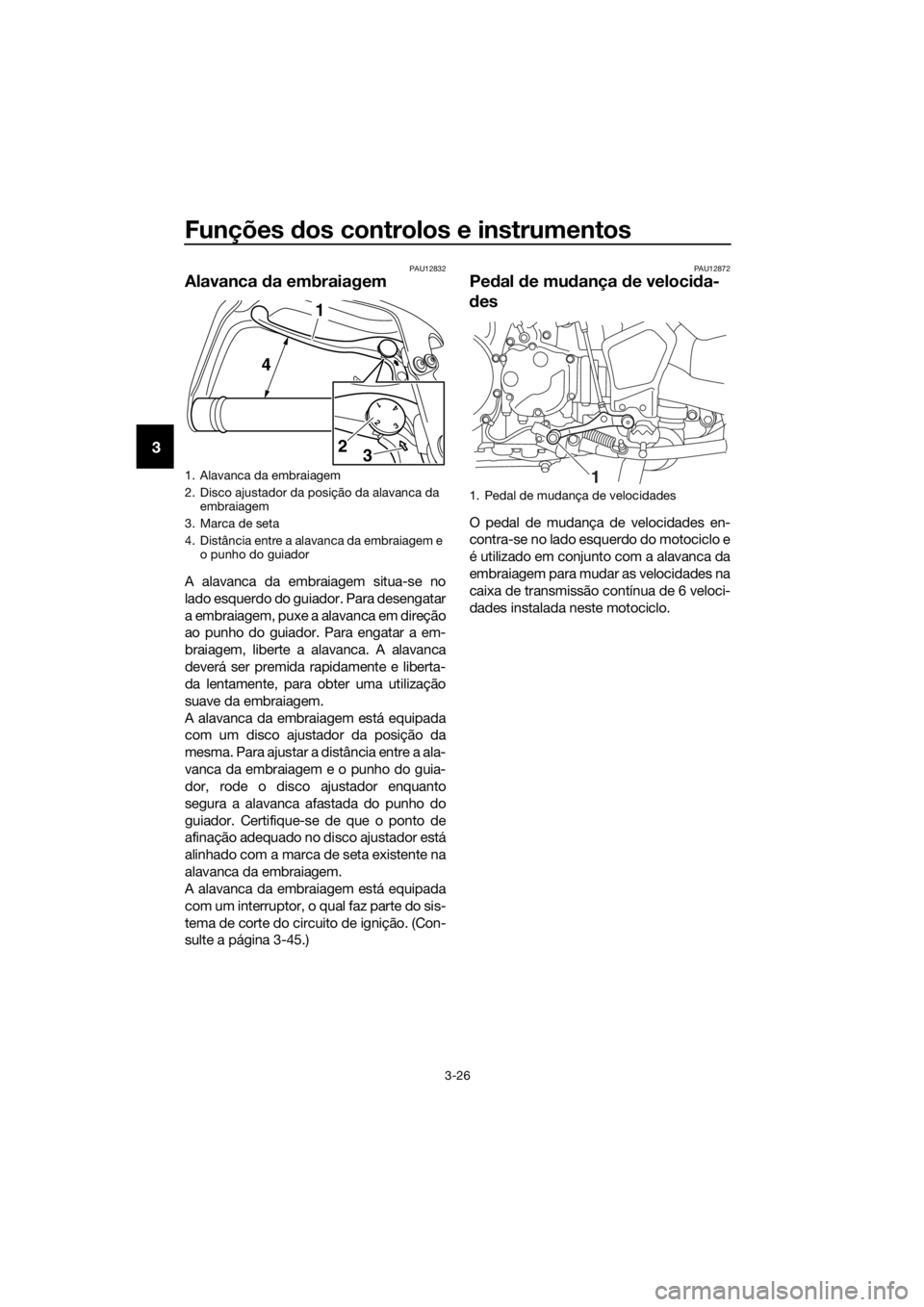

1. Alavanca da embraiagem
2. Disco ajustador da posição da alavanca da
embraiagem
3. Marca de seta
4. Distância entre a alavanca da embraiagem e o punho do guiador
1
23
4
1
4
32
1. Pedal de mudança de velocidades
1
UBP9P0P0.book Page 26 Wednesday, February 8, 2017 8:41 AM
