Instrument och kontrollfunktioner
3-38
3
4. Tryck på menyknappen.
5. Använd väljarknappen för att väljaönskad nivå för inställningen för fjäd-
ringens dämpning.
TIPS
Inställningen för fjädringens dämpning kan
ställas in på 7 nivåer (+3, +2, +1, 0, –1, –2
och –3). “+3” är den hårdaste nivån “–3” är
den mjukaste nivån.
6. Tryck på menyknappen.
Om fordonet rör sig när du justerar fjädring-
ens dämpning kommer informationsdis-
playen att växla till visningsläget.
VARNING
MWA16421
Stöt dämparen innehåller kväv gas un der
mycket hö gt tryck. Läs och förstå följan-
d e information innan d u hanterar stöt-
d ämparen.
 Under in ga omstän dig heter får cy-
lin dern öppnas eller byggas om.
 Låt inte stöt dämparen komma i när-
heten av öppna lå gor eller an dra
värmekällor. Det kan göra att enhe-
ten explo derar på grun d av för hö gt
tryck.
 Deformera eller ska da inte cylin-
d ern på nå got sätt. Cylin derska dor
le der till sämre d ämpningsförmå ga.
 Kasta inte en ska dad eller utsliten
stöt dämpare själv. Lämna in stöt-
d ämparen hos en Yamaha-återför-
säljare.
1. Inställningsnivå för fjädringens dämpning
1. Justeringsfunktion för fjädringens dämpning
2. Inställning för fjädringens dämpning
3. Ikon för förspänningsinställning
GEAR
N
HARD
+31
GEAR
N
HARD +3
GEAR
1
HARD+3
1
2
3
UBP9M1M0.book Page 38 Friday, September 7, 2018 3:44 PM

Instrument och kontrollfunktioner
3-39
3
MAU49705

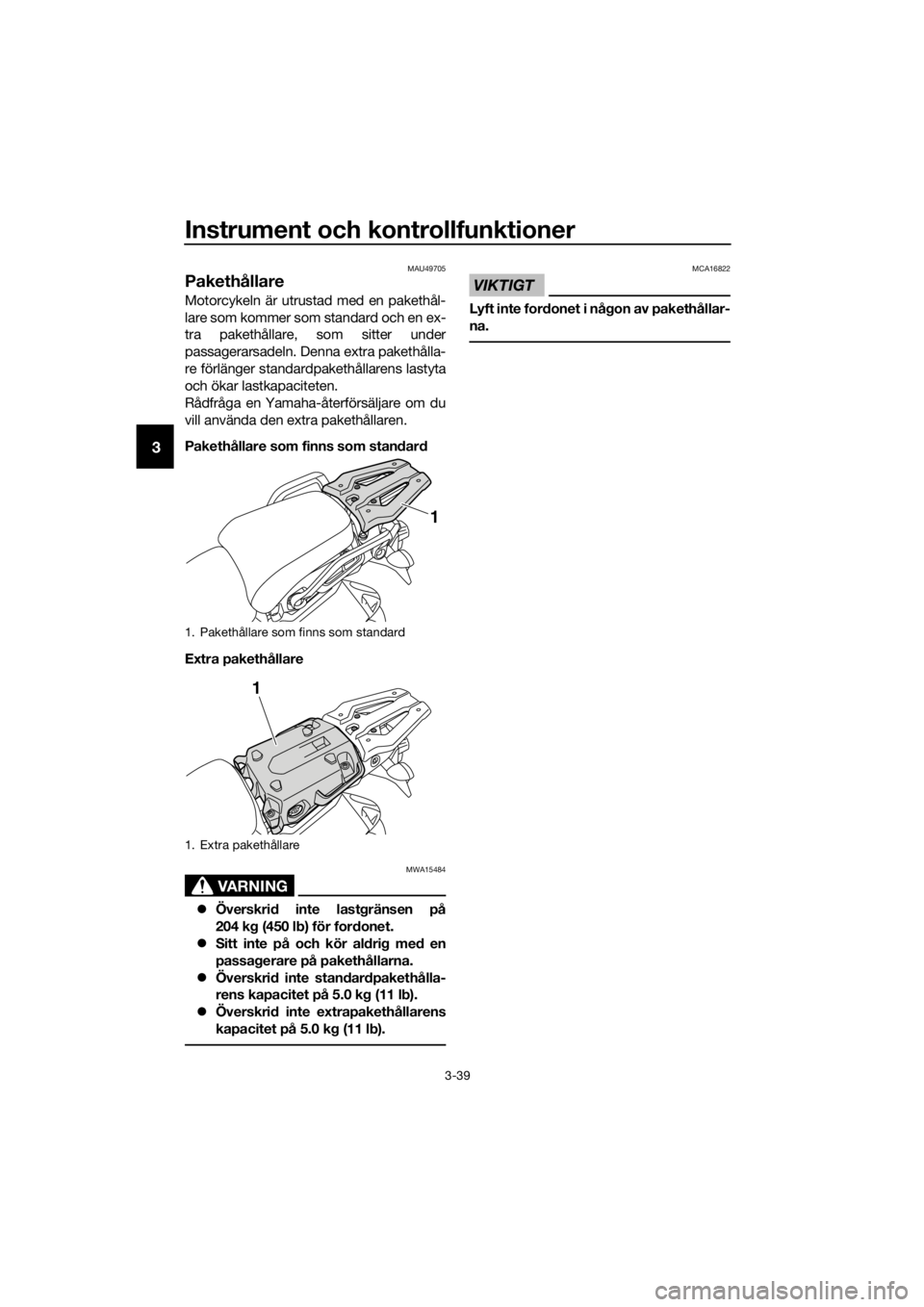

Pakethållare
Motorcykeln är utrustad med en pakethål-
lare som kommer som standard och en ex-
tra pakethållare, som sitter under
passagerarsadeln. Denna extra pakethålla-
re förlänger standardpakethållarens lastyta
och ökar lastkapaciteten.
Rådfråga en Yamaha-återförsäljare om du
vill använda den extra pakethållaren.
Pakethållare som finns som standar d
Extra pakethållare
VARNING
MWA15484
 Överskri d inte lastg ränsen på
204 k g (450 l b) för for donet.
 Sitt inte på och kör al dri g me d en
passa gerare på pakethållarna.
 Överskri d inte stan dar dpakethålla-
rens kapacitet på 5.0 k g (11 l b).
 Överskri d inte extrapakethållarens
kapacitet på 5.0 k g (11 l b).
VIKTIGT
MCA16822
Lyft inte for donet i nå gon av pakethållar-
na.
1. Pakethållare som finns som standard
1. Extra pakethållare
1
1
UBP9M1M0.book Page 39 Friday, September 7, 2018 3:44 PM

Instrument och kontrollfunktioner
3-40
3
MAU84680

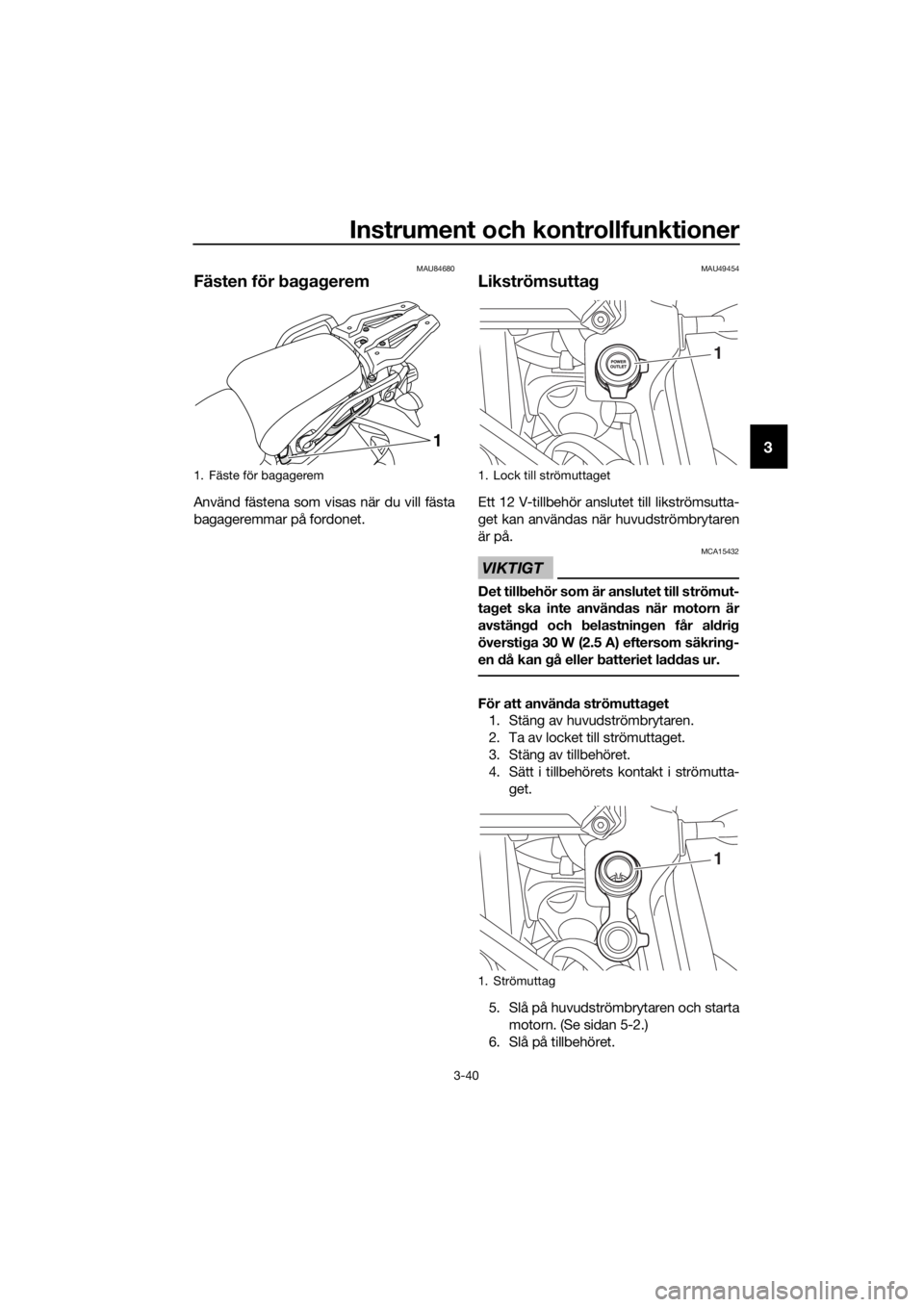

Fästen för bag ag erem
Använd fästena som visas när du vill fästa
bagageremmar på fordonet.
MAU49454
Likströmsutta g
Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.
VIKTIGT
MCA15432
Det till behör som är anslutet till strömut-
ta get ska inte använ das när motorn är
avstän gd och belastnin gen får al dri g
översti ga 30 W (2.5 A) eftersom säkrin g-
en då kan g å eller b atteriet la ddas ur.
För att använ da strömutta get
1. Stäng av huvudströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta-
get.
5. Slå på huvudströmbrytaren och starta motorn. (Se sidan 5-2.)
6. Slå på tillbehöret.
1. Fäste för bagagerem
1
1. Lock till strömuttaget
1. Strömuttag
1
1
UBP9M1M0.book Page 40 Friday, September 7, 2018 3:44 PM

Instrument och kontrollfunktioner
3-41
3
VARNING
MWA14361
För att förhindra elstötar och kortslut-
nin g ska d u se till att locket sitter på
strömutta get när d et inte använ ds.
MAU15306
Si dostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om si dostöd et inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt me d marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gnin gssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om d et inte fun gerar på rätt
sätt.
UBP9M1M0.book Page 41 Friday, September 7, 2018 3:44 PM

Instrument och kontrollfunktioner
3-42
3
MAU63431
Avstängning ssystem för tänd -
krets
Systemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbund et systemet med pro-
ceduren nedan.
TIPS
 Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-22 för informa-
tion om strömställarens användning.
UBP9M1M0.book Page 42 Friday, September 7, 2018 3:44 PM

Instrument och kontrollfunktioner
3-43
3
Med motorn avstängd:
1. Placera fordonet på mittstödet.
2. Fäll ner sidostödet.
3. Ställ in motorns stoppknapp på körläge.
4. Vrid huvudströmbrytaren till påslaget läge.
5. Lägg växeln i neutralläge.
6. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
7. Fäll upp sidostödet.
8. Dra i kopplingshandtaget.
9. Lägg in en växel.
10. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
11. Fäll upp sidostödet.
12. Dra i kopplingshandtaget.
13. Tryck på startknappen.
Startar motorn?
Systemet är ok.
Du kan köra med motorcykeln.
Neutrallägeskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
Kontakten i sidostödet kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
Kopplingskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
VARNING
Se till att fordonet inspekteras innan
du kör det om ett fel upptäcks.
JA NEJ
JANEJ
JANEJ
UBP9M1M0.book Page 43 Friday, September 7, 2018 3:44 PM

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63441
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller e gen domsska dor ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om d u stöter på nå gra pro blem. Låt en
Yamaha-återförsäljare se över ford onet om ett problem inte kan åt gär das med pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och
överfallsslangen för tilltäppning, sprickor eller skador
och kontrollera slanganslutningarna. 3-29,
3-30
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-10
Olja i slutväxel • Kontrollera om det läcker någon olja. 6-14
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-15
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-22,
6-23
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-22,
6-23
Kopplin g • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om hydraulsystemet läcker. 6-21
UBP9M1M0.book Page 1 Friday, September 7, 2018 3:44 PM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-17,
6-25
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-18,
6-20
Bromspe dal och växel-
pe dal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Broms- och kopplin gs-
hand tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-26
Mittstö d, si dostö d • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-26
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-41
ARTIKEL
KONTROLLERSIDAN
UBP9M1M0.book Page 2 Friday, September 7, 2018 3:44 PM

Hantering och vikti ga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med regla gen kan
d u förlora kontrollen över for donet vilket
kan led a till en olycka eller personska-
d or.
MAU73451
TIPS
Den här modellen är utrustad med:
 en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. Stäng av huvudströmbrytaren en
gång innan du försöker starta om mo-
torn. Om du inte gör det kommer mo-
torn inte att starta även om motorn går
runt när startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall behöver du bara
trycka in startknappen när du vill star-
ta motorn igen.
UBP9M1M0.book Page 1 Friday, September 7, 2018 3:44 PM

Hantering och vikti ga punkter vi d körnin g
5-2
5
MAU58242
Start av motorn
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-42.
1. Vrid tändningsnyckeln till läge “ON”
och se till att motorns start/stopp-
knapp står på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna. Varningslampa för oljenivå
 Varningslampa för motorpro-
blem
 Antispinnsystemets indikerings-
lampa
 Indikeringslampor för farthållare
 Fjädringssystemets varnings-
lampa
 Indikeringslampa för startspärr-
system
VIKTIGT
MCA11834
Om in dikerin gslampan inte tän ds när
tän dning snyckeln vri ds till lä ge “ON”, el-
ler fortsätter att lysa efter det att motorn
startat, se si dan 3-3 för motsvaran de
kontroll av kretsarna till varnin gslampan
och ind ikeringslampan.
ABS-varningslampan ska tändas när
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).
VIKTIGT
MCA17682
Om ABS-varnin gslampan inte tän ds och
slocknar så som beskrivs ovan, se si dan
3-3 an gåen de kontroll av varnin gslam-
pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att trycka på “ ”-sidan på motorns
start/stoppknapp.
Om motorn inte startar direkt, släpp
start/stoppknappen och vänta några
sekunder innan du försöker igen. Varje
startförsök bör göras så kort som möj-
ligt för att inte belasta batteriet för
mycket. Låt inte startmotorn arbeta
mer än 10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så läng e som
möjli gt b ör du und vika krafti ga accelera-
tioner så län ge som motorn är kall!
UBP9M1M0.book Page 2 Friday, September 7, 2018 3:44 PM
