YAMAHA XT1200ZE 2019 Instructieboekje (in Dutch)

Specificaties
8-1
8
Afmetingen:
Totale lengte:
2250 mm (88.6 in)
Totale breedte:
980 mm (38.6 in)
Totale hoogte: 1410/1470 mm (55.5/57.9 in)
Zadelhoogte: 845/870 mm (33.3/34.3 in)
Wielbasis:
1540 mm (60.6 in)
Grondspeling: 190 mm (7.48 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)
Gewicht:
Rijklaar gewicht:
266 kg (586 lb)
Motor:
Verbrandingscyclus:4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling: In lijn
Aantal cilinders:
2-cilinder
Slagvolume: 1199 cm3
Boring × slag:
98.0 × 79.5 mm (3.86 × 3.13 in)
Startsysteem:
Elektrische startmotor
Motorolie:
Aanbevolen merk:
SAE-viscositeitsklassen:10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie: Olieverversing: 3.10 L (3.28 US qt, 2.73 Imp.qt) Met verwijderen van oliefilterelement:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Car danolie:
Type:
Originele Yamaha cardanolie SAE 80W-90
API GL-5 of SAE 80 API GL-4
Hoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiator (inclusief alle leidingen): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Bran dstof:
Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank:
23 L (6.1 US gal, 5.1 Imp. gal)
Hoeveelheid reservebrandstof: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Bran dstofinjectie:
Gasklephuis:
Het teken van identificatie:BP81 00
Aan drijflijn:
Overbrengingsverhoudingen:
1e:
2.769 (36/13)
2e: 2.063 (33/16)
3e: 1.571 (33/21)
4e:
1.250 (30/24)
5e: 1.042 (25/24)
6e: 0.929 (26/28)
Voor ban d:
Type:
Tubeless
Maat: 110/80R19M/C 59V
Fabrikant/model:
BRIDGESTONE/BW501
Achter ban d:
Type:
Tubeless
UBP9D1D0.book Page 1 Friday, September 7, 2018 3:39 PM

Specificaties
8-2
8
Maat:150/70R17M/C 69V
Fabrikant/model: BRIDGESTONE/BW502
Bela din g:
Maximale belasting:
204 kg (450 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Gekoppel d remsysteem:
Bediening:
Geactiveerd door voorrem
Voorrem:
Type:
Hydraulische dubbele schijfrem
Achterrem:
Type:Hydraulische enkele schijfrem
Voorwielophan gin g:
Type:
Telescoopvork
Achterwielophan gin g:
Type:
Achterbrug (link-ophanging)
Elektrische installatie:
Systeemspanning:12 V
Accu:
Model:
YTZ12S
Voltage, capaciteit: 12 V, 11.0 Ah (10 HR)
Koplamp:
Type gloeilamp:
Halogeenlamp
Watta ge gloeilamp:
Koplamp:
H7, 55.0 W
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer: LED
Parkeerlicht:
5.0 W
Kentekenverlichting: 5.0 W
UBP9D1D0.book Page 2 Friday, September 7, 2018 3:39 PM

Gebruikersinformatie
9-1
9
DAU53562

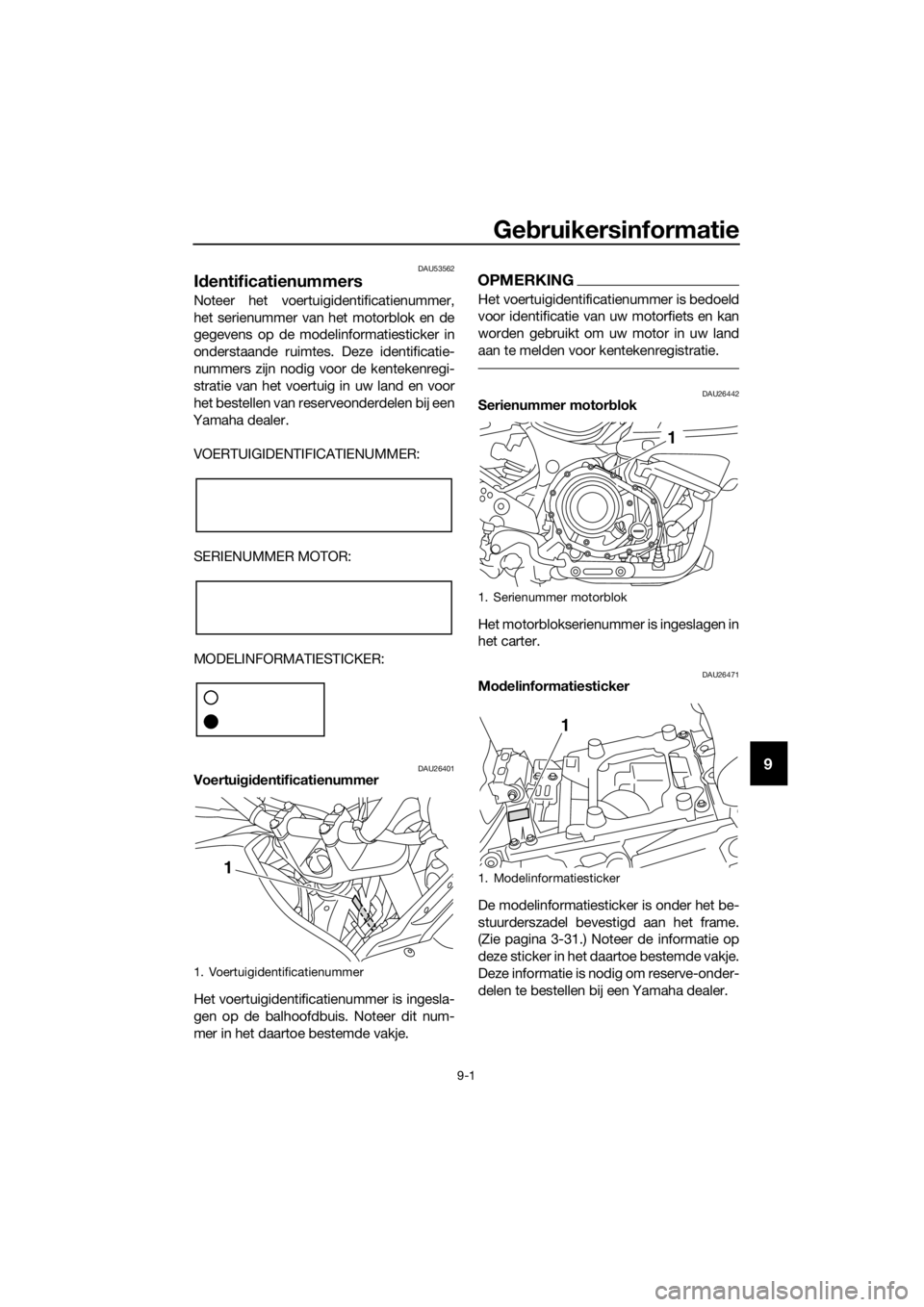

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26471Mo delinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-31.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBP9D1D0.book Page 1 Friday, September 7, 2018 3:39 PM

Gebruikersinformatie
9-2
9
DAU69910

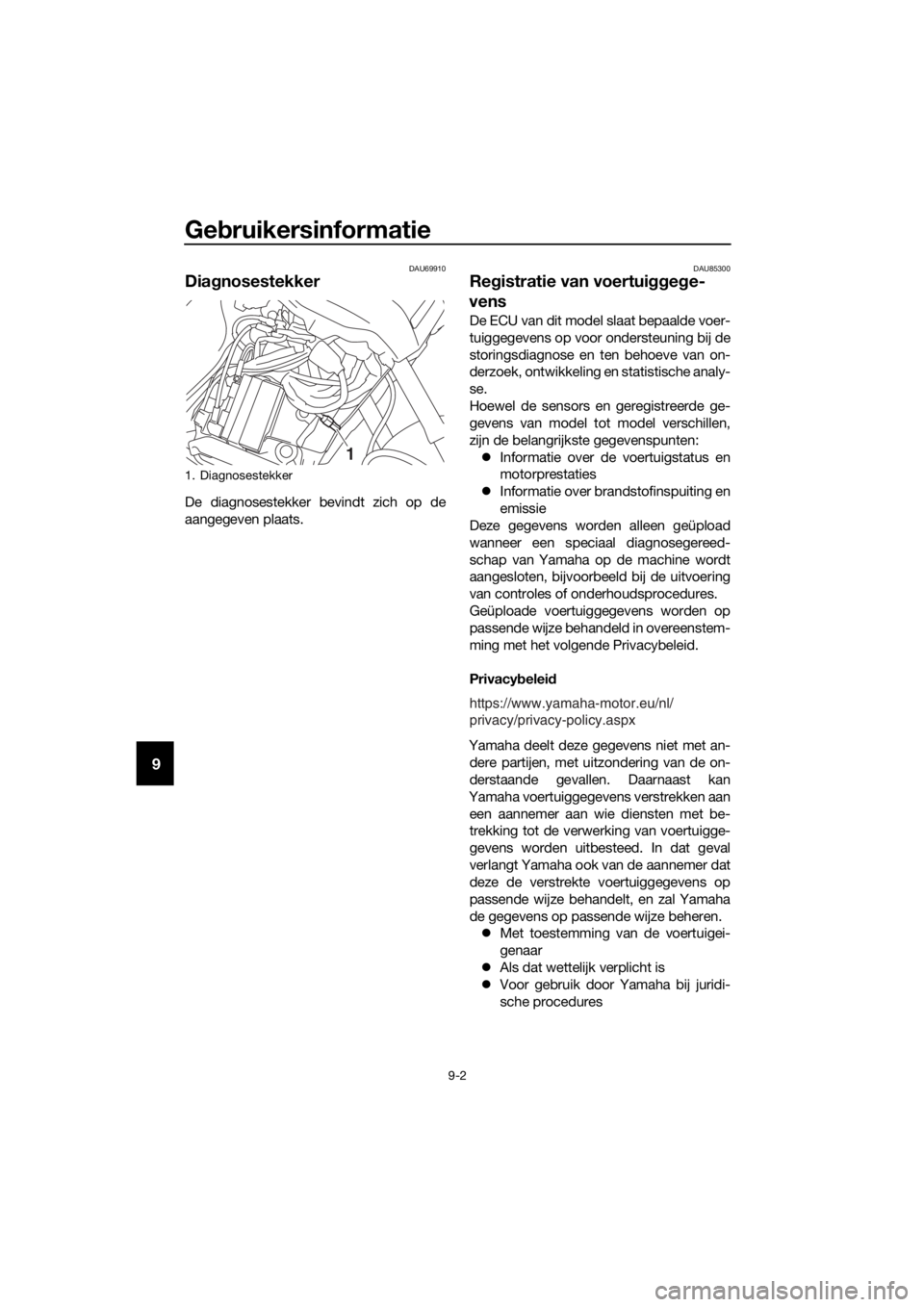

Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vens
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische analy-
se.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an- dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
1. Diagnosestekker
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
UBP9D1D0.book Page 2 Friday, September 7, 2018 3:39 PM

Gebruikersinformatie
9-3
9
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
UBP9D1D0.book Page 3 Friday, September 7, 2018 3:39 PM

10-1
10
Index
A
ABS ....................................................... 3-26
ABS-waarschuwingslampje .................... 3-4
Accu ...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-29
B
Bagagebandhouders ............................ 3-40
Bagagedragers ..................................... 3-39
Banden ................................................. 6-20
Bestuurderszadel .................................. 3-31
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-29
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4
C
Cardanolie............................................. 6-15
Claxonschakelaar ................................. 3-22
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-3
Controlelampjes cruise control ............... 3-4
Controlelampjes en waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering............... 3-5
Controlelampje tractieregeling................ 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars ................... 3-23
D
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar/ lichtsignaalschakelaar ........................ 3-22
D-mode (rijmodus) ................................ 3-21
F
Filterbus ................................................ 6-11
G
Gasgreep en gaskabel, controleren en smeren................................................ 6-27
Gelijkstroom aansluitcontact voor accessoires......................................... 3-40
Gereedschapsset.................................... 6-2
Gloeilamp kentekenverlichting, vervangen ........................................... 6-38
H
Hoogte van het bestuurderszadel, afstellen .............................................. 3-32
I
Identificatienummers .............................. 9-1
Inrijperiode .............................................. 5-5
K
Klepspeling ........................................... 6-19 Koelvloeistof ......................................... 6-16
Koplampgloeilamp, vervangen ............. 6-34
Koppelingshendel........................ 3-23, 6-23
Kuipruit ................................................. 3-34
L
Luchtfilterelement ................................. 6-18
M
Matkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-23
Middenbok en zijstandaard,
controleren en smeren ....................... 6-28
Modelinformatiesticker ........................... 9-1
Motorolie .............................................. 6-11
Multifunctionele meter ............................ 3-9
O
Onderhoud ............................................. 7-1
Onderhoud en smering, periodiek.......... 6-4
Onderhoud, uitstootcontrolesysteem..... 6-3
Overloopslang brandstoftank ............... 3-30
P
Parkeerlichtgloeilamp, vervangen ........ 6-35
Parkeren ................................................. 5-5
Plaats van de onderdelen....................... 2-1
Problemen oplossen ............................ 6-39
R
Registratie van gegevens, voertuig ........ 9-2
Rem- en koppelingshendels, controleren en smeren ....................... 6-28
Rem- en koppelingsvloeistof,
verversen............................................ 6-26
Rem- en schakelpedalen, controleren en smeren .......................................... 6-27
Remhendel ........................................... 3-24
Remlichtschakelaars ............................ 6-24
Rempedaal ........................................... 3-25
Remvloeistofniveau, controleren .......... 6-25
Richtingaanwijzer en remlicht/achterlicht ............................ 6-38
Richtingaanwijzerschakelaar ................ 3-22
S
Schakelaar alarmverlichting ................. 3-22
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-24
Selectieschakelaar ............................... 3-23
Serienummer motorblok......................... 9-1
Specificaties ........................................... 8-1
Stallen..................................................... 7-4
Startblokkeersysteem ............................ 3-1
Startblokkeringssysteem ...................... 3-42
Starten van de motor ............................. 5-2
UBP9D1D0.book Page 1 Friday, September 7, 2018 3:39 PM

Index
10-2
10
Stationair toerental, controleren ........... 6-18
Stop/Run/Start-schakelaar .................. 3-22
Storingzoekschema’s ........................... 6-40
Stroomlijnpanelen, verwijderen en
aanbrengen .......................................... 6-8
Stuurschakelaars.................................. 3-22
Stuursysteem, controleren ................... 6-30
T
Tankdop ............................................... 3-28
Tractieregeling...................................... 3-27
U
Uitlaatkatalysator ................................. 3-31
V
Veiligheidsinformatie .............................. 1-1
Vering, afstellen voor en achter............ 3-35
Voertuigidentificatienummer .................. 9-1
Voor- en achterremblokken controleren ......................................... 6-24
Voorvork, controleren ........................... 6-29
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel, controleren ......................................... 6-23
Vrijstandcontrolelampje.......................... 3-3
W
Waarschuwingslampje motorstoring...... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Waarschuwingslampje vering ................ 3-5
Wielen................................................... 6-22
Wiellagers controleren.......................... 6-30
Y
Yamalube ............................................. 6-14
Z
Zekeringen, vervangen ......................... 6-32
Zijstandaard ......................................... 3-41
UBP9D1D0.book Page 2 Friday, September 7, 2018 3:39 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

DIC183
Oorspronkelijke gebruiksaanwijzing
PRINTED IN THE NETHERLANDS2018.09
