Periodiek on derhou d en afstellin g
6-27
6
DAU23115
Controleren en smeren van gas-
g reep en gaska bel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpe dalen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aan bevolen smeermi ddel:
Lithiumvet
UBP9D1D0.book Page 27 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-28
6
DAU43602
Rem- en koppelin gshen dels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23215
Mi dden bok en zijstan daar d con-
troleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
SiliconenvetAan bevolen smeermi ddel:
Lithiumvet
UBP9D1D0.book Page 28 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-29
6
DAUM1653
Achterbru gscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
Aan bevolen smeermi ddel:
Lithiumvet
UBP9D1D0.book Page 29 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-30
6
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UBP9D1D0.book Page 30 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-31
6
DAU34227
Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw
o gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed uren de 15 mi-
nuten met water en roep direct
me dische hulp in. 
Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie b ij acculaden
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.
Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan- ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de neg atieve kab el en daarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve ka bel en
d aarna de neg atieve ka bel aan.
[DCA16842]
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
1 2
3
UBP9D1D0.book Page 31 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-32
6
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU58963
Zekerin gen vervan gen
De zekeringenkastjes en de zekering van
de ABS-motor bevinden zich achter
stroomlijnpaneel A, en de hoofdzekering,
de cruise-controlzekering en de remlichtze-
kering bevinden zich achter stroomlijnpa-
neel B. (Zie pagina 6-8.)

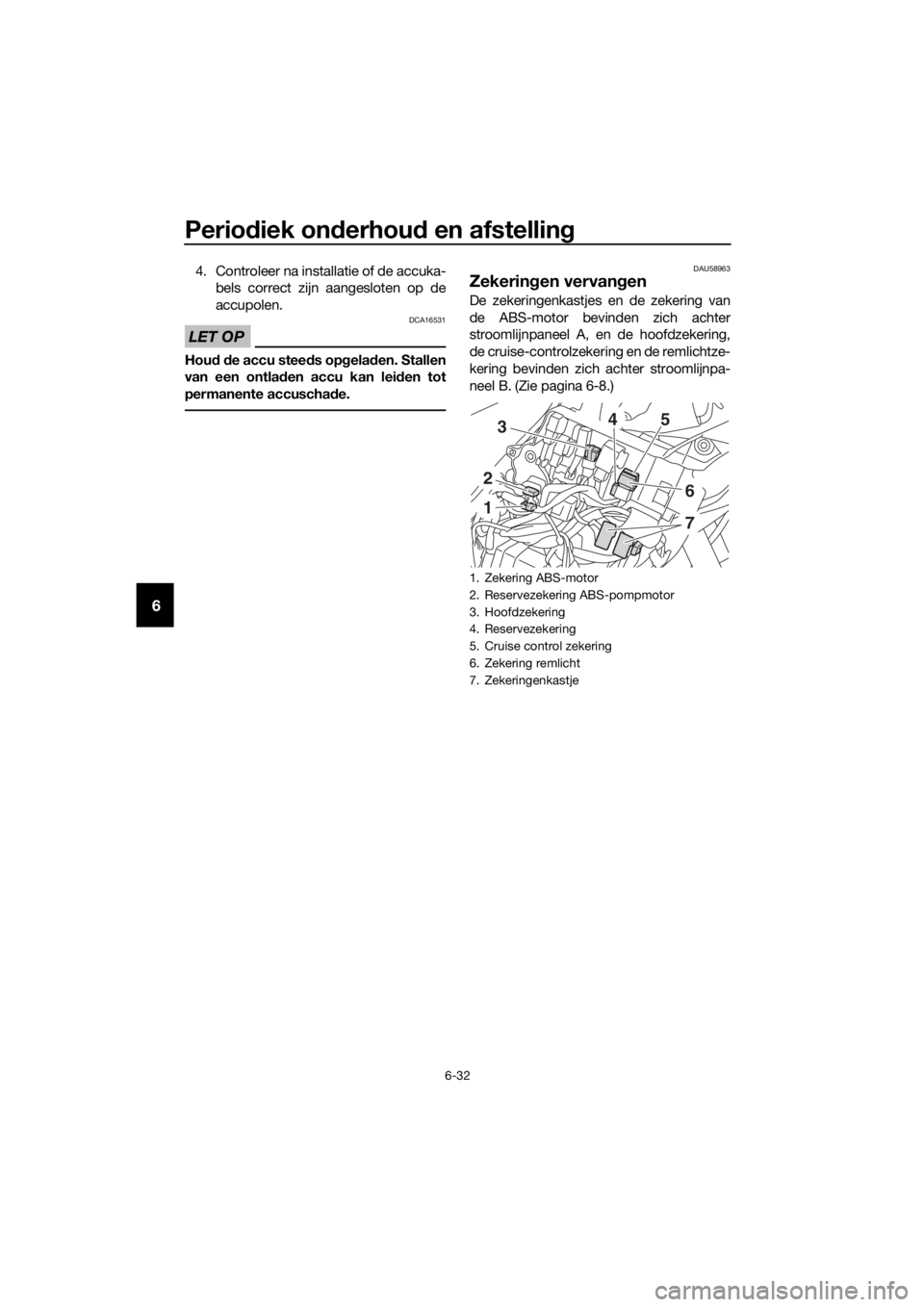

1. Zekering ABS-motor
2. Reservezekering ABS-pompmotor
3. Hoofdzekering
4. Reservezekering
5. Cruise control zekering
6. Zekering remlicht
7. Zekeringenkastje
1
2
35
6
7
4
UBP9D1D0.book Page 32 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-33
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.

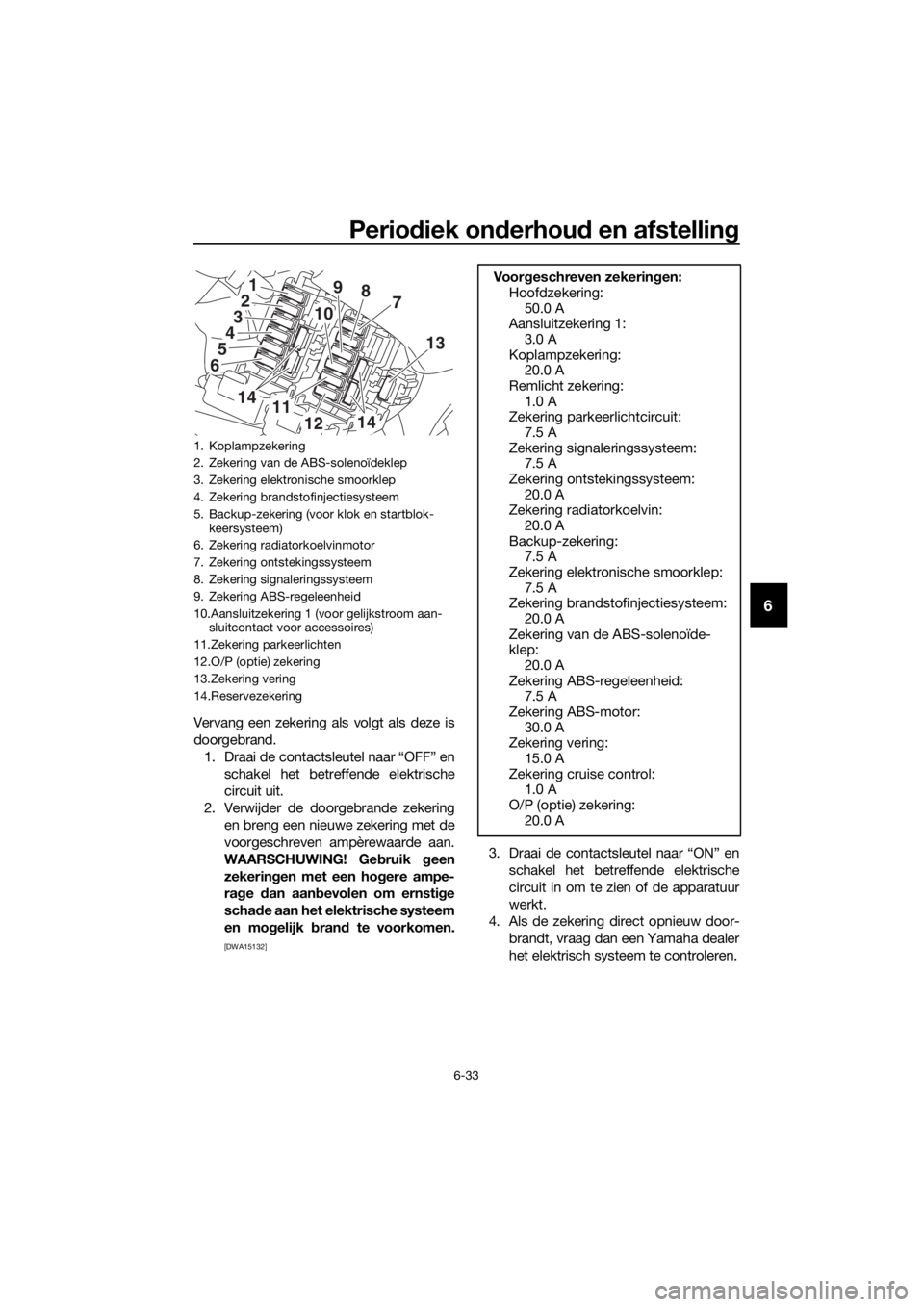

1. Koplampzekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering elektronische smoorklep
4. Zekering brandstofinjectiesysteem
5. Backup-zekering (voor klok en startblok-keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering ontstekingssysteem
8. Zekering signaleringssysteem
9. Zekering ABS-regeleenheid
10.Aansluitzekering 1 (voor gelijkstroom aan- sluitcontact voor accessoires)
11.Zekering parkeerlichten
12.O/P (optie) zekering
13.Zekering vering
14.Reservezekering
1
3
4
5
6
2789
10
14
13
11
1214
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Aansluitzekering 1: 3.0 A
Koplampzekering: 20.0 A
Remlicht zekering:
1.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 20.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep:
7.5 A
Zekering brandstofinjectiesysteem: 20.0 A
Zekering van de ABS-solenoïde-
klep: 20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor:
30.0 A
Zekering vering: 15.0 A
Zekering cruise control: 1.0 A
O/P (optie) zekering:
20.0 A
UBP9D1D0.book Page 33 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-34
6
DAU39014
Koplampg loeilamp vervan gen
De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is
doorgebrand.
LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den beschad igd:
 Koplampg loeilamp
Raak het glas van d e koplamp gloei-
lamp niet aan zo dat dit vetvrij blijft,
an ders kan d e doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het gloeilamp glas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e k

oplamplens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.
1. Verwijder de gloeilampkap door deze
linksom te draaien. 2. Maak de koplampstekker los.
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan.
6. Monteer de gloeilampkap door deze
rechtsom te draaien.

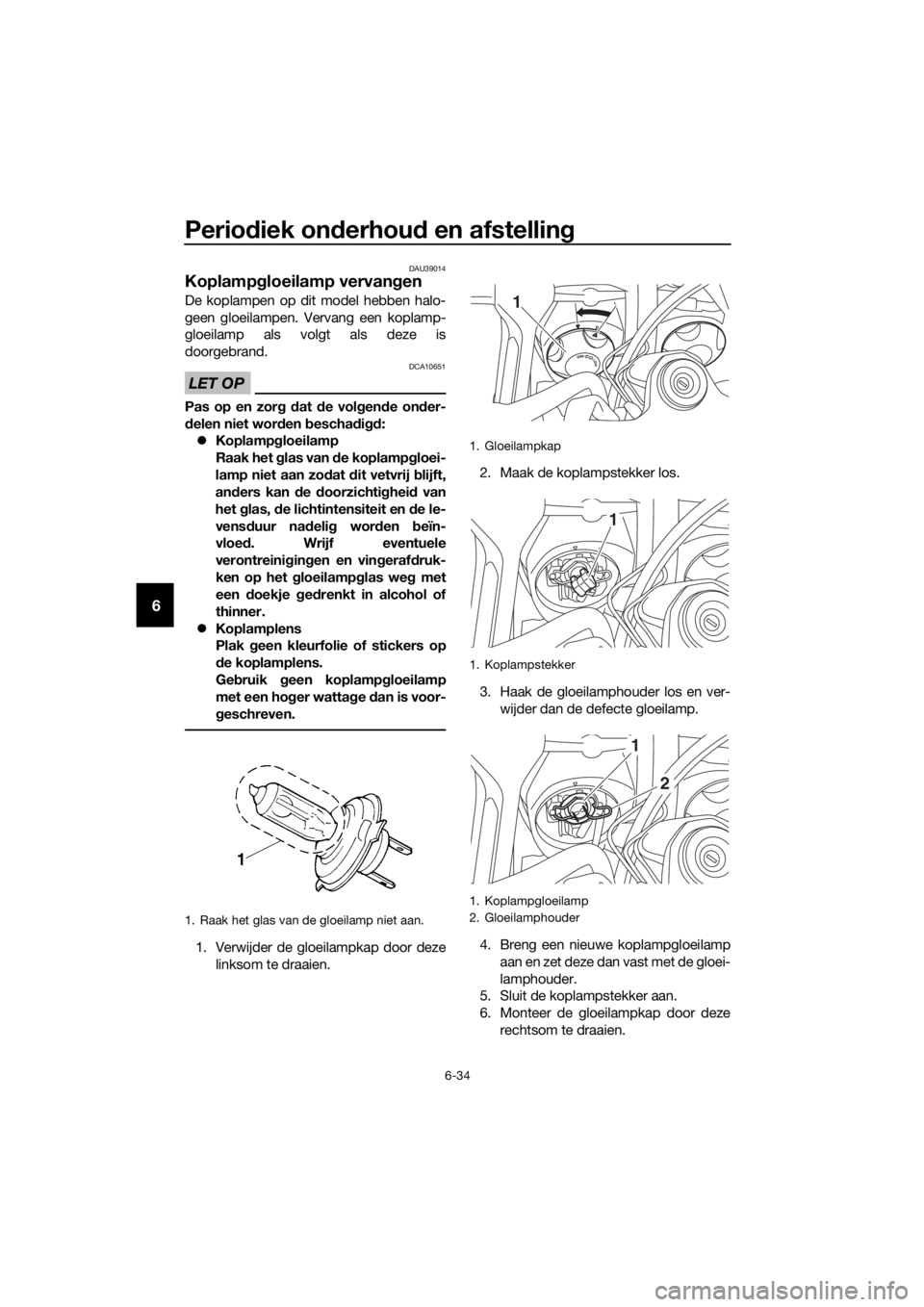

1. Raak het glas van de gloeilamp niet aan.

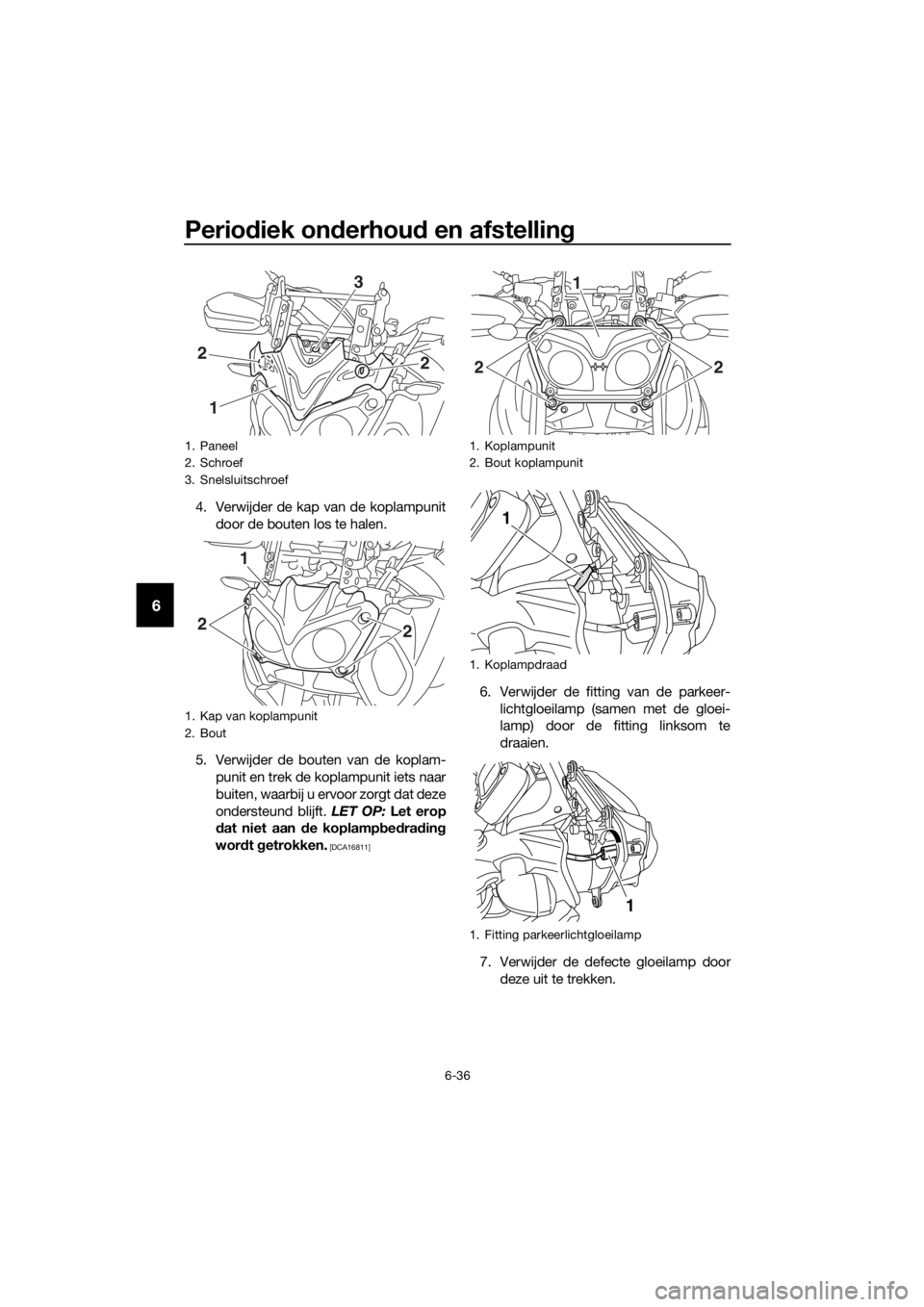

1. Gloeilampkap
1. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
1
1
1
2
UBP9D1D0.book Page 34 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-35
6
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.DAU58971
Parkeerlicht gloeilamp vervan gen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de kap door deze naar bui- ten te trekken.
3. Verwijder het paneel door de schroe- ven en de snelsluitschroef los te halen.

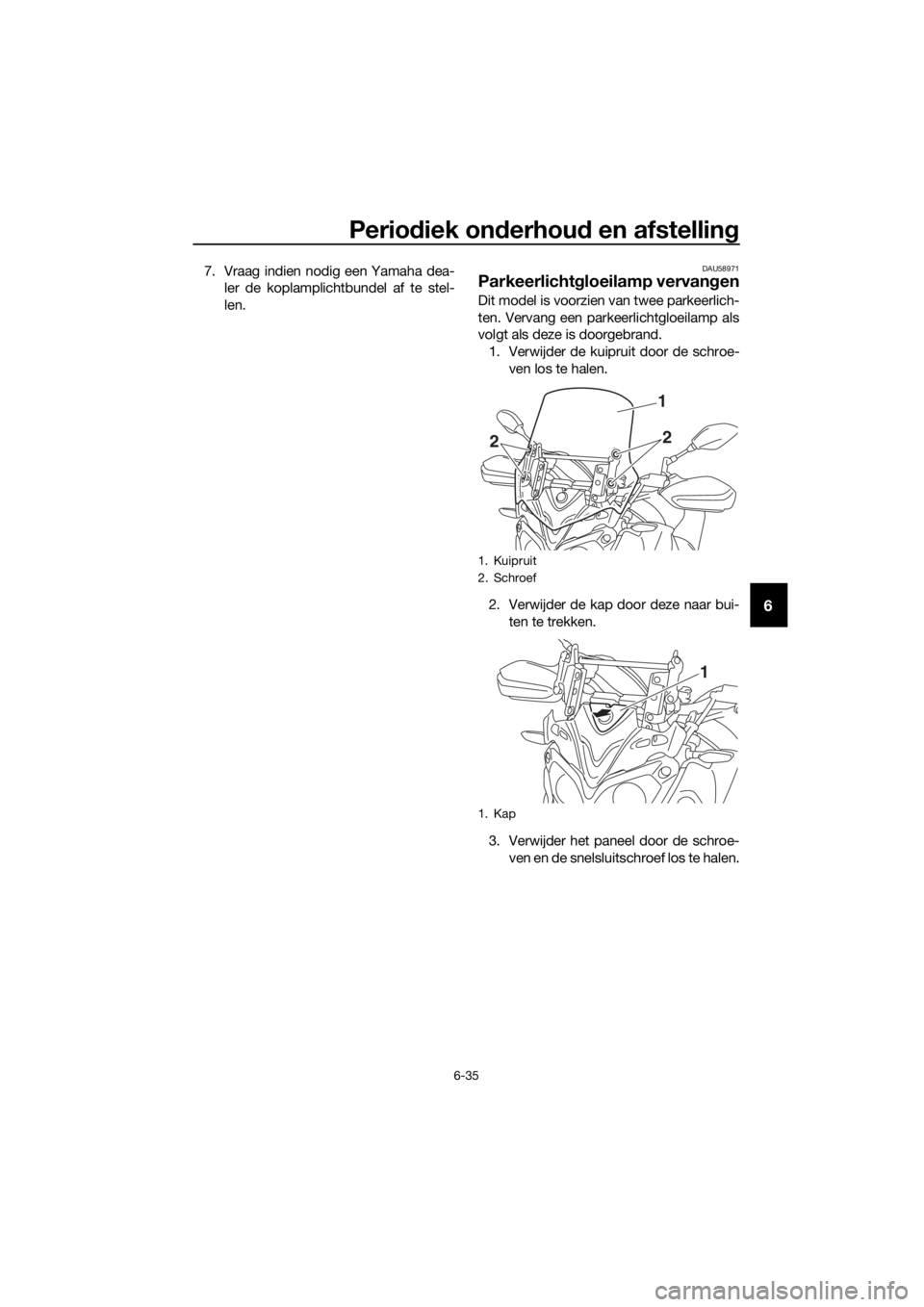

1. Kuipruit
2. Schroef
1. Kap
1
22
1
UBP9D1D0.book Page 35 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-36
6
4. Verwijder de kap van de koplampunit
door de bouten los te halen.
5. Verwijder de bouten van de koplam- punit en trek de koplampunit iets naar
buiten, waarbij u ervoor zorgt dat deze
ondersteund blijft. LET OP: Let erop
d at niet aan de koplamp bed ra din g
wor dt getrokken.
[DCA16811]
6. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
7. Verwijder de defecte gloeilamp door deze uit te trekken.
1. Paneel
2. Schroef
3. Snelsluitschroef
1. Kap van koplampunit
2. Bout
3
22
1
1
22
1. Koplampunit
2. Bout koplampunit
1. Koplampdraad
1. Fitting parkeerlichtgloeilamp
1
2
2
1
1
UBP9D1D0.book Page 36 Friday, September 7, 2018 3:39 PM
