Informações relativas à segurança
1-5
1
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-21 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UBP9P1P0.book Page 5 Friday, September 7, 2018 3:48 PM

Descrição
2-1
2
PAU63371
Vista esquerda
123
4
5678910
1. Tampa do depósito de combustível (página 3-30)
2. Fechadura do assento (página 3-33)
3. Porta-bagagem (página 3-42)
4. Cavilha de enchimento do óleo da engrenagem final (página 6-15)
5. Cavilha de drenagem do óleo da engrenagem final (página 6-15)
6. Reservatório de refrigerante (página 6-17)
7. Pedal de mudança de velocidades (página 3-25)
8. Cavilha de drenagem do óleo do motor (depósito de óleo) (página 6-12)
9. Cavilha de drenagem do óleo do motor (cárter) (página 6-12)
10.Cartucho do filtro de óleo do motor (página 6-12)
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Descrição
2-2
2
PAU63391
Vista direita
1
4
5867
23
1. Reservatório de líquido do travão traseiro (página 6-27)
2. Sistema de suspensão eletronicamente ajustável (página 3-37)
3. Fusíveis (página 6-34)
4. Jogo de ferramentas (página 6-2)
5. Bateria (página 6-32)
6. Tampa de enchimento de óleo do motor (página 6-12)
7. Janela de verificação do nível de óleo do motor (página 6-12)
8. Pedal do travão (página 3-27)
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM

Descrição
2-3
2
PAU63401
Controlos e instrumentos
19,10
1110
2345678
1. Alavanca da embraiagem (página 3-25)
2. Interruptores do guiador esquerdo (página 3-23)
3. Reservatório de líquido da embraiagem (página 6-27)
4. Módulo do contador multifuncional (página 3-9)
5. Tomada CC auxiliar (página 3-43)
6. Reservatório de líquido do travão dianteiro (página 6-27)
7. Interruptores do guiador direito (página 3-23)
8. Alavanca do travão (página 3-26)
9. Punho do acelerador (página 6-20)
10.Aquecedor de punho (página 3-12)
11.Interruptor principal/bloqueio da direção (página 3-2)
UBP9P1P0.book Page 3 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-1
3
PAU10979
Sistema imobiliza dor
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 3-5)
Sobre as chaves
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Guarde a chave de recon-
figuração do código num local seguro. Se
necessário, leve o veículo e as três chaves
a um concessionário Yamaha para as re-
configurar.
Não use a chave com o arco vermelho para
conduzir o veículo. Esta chave destina-se
apenas a ser utilizada para a reconfigura-
ção das chaves de série. Use sempre uma
chave de série para a condução do veículo.
NOTA
 Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.
PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave d e re-
configuração do có digo, as chaves
pa drão existentes continuam a po der
ser utiliza das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pa drão. Se to das as chaves
tiverem sid o perdid as ou d anificadas,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves de-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto de objetos que
emitam sinais elétricos.
 Não tratar de forma d escuidad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-2
3
PAU10474

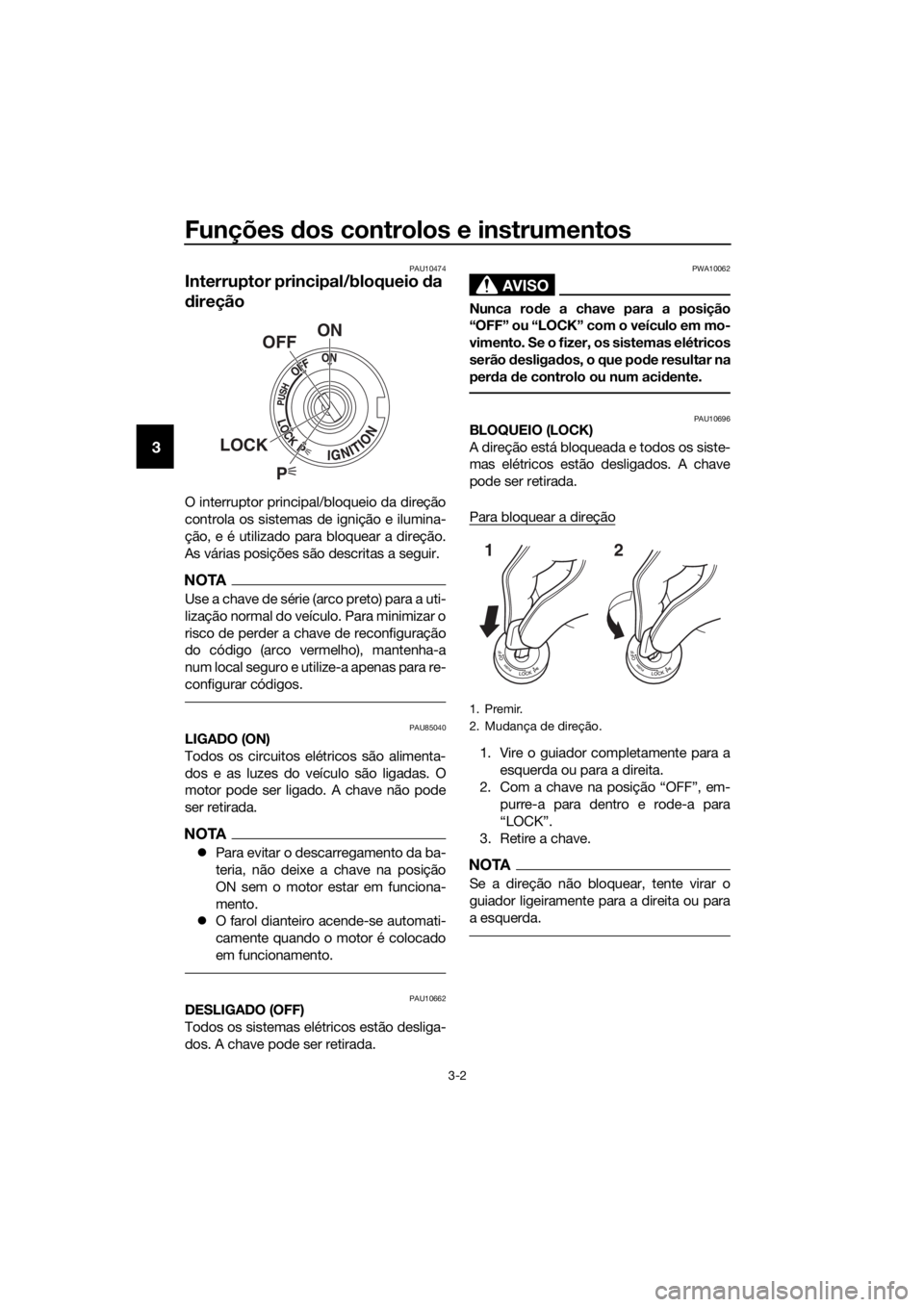

Interruptor principal/bloqueio da
d ireção
O interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.
NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU85040LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.
NOTA
 Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
 O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
PAU10662DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU10696BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
NOTA
Se a direção não bloquear, tente virar o
guiador ligeiramente para a direita ou para
a esquerda.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.
12
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-3
3

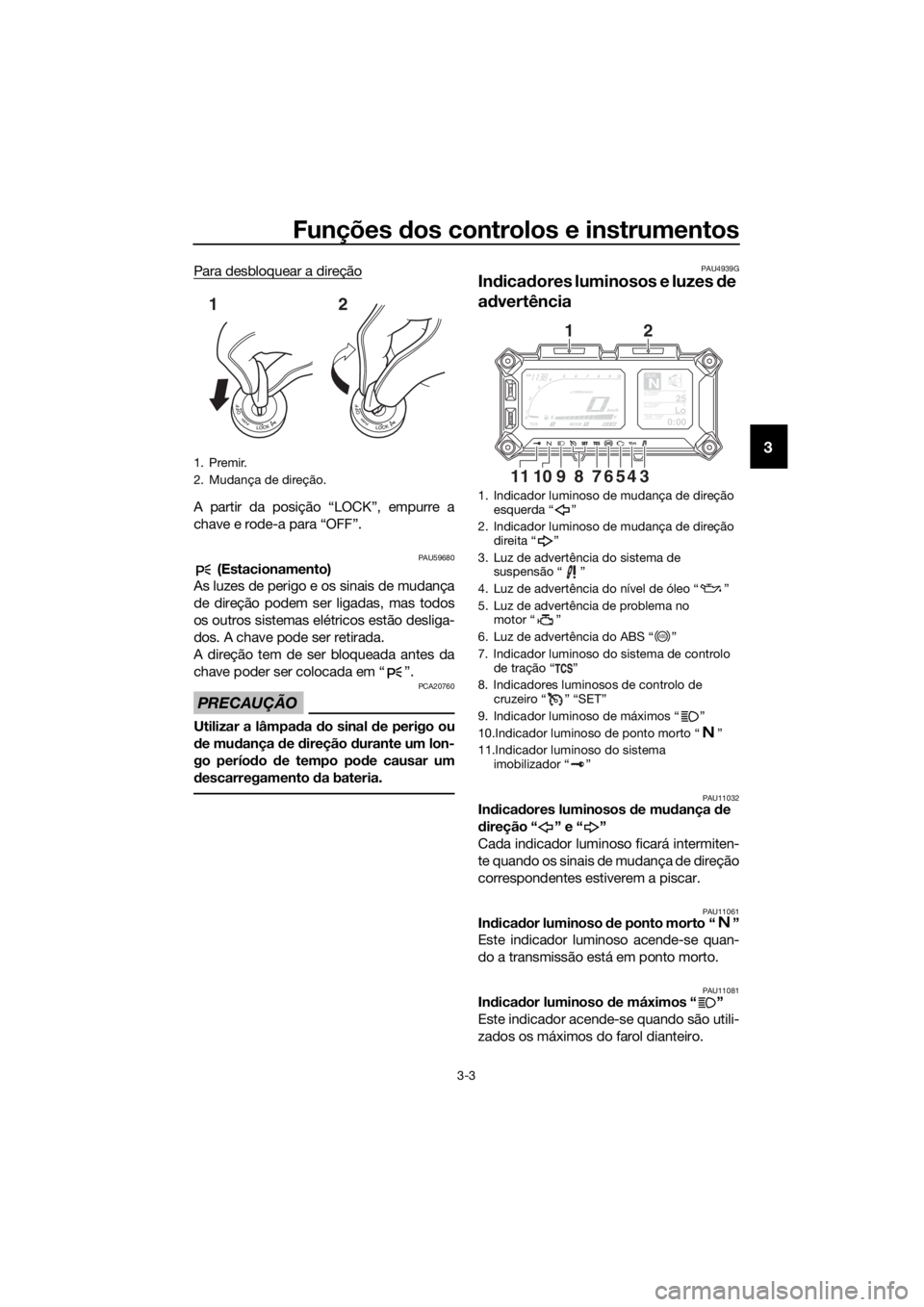

Para desbloquear a direção
A partir da posição “LOCK”, empurre a
chave e rode-a para “OFF”.
PAU59680 (Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal d e perigo ou
d e mu dança de direção durante um lon-
go períod o de tempo po de causar um
d escarregamento d a bateria.
PAU4939G
Indica dores luminosos e luzes de
a d vertência
PAU11032In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
1. Premir.
2. Mudança de direção.
12
1. Indicador luminoso de mudança de direção esquerda “ ”
2. Indicador luminoso de mudança de direção direita “ ”
3. Luz de advertência do sistema de suspensão “ ”
4. Luz de advertência do nível de óleo “ ”
5. Luz de advertência de problema no motor “ ”
6. Luz de advertência do ABS “ ”
7. Indicador luminoso do sistema de controlo de tração “ ”
8. Indicadores luminosos de controlo de cruzeiro “ ” “SET”
9. Indicador luminoso de máximos “ ”
10.Indicador luminoso de ponto morto “ ”
11.Indicador luminoso do sistema imobilizador “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9P1P0.book Page 3 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-4
3
PAU11259Luz de a dvertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor estiver baixo. Para
evitar danos no motor, reabasteça o óleo
do motor logo que possível.
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria. Se o dispositivo
detetar um problema no circuito de dete-
ção do nível de óleo, a luz de advertência
do nível de óleo fica intermitente. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o veículo.
NOTA
Quando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou se permane-
cer acesa depois de se confirmar que o ní-
vel de óleo está correto (consulte a página
6-12), solicite a um concessionário
Yamaha que verifique o veículo.
PAU58402In dica dores luminosos de controlo d e
cruzeiro “ ” e “SET”
Estes indicadores luminosos acendem-se
quando o sistema de controlo de cruzeiro é
ativado. (Consulte a página 3-6.)
NOTA
Quando o veículo é ligado, estas luzes de-
verão acender-se durante alguns segun-
dos e depois apagar-se. Se as luzes não se
acenderem, solicite a um concessionário
Yamaha que verifique o veículo.
PAU73172Luz de a dvertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con- trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.
NOTA
Quando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU58532Luz de a dvertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando o veículo é li-
gado
 não se apagar após percorrer 10 km/h
(6 mi/h)
 se acender ou ficar intermitente du-
rante a condução
então o sistema ABS (3-27) pode não fun-
cionar corretamente. Se acontecer alguma
das situações acima, solicite a um conces-
sionário Yamaha que verifique o veículo
logo que possível.
AVISO
PWA16041
Se a luz de a dvertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de ad vertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de ad -
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So-
ABS
UBP9P1P0.book Page 4 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-5
3
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos elétricos logo que possível.
PAU74082In dica dor luminoso do sistema de con-
trolo de tração “ ”
Este indicador luminoso fica intermitente
quando o controlo de tração for acionado.
Se o sistema de controlo de tração for des-
ligado, este indicador luminoso acende-se.
NOTA
Se o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU55393Luz de a dvertência do sistema de
suspensão “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de sus-
pensão eletronicamente ajustável.
NOTA
Se o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU73120In dica dor luminoso do sistema
imobiliza dor “ ”
Depois de a chave ser rodada para “OFF” e
de terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está ativado.
Passadas 24 horas, o indicador luminoso
para de piscar, mas o sistema imobilizador
continua ativado. O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no sis-
tema imobilizador, o indicador luminoso
pisca com um determinado padrão), solici-
te a um concessionário Yamaha que verifi-
que o veículo.
NOTA
Se o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte.
1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e tente colocá-lo em funcionamento
com as chaves normais.
4. Se uma ou ambas as chaves normais não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
UBP9P1P0.book Page 5 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-6
3
PAU59132
Sistema de controlo de cruzeiro
Este modelo está equipado com um siste-
ma de controlo de cruzeiro concebido para
manter uma velocidade de cruzeiro previa-
mente configurada.
O sistema de controlo de cruzeiro só fun-
ciona quando se conduz em 3ª velocidade
a velocidades entre 50 km/h (31 mi/h) e
100 km/h (62 mi/h), em 4ª velocidade a ve-
locidades entre 50 km/h (31 mi/h) e
150 km/h (93 mi/h), ou em 5ª ou 6ª veloci-
dade a velocidades entre 50 km/h (31 mi/h)
e 180 km/h (112 mi/h).
AVISO
PWA16341
 A utilização incorreta do sistema de
controlo de cruzeiro po de causar a
per da de controlo e resultar num
aci dente. Não ative o sistema de
controlo de cruzeiro em trânsito in-
tenso, em con dições climáticas a d-
versas nem em vias sinuosas,
escorrega dias, inclina das, deterio-
ra das ou de cascalho.
 O sistema d e controlo d e cruzeiro
pod erá não conseguir manter a ve-
loci dad e de cruzeiro configura da
quan do o veículo estiver a fazer
uma subi da ou uma desci da.
 Para evitar a ativação aci dental do
sistema de controlo de cruzeiro,
d esligue-o quan do não o estiver a
utilizar. Certifique-se d e que o indi-
cad or luminoso d o sistema de con-
trolo de cruzeiro “ ” está
apaga do.
Ativação e configuração do sistema de
controlo de cruzeiro
1. Prima o interruptor de alimentação do controlo de cruzeiro “ ” localizado
no guiador esquerdo. O indicador lu-
minoso do sistema de controlo de
cruzeiro “ ” acender-se-á.
1. Indicador luminoso do sistema de controlo de cruzeiro “ ”
2. Indicador luminoso de configuração de con- trolo de cruzeiro “SET”
1. Interruptor de configuração do controlo de cruzeiro “RES+/SET–”
2. Interruptor de alimentação do controlo de cruzeiro “ ”
12
RES
SETPA SS
2
1
UBP9P1P0.book Page 6 Friday, September 7, 2018 3:48 PM
