Funções dos controlos e instrumentos
3-17
3
Ajustar os níveis de temperatura das confi-
gurações do aquecedor de punho

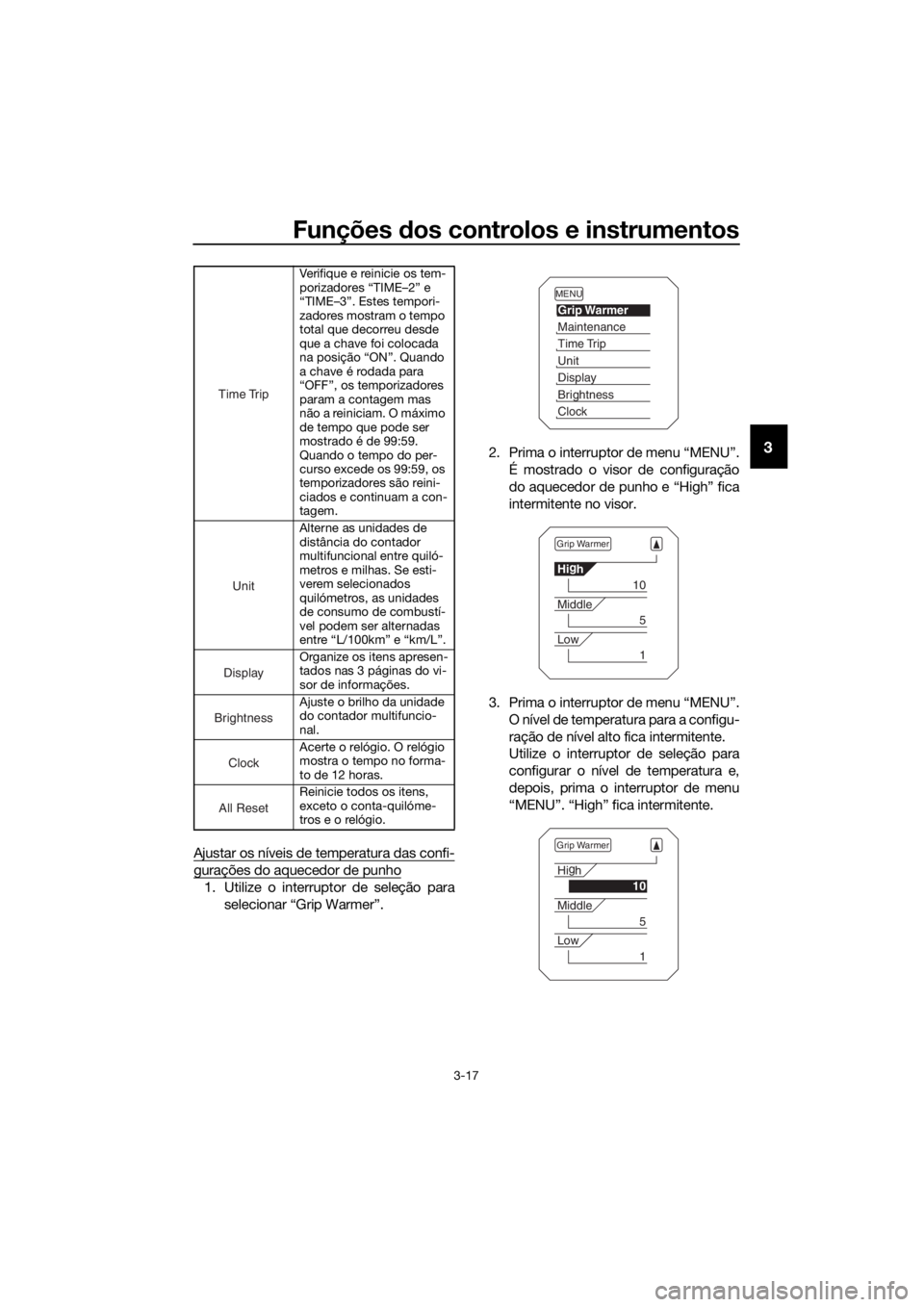

1. Utilize o interruptor de seleção para
selecionar “Grip Warmer”. 2. Prima o interruptor de menu “MENU”.
É mostrado o visor de configuração
do aquecedor de punho e “High” fica
intermitente no visor.
3. Prima o interruptor de menu “MENU”. O nível de temperatura para a configu-
ração de nível alto fica intermitente.
Utilize o interruptor de seleção para
configurar o nível de temperatura e,
depois, prima o interruptor de menu
“MENU”. “High” fica intermitente.
Verifique e reinicie os tem-
porizadores “TIME–2” e
“TIME–3”. Estes tempori-
zadores mostram o tempo
total que decorreu desde
que a chave foi colocada
na posição “ON”. Quando
a chave é rodada para
“OFF”, os temporizadores
param a contagem mas
não a reiniciam. O máximo
de tempo que pode ser
mostrado é de 99:59.
Quando o tempo do per-
curso excede os 99:59, os
temporizadores são reini-
ciados e continuam a con-
tagem.
Alterne as unidades de
distância do contador
multifuncional entre quiló-
metros e milhas. Se esti-
verem selecionados
quilómetros, as unidades
de consumo de combustí-
vel podem ser alternadas
entre “L/100km” e “km/L”.
Organize os itens apresen-
tados nas 3 páginas do vi-
sor de informações.
Ajuste o brilho da unidade
do contador multifuncio-
nal.
Acerte o relógio. O relógio
mostra o tempo no forma-
to de 12 horas.
Reinicie todos os itens,
exceto o conta-quilóme-
tros e o relógio.
Time Trip
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9P1P0.book Page 17 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-18
3
4. Utilize o interruptor de seleção para
selecionar “Middle” ou “Low” e, de-
pois, altere a configuração usando o
mesmo procedimento que utilizou
para a configuração de nível alto.
5. Quando terminar de alterar as confi- gurações, utilize o interruptor de sele-
ção para selecionar “ ” e, depois,
prima o interruptor de menu “MENU”
para voltar ao ecrã principal do modo
de configuração.
NOTA
Podem ser configurados 10 níveis de tem-
peratura.

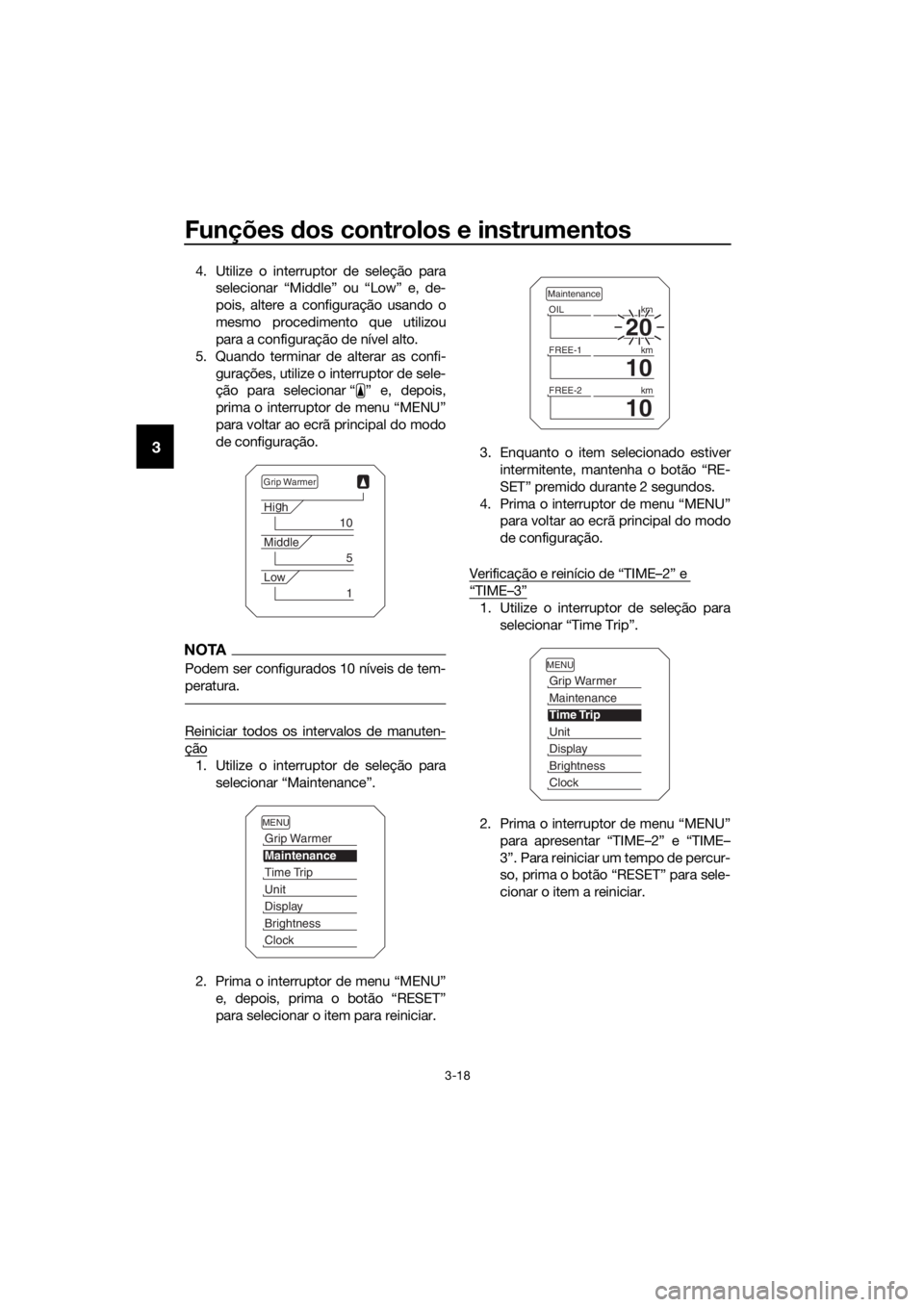

Reiniciar todos os intervalos de manuten-
ção
1. Utilize o interruptor de seleção paraselecionar “Maintenance”.
2. Prima o interruptor de menu “MENU” e, depois, prima o botão “RESET”
para selecionar o item para reiniciar. 3. Enquanto o item selecionado estiver
intermitente, mantenha o botão “RE-
SET” premido durante 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.
Verificação e reinício de “TIME–2” e
“TIME–3”
1. Utilize o interruptor de seleção para selecionar “Time Trip”.
2. Prima o interruptor de menu “MENU” para apresentar “TIME–2” e “TIME–
3”. Para reiniciar um tempo de percur-
so, prima o botão “RESET” para sele-
cionar o item a reiniciar.
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9P1P0.book Page 18 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-19
33. Enquanto o item selecionado estiver
intermitente, mantenha o botão “RE-
SET” premido durante 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.

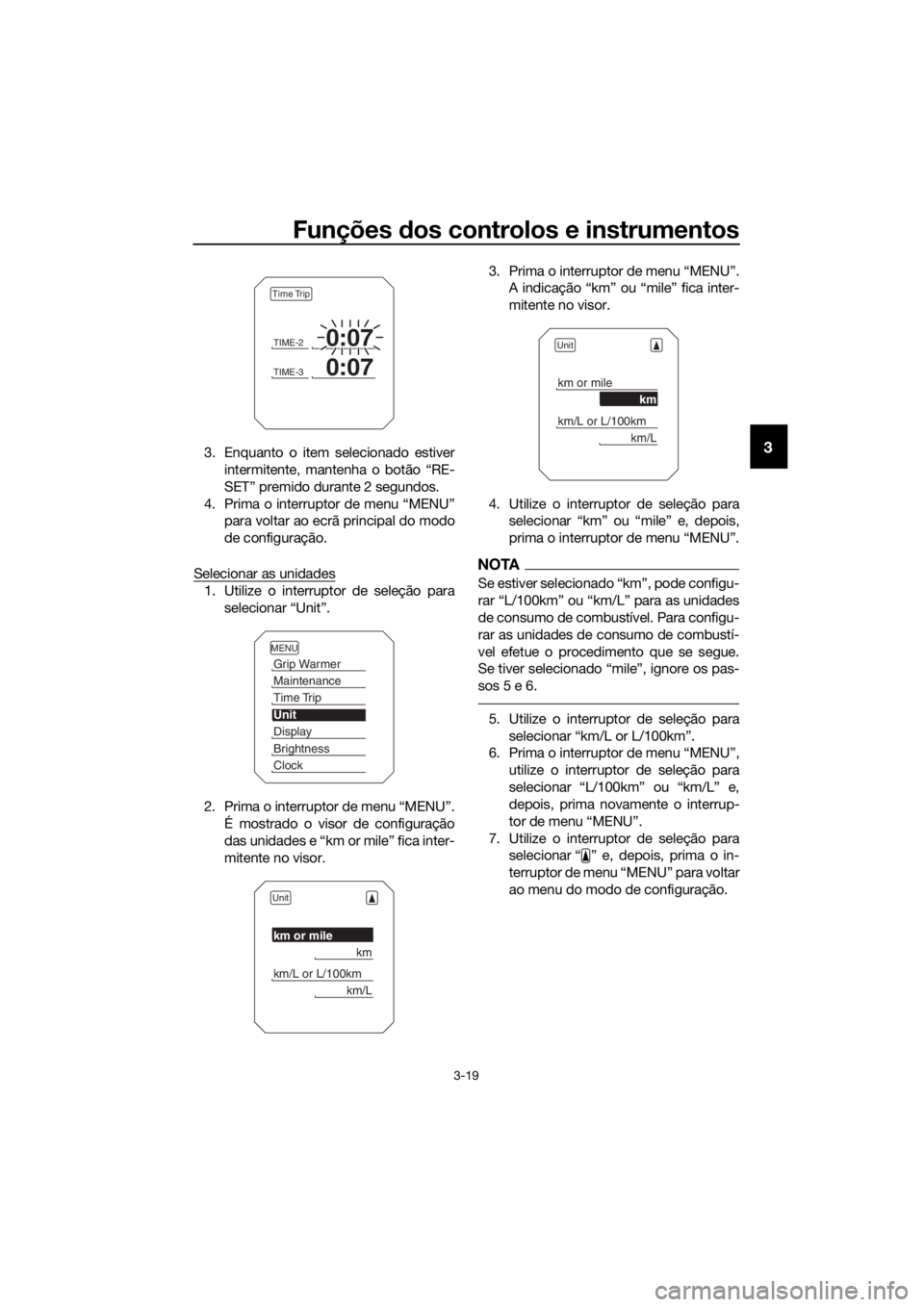

Selecionar as unidades
1. Utilize o interruptor de seleção para selecionar “Unit”.
2. Prima o interruptor de menu “MENU”. É mostrado o visor de configuração
das unidades e “km or mile” fica inter-
mitente no visor. 3. Prima o interruptor de menu “MENU”.
A indicação “km” ou “mile” fica inter-
mitente no visor.
4. Utilize o interruptor de seleção para selecionar “km” ou “mile” e, depois,
prima o interruptor de menu “MENU”.
NOTA
Se estiver selecionado “km”, pode configu-
rar “L/100km” ou “km/L” para as unidades
de consumo de combustível. Para configu-
rar as unidades de consumo de combustí-
vel efetue o procedimento que se segue.
Se tiver selecionado “mile”, ignore os pas-
sos 5 e 6.
5. Utilize o interruptor de seleção para
selecionar “km/L or L/100km”.
6. Prima o interruptor de menu “MENU”,
utilize o interruptor de seleção para
selecionar “L/100km” ou “km/L” e,
depois, prima novamente o interrup-
tor de menu “MENU”.
7. Utilize o interruptor de seleção para selecionar “ ” e, depois, prima o in-
terruptor de menu “MENU” para voltar
ao menu do modo de configuração.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9P1P0.book Page 19 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-20

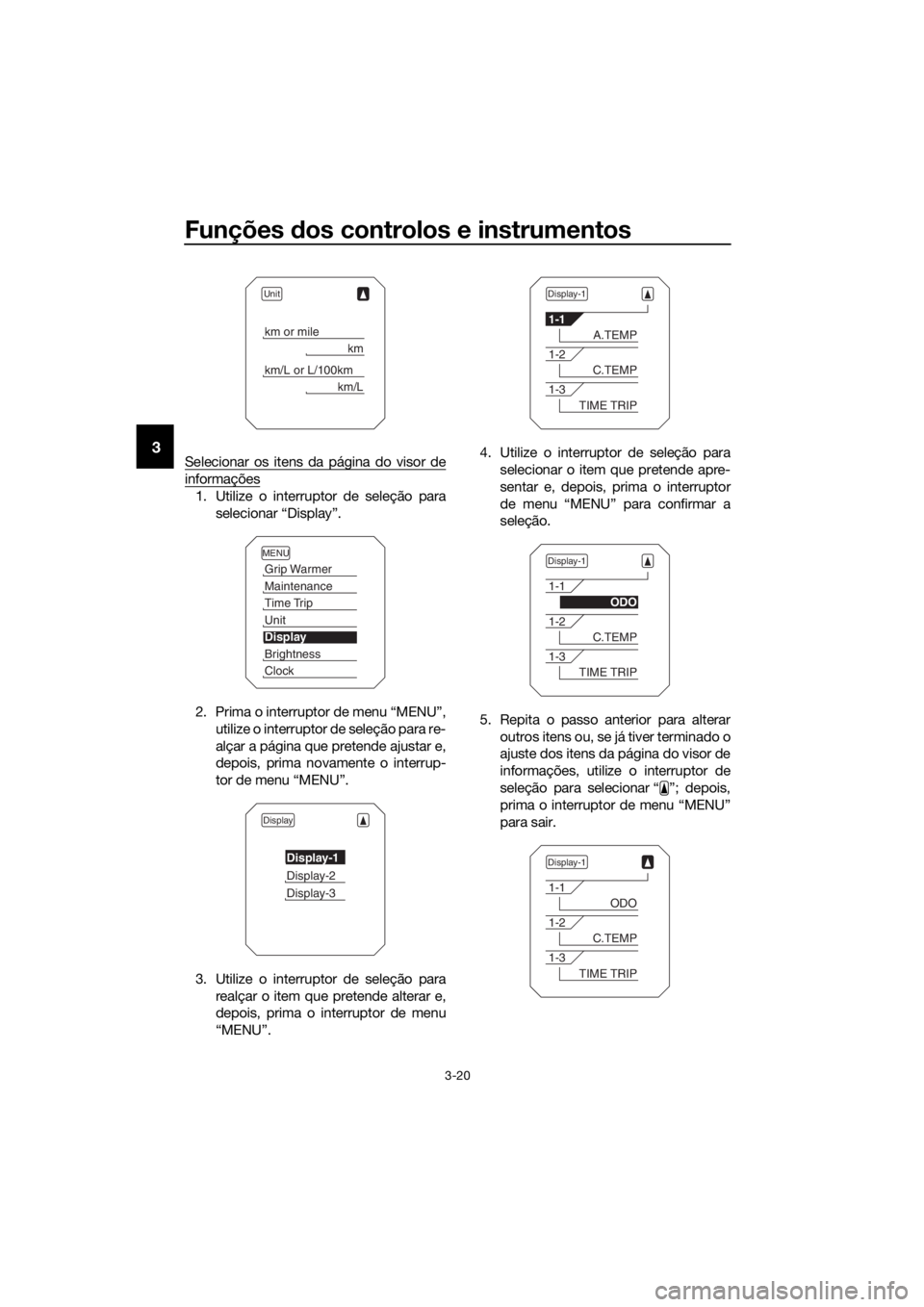

3Selecionar os itens da página do visor de
informações
1. Utilize o interruptor de seleção para
selecionar “Display”.
2. Prima o interruptor de menu “MENU”, utilize o interruptor de seleção para re-
alçar a página que pretende ajustar e,
depois, prima novamente o interrup-
tor de menu “MENU”.
3. Utilize o interruptor de seleção para realçar o item que pretende alterar e,
depois, prima o interruptor de menu
“MENU”. 4. Utilize o interruptor de seleção para
selecionar o item que pretende apre-
sentar e, depois, prima o interruptor
de menu “MENU” para confirmar a
seleção.
5. Repita o passo anterior para alterar outros itens ou, se já tiver terminado o
ajuste dos itens da página do visor de
informações, utilize o interruptor de
seleção para selecionar “ ”; depois,
prima o interruptor de menu “MENU”
para sair.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP9P1P0.book Page 20 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-21
3
6. Utilize o interruptor de seleção para
selecionar “ ” e, depois, prima o in-
terruptor de menu “MENU” para voltar
ao ecrã principal do modo de configu-
ração.

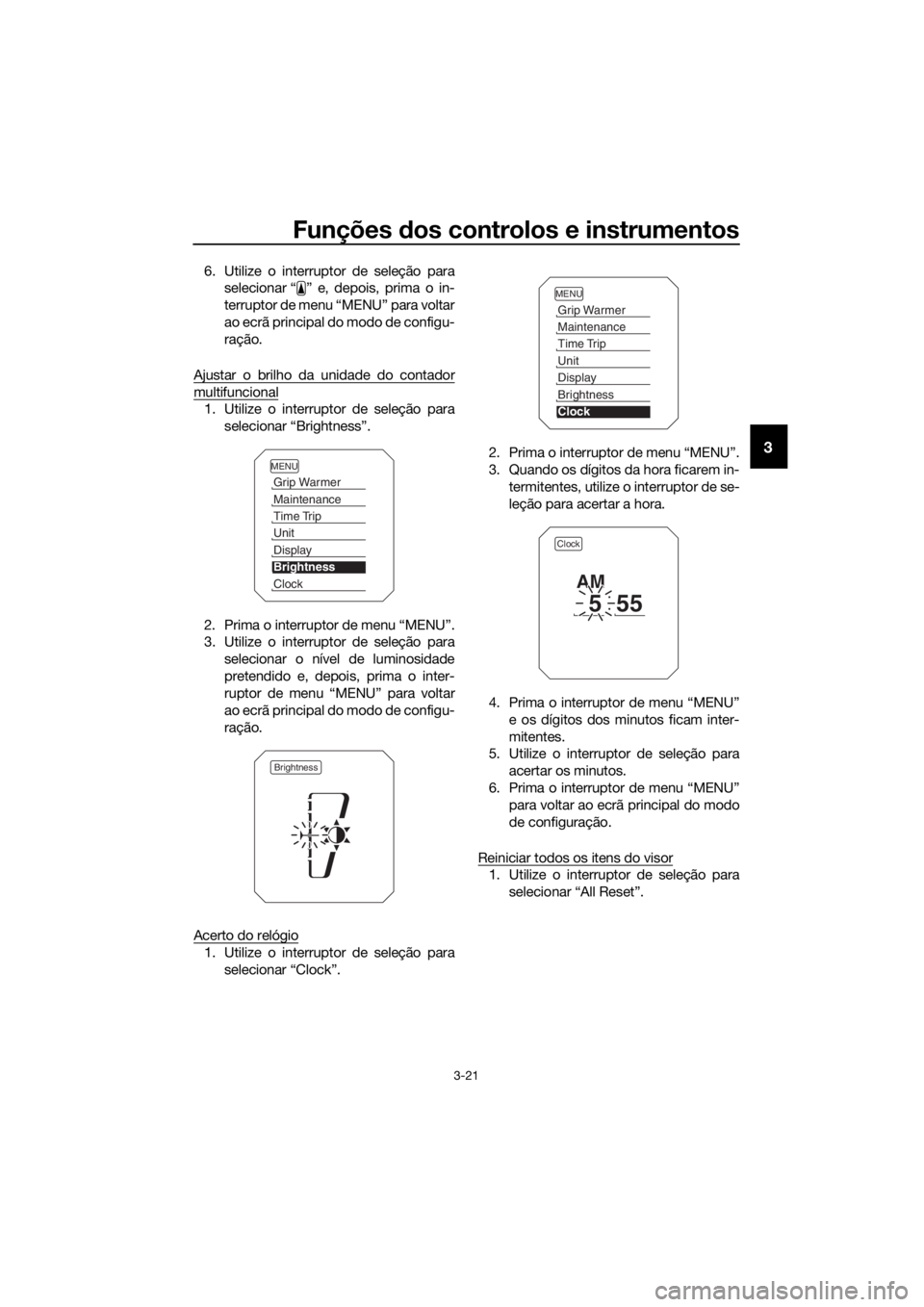

Ajustar o brilho da unidade do contador
multifuncional
1. Utilize o interruptor de seleção para selecionar “Brightness”.
2. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de seleção para selecionar o nível de luminosidade
pretendido e, depois, prima o inter-
ruptor de menu “MENU” para voltar
ao ecrã principal do modo de configu-
ração.
Acerto do relógio
1. Utilize o interruptor de seleção para selecionar “Clock”. 2. Prima o interruptor de menu “MENU”.
3. Quando os dígitos da hora ficarem in-
termitentes, utilize o interruptor de se-
leção para acertar a hora.
4. Prima o interruptor de menu “MENU” e os dígitos dos minutos ficam inter-
mitentes.
5. Utilize o interruptor de seleção para
acertar os minutos.
6. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.

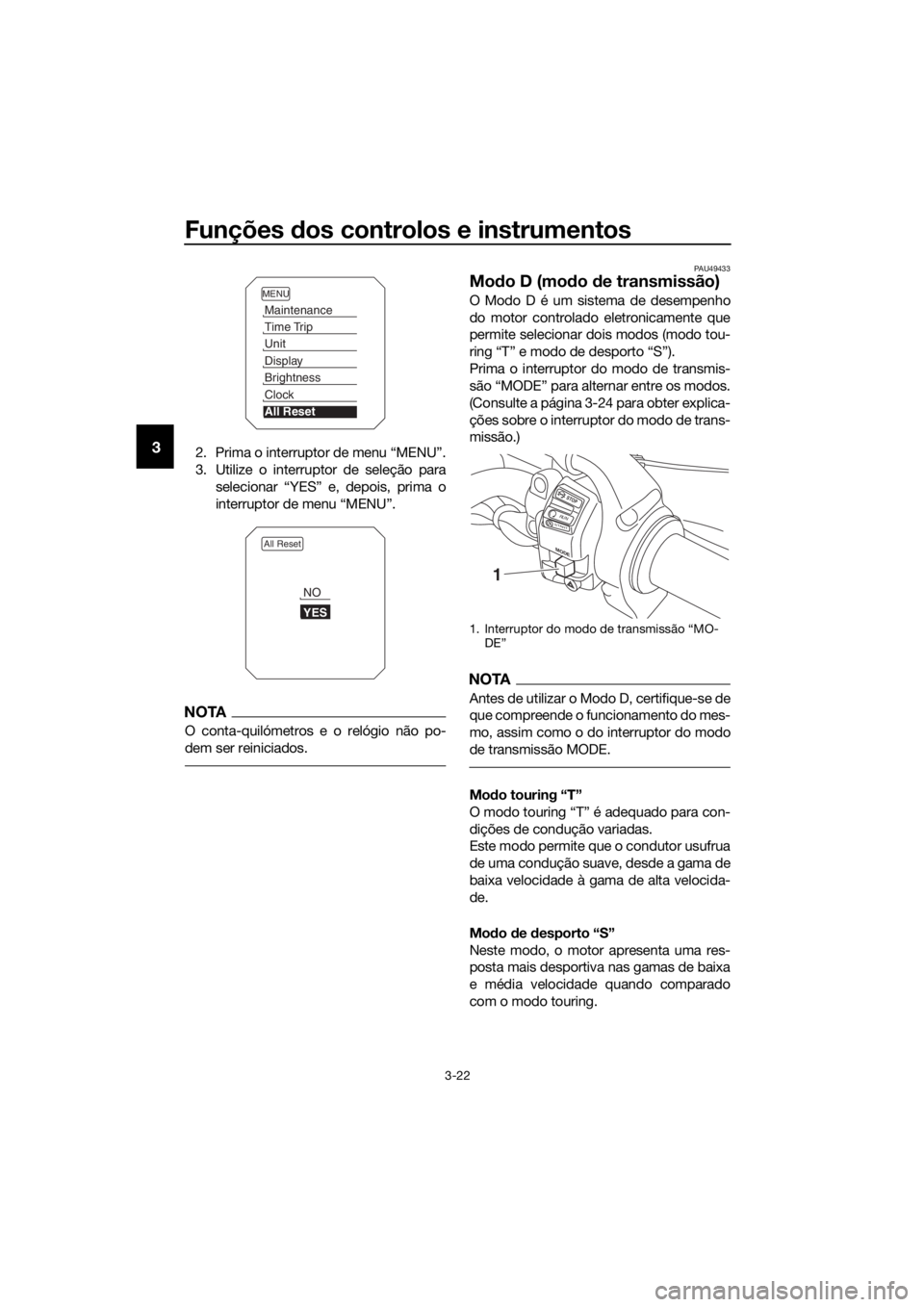

Reiniciar todos os itens do visor
1. Utilize o interruptor de seleção para selecionar “All Reset”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
AM
UBP9P1P0.book Page 21 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-22
32. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de seleção para
selecionar “YES” e, depois, prima o
interruptor de menu “MENU”.
NOTA
O conta-quilómetros e o relógio não po-
dem ser reiniciados.
PAU49433
Mo do D (mod o de transmissão)
O Modo D é um sistema de desempenho
do motor controlado eletronicamente que
permite selecionar dois modos (modo tou-
ring “T” e modo de desporto “S”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-24 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)
NOTA
Antes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
Mo do touring “T”
O modo touring “T” é adequado para con-
dições de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave, desde a gama de
baixa velocidade à gama de alta velocida-
de.
Mo do d e desporto “S”
Neste modo, o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade quando comparado
com o modo touring.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Interruptor do modo de transmissão “MO- DE”
MODE
STOP
RUNSTA R
T
1
UBP9P1P0.book Page 22 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-23
3
PAU1234M
Interruptores do guia dor
Esquer da
Direita
PAUM4031Interruptor d e farol alto/baixo/
ultrapassagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios. Para acionar momentaneamente os máxi-
mos, prima o interruptor para “PASS” en-
quanto os faróis dianteiros estão em
médios.
NOTA
Se o interruptor estiver regulado para farol
de médios, acendem-se os dois faróis
dianteiros.
Se o interruptor estiver regulado para máxi-
mos, acendem-se os dois faróis dianteiros.
PAU12461Interruptor
do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU54212Interruptor de paragem/an damento/
arranque “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 5-2 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.

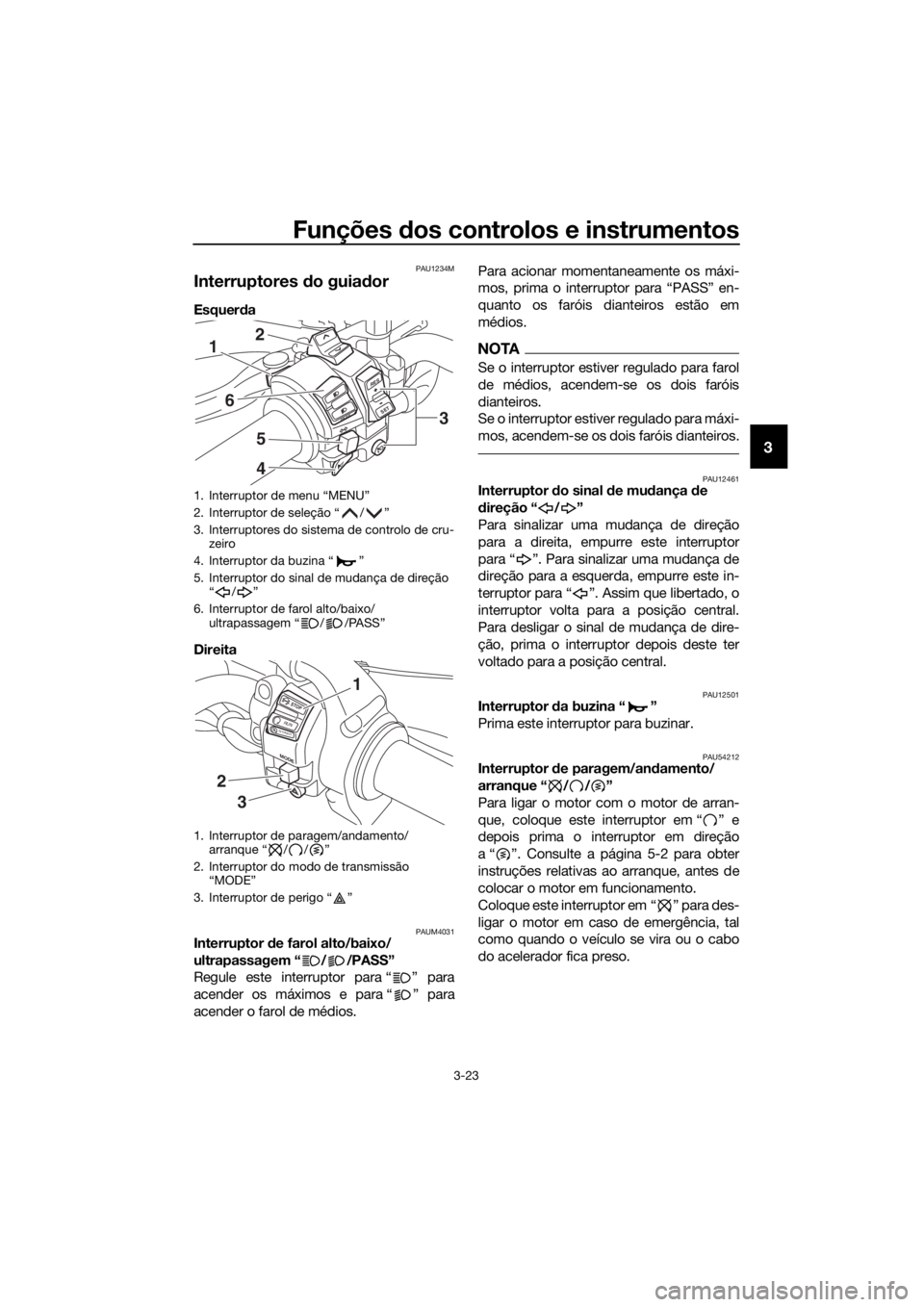

1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
3. Interruptores do sistema de controlo de cru- zeiro
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “/”
6. Interruptor de farol alto/baixo/ ultrapassagem “ / /PASS”
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor do modo de transmissão “MODE”
3. Interruptor de perigo “ ”
R ES
SETPA S S
1
6
5
4
2
3
MODE
STOP
RUNSTA R
T
3
2
1
UBP9P1P0.book Page 23 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-24
3
PAU12735Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
PAU12781Interruptores do sistema d e controlo de
cruzeiro
Consulte uma explicação do sistema de
controlo de cruzeiro na página 3-6.
PAU54232Interruptor de menu “MENU”
Este interruptor é utilizado para realizar al-
terações às configurações no módulo do
contador multifuncional. (Consulte a pági-
na 3-9.)
PAU54222Interruptor de seleção “ / ”
Este interruptor é utilizado para realizar al-
terações às configurações no módulo do
contador multifuncional. (Consulte a pági-
na 3-9.)
PAU54691Interruptor do mo do d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.
Utilizando este interruptor altera o modo de
transmissão para o modo de turismo “T” ou
para o modo desportivo “S”.
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão.
O modo selecionado é mostrado no visor
do modo de transmissão. (Consulte a pági-
na 3-11.)
O modo de transmissão não pode ser alte-
rado enquanto o sistema de controlo de
cruzeiro estiver a funcionar.
UBP9P1P0.book Page 24 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-25
3
PAU12833

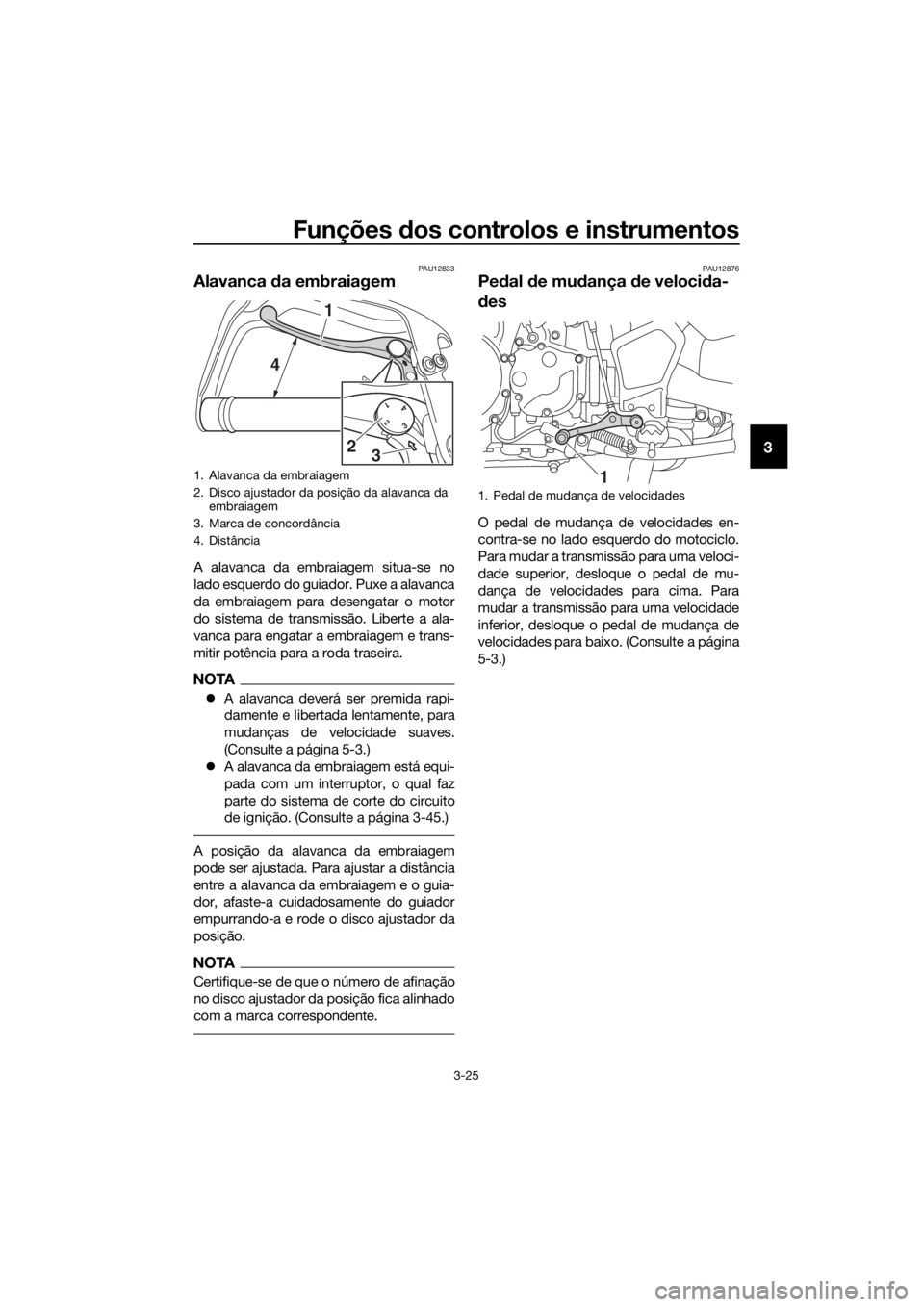

Alavanca da embraiagem
A alavanca da embraiagem situa-se no
lado esquerdo do guiador. Puxe a alavanca
da embraiagem para desengatar o motor
do sistema de transmissão. Liberte a ala-
vanca para engatar a embraiagem e trans-
mitir potência para a roda traseira.
NOTA
 A alavanca deverá ser premida rapi-
damente e libertada lentamente, para
mudanças de velocidade suaves.
(Consulte a página 5-3.)
 A alavanca da embraiagem está equi-
pada com um interruptor, o qual faz
parte do sistema de corte do circuito
de ignição. (Consulte a página 3-45.)
A posição da alavanca da embraiagem
pode ser ajustada. Para ajustar a distância
entre a alavanca da embraiagem e o guia-
dor, afaste-a cuidadosamente do guiador
empurrando-a e rode o disco ajustador da
posição.
NOTA
Certifique-se de que o número de afinação
no disco ajustador da posição fica alinhado
com a marca correspondente.
PAU12876
Pedal de mu dança de veloci da-
d es
O pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
5-3.)
1. Alavanca da embraiagem
2. Disco ajustador da posição da alavanca da
embraiagem
3. Marca de concordância
4. Distância
1 2 3 4
1
4
32
1. Pedal de mudança de velocidades
1
UBP9P1P0.book Page 25 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-26
3
PAU4951B

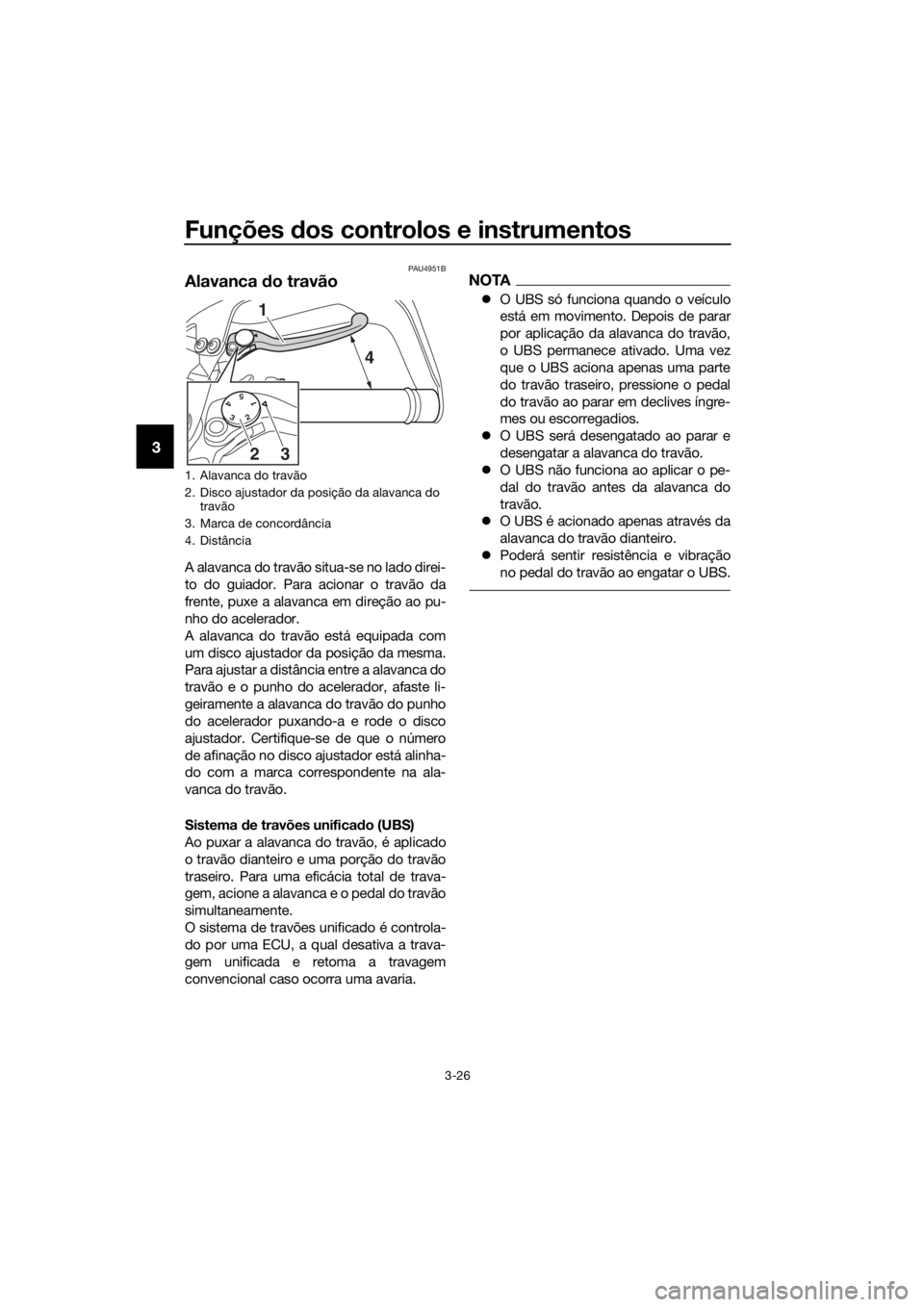

Alavanca do travão
A alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste li-
geiramente a alavanca do travão do punho
do acelerador puxando-a e rode o disco
ajustador. Certifique-se de que o número
de afinação no disco ajustador está alinha-
do com a marca correspondente na ala-
vanca do travão.
Sistema de travões unifica do (UBS)
Ao puxar a alavanca do travão, é aplicado
o travão dianteiro e uma porção do travão
traseiro. Para uma eficácia total de trava-
gem, acione a alavanca e o pedal do travão
simultaneamente.
O sistema de travões unificado é controla-
do por uma ECU, a qual desativa a trava-
gem unificada e retoma a travagem
convencional caso ocorra uma avaria.
NOTA
 O UBS só funciona quando o veículo
está em movimento. Depois de parar
por aplicação da alavanca do travão,
o UBS permanece ativado. Uma vez
que o UBS aciona apenas uma parte
do travão traseiro, pressione o pedal
do travão ao parar em declives íngre-
mes ou escorregadios.
 O UBS será desengatado ao parar e
desengatar a alavanca do travão.
 O UBS não funciona ao aplicar o pe-
dal do travão antes da alavanca do
travão.
 O UBS é acionado apenas através da
alavanca do travão dianteiro.
 Poderá sentir resistência e vibração
no pedal do travão ao engatar o UBS.
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca de concordância
4. Distância
5 4 3 2 1
1
4
32
UBP9P1P0.book Page 26 Friday, September 7, 2018 3:48 PM
