Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
 Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli con
cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto supe riore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.
UBP9H1H0.book Page 5 Thursday, September 6, 2018 4:50 PM

Descrizione
2-1
2
HAU63371

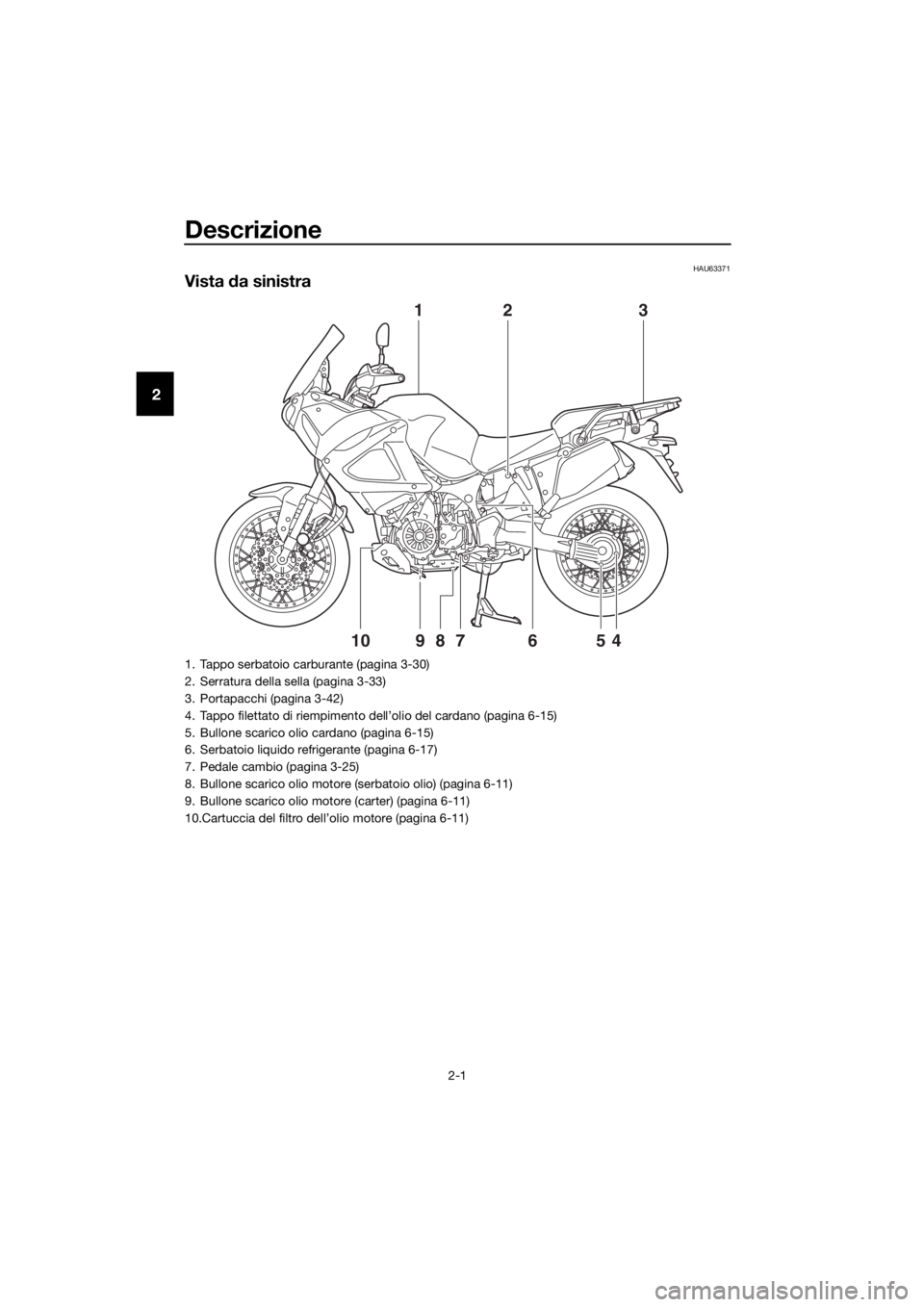

Vista da sinistra
123
4
5678910
1. Tappo serbatoio carburante (pagina 3-30)
2. Serratura della sella (pagina 3-33)
3. Portapacchi (pagina 3-42)
4. Tappo filettato di riempimento dell’olio del cardano (pagina 6-15)
5. Bullone scarico olio cardano (pagina 6-15)
6. Serbatoio liquido refrigerante (pagina 6-17)
7. Pedale cambio (pagina 3-25)
8. Bullone scarico olio motore (serbatoio olio) (pagina 6-11)
9. Bullone scarico olio motore (carter) (pagina 6-11)
10.Cartuccia del filtro dell’olio motore (pagina 6-11)
UBP9H1H0.book Page 1 Thursday, September 6, 2018 4:50 PM

Descrizione
2-2
2
HAU63391
Vista da destra
1
4
5867
23
1. Serbatoio del liquido freno posteriore (pagina 6-26)
2. Sistema di sospensioni a regolazione elettronica (pagina 3-37)
3. Fusibili (pagina 6-33)
4. Kit attrezzi (pagina 6-2)
5. Batteria (pagina 6-32)
6. Tappo bocchettone riempimento olio motore (pagina 6-11)
7. Oblò ispezione livello olio motore (pagina 6-11)
8. Pedale freno (pagina 3-27)
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM

Descrizione
2-3
2
HAU63401
Comandi e strumentazione
1
9,10
1110
2345678
1. Leva frizione (pagina 3-25)
2. Interruttori impugnatura sinistra (pagina 3-23)
3. Serbatoio liquido frizione idraulica (pagina 6-26)
4. Strumento multifunzione (pagina 3-9)
5. Presa ausiliaria (CC) (pagina 3-43)
6. Serbatoio del liquido freno anteriore (pagina 6-26)
7. Interruttori impugnatura destra (pagina 3-23)
8. Leva freno (pagina 3-26)
9. Manopola acceleratore (pagina 6-19)
10.Riscaldatore manopola (pagina 3-12)
11.Blocchetto accensione/bloccasterzo (pagina 3-2)
UBP9H1H0.book Page 3 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-1
3
HAU10979
Sistema immobilizzatore
Questo veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 3-5)
Informazioni sulle chiavi
La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Conservare la chiave di ricodifica
in un luogo sicuro. Se necessario, portare il
veicolo unitamente a tutte e tre le chiavi
presso un concessionario Yamaha per farle
ricodificare.
Non usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scrivere
i codici nelle chiavi standard. Per la guida,
usare sempre una chiave standard.
NOTA
 Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica. 
Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.
ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave di rico difica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si
d anne ggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.  Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
UBP9H1H0.book Page 1 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-2
3
HAU10474
Blocchetto accensione/blocca-
sterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
NOTA
Ricordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU85040ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTA
Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
 Il faro si accende automaticamente
all’avvio del motore.
HAU10662OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10696LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.

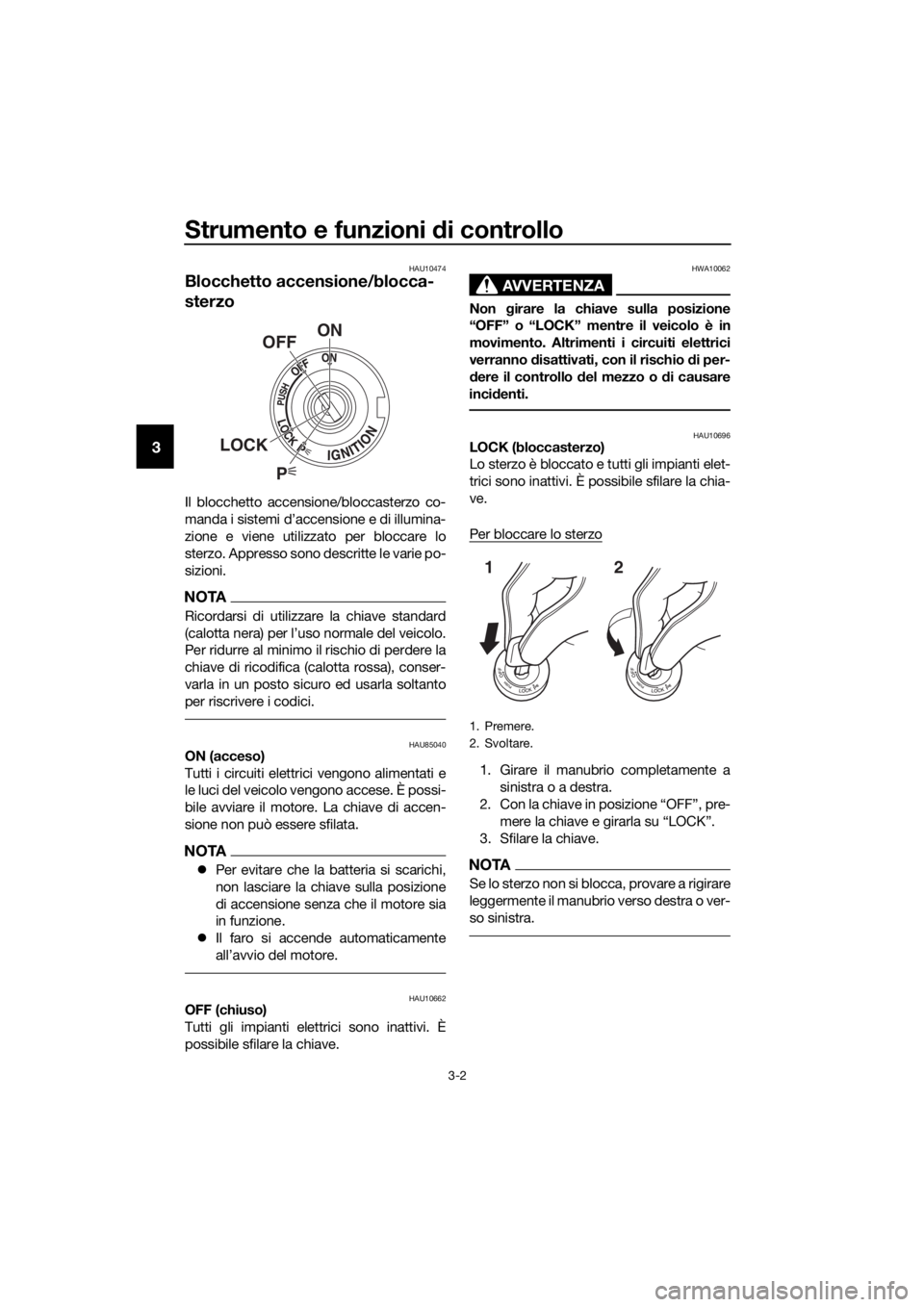

Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.
NOTA
Se lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra o ver-
so sinistra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.
12
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-3
3
Per sbloccare lo sterzo
Dalla posizione “LOCK”, spingere la chiave
e girarla su “OFF”.
HAU59680 (Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci d i emergenza o le
luci in dicatori di d irezione per lun ghi pe-
rio di d i tempo, la batteria può scaricarsi.
HAU4939G
Spie di se gnalazione e di avverti-
mento
HAU11032Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
1. Premere.
2. Svoltare.

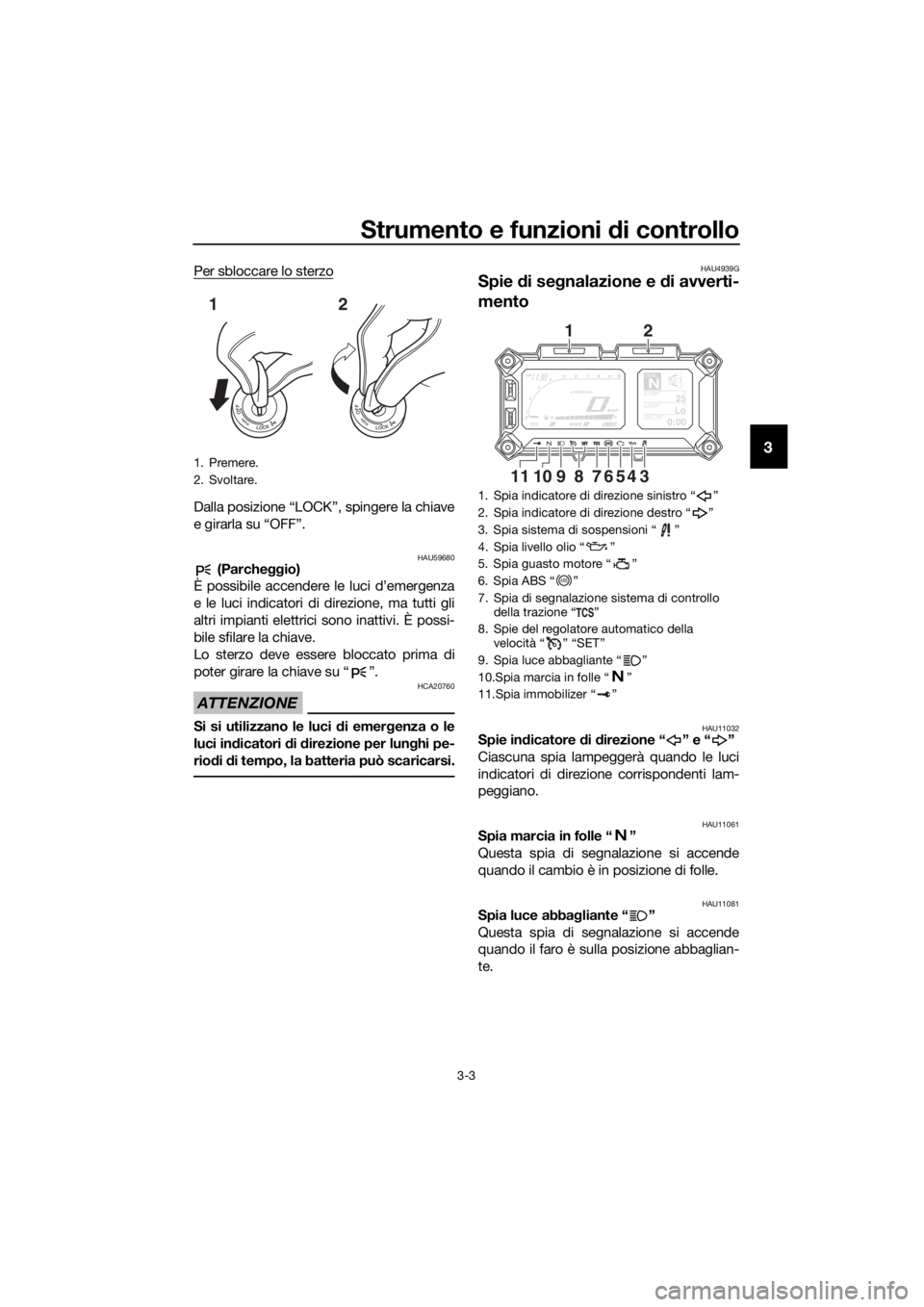

12
1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia sistema di sospensioni “ ”
4. Spia livello olio “ ”
5. Spia guasto motore “ ”
6. Spia ABS “ ”
7. Spia di segnalazione sistema di controllo della trazione “ ”
8. Spie del regolatore automatico della velocità “ ” “SET”
9. Spia luce abbagliante “ ”
10.Spia marcia in folle “ ”
11.Spia immobilizer “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9H1H0.book Page 3 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-4
3
HAU11259Spia livello olio “ ”
Questa spia si accende se il livello dell’olio
motore è basso. Per prevenire danni al mo-
tore, reintegrare l’olio motore al più presto
possibile.
Anche quando il livello dell’olio è sufficien-
te, la spia può accendersi in salita, o duran-
te accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione. Se si individua un problema nel cir-
cuito di rilevamento livello dell’olio, la spia
livello olio lampeggia ripetutamente. In tal
caso, far controllare il veicolo da un con-
cessionario Yamaha.
NOTA
Quando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia resta accesa dopo aver verificato che
il livello dell’olio è corretto (vedere pagina
6-11), fare controllare il veicolo da un con-
cessionario Yamaha.

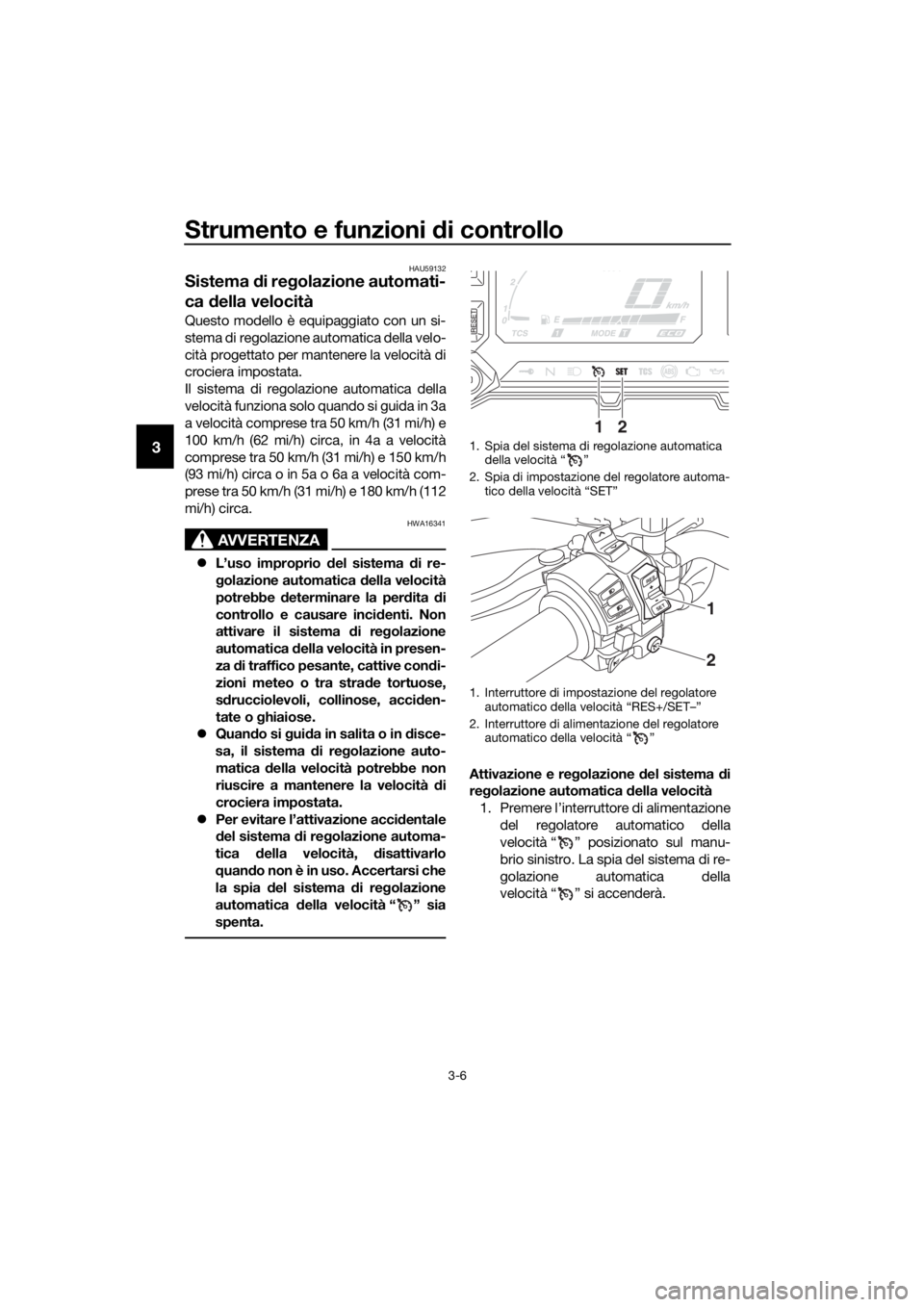

HAU58402Spie del re golatore automatico della
velocità “ ” e “SET”
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato. (Vedere pagina 3-6.)
NOTA
Quando il veicolo è acceso, queste spie do-
vrebbero accendersi per qualche secondo
e poi spegnersi. Se le spie non si accendo-
no, far controllare il veicolo da un conces-
sionario Yamaha.
HAU73172Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
NOTA
Quando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU58532Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si accende il
veicolo e si spegne quando si raggiunge
una velocità di almeno 10 km/h (6 mi/h).
Se la spia ABS:  non si accende quando si accende il
veicolo
 non si accende dopo che è stata rag-
giunta una velocità di 10 km/h (6 mi/h)
 si accende o lampeggia durante la
guida
l’ABS (3-27) potrebbe quindi non funziona-
re correttamente. In presenza di una delle
suddette condizioni, fare controllare il vei-
colo da un concessionario Yamaha al più
presto possibile.
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici d a un con-
cessionario Yamaha.
ABS
UBP9H1H0.book Page 4 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-5
3
HAU74082Spia di se gnalazione sistema d i control-
lo della trazione “ ”
La spia di segnalazione lampeggerà quan-
do il controllo della trazione si è inserito.
Se il sistema di controllo della trazione vie-
ne spento, questa spia di segnalazione si
accende.
NOTA
Quando si accende il veicolo, la spia do-
vrebbe accendersi per alcuni secondi e poi
spegnersi. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU55393Spia sistema di sospensioni “ ”
Questa spia si accende se viene rilevata
un’anomalia al sistema di sospensioni a re-
golazione elettronica.
NOTA
Quando si accende il veicolo, la spia do-
vrebbe accendersi per alcuni secondi e poi
spegnersi. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU73120Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia
immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTA
Se la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
UBP9H1H0.book Page 5 Thursday, September 6, 2018 4:50 PM

Strumento e funzioni di controllo
3-6
3
HAU59132
Sistema di re golazione automati-
ca della velocità
Questo modello è equipaggiato con un si-
stema di regolazione automatica della velo-
cità progettato per mantenere la velocità di
crociera impostata.
Il sistema di regolazione automatica della
velocità funziona solo quando si guida in 3a
a velocità comprese tra 50 km/h (31 mi/h) e
100 km/h (62 mi/h) circa, in 4a a velocità
comprese tra 50 km/h (31 mi/h) e 150 km/h
(93 mi/h) circa o in 5a o 6a a velocità com-
prese tra 50 km/h (31 mi/h) e 180 km/h (112
mi/h) circa.
AVVERTENZA
HWA16341
 L’uso improprio d el sistema di re-
g olazione automatica della velocità
potrebbe determinare la per dita di
controllo e causare inci denti. Non
attivare il sistema di re golazione
automatica della velocità in presen-
za di traffico pesante, cattive con di-
zioni meteo o tra stra de tortuose,
s d rucciolevoli, collinose, acci den-
tate o g hiaiose.
 Quan do si g uida in salita o in d isce-
sa, il sistema di re golazione auto-
matica della velocità potrebbe non
riuscire a mantenere la velocità d i
crociera impostata.
 Per evitare l’attivazione acci dentale
d el sistema di re golazione automa-
tica della velocità, disattivarlo
q uand o non è in uso. Accertarsi che
la spia d el sistema d i regolazione
automatica della velocità “ ” sia
spenta.
Attivazione e re golazione del sistema di
re golazione automatica d ella velocità
1. Premere l’interruttore di alimentazione del regolatore automatico della
velocità “ ” posizionato sul manu-
brio sinistro. La spia del sistema di re-
golazione automatica della
velocità “ ” si accenderà.
1. Spia del sistema di regolazione automatica della velocità “ ”
2. Spia di impostazione del regolatore automa- tico della velocità “SET”
1. Interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
2. Interruttore di alimentazione del regolatore automatico della velocità “ ”
12
RES
SETPA SS
2
1
UBP9H1H0.book Page 6 Thursday, September 6, 2018 4:50 PM
