Strumento e funzioni di controllo
3-17
3

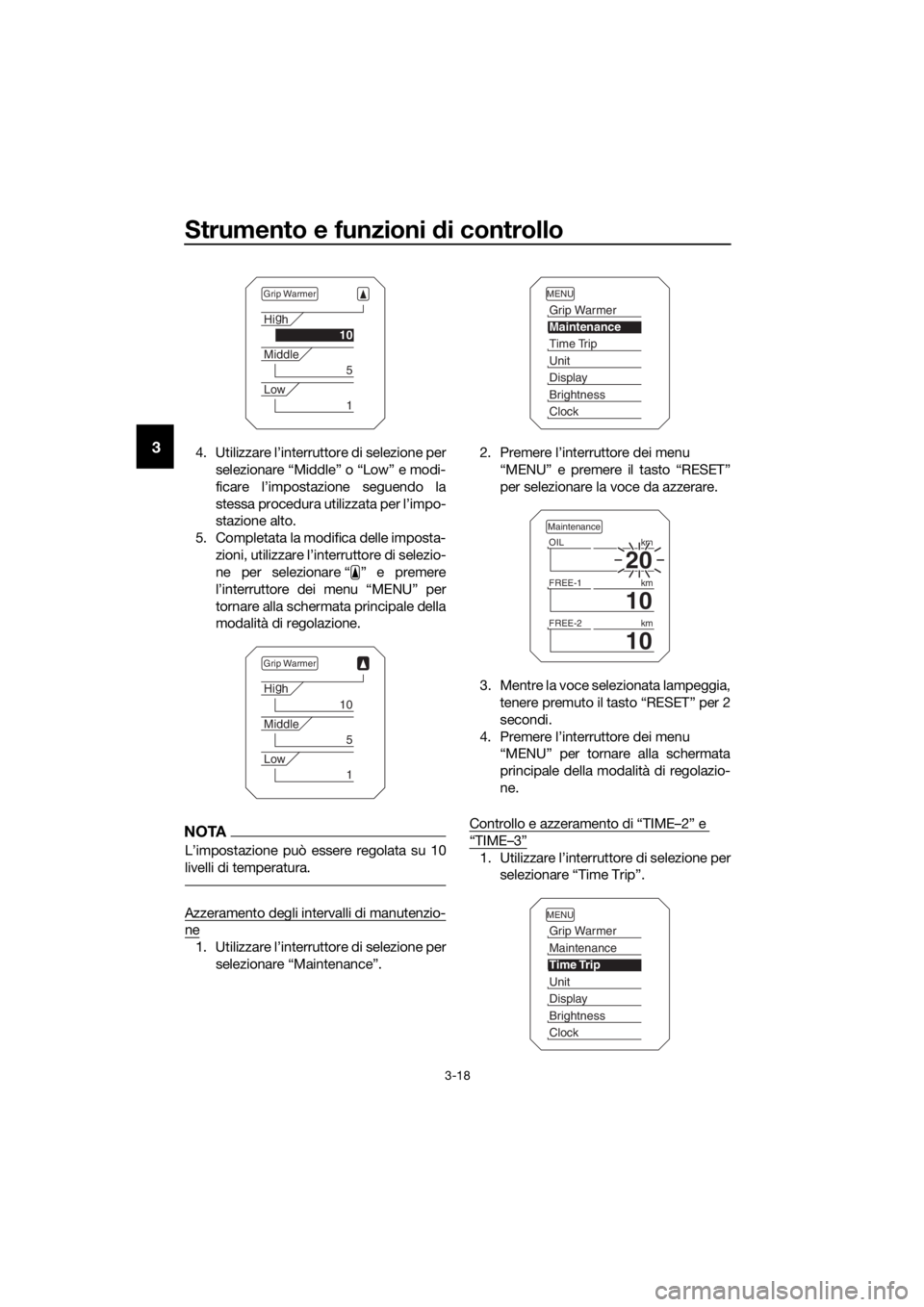

Regolazione dei livelli di temperatura delle
impostazioni del riscaldatore manopola
1. Utilizzare l’interruttore di selezione per
selezionare “Grip Warmer”.
2. Premere l’interruttore dei menu “ME- NU”. Verrà visualizzato il display di re-
golazione del riscaldatore manopola e
“High” lampeggerà all’interno del di-
splay.
3. Premere l’interruttore dei menu “ME- NU”. Il livello di temperatura per l’im-
postazione alto inizierà a lampeggiare.
Utilizzare l’interruttore di selezione per
impostare il livello di temperatura e
premere l’interruttore dei menu “ME-
NU”. “High” inizierà a lampeggiare.

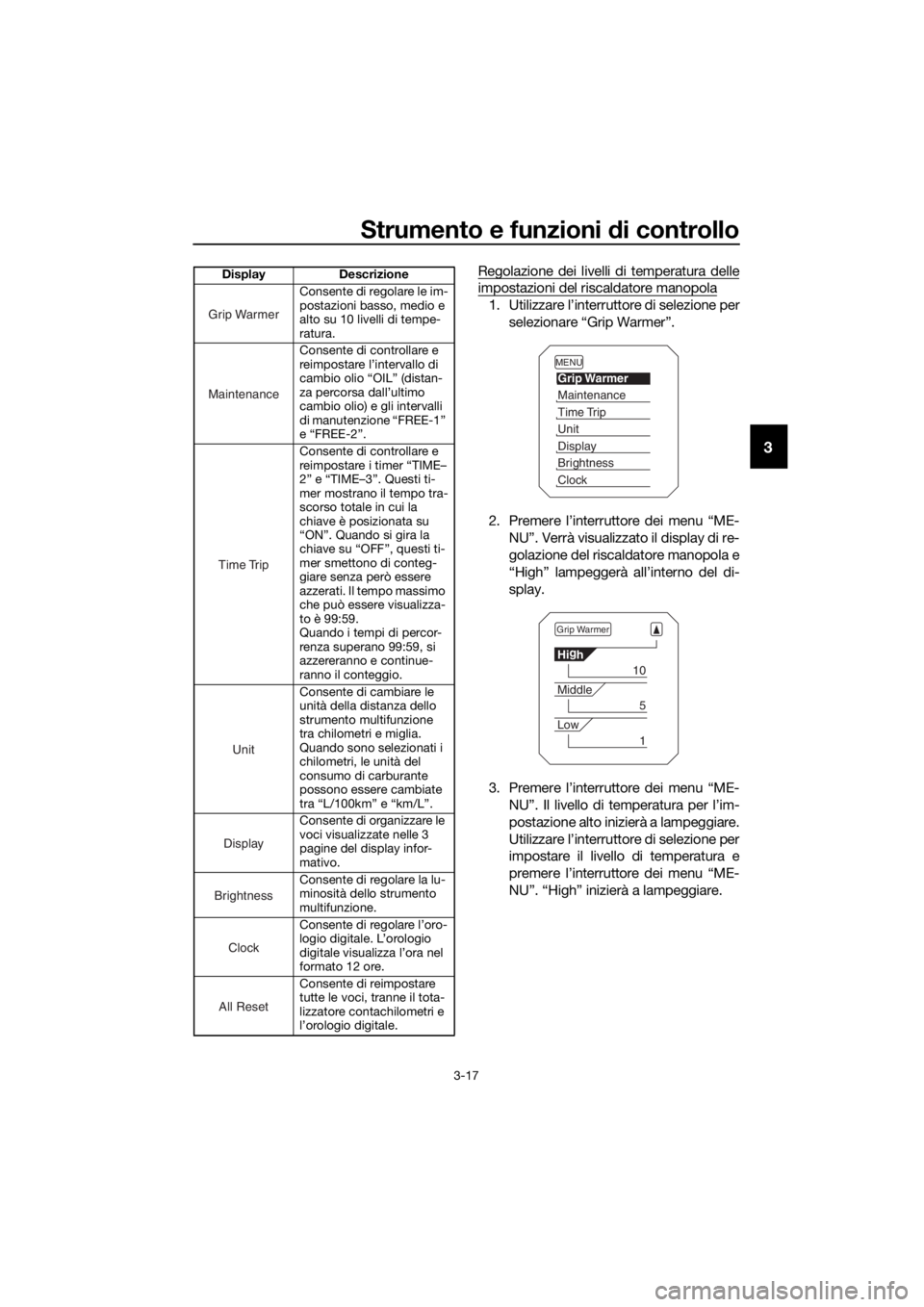

Display Descrizione
Consente di regolare le im-
postazioni basso, medio e
alto su 10 livelli di tempe-
ratura.
Consente di controllare e
reimpostare l’intervallo di
cambio olio “OIL” (distan-
za percorsa dall’ultimo
cambio olio) e gli intervalli
di manutenzione “FREE-1”
e “FREE-2”.
Consente di controllare e
reimpostare i timer “TIME–
2” e “TIME–3”. Questi ti-
mer mostrano il tempo tra-
scorso totale in cui la
chiave è posizionata su
“ON”. Quando si gira la
chiave su “OFF”, questi ti-
mer smettono di conteg-
giare senza però essere
azzerati. Il tempo massimo
che può essere visualizza-
to è 99:59.
Quando i tempi di percor-
renza superano 99:59, si
azzereranno e continue-
ranno il conteggio.
Consente di cambiare le
unità della distanza dello
strumento multifunzione
tra chilometri e miglia.
Quando sono selezionati i
chilometri, le unità del
consumo di carburante
possono essere cambiate
tra “L/100km” e “km/L”.
Consente di organizzare le
voci visualizzate nelle 3
pagine del display infor-
mativo.
Consente di regolare la lu-
minosità dello strumento
multifunzione.
Consente di regolare l’oro-
logio digitale. L’orologio
digitale visualizza l’ora nel
formato 12 ore.
Consente di reimpostare
tutte le voci, tranne il tota-
lizzatore contachilometri e
l’orologio digitale.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9H1H0.book Page 17 Thursday, September 6, 2018 4:50 PM
Page 32 of 122

Strumento e funzioni di controllo
3-18
34. Utilizzare l’interruttore di selezione per
selezionare “Middle” o “Low” e modi-
ficare l’impostazione seguendo la
stessa procedura utilizzata per l’impo-
stazione alto.
5. Completata la modifica delle imposta- zioni, utilizzare l’in terruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu “MENU” per
tornare alla schermata principale della
modalità di regolazione.
NOTA
L’impostazione può essere regolata su 10
livelli di temperatura.
Azzeramento degli intervalli di manutenzio-
ne
1. Utilizzare l’interruttore di selezione per
selezionare “Maintenance”. 2. Premere l’interruttore dei menu
“MENU” e premere il tasto “RESET”
per selezionare la voce da azzerare.
3. Mentre la voce selezionata lampeggia, tenere premuto il tasto “RESET” per 2
secondi.
4. Premere l’interruttore dei menu “MENU” per tornare alla schermata
principale della modalità di regolazio-
ne.

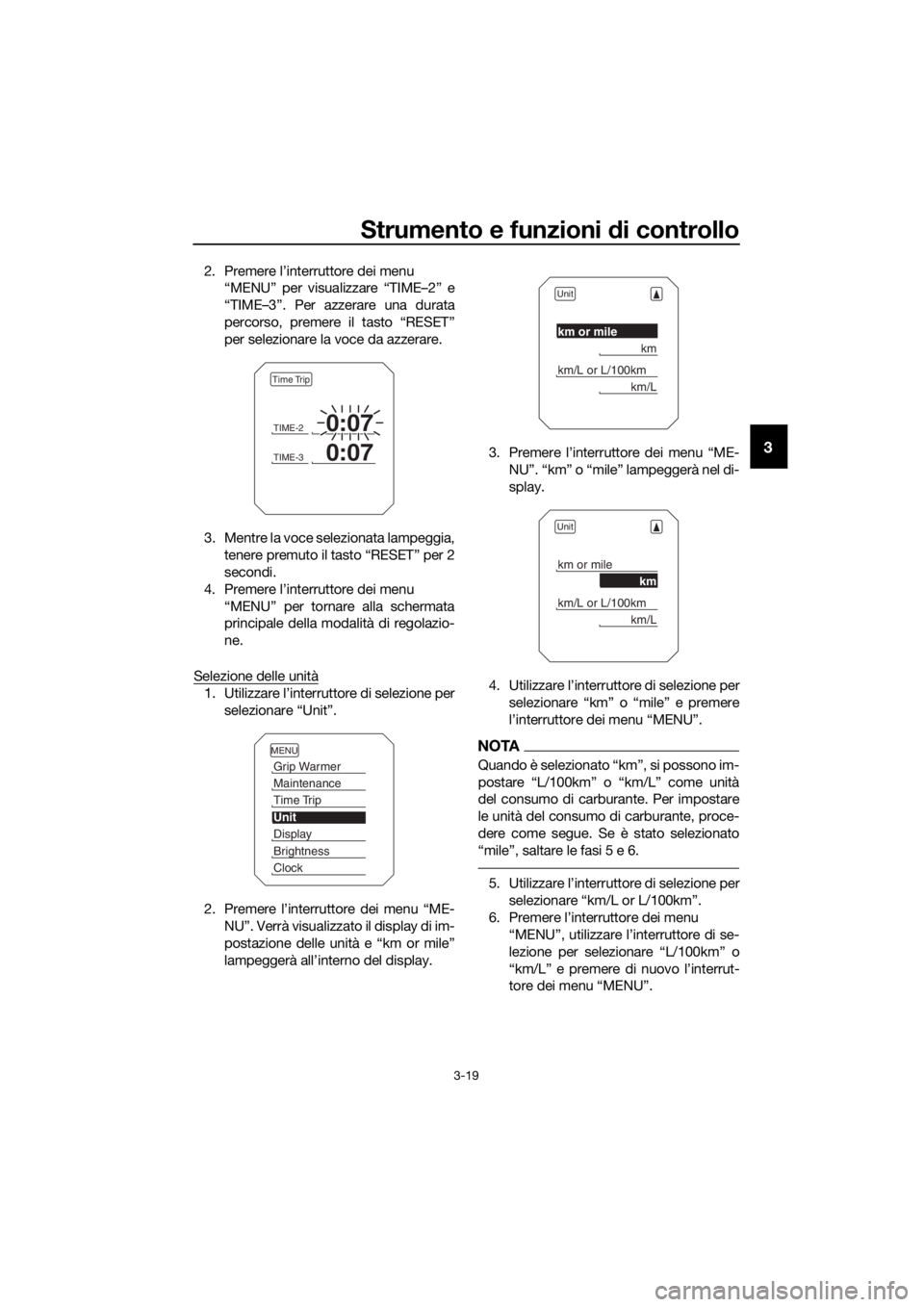

Controllo e azzeramento di “TIME–2” e
“TIME–3”
1. Utilizzare l’interruttore di selezione per selezionare “Time Trip”.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9H1H0.book Page 18 Thursday, September 6, 2018 4:50 PM
Page 33 of 122

Strumento e funzioni di controllo
3-19
3
2. Premere l’interruttore dei menu
“MENU” per visualizzare “TIME–2” e
“TIME–3”. Per azzerare una durata
percorso, premere il tasto “RESET”
per selezionare la voce da azzerare.
3. Mentre la voce selezionata lampeggia, tenere premuto il tasto “RESET” per 2
secondi.
4. Premere l’interruttore dei menu “MENU” per tornare alla schermata
principale della modalità di regolazio-
ne.
Selezione delle unità
1. Utilizzare l’interruttore di selezione per selezionare “Unit”.
2. Premere l’interru ttore dei menu “ME-
NU”. Verrà visualizzato il display di im-
postazione delle unità e “km or mile”
lampeggerà all’interno del display. 3. Premere l’interruttore dei menu “ME-
NU”. “km” o “mile” lampeggerà nel di-
splay.
4. Utilizzare l’interruttore di selezione per selezionare “km” o “mile” e premere
l’interruttore dei menu “MENU”.
NOTA
Quando è selezionato “km”, si possono im-
postare “L/100km” o “km/L” come unità
del consumo di carburante. Per impostare
le unità del consumo di carburante, proce-
dere come segue. Se è stato selezionato
“mile”, saltare le fasi 5 e 6.
5. Utilizzare l’interruttore di selezione per
selezionare “km/L or L/100km”.
6. Premere l’interruttore dei menu “MENU”, utilizzare l’interruttore di se-
lezione per selezionare “L/100km” o
“km/L” e premere di nuovo l’interrut-
tore dei menu “MENU”.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9H1H0.book Page 19 Thursday, September 6, 2018 4:50 PM
Page 34 of 122

Strumento e funzioni di controllo
3-20
3
7. Utilizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu “MENU” per tornare al
menu della modalità di regolazione.

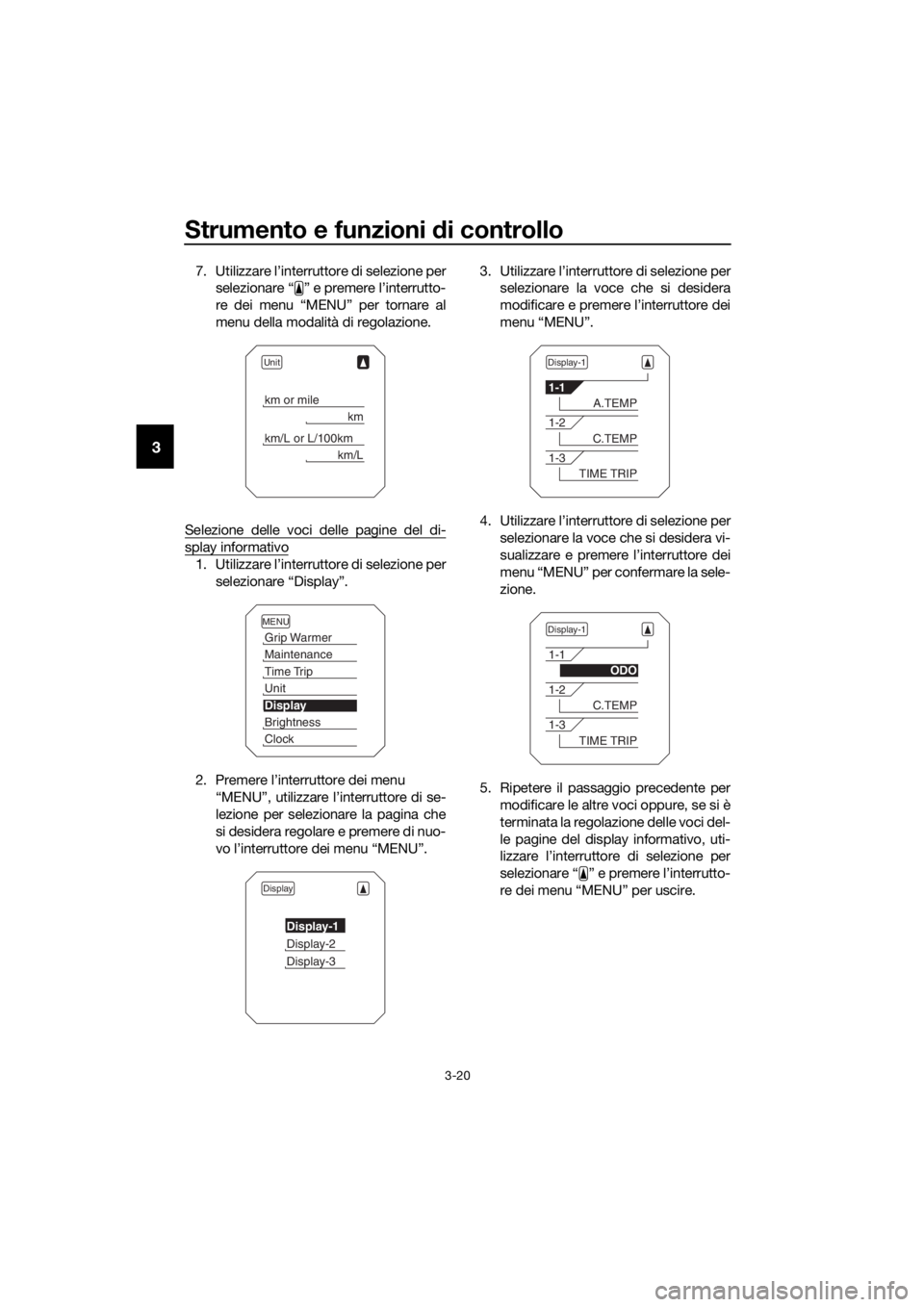

Selezione delle voci delle pagine del di-
splay informativo
1. Utilizzare l’interruttore di selezione per selezionare “Display”.
2. Premere l’interruttore dei menu “MENU”, utilizzare l’interruttore di se-
lezione per selezionare la pagina che
si desidera regolare e premere di nuo-
vo l’interruttore dei menu “MENU”. 3. Utilizzare l’interruttore di selezione per
selezionare la voce che si desidera
modificare e premere l’interruttore dei
menu “MENU”.
4. Utilizzare l’interruttore di selezione per selezionare la voce che si desidera vi-
sualizzare e premere l’interruttore dei
menu “MENU” per confermare la sele-
zione.
5. Ripetere il passaggio precedente per modificare le altre voci oppure, se si è
terminata la regolazione delle voci del-
le pagine del display informativo, uti-
lizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu “MENU” per uscire.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP9H1H0.book Page 20 Thursday, September 6, 2018 4:50 PM
Page 35 of 122

Strumento e funzioni di controllo
3-21
36. Utilizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu “MENU” per tornare alla
schermata principale della modalità di
regolazione.

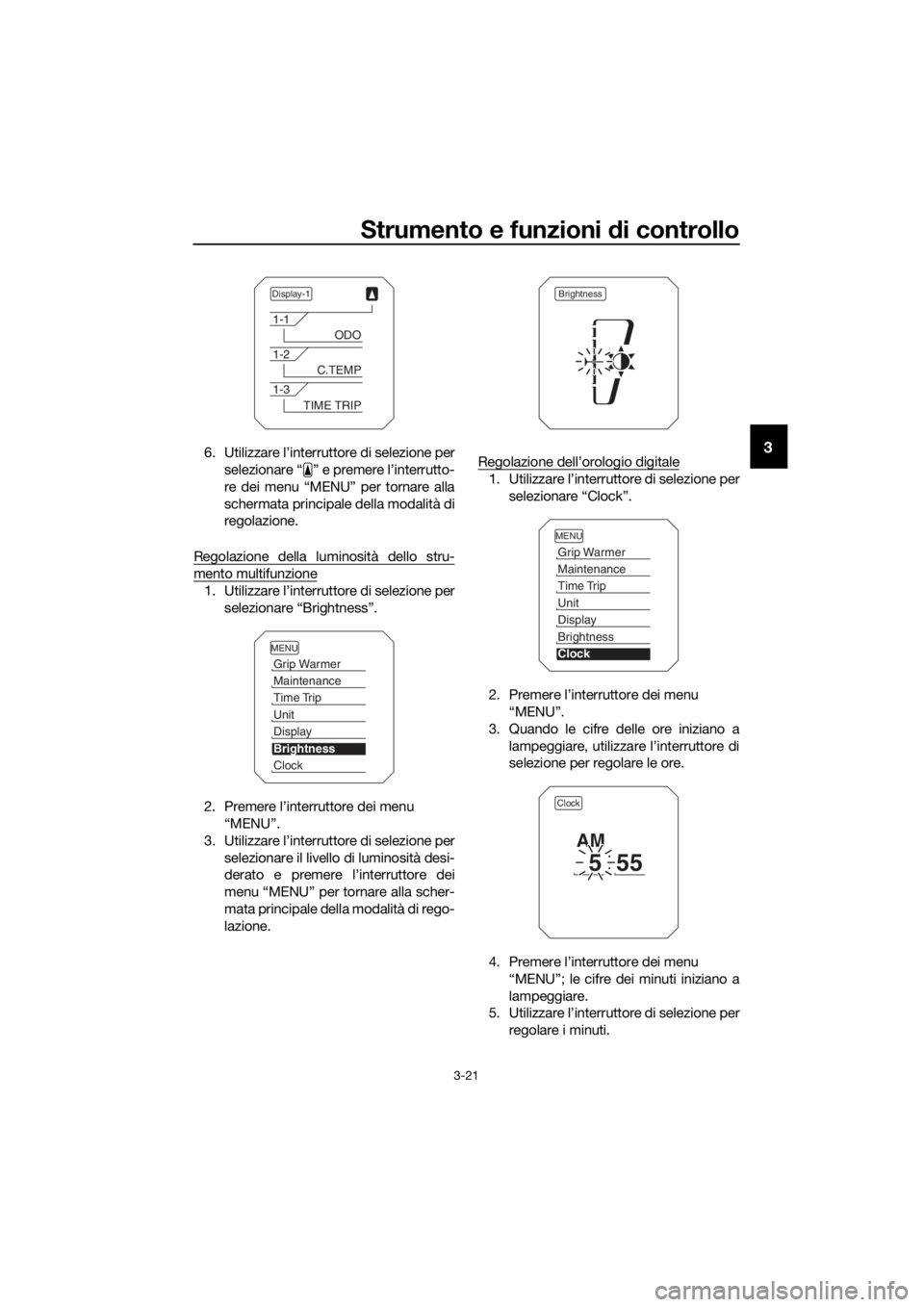

Regolazione della luminosità dello stru-
mento multifunzione
1. Utilizzare l’interruttore di selezione per selezionare “Brightness”.
2. Premere l’interruttore dei menu “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare il livello di luminosità desi-
derato e premere l’interruttore dei
menu “MENU” per tornare alla scher-
mata principale della modalità di rego-
lazione. Regolazione dell’orologio digitale
1. Utilizzare l’interruttore di selezione per
selezionare “Clock”.
2. Premere l’interruttore dei menu “MENU”.
3. Quando le cifre delle ore iniziano a lampeggiare, utilizza re l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore dei menu “MENU”; le cifre dei minuti iniziano a
lampeggiare.
5. Utilizzare l’interruttore di selezione per
regolare i minuti.
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
AM
UBP9H1H0.book Page 21 Thursday, September 6, 2018 4:50 PM
Page 36 of 122

Strumento e funzioni di controllo
3-22
3
6. Premere l’interruttore dei menu
“MENU” per tornare alla schermata
principale della modalità di regolazio-
ne.

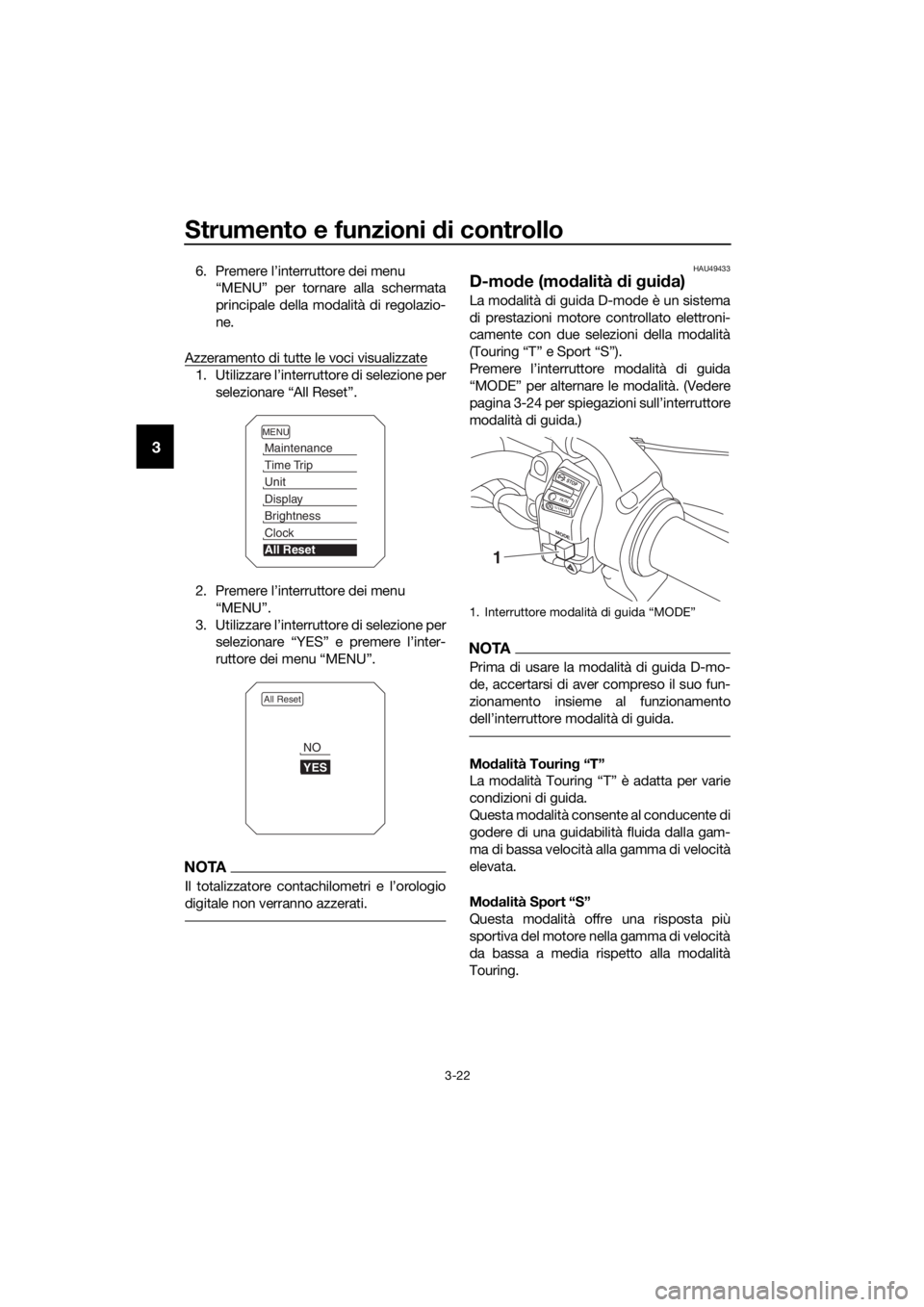

Azzeramento di tutte le voci visualizzate
1. Utilizzare l’interruttore di selezione per selezionare “All Reset”.
2. Premere l’interruttore dei menu “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore dei menu “MENU”.
NOTA
Il totalizzatore contachilometri e l’orologio
digitale non verranno azzerati.
HAU49433
D-mo de (mo dalità di g ui da)
La modalità di guida D-mode è un sistema
di prestazioni motore controllato elettroni-
camente con due selezioni della modalità
(Touring “T” e Sport “S”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-24 per spiegazioni sull’interruttore
modalità di guida.)
NOTA
Prima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.
Mo dalità Tourin g “T”
La modalità Touring “T” è adatta per varie
condizioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità fluida dalla gam-
ma di bassa velocità alla gamma di velocità
elevata.
Mo dalità Sport “S”
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla modalità
Touring.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Interruttore modalità di guida “MODE”
M ODE
STOP
RUNSTA R
T
1
UBP9H1H0.book Page 22 Thursday, September 6, 2018 4:50 PM
Page 37 of 122

Strumento e funzioni di controllo
3-23
3
HAU1234M

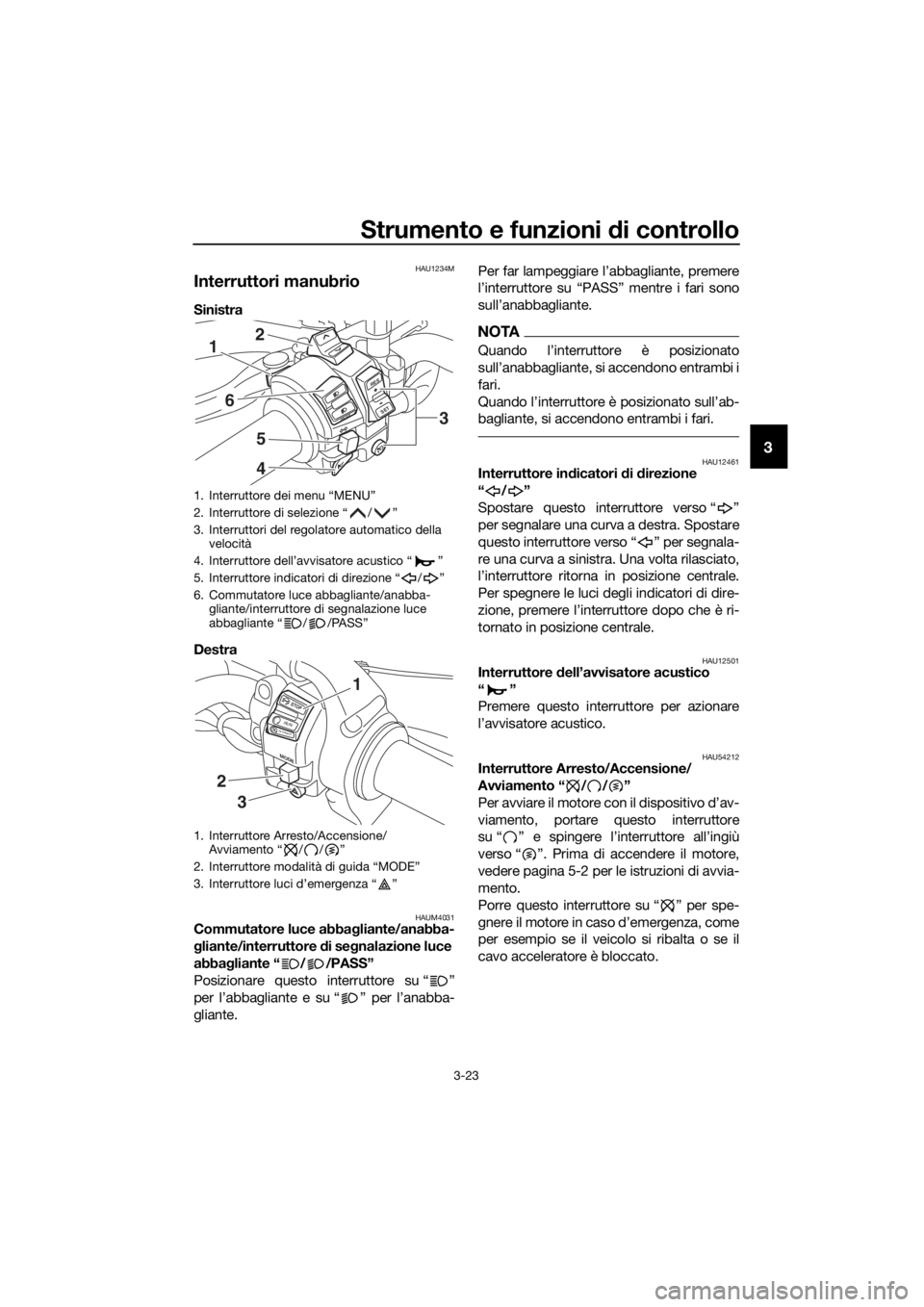

Interruttori manubrio
Sinistra
Destra
HAUM4031Commutatore luce abba gliante/anabba-
g liante/interruttore di se gnalazione luce
abba gliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante. Per far lampeggiare l’abbagliante, premere
l’interruttore su “PASS” mentre i fari sono
sull’anabbagliante.
NOTA
Quando l’interruttore è posizionato
sull’anabbagliante, si accendono entrambi i
fari.
Quando l’interruttore è posizionato sull’ab-
bagliante, si accendono entrambi i fari.
HAU12461Interruttore in
dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54212Interruttore Arresto/Accensione/
Avviamento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 5-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
3. Interruttori del regolatore automatico della velocità
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
6. Commutatore luce abbagliante/anabba- gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
R ES
SETPA S S
1
6
5
4
2
3
MODE
STOP
RUNSTA R
T
3
2
1
UBP9H1H0.book Page 23 Thursday, September 6, 2018 4:50 PM
Page 38 of 122

Strumento e funzioni di controllo
3-24
3
HAU12735Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12781Interruttori del sistema di re golazione
automatica della velocità
Vedere pagina 3-6 per spiegazioni sul siste-
ma di regolazione automatica della veloci-
tà.
HAU54232Interruttore dei menu “MENU”
Questo interruttore si usa per modificare le
impostazioni all’interno dello strumento
multifunzione. (Vedere pagina 3-9.)
HAU54222Interruttore di selezione “ / ”
Questo interruttore si usa per modificare le
impostazioni all’interno dello strumento
multifunzione. (Vedere pagina 3-9.)
HAU54691Interruttore mo dalità di g ui da “MODE”
AVVERTENZA
HWA15341
Non cambiare mo dalità di gui da con il
veicolo in movimento.
Con questo interruttore si commuta la mo-
dalità di guida in modalità touring “T” o in
modalità sportiva “S”. La manopola acceleratore deve essere
chiusa completamente per cambiare la mo-
dalità di guida.
La modalità selezionata viene visualizzata
sul display della modalità di guida. (Vedere
pagina 3-11.)
La modalità di guida non può essere cam-
biata mentre il sistema di regolazione auto-
matica della velocità è in funzione.
UBP9H1H0.book Page 24 Thursday, September 6, 2018 4:50 PM
Page 39 of 122

Strumento e funzioni di controllo
3-25
3

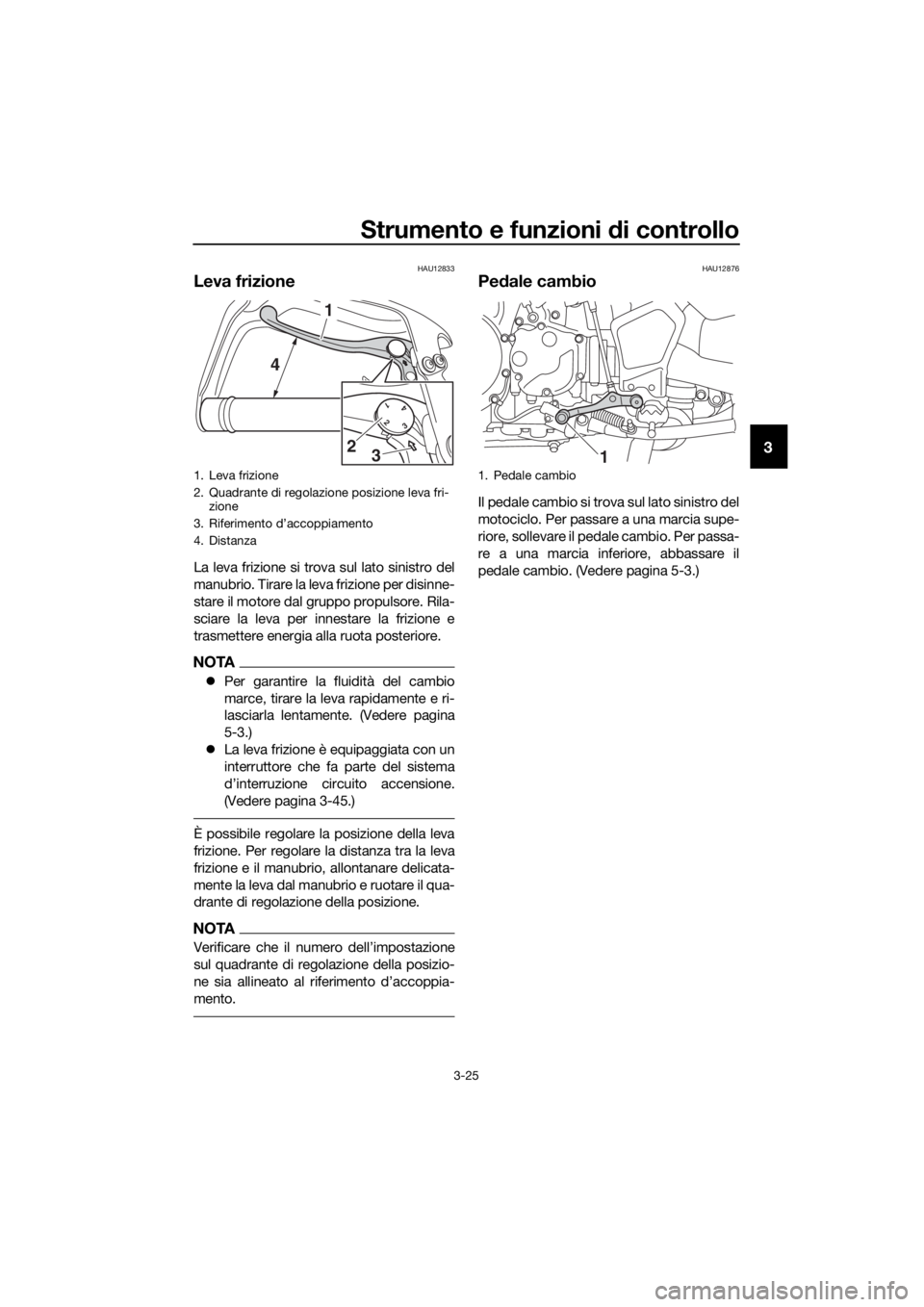

HAU12833
Leva frizione
La leva frizione si trova sul lato sinistro del
manubrio. Tirare la leva frizione per disinne-
stare il motore dal gruppo propulsore. Rila-
sciare la leva per innestare la frizione e
trasmettere energia alla ruota posteriore.
NOTA
Per garantire la fluidità del cambio
marce, tirare la leva rapidamente e ri-
lasciarla lentamente. (Vedere pagina
5-3.)
La leva frizione è equipaggiata con un
interruttore che fa parte del sistema
d’interruzione circuito accensione.
(Vedere pagina 3-45.)
È possibile regolare la posizione della leva
frizione. Per regolare la distanza tra la leva
frizione e il manubrio, allontanare delicata-
mente la leva dal manubrio e ruotare il qua-
drante di regolazione della posizione.
NOTA
Verificare che il numero dell’impostazione
sul quadrante di regolazione della posizio-
ne sia allineato al riferimento d’accoppia-
mento.
HAU12876
Pe dale cambio
Il pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 5-3.)
1. Leva frizione
2. Quadrante di regolazione posizione leva fri-
zione
3. Riferimento d’accoppiamento
4. Distanza
1 2 3 4
1
4
32
1. Pedale cambio
1
UBP9H1H0.book Page 25 Thursday, September 6, 2018 4:50 PM
Page 40 of 122

Strumento e funzioni di controllo
3-26
3

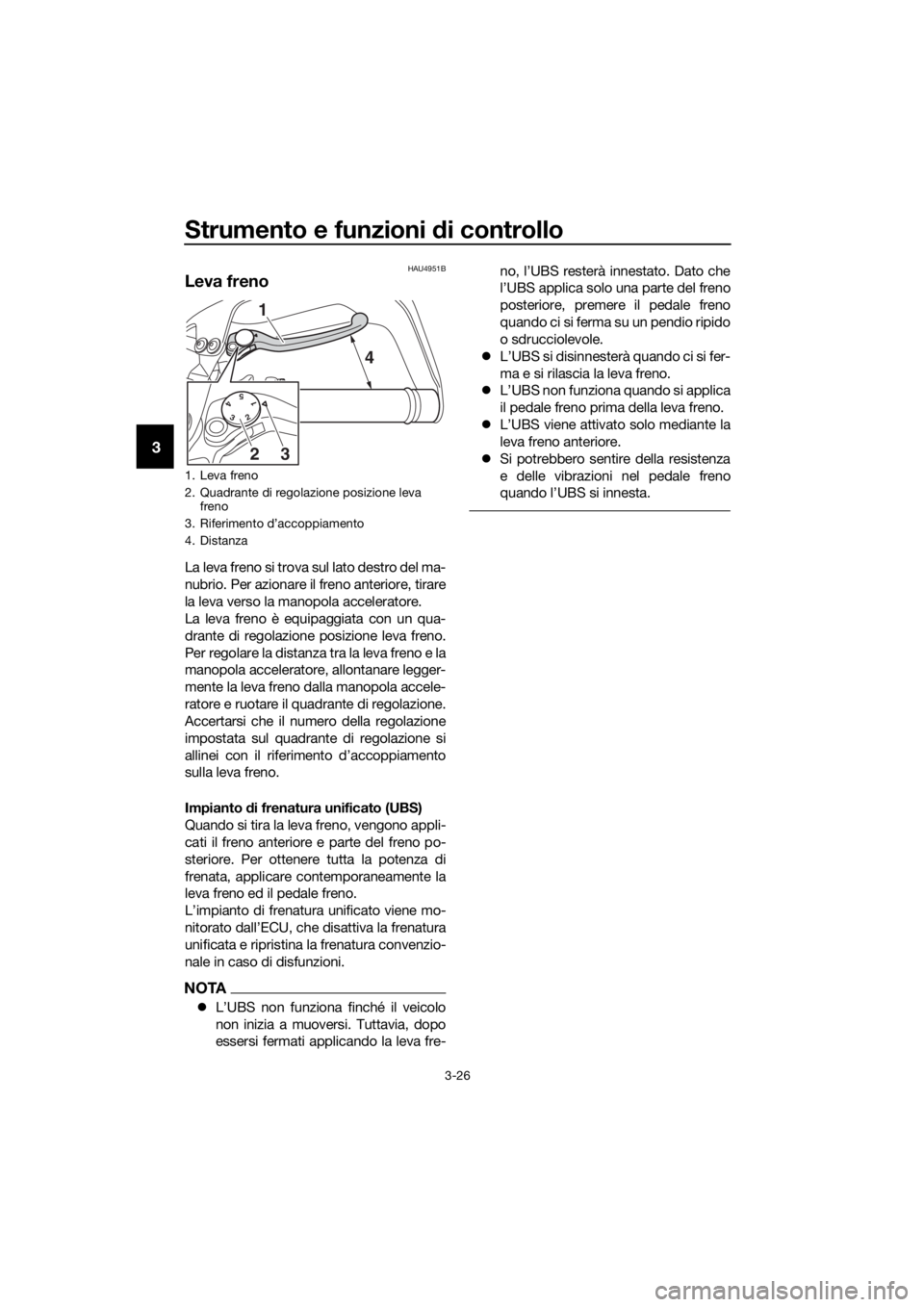

HAU4951B
Leva freno
La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare legger-
mente la leva freno dalla manopola accele-
ratore e ruotare il quadrante di regolazione.
Accertarsi che il numero della regolazione
impostata sul quadrante di regolazione si
allinei con il riferimento d’accoppiamento
sulla leva freno.
Impianto di frenatura unificato (UBS)
Quando si tira la leva freno, vengono appli-
cati il freno anteriore e parte del freno po-
steriore. Per ottenere tutta la potenza di
frenata, applicare contemporaneamente la
leva freno ed il pedale freno.
L’impianto di frenatura unificato viene mo-
nitorato dall’ECU, che disattiva la frenatura
unificata e ripristina la frenatura convenzio-
nale in caso di disfunzioni.
NOTA
L’UBS non funziona finché il veicolo
non inizia a muoversi. Tuttavia, dopo
essersi fermati applicando la leva fre- no, l’UBS resterà innestato. Dato che
l’UBS applica solo una parte del freno
posteriore, premere il pedale freno
quando ci si ferma su un pendio ripido
o sdrucciolevole.
L’UBS si disinnesterà quando ci si fer-
ma e si rilascia la leva freno.
L’UBS non funziona quando si applica
il pedale freno prima della leva freno.
L’UBS viene attivato solo mediante la
leva freno anteriore.
Si potrebbero sentire della resistenza
e delle vibrazioni nel pedale freno
quando l’UBS si innesta.
1. Leva freno
2. Quadrante di regolazione posizione leva
freno
3. Riferimento d’accoppiamento
4. Distanza
5 4 3 2 1
1
4
32
UBP9H1H0.book Page 26 Thursday, September 6, 2018 4:50 PM
